视觉与抓取 III：抓取检测与生成

1抓取稳定性的数学：摩擦锥与力闭合

第 6 章介绍了 Force Closure（力闭合）与 Form Closure（形闭合）的直觉。这一章把「抓得稳」变成可计算的判据——因为它要用来给十亿条抓取数据打标签。先从物理出发：

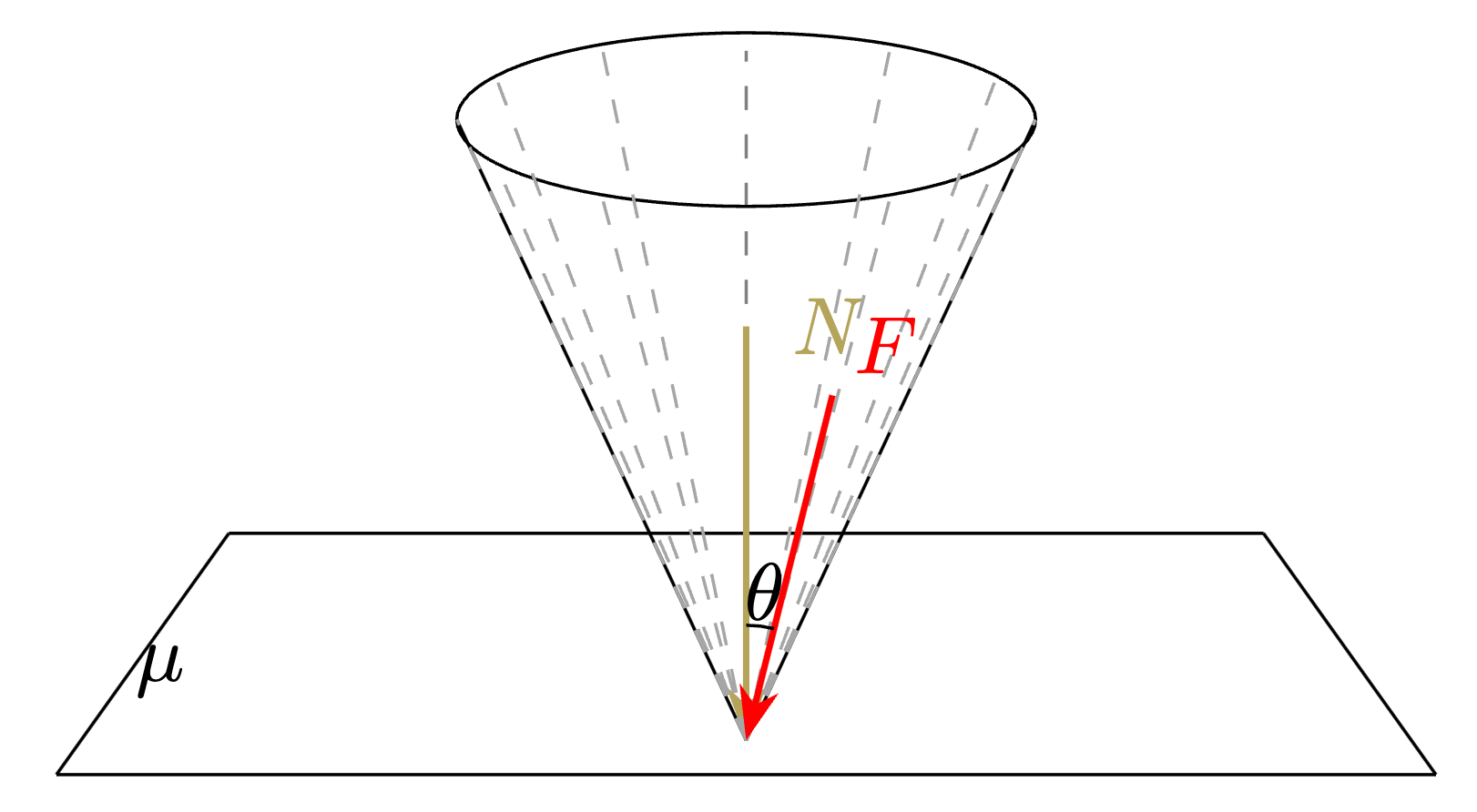

1.1 摩擦锥：静摩擦允许的接触力

滑块放在水平面上，静摩擦系数 $\mu$。施加与法线成 $\theta$ 角的力 $F$：切向分量 $F_\parallel = F\sin\theta$ 必须不超过最大静摩擦 $\mu F_\perp = \mu F\cos\theta$，即：

$$ \tan\theta \le \mu \quad \Longleftrightarrow \quad \theta \le \alpha := \arctan\mu $$

中文翻译

N；F；θ；μ。

三维中，所有满足条件的力方向构成一个圆锥——轴线为接触点法线、半顶角 $\alpha$。压向接触面、位于摩擦锥内的接触力满足静摩擦约束；边界是临界状态，接触失效、材料变形和动力学扰动仍须另行检查。

中文翻译

N；F；θ；μ。

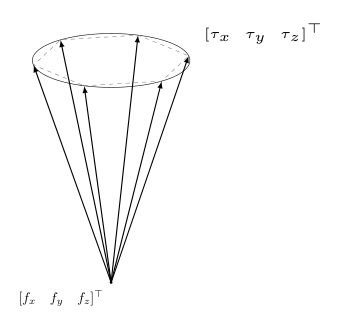

1.2 力旋量与抓取矩阵

作用在刚体上的力既产生平移（力）也产生旋转（力矩）。把两者打包成力旋量（Wrench）：3D 中为 6 维向量 $\mathcal{F} = [f_x, f_y, f_z, \tau_x, \tau_y, \tau_z]^\top$；2D 平面中为 3 维 $[f_x, f_y, \tau_z]^\top$。

中文翻译

[τₓ，τᵧ，τ_z]ᵀ；[fₓ，fᵧ，f_z]ᵀ。

把每个摩擦锥用 $m$ 条边界射线（课程示例取 $m=6$）近似为多面体锥，每条射线的力映射为力旋量。所有接触的射线拼成抓取矩阵 $F \in \mathbb{R}^{n \times j}$；平面刚体 $n=3$，空间刚体 $n=6$，接触数为 C，若每个接触采用 m 条射线则 $j=mC$。下文 k 表示射线组合的系数向量，射线数量则用 j 表示。

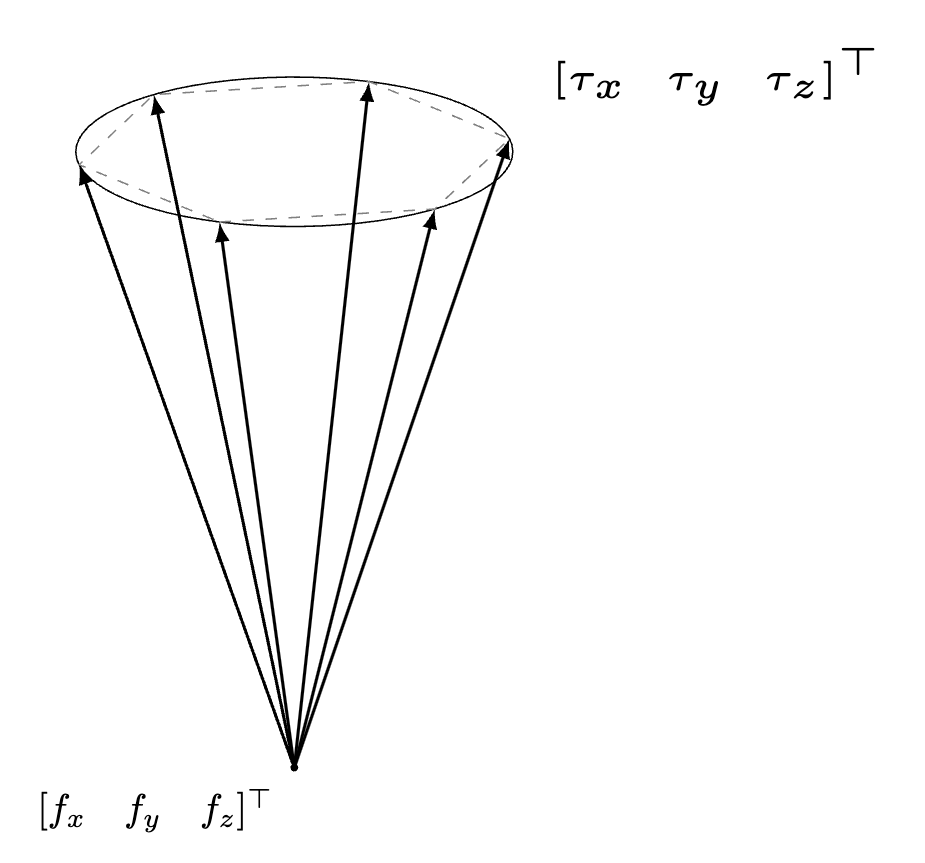

1.3 力闭合的充要条件

两个条件的物理含义：① 排除维度不足；①与②联合保证非负接触系数足以覆盖所有力旋量方向；② 的严格正性（$k_i\ge\epsilon>0$）与满秩联合保证原点在列向量凸包的满维内部，而它们生成的凸锥等于整个力旋量空间。若原点仅在凸包边界，则存在某些方向的扰动无法由这些非负射线组合平衡。严格正系数给出离散锥的几何判据。要评估鲁棒余量，还需结合摩擦系数、接触位置和有限夹持力。

中文翻译

[τₓ，τᵧ，τ_z]ᵀ；[fₓ，fᵧ，f_z]ᵀ。

力闭合的两大应用（笔记）：① 合成大规模抓取标注——对采样抓取位姿做力闭合筛选；② 仿真近似——设置六个方向的重力（$x,y,z,-x,-y,-z$）看物体掉不掉出来。这能检验所选方向的稳定性；任意外部力旋量下的力闭合仍需完整判据来验证。

2GraspNet-1B：十亿标注从哪来

数据口径：1Billion 指大量采样抓取的几何标注规模；真实场景观测、物体模型、候选抓取标签和实际执行演示是不同统计单位。一个真实图像可以对应许多抓取标签。

训练抓取检测模型需要海量「（场景，有效抓取）」配对。GraspNet-1Billion（Fang et al., CVPR 2020）结合物体模型、场景观测与抓取标注。下面概括这类流水线，需区分真实相机采集与另行扩展的合成渲染：

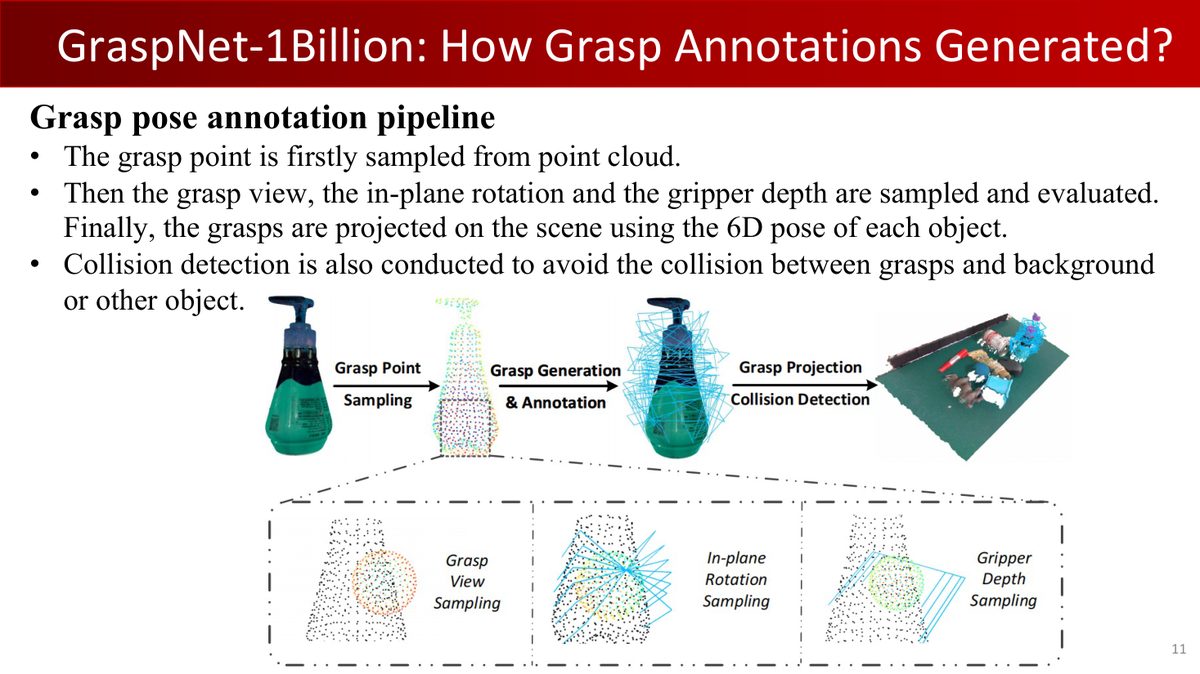

GraspNet-1Billion：抓取标注如何生成？

抓取位姿标注管线

• 首先从点云采样抓取点。
• 随后采样并评估抓取视角、平面内旋转和夹爪深入距离。最后利用每个物体的6D位姿，将抓取投影到场景中。
• 还进行碰撞检测，以避免抓取与背景或其他物体碰撞。

抓取点采样 → 抓取生成与标注 → 抓取投影 / 碰撞检测。

抓取视角采样｜平面内旋转采样｜夹爪深入距离采样。

对照原课件第11页与完整中文翻译 →

1. 获取物体模型：3D 扫描一批真实物体；
2. 抓取位姿采样：表面均匀采点（FPS），夹爪中心对准采样点，朝向基于表面法线 + 随机旋转；
3. 力闭合筛选：给定 $\mu$（如 0.8），用 §1 的数学判据筛掉不稳定的抓取；
4. 场景生成与位姿标注：物体随机摆桌面，标注每个物体的精确 6D 位姿（RGB-D + 模型匹配；纯仿真是另一种数据构造路线）；
5. 标签变换与碰撞检测：物体系抓取标签变换到场景系，剔除与场景碰撞的；
6. 多视角观测：GraspNet 使用真实相机 RGB-D 数据（官方基线区分 RealSense 与 Kinect）；虚拟相机渲染属于合成数据扩展，不等同于原数据集的采集。

μ 的权衡：标签数量 vs 质量

较低摩擦系数下仍满足力闭合的标签，在该接触模型中要求更严格，但可用标签也更少。选择 $\mu$ 时，要平衡标签数量与筛选严格程度，再通过同一任务的真机评估判断泛化效果。

笔记还点出一个重要演进：GraspNet-1B 依赖扫描物体与真实桌面标注，多样性受限；如今 Objaverse-XL（千万级 3D 模型）等高质量模型库 + 逼真渲染，已能全程序化生成更大更多样的数据集——「合成数据的潜力是巨大的」。

3抓取检测：问题形式化

抓取检测（Grasp Detection）：给定场景表示（点云/RGB-D/体素），输出候选抓取位姿——位置（3 DoF）+ 朝向（3 DoF）+ 夹爪宽度（1 DoF），附带质量分数（课件 p13）。

三种输入模态（课件 p14-16 + 笔记）：

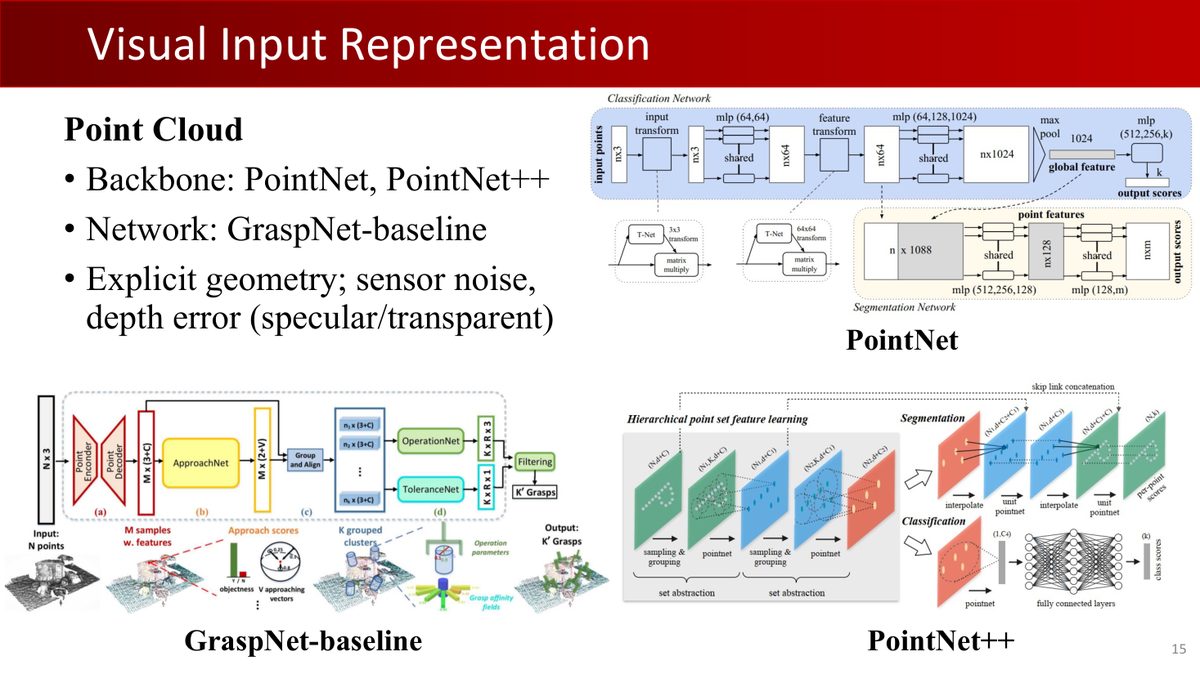

视觉输入表示

点云

• 骨干网络：PointNet、PointNet++。
• 网络：GraspNet-baseline。
• 显式几何；传感器噪声、深度误差（镜面反射/透明）。

PointNet

分类网络：输入点 n×3 → 输入变换 → 多层感知机(64,64)，共享 → 特征变换 → 多层感知机(64,128,1024)，共享 → 最大池化 → 1024维全局特征 → 多层感知机(512,256,k) → 输出分数 k。T-Net：3×3变换、64×64变换；矩阵乘法。

分割网络：点特征；n×1088 → 多层感知机(512,256,128)，共享 → n×128 → 多层感知机(128,m)，共享 → 输出分数 n×m。

PointNet++

分层点集特征学习：采样与分组 → PointNet → 集合抽象；采样与分组 → PointNet → 集合抽象。分割：插值 → 单位PointNet → 插值 → 单位PointNet → 逐点分数；跳跃链接拼接。分类：PointNet → 全连接层 → 类别分数。

GraspNet-baseline

输入：N个点 → 点编码器 / 点解码器 → M个样本及其特征 → 接近方向网络ApproachNet → 接近方向分数 → 分组与对齐 → K个分组簇 → 操作网络OperationNet / 容错网络ToleranceNet → 筛选 → 输出K′个抓取。物体性、V个接近向量、操作参数、抓取亲和场。维度：N×3、M×(3+C)、M×(2+V)、nᵢ×(3+C)、K×(12×R)、K×R×2。

对照原课件第15页与完整中文翻译 →

为什么优先考虑几何输入？抓取的物理稳定性取决于局部几何（接触点、法线、曲率），几何是重要因素；材料摩擦、质量分布、柔顺性和任务也会影响稳定性，颜色纹理可间接提示材料——直接给几何信息更直接高效（笔记）。老师的「Partial/Complete」观点也值得记住：想建模完整三维场景需要多视角数据，单视角会有遮挡缺失。

评估指标（课件 p17）：成功率（成功/总尝试）、清理率（移除物体数/总物体数）、规划时间（输入到返回抓取）。任务特点：Object Agnostic（不区分身份，好抓的先抓）+ Non-Task-Oriented（不关心抓来干嘛）。

4VGN：体素路线

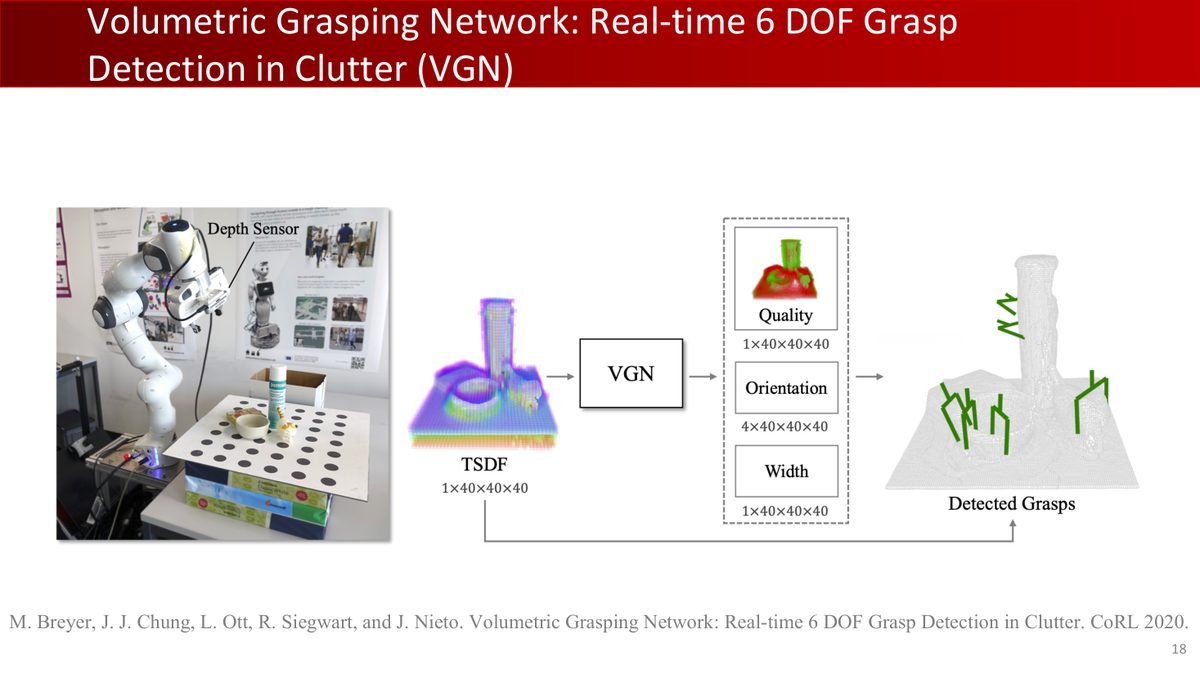

VGN（Volumetric Grasping Network, CoRL 2020）直接在三维体素空间预测抓取（课件 p18-24）：

中文翻译

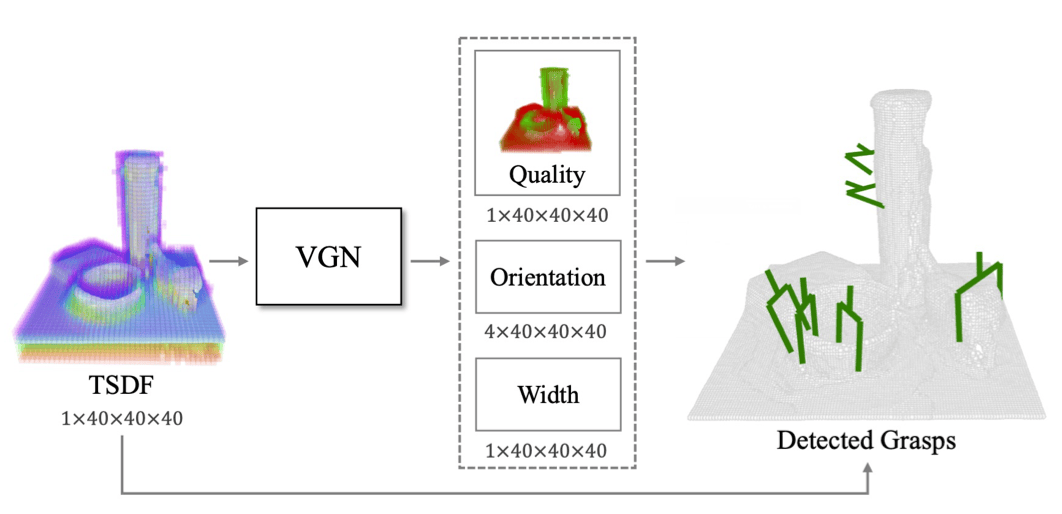

截断符号距离场（TSDF）：1×40×40×40 → 体积抓取网络（VGN） → 质量：1×40×40×40；朝向：4×40×40×40；宽度：1×40×40×40 → 检测到的抓取。

• 输入：多视角深度图融合的 TSDF（截断符号距离场——每个体素存到最近表面的有符号距离，正值在外、负值在内）；
• 网络：3D 全卷积编码器-解码器（U-Net 风格）；
• 输出：三个网格：抓取质量（该体素处的质量预测，若要解释为真机成功概率，需要先做校准）、抓取朝向（四元数）、抓取宽度。

体积抓取网络：杂乱场景中的实时6自由度抓取检测（VGN）

深度传感器｜TSDF截断符号距离场｜质量｜朝向｜宽度｜检测到的抓取。

M. Breyer、J. J. Chung、L. Ott、R. Siegwart、J. Nieto：《体积抓取网络：杂乱场景中的实时6自由度抓取检测》，CoRL 2020。

对照原课件第18页与完整中文翻译 →

笔记介绍了一个工程技巧：预测宽度主要用于减少夹爪张开过宽造成的碰撞。某些夹爪实现采用闭合控制；实际停止条件须由控制模式、力限位与物体安全要求确定。

后处理三件套

1. 高斯平滑：平滑预测质量、偏好连片高分区域；这是一种局部平滑假设，附近点仍可能因碰撞而不可抓；
2. 距离掩膜：依据TSDF表面距离与手指深入距离筛选体素；原课件作了简写，具体符号与阈值以原实现为准；
3. NMS：按质量分数去冗余。但老师指出：质量、朝向和宽度需要一起检查。「即使前面这个准了后面不准也没用」。

VGN 的仿真到真实迁移：差距来自哪些因素？

VGN 的局限：多视角依赖（严重遮挡场景需要多视角建完整 TSDF）；精度受体素大小限制（若位置只选体素中心，每轴量化误差可达半个体素；实际误差还包括观测、预测和执行误差）；提高分辨率则内存/计算三次方增长。

5GraspNet / GS-Net：点云路线

点云对比体素：轻量（只表示表面，几万点与稠密三维网格的对比示例，实际数量依表示配置而定）、高分辨率（坐标连续值）。GraspNet-baseline与GS-Net 都利用参数分解；课件 p25—38 展示的是 GS-Net 管线：

中文翻译

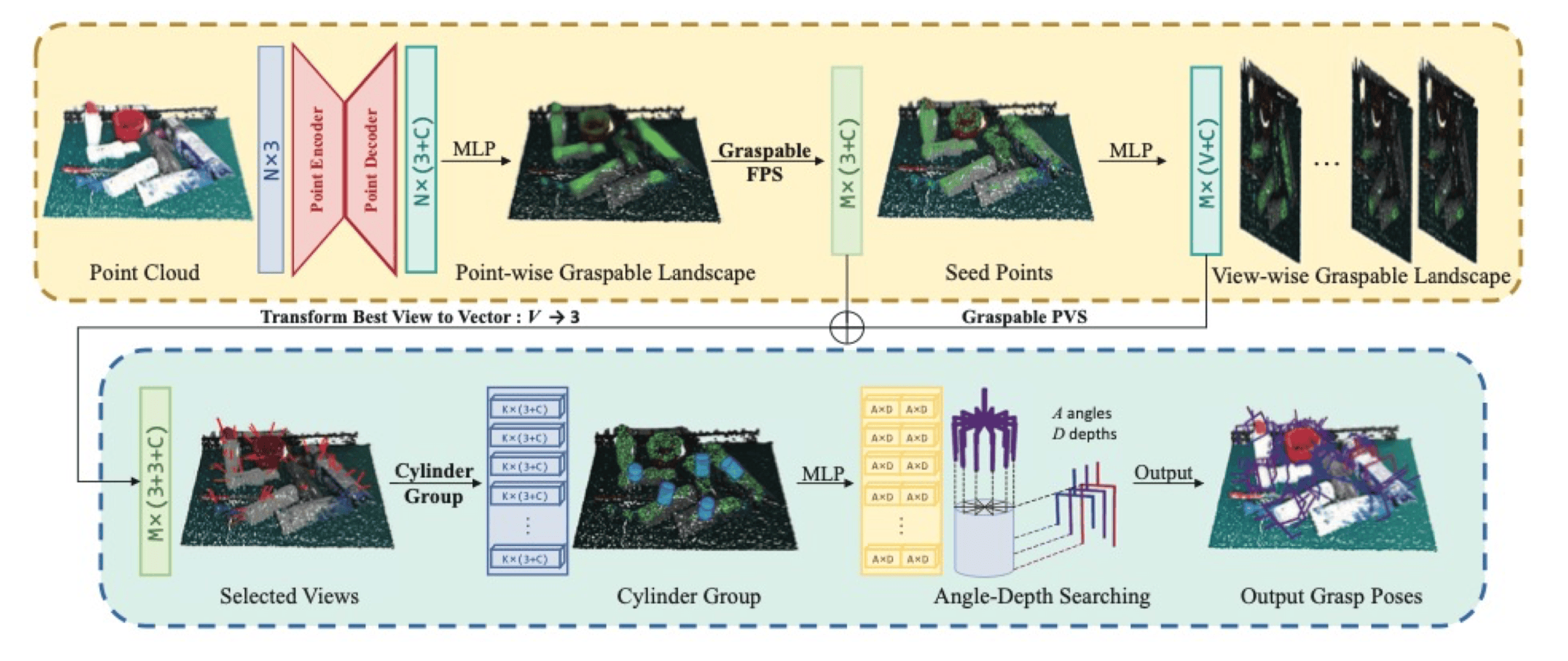

点云：N×3 → 点编码器 → 点解码器 → N×(3+C) → 多层感知机（MLP） → 逐点可抓取性分布 → 可抓点最远点采样（FPS） → M×(3+C) → 种子点 → 多层感知机（MLP） → M×(V+C) → 逐视图可抓取性分布。

可抓取性概率化视图选择（PVS）。将最佳视图转为向量：V→3。

选定视图：M×(3+3+C) → 圆柱分组 → 每组K×(3+C) → 圆柱分组 → 多层感知机（MLP） → A×D、A×D → 角度—深度搜索：A个角度、D个深度 → 输出 → 输出抓取位姿。

GS-Net（ICCV 2021）把这个框架系统化，提出 graspness——基于力分析模型的「可抓取性」度量，两阶段设计（Where / How）：

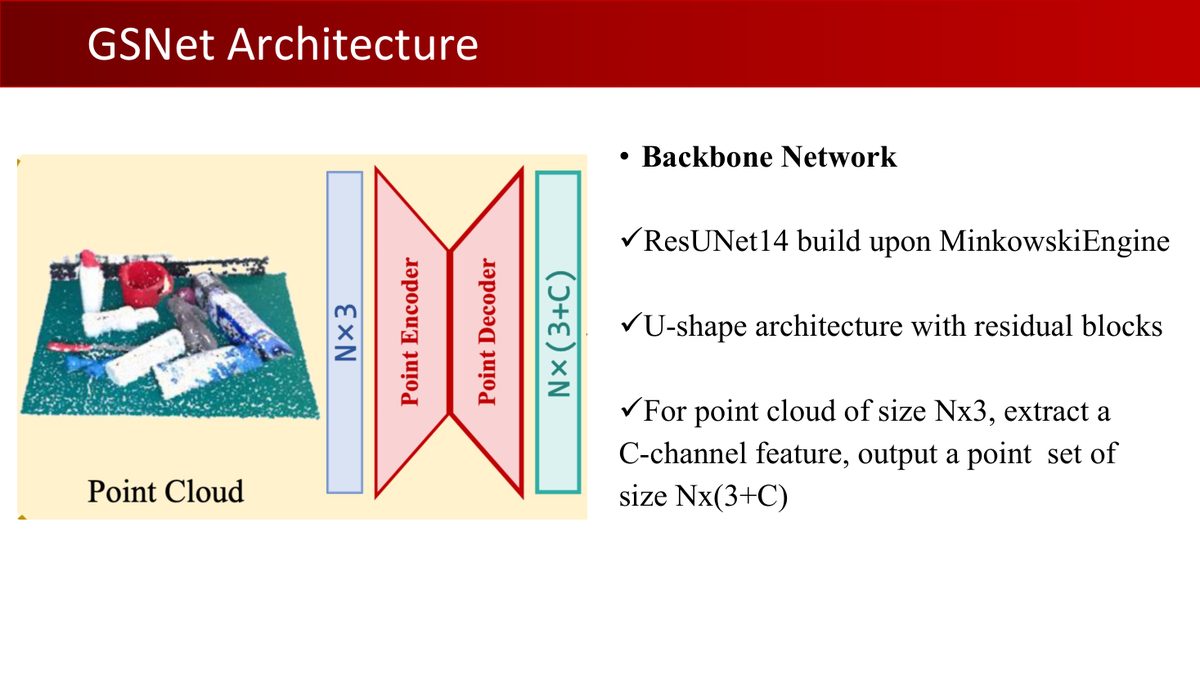

GSNet架构

骨干网络

• ResUNet14基于MinkowskiEngine构建。
• 含残差块的U形架构。
• 对于N×3点云，提取C通道特征，输出大小为N×(3+C)的点集。

点编码器｜点解码器｜输入点云｜输出逐点特征。

对照原课件第30页与完整中文翻译 →

• 稀疏卷积：3D 点云体素化后大部分体素是空的——只在非空处计算卷积（MinkowskiEngine）；
• 可抓取 FPS：MLP 输出 graspable landscape，选 graspness 超阈值的点做最远点采样；
• 视图选择：Fibonacci 球面采样 V 个视图，输出 view-wise graspness；
• Cylinder Grouping：以「点-方向」对为中心取圆柱区域，聚合局部点特征；
• 抓取生成：MLP + max-pooling，输出不同（平面旋转角 × 深入深度）组合的分数与宽度。

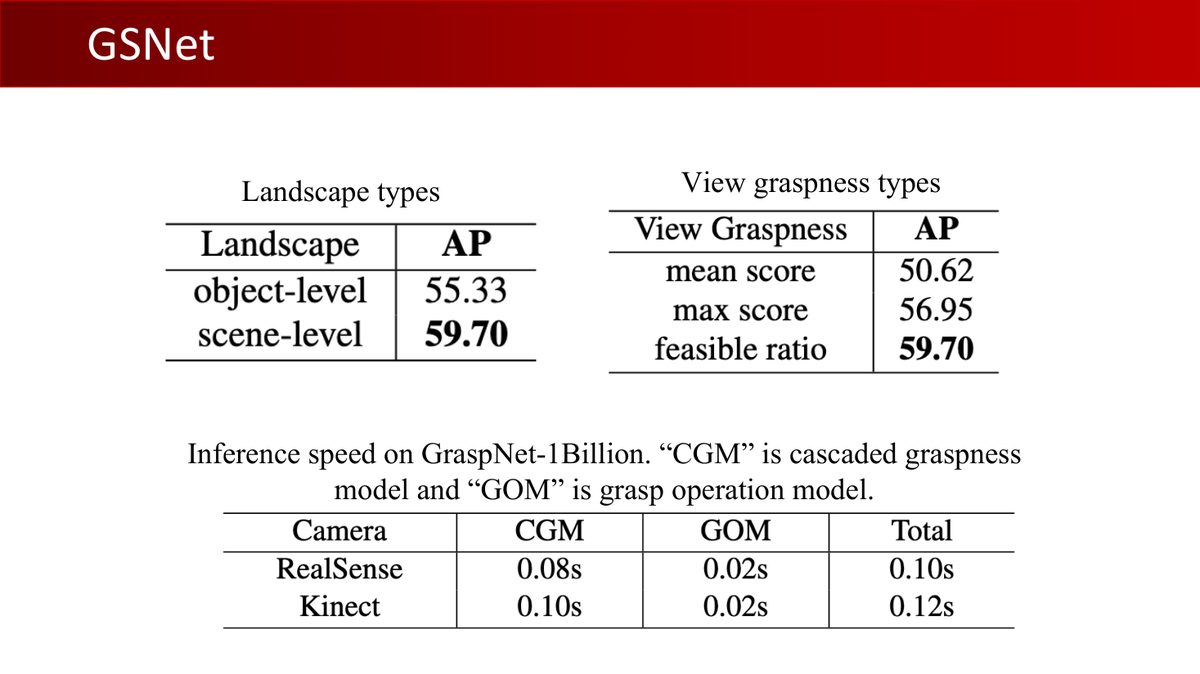

GSNet

分布类型

分布	平均精度AP
物体级	55.33
场景级	59.70

视图可抓取性类型

视图可抓取性	平均精度AP
平均分	50.62
最高分	56.95
可行比例	59.70

GraspNet-1Billion上的推理速度。“CGM”为级联可抓取性模型，“GOM”为抓取操作模型。

相机	CGM	GOM	总计
RealSense	0.08秒	0.02秒	0.10秒
Kinect	0.10秒	0.02秒	0.12秒

对照原课件第37页与完整中文翻译 →

点云抓取方法的归纳偏置：局部性与平移关系

① 局部性：Cylinder Grouping 只依赖候选点周围的局部几何，以局部几何为主要特征；最终还须检测远处障碍对手臂和夹爪的影响；
② 平移等变性：相对坐标帮助复用平移后的局部几何模式，但具体网络是否严格平移等变须看其坐标编码与实现。
模型学习的是「局部几何特征与抓取成功的关系」：一对平行小平面、一个合适的边缘或角落，在不同物体上可能提示可行抓取，但仍须核对尺度、摩擦与载荷。在数百个物体上学习多样的局部几何模式，有助于泛化到未见物体。评估新物体时，还要覆盖遮挡、尺度、材料和场景变化。

6条件生成模型：灵巧手抓取

VGN 与 GraspNet 本质都是检测——输出有限个离散候选 + NMS。但理论上物体有无限多种抓法，检测式方法只能给有限几个解。对 20+ DoF 的灵巧手，抓取空间巨大，采样+评估或检测都很困难，可以用生成模型表达多种可行抓取（课件 p39-50）：

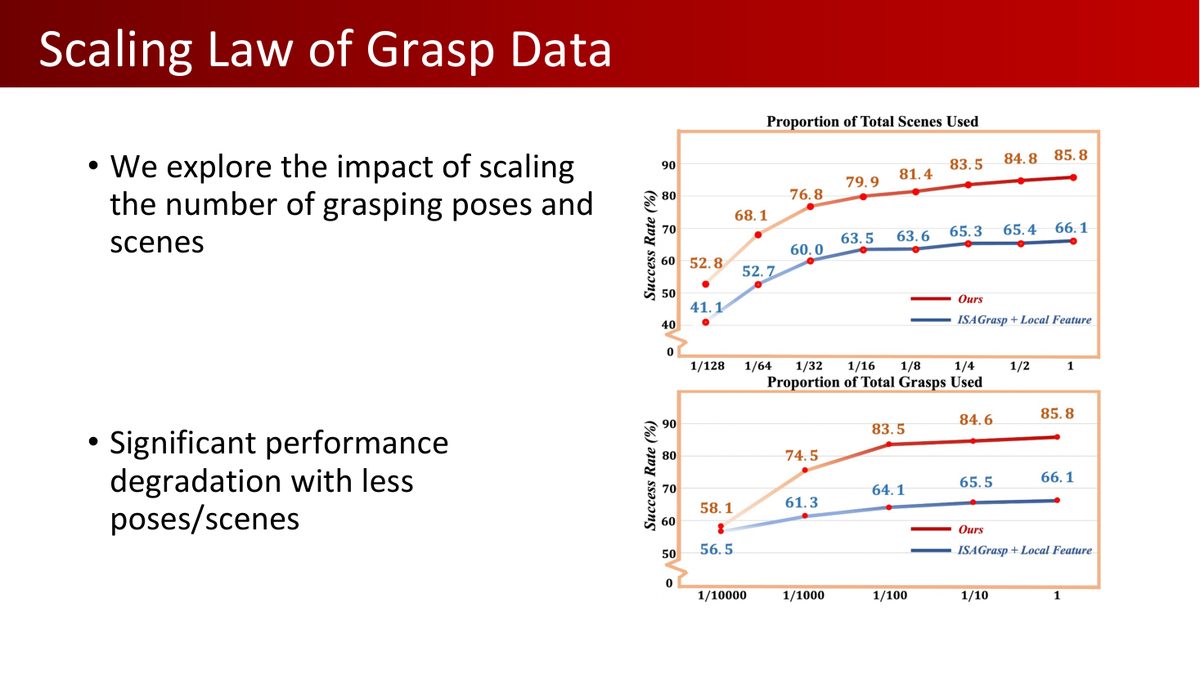

抓取数据的规模规律

• 探索扩大抓取位姿数量和场景数量的影响。
• 使用更少位姿/场景时，性能显著下降。

使用的总场景比例：成功率（%）

比例	本文方法	ISAGrasp＋局部特征
1/128	52.8	41.1
1/64	68.1	52.7
1/32	76.8	60.0
1/16	79.9	63.5
1/8	81.4	63.6
1/4	83.5	65.3
1/2	84.8	65.4
1	85.8	66.1

使用的总抓取比例：成功率（%）

比例	本文方法	ISAGrasp＋局部特征
1/10000	58.1	56.5
1/1000	74.5	61.3
1/100	83.5	64.1
1/10	84.6	65.5
1	85.8	66.1

对照原课件第46页与完整中文翻译 →

课件方法（两阶段）：

1. Where to grasp：稀疏卷积提取局部特征，预测objectness（是否物体上的点）与graspness（是否适合做种子点）；
2. How to grasp：对种子点的手腕 6D 位姿 $(T, R)$ 用扩散模型生成（处理多峰分布），手指关节角 $\theta$ 直接回归。

数据来自 DexGraspNet 2.0（课件时 in submission）：7500 个合成训练场景 + 670 测试场景的大规模杂乱灵巧抓取基准。原实验显示灵巧手对较大物体有更强的包裹能力；相应平行夹爪评测中与 GS-Net 表现接近。这些结论限定该论文的物体集、输入和协议。

7前沿：透明物体与深度难题

课件最后展示了课程组的两个前沿工作，主题都是同一个：深度传感器对镜面/透明物体失效（课件 p51-68）：

ASGrasp：利用RGB-D主动立体相机进行可泛化透明物体重建与6自由度抓取检测

Jun Shi¹、Yong A¹、Yixiang Jin¹、Dingzhe Li¹、Haoyu Niu¹、Zhezhu Jin¹、He Wang†²˒³˒⁴

¹ 三星中国研究院，北京（SRC-B）

² 北京大学计算机学院前沿计算研究中心（CFCS）｜³ Galbot

⁴ 北京智源人工智能研究院（BAAI）

†：通讯作者。

对照原课件第61页与完整中文翻译 →

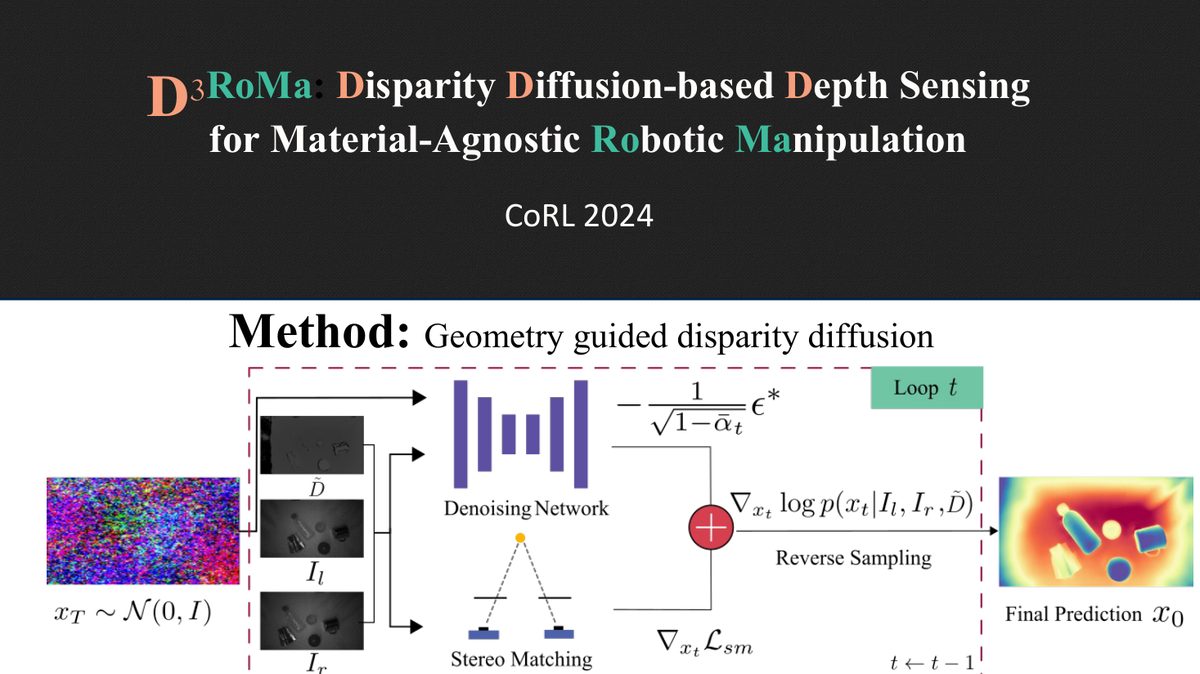

D³RoMa：用于材料无关机器人操作的视差扩散深度感知

CoRL 2024

方法：几何引导的视差扩散

$x_T\sim\mathcal N(0,I)$；$\tilde D,I_l,I_r$；去噪网络；$-\frac1{\sqrt{1-\bar\alpha_t}}\epsilon^*$；立体匹配；$\nabla_{x_t}\mathcal L_{sm}$；$\nabla_{x_t}\log p(x_t\mid I_l,I_r,\tilde D)$；反向采样；循环t；$t\leftarrow t-1$；最终预测$x_0$。

对照原课件第66页与完整中文翻译 →

• ASGrasp：主动立体相机 + 相关金字塔，输出两层深度图（可见点云 + 不可见点云），实现透明物体重建与 6-DoF 抓取检测，原课件报告其特定真机实验中成功率超过 95%；阅读这一数值时，应同时查看实验中的物体与场景范围；
• D³RoMa（Disparity Diffusion-based Depth Sensing, CoRL 2024）：几何引导的视差扩散模型，估计左右图像视差并转为深度，改善困难材料上的几何感知，支持材料无关的机器人操作；它是深度感知方法，与闭环策略学习的作用层次不同。

8本章小结

9动手实践

本章没有原版作业，但两个练习能让你亲手触摸「平移力平衡筛选」和「局部平面性采样」——GraspNet-1B 流水线中的部分几何概念。

练习 1：摩擦锥筛选器（20 分钟）

仅判断二维平移力能否平衡，不含转矩；完整平面刚体力闭合还需接触位置构造三维 wrench。下面用摩擦锥边界力做这个简化检查：

import numpy as np

def friction_cone_check(normals, mu=0.8):
    """判断一组接触法向的摩擦锥能否平衡任意二维平移力；忽略力矩。
    normals: (C,2) 接触点法向。每根法线张成的锥 = 法线 ± arctan(mu) 的扇形。"""
    alpha = np.arctan(mu)
    C = normals.shape[0]
    wrenches = []
    for n in normals:
        n = n / np.linalg.norm(n)
        # 锥的两个边界方向（2D 中锥退化为扇形）
        R = np.array([[np.cos(alpha), -np.sin(alpha)], [np.sin(alpha), np.cos(alpha)]])
        wrenches.append(R @ n); wrenches.append(R.T @ n)
    F = np.column_stack(wrenches)               # (2,2C) 平移力方向矩阵；不含力矩
    rank_ok = np.linalg.matrix_rank(F) == 2
    # 条件2：严格正系数零组合 ⟺ 原点在凸包内部（用线性规划或采样判定）
    from scipy.spatial import ConvexHull
    pts = F.T
    if np.linalg.matrix_rank(pts - pts.mean(0)) < 2:
        return False
    hull = ConvexHull(pts)
    interior = bool(np.all(hull.equations[:, -1] < -1e-10))
    return rank_ok and interior

# 测试：对称的两根法线（左右夹）在 mu>0 时可平衡二维平移力
print(friction_cone_check(np.array([[1.,0],[-1,0]])))    # True
print(friction_cone_check(np.array([[1.,0],[0.7,0.7]])))  # False（同侧）

练习 2：简化 graspness 采样器（25 分钟）

对任意点云，用「局部平面性」启发式体验几何候选点评分；完整的可抓取性判断还需加入夹爪碰撞与接触稳定性检查：

def graspness_heuristic(pts, k=20, r=0.03):
    """对每个点，找 r 邻域内的点做 PCA：最小特征值对应法线方向；
    邻域越扁平，平面性分数越高；这不是完整 graspness，也不包含夹爪碰撞和接触稳定性。返回 (N,) 分数。"""
    from scipy.spatial import cKDTree
    tree = cKDTree(pts)
    scores = np.zeros(len(pts))
    for i, p in enumerate(pts):
        idx = tree.query_ball_point(p, r)
        if len(idx) < 8: continue
        nb = pts[idx] - p
        # PCA：协方差特征值 λ1≥λ2≥λ3；扁平 ⟺ λ3 远小于 λ1+λ2
        lambdas = np.linalg.eigvalsh(nb.T @ nb / len(nb))[::-1]
        flatness = 1 - lambdas[2] / (lambdas[0] + lambdas[1] + 1e-9)
        scores[i] = flatness
    return np.clip(scores, 0, 1)

# 相同点数和表面积量级的球面 / 平面表面采样；固定邻域半径
np.random.seed(42)
pts_sphere = np.random.randn(2000, 3)
pts_sphere *= 0.1 / np.linalg.norm(pts_sphere, axis=1, keepdims=True)
span = 0.1 * np.sqrt(np.pi)
pts_plane = np.column_stack([np.random.uniform(-span, span, (2000, 2)), np.zeros(2000)])
print("球面局部平面性均值:", np.round(graspness_heuristic(pts_sphere).mean(), 4))
print("平面局部平面性均值:", np.round(graspness_heuristic(pts_plane).mean(), 4))

进阶（选做）：跑通开源 GraspNet

官方代码 graspnet-baseline（GitHub：graspnet/graspnet-baseline）支持在 GraspNet-1B 数据集上训练与真机 demo；如需 GPU 轻量方案，可先跑 VGN 的 PyTorch 实现（ethz-asl/vgn）体验体素路线。两者都有预训练权重。

理解检查

给定 μ=0.5、法向力 10 N，切向力 6 N 是否可由静摩擦支持？（不能，上限 5 N。）两个方向相反的接触力能平衡平移，就一定能平衡全部转矩吗？（不能，须加入接触位置与力矩。）GraspNet 的十亿标签是否等于十亿次真机抓取？（不是。）

先遮住括号中的答案，用本章符号和一个具体例子说明理由。遇到疑问时，对照相应节的模型假设检查自己的推理。

附A术语表

附B课件 69 页完整索引

原版 Lecture 7 课件共 69 页（GitHub 原文件）。下表逐页列出内容及在本教程中的位置：

附C参考资源

• 课程官网：pku-epic.github.io/Intro2EAI_2025
• 本教程素材来源仓库：zhuozhiyongde/Embodied-Artificial-Intelligence-2025Spring-PKU
• 本章课件：Slides/Lecture07_03_31.pdf（69 页）
• 本章笔记原文：Notes/07-Vision-and-Grasping-III.md

延伸阅读

• Fang et al., GraspNet-1Billion, CVPR 2020：十亿抓取数据集
• Breyer et al., VGN, CoRL 2020：体素抓取网络
• Wang et al., Graspness Discovery in Clutters (GS-Net), ICCV 2021
• GraspVLA（arXiv 2505.03233）：十亿级合成数据预训练的抓取基础模型
• 扩散模型入门：Hammour Yue《概率视角下的生成模型》（知乎）、DDIM 原理推导（知乎）
