1ICP:给位姿「精修」
第 5 章的位姿估计仍可能存在误差,抓取对这些误差的敏感性取决于物体尺寸、接触位置和夹爪策略。可以先理解为:对细长物体或较窄的可抓取区域,较小的平移误差也可能使抓取偏离目标。
| 场景 | 位姿误差的影响 |
|---|---|
| 可抓取区域较窄、平移偏离目标 | 可能错过接触区域;阈值取决于具体实验 |
| 细长物体(粉笔、剪刀) | 需结合物体与夹爪尺寸判断允许误差 |
| 旋转误差(如绕 z 轴 30°) | 是否宽容取决于形状、对称性与抓取方向 |
敏感性的三个来源:① 机械臂运动误差——特定方向的平移误差可能推翻物体;② 夹爪闭合策略——开合宽度必须与物体尺寸精确匹配;③ 旋转容错性取决于物体与抓取方向。

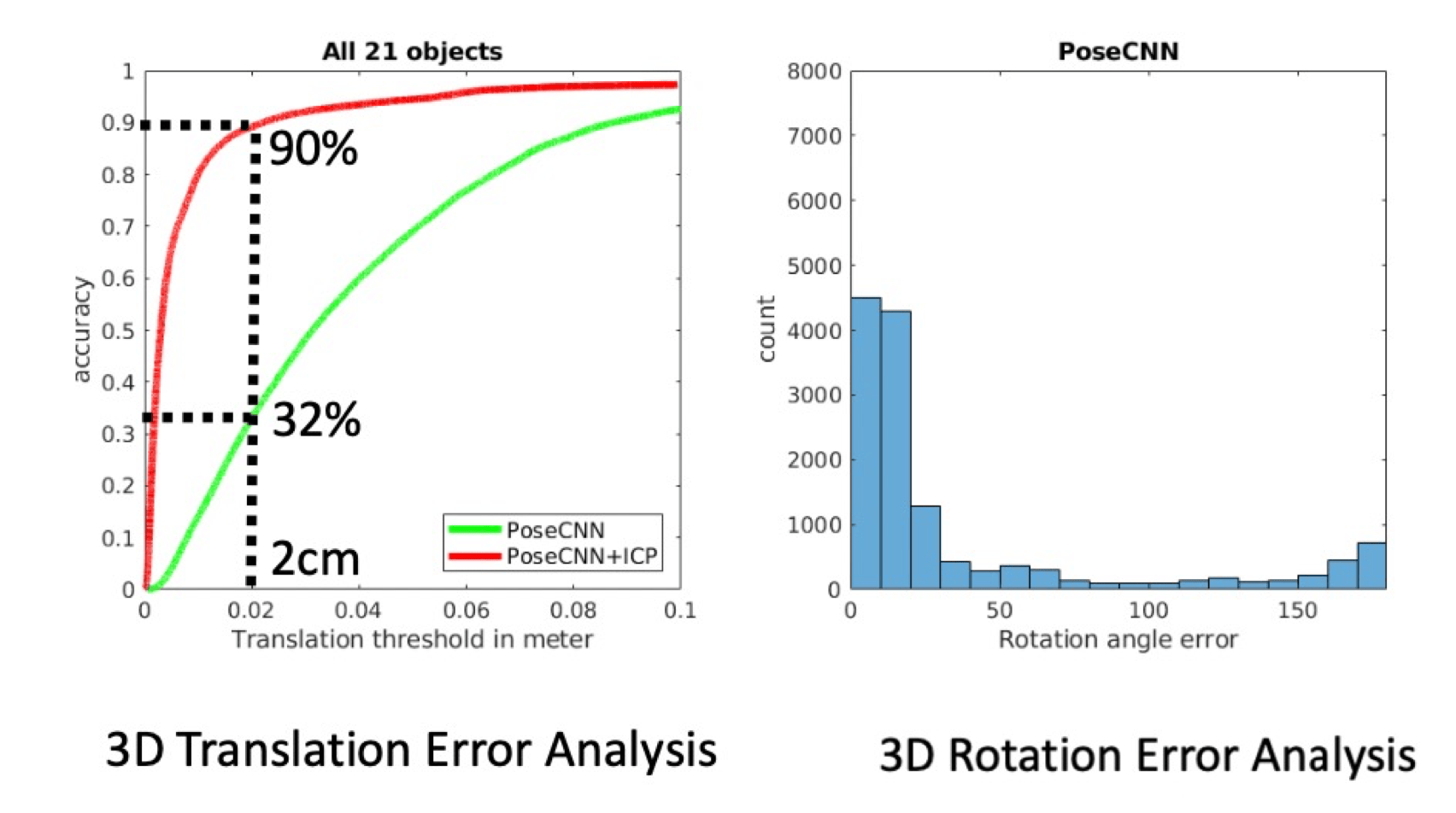

All 21 objects=全部21个物体;accuracy=准确率;Translation threshold in meter=平移误差阈值(米);左图比较PoseCNN与PoseCNN+ICP;3D Translation Error Analysis=三维平移误差分析;右图count=计数,Rotation angle error=旋转角误差。2cm处的32%和90%属于该实验设置。
结论:初始估计 + 精修(refinement)是位姿估计的一种常见设计,ICP 就是最经典的「精修」工具。
2ICP 算法详解
迭代最近点(Iterative Closest Point, ICP):输入两个点云,通过交替匹配与刚体拟合,估计使源点云对齐目标点云的 $(R,t)$;通常只能保证局部结果(课件 p10):
$$ E(R,t)=\sum_i\min_j\|q_j-(Rp_i+t)\|^2 $$
这里 $p_i$ 为源点、$q_j$ 为目标点,$R,t$把源变到目标,单向目标中每个源点只与一个当前最近目标点配对;点数可不同。对于固定对应,才可写成矩阵平方误差。
ICP 在第 5 章的 Procrustes 拟合外加入最近邻匹配,并交替执行这两个步骤。标准点到点实现可以写成以下四步循环:
步骤 1:在当前位姿下查找对应
把源点云用当前估计变换到目标坐标系,对每个源点 $p_i$ 查找最近目标点 $q_{j_i}$。初值来自已有估计;教学例子的初值可取单位变换。匹配时使用当前变换后的坐标;获得对应点后,再计算配对点集的质心。这样可保留部分重叠点云在当前坐标系中的位置关系。
步骤 2:中心化已经配对的两组点
令 $Q_{corr}$ 的第 $i$ 列为对应目标点 $q_{j_i}$。计算 $\tilde P=P-\bar P$ 与 $\tilde Q_{corr}=Q_{corr}-\bar Q_{corr}$,均值来自当前匹配点对。最近邻查询的暴力复杂度是 $O(|P|\,|Q|)$,KD-tree(KD树)可加速。这里用的是单向最近邻目标;Chamfer距离另有双向定义。
步骤 3:Procrustes 求位姿
第 5 章的内容直接复用:协方差矩阵 $K = \tilde Q_{corr}\tilde P^\top$ → SVD → $\hat{R} = U\,\mathrm{diag}(1,1,\det(UV^\top))\,V^\top$ → $\hat t = \bar Q_{corr} - \hat R\bar P$。

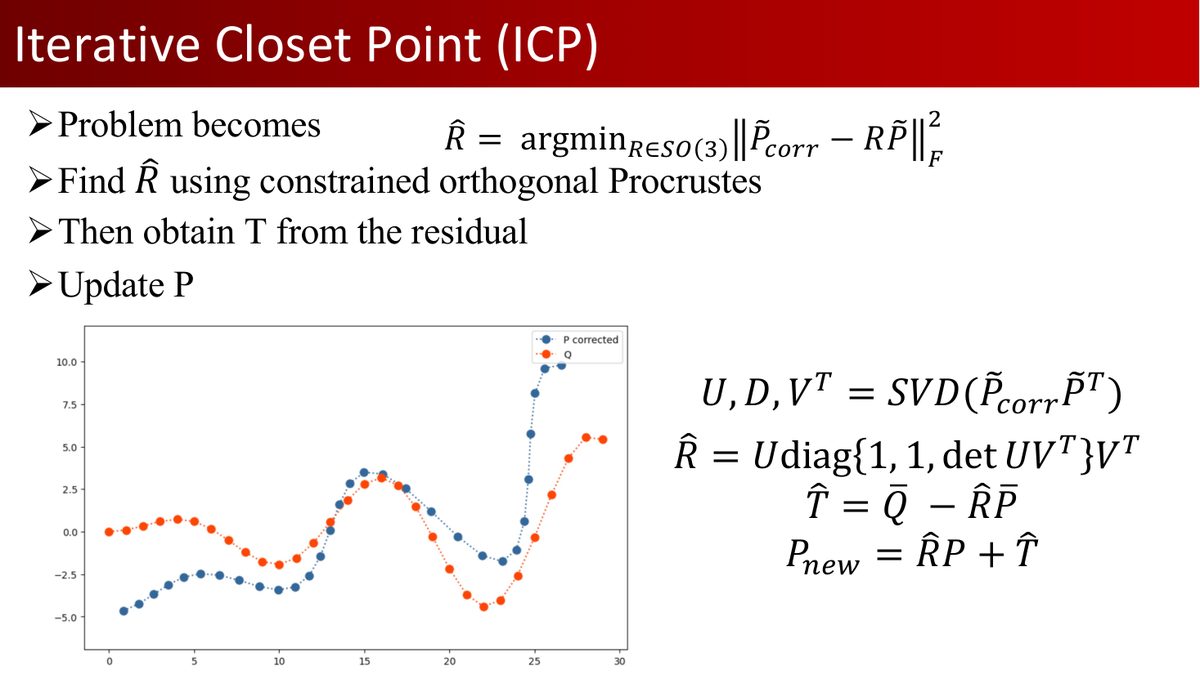

把已配对点的拟合转成带约束正交Procrustes问题
用SVD求R,并用残差求T
更新P_new=R P+T
页面给出R=U diag(1,1,det(UVᵀ)) Vᵀ。
读图提示:目标对应矩阵与源矩阵交叉乘积决定SVD方向。求平移时使用当前匹配目标点的均值;课件写全Q均值的示例只适合对应及均值假设成立的情况。
步骤 4:更新与迭代
$P_{new} = \hat{R}P + \hat{t}\mathbf{1}^\top$,作为下一轮输入。终止条件三选一(课件 p15):相对旋转角与平移增量足够小 / 损失变化小于阈值 / 达到最大迭代次数;迭代停止后,用残差、重叠区域和位姿误差评价配准结果。

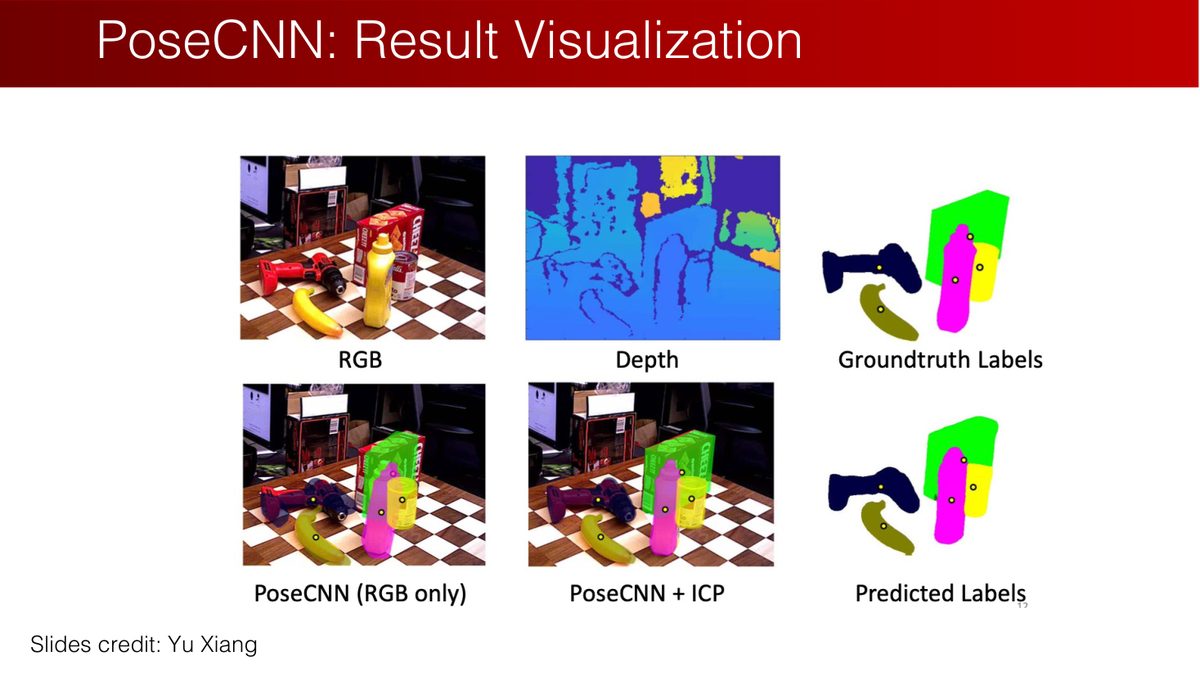

RGB=彩色图像
Depth=深度
Groundtruth Labels=真实标签
PoseCNN (RGB only)=仅RGB输入的PoseCNN
PoseCNN+ICP=加ICP精修
Predicted Labels=预测标签
图源Yu Xiang。
读图提示:对照叠加模型和物体轮廓;先检验目标分割与深度,再判断精修是否真正改善。
2.1 ICP 不保证全局正确配准
对应点匹配可能产生非一一映射——好几个源点离同一个目标点最近。此时不存在完美变换(刚体变换不可能把两个不同源点精确合并成同一个目标点),ICP 可能卡在局部最优。标准点到点 ICP 在最近邻匹配与刚体子问题精确求解时使目标单调不增,但不保证全局最优或正确配准;初始位姿接近真实值时,可用它做局部精修。
2.2 优缺点与变体
| 优点 | 缺点 |
|---|---|
| 核心算法简单,不强制使用特征;物体场景常仍需目标区域选择或离群点剔除 | 最近邻计算贵(可下采样/小样本加速) |
| 初始估计较好时精度与收敛性都不错 | 迭代次数多、耗时(后来有加速算法) |
| — | 只考虑点对点距离,未利用点云结构 |
| — | 高度依赖初始估计 |
变体(课件 p17):Point-to-Plane ICP 用源点到目标点局部平面的距离,考虑了局部结构;Plane-to-Plane ICP 同时考虑源点云的局部结构,可改善特定几何与噪声条件下的收敛表现,但仍需检查初值与法向估计。
3类别级位姿估计:NOCS
实例级方法(PoseCNN 等)要求知道每个物体的完整 CAD 模型——经典实例特定设定难以直接用于未见物体。类别级方法(王鹤老师 CVPR 2019 Oral,NOCS)换了个思路:为整个类别建立一个统一的参考系,通过三步归一化定义标准化物体空间(Normalized Object Coordinate Space):
- 旋转对齐(Rotation Alignment):用先验把物体朝向对齐(如茶杯手柄统一朝某轴正方向);
- 平移归一化(Translation Normalization):包围盒中心移到原点;
- 尺寸归一化(Scale Normalization):用同一个比例缩放各轴,使包围盒对角线长度为1并装入标准立方体,保留长宽高比例。

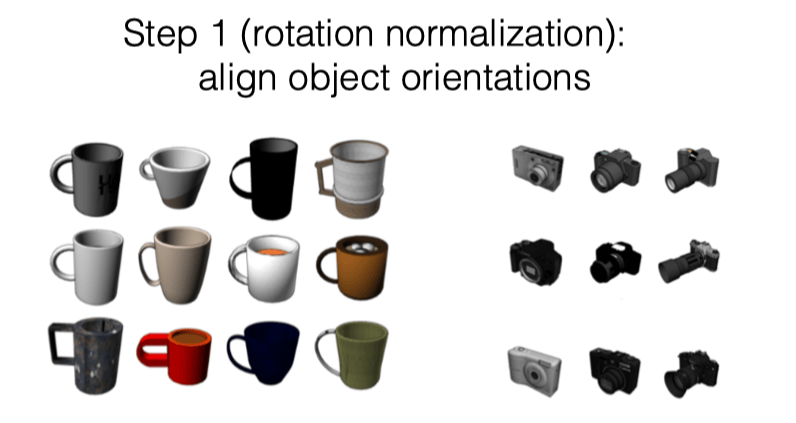

Step 1 (rotation normalization): align object orientations=第一步(旋转归一化):统一物体朝向。杯子与相机分别按类别的规范方向排列;这定义坐标约定,不表示测试时已知真实朝向。

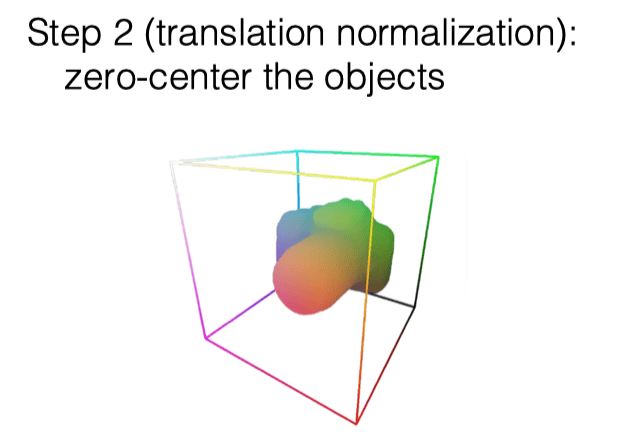

Step 2 (translation normalization): zero-center the objects=第二步(平移归一化):使物体以零为中心。规范原点与相机空间中的实际位置是两回事。

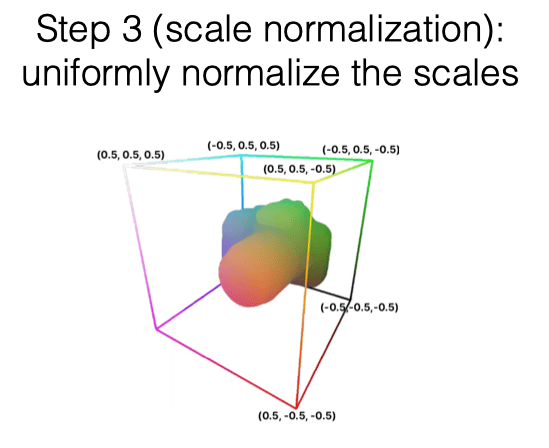

Step 3 (scale normalization): uniformly normalize the scales=第三步(尺度归一化):使用同一比例缩放各轴。图中坐标以−0.5到0.5示意中心化规范空间;实现若改用[0,1],需先统一坐标再拟合。
NOCS点 $p_N$ 没有米这样的度量单位,深度点 $p_C$ 通常有长度单位;拟合 $p_C=sRp_N+t$ 时,$s$恢复尺度,$R$恢复朝向,$t$恢复位置。原课件图示中心化的 $[-0.5,0.5]^3$空间,工程也可采用 $[0,1]^3$编码;若两者混用,会把原点偏移错误地计入平移。三条物体尺寸由规范点包围盒的轴向范围乘尺度得到。归一化时,各轴使用同一缩放比例,保留物体的长宽高比例。
拿茶杯举例:① 手柄方向统一 → 对齐 $R$;② 物体轴对齐包围盒中心放到 $(0,0,0)$ → 对齐 $t$;③ 归一化包围盒大小 → 对齐 size。
3.1 完整推理流程

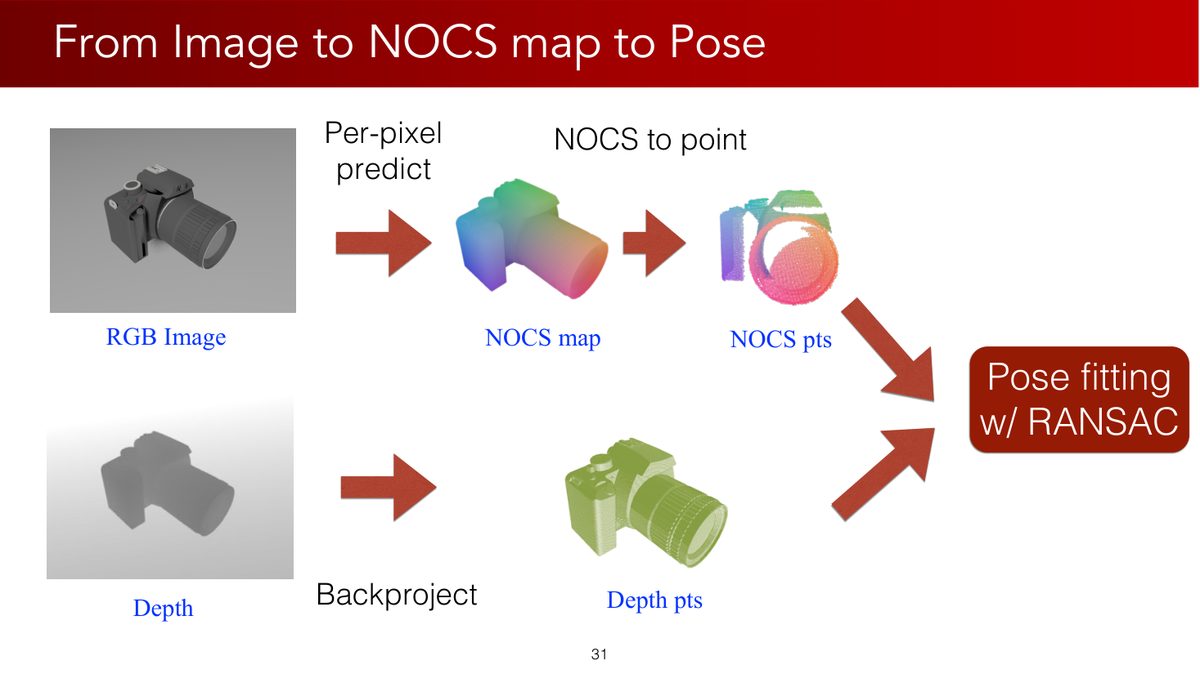

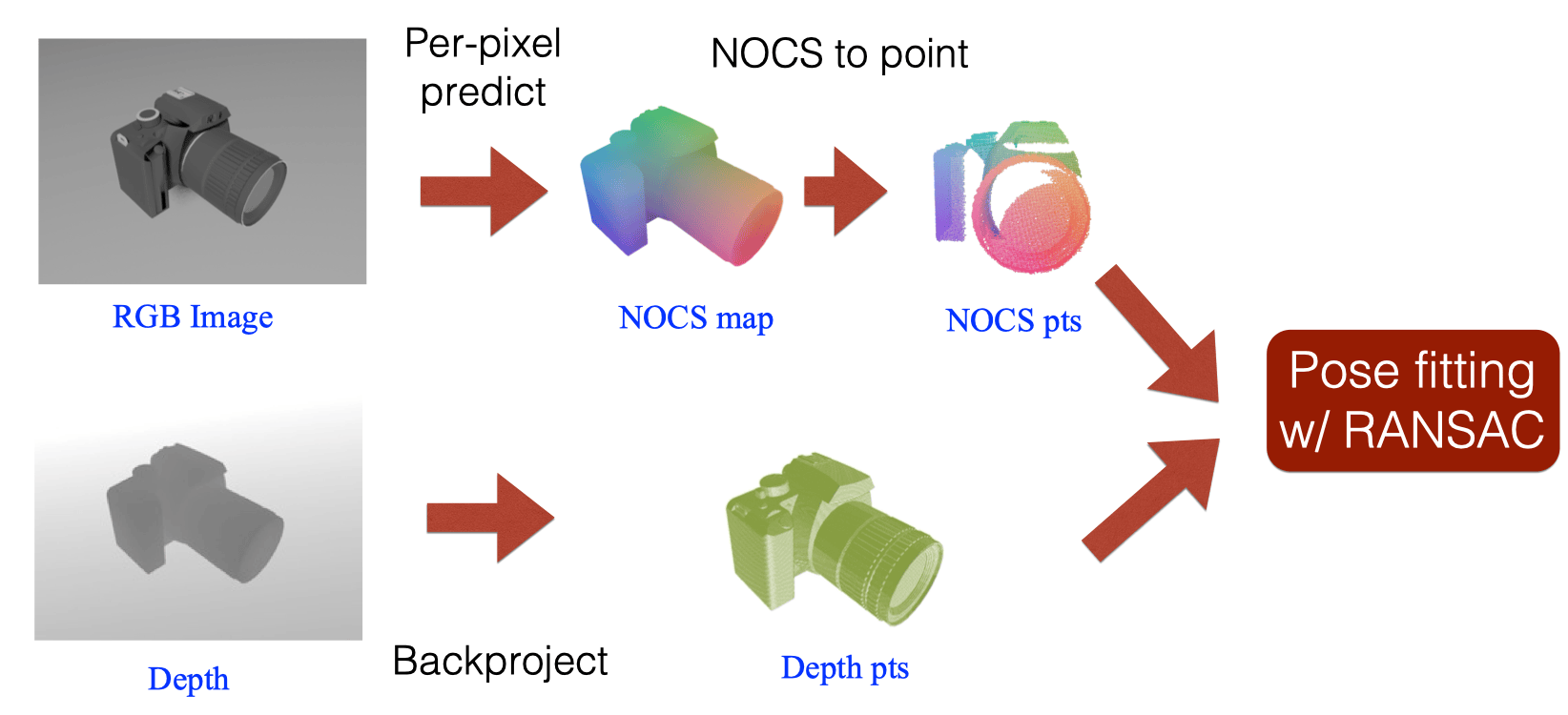

Per-pixel predict=逐像素预测
RGB Image=彩色图
NOCS map=规范坐标图
NOCS to point=将规范坐标图取成点集
Depth=深度
Backproject=反投影
Depth pts=深度点
Pose fitting w/ RANSAC=结合RANSAC拟合位姿。
读图提示:同一物体像素给出一对坐标:预测的规范三维坐标与由深度反投影得到的相机三维坐标。反投影的是像素深度,不是NOCS坐标。
- 输入 RGBD,Mask R-CNN 检测分割物体(ROI);
- 对物体每个像素预测其 NOCS 坐标 $(x,y,z)$,得到 NOCS Map;
- 用每个像素的深度与相机内参反投影出相机坐标中的三维点,与该像素预测的NOCS三维坐标配成点对;
- 用 Umeyama 算法 + RANSAC 拟合 7 DoF 相似变换(缩放 $s$ + 旋转 $R$ + 平移 $t$):$sR\mathbf{p}_i + t = \mathbf{q}_i$。

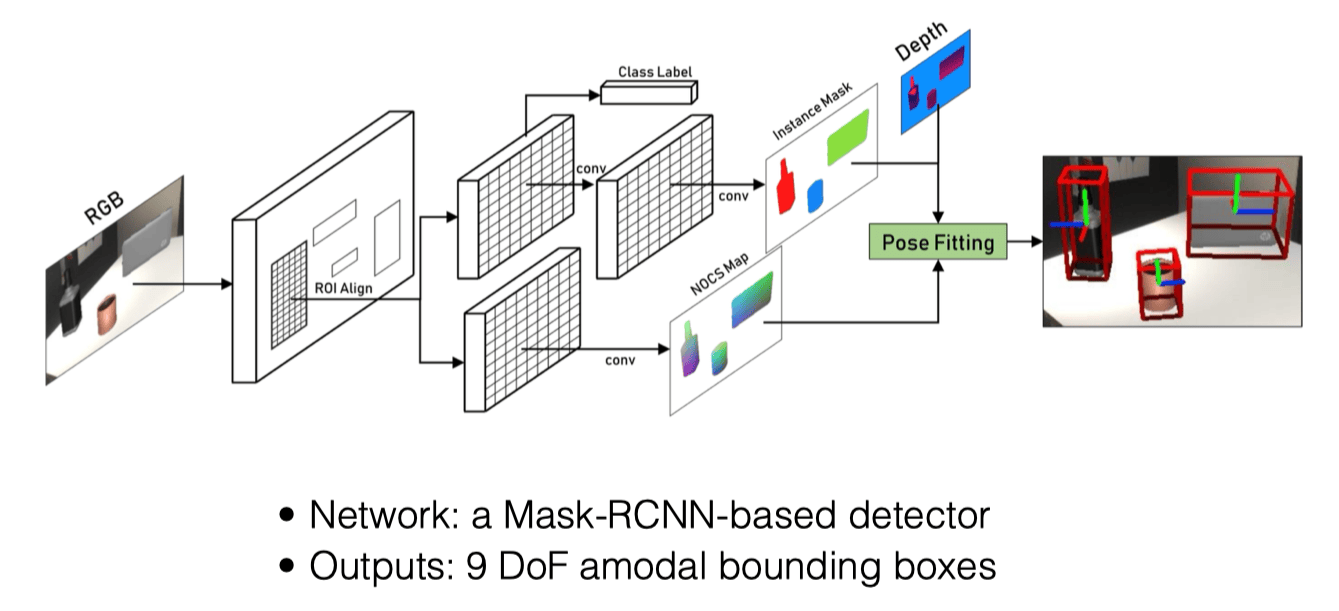

Network: a Mask-RCNN-based detector=基于Mask R-CNN的检测器;Class Label=类别标签;ROI Align=区域对齐;Instance Mask=实例掩码;NOCS Map=规范坐标图;Depth=深度;Pose Fitting=位姿拟合;Outputs: 9 DoF amodal bounding boxes=输出9自由度完整包围盒,包括位姿和三条尺寸。
Per-pixel predict=逐像素预测;RGB Image=彩色图像;NOCS map/pts=规范坐标图/点集;NOCS to point=从规范坐标图取出点集;Depth=深度;Backproject=反投影;Depth pts=深度点;Pose fitting w/ RANSAC=结合RANSAC拟合位姿。同一像素把两种坐标配成一对。
3.2 NOCS 与 ICP 的本质区别
| ICP | NOCS | |
|---|---|---|
| 先验 | 需要待配准的两组点云;用于物体精修时常使用CAD采样云 | 弱:类别级粗几何先验(NOCS 空间) |
| 对应关系 | 迭代最近邻匹配(不保证全局正确配准、需迭代) | 同一像素建立预测规范坐标与深度三维点的配对;预测本身仍可能有误 |
| 输出 | 6 DoF $(R,t)$ | 7 DoF $(s,R,t)$ + 尺寸 |
| 求解 | 迭代 Procrustes | 给定内点对应后Umeyama闭式求解;RANSAC还需多次假设检验 |
3.3 为什么不直接回归 6D 位姿?
笔记给出三条理由:① 课件的特定消融实验中,NOCS优于该直接回归基线;② 直观上,回归是 3D→6D 的直接映射,而 NOCS 先建 2D→3D 对应、再把位姿变成几何优化问题,更符合直觉;③ NOCS 充分利用形状/几何先验——规范空间强制同类物体共享几何分布,网络学习类别级形状规律时有协同效应(Synergy),可以利用类别内共享规律,泛化能力需按测试实例验证。

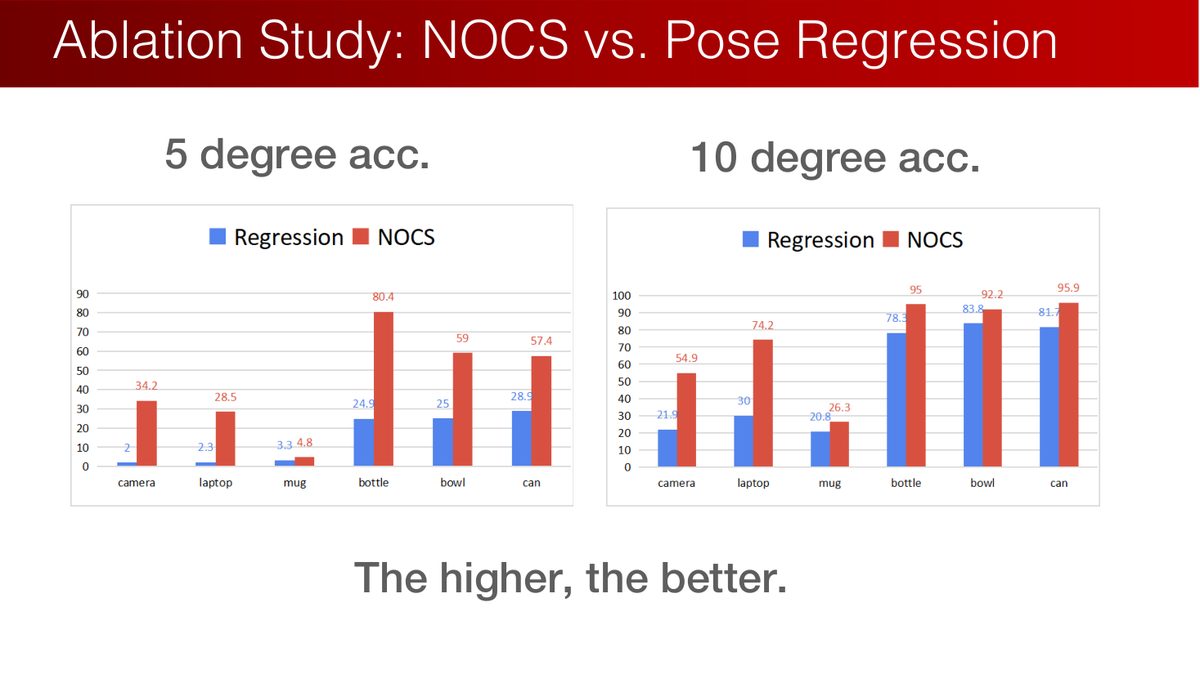

Ablation Study=消融实验
5 degree acc.=5度阈值下准确率,10 degree acc.=10度阈值下准确率
Regression=直接回归,NOCS=规范坐标拟合
The higher, the better=越高越好
横轴包含camera、laptop、mug、bottle、bowl、can。
读图提示:柱状图显示此设置下的比较。评估还需按原论文处理对称物体,不能把5度阈值推广为所有操作任务要求。
4合成数据:打破标注瓶颈
NOCS 模型的训练需要「逐像素 NOCS 标注」——真实数据标注成本极高、类别泛化不足。解法回到第 1 章的预言:合成数据。但合成与真实之间的分布差异(Sim2Real Gap)会让模型在真实数据上性能暴跌。
王鹤老师的解法是 Mixed Reality Data(CAMERA 混合现实):背景是真实的,前景是合成的——合成前景自带精确 NOCS 监督信号,轻易获得几十万量级数据:

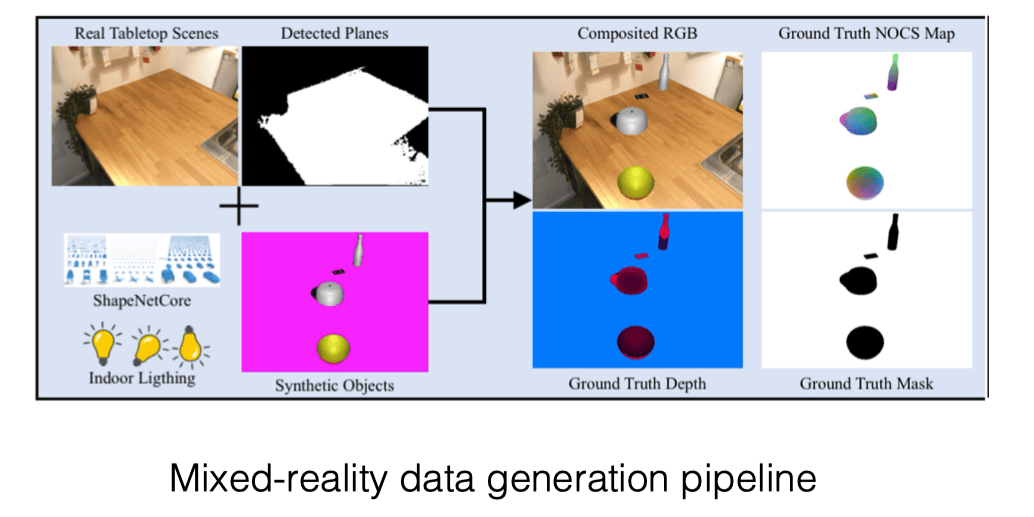

Real Tabletop Scenes=真实桌面场景;Detected Planes=检测平面;Indoor Lighting=室内光照;Synthetic Objects=合成物体;Composited RGB=合成彩色图;Ground Truth NOCS Map、Depth、Mask=真实规范坐标图、深度、掩码;Mixed-reality data generation pipeline=混合现实数据生成流水线。图中真实背景加渲染物体,自动产生监督标注。

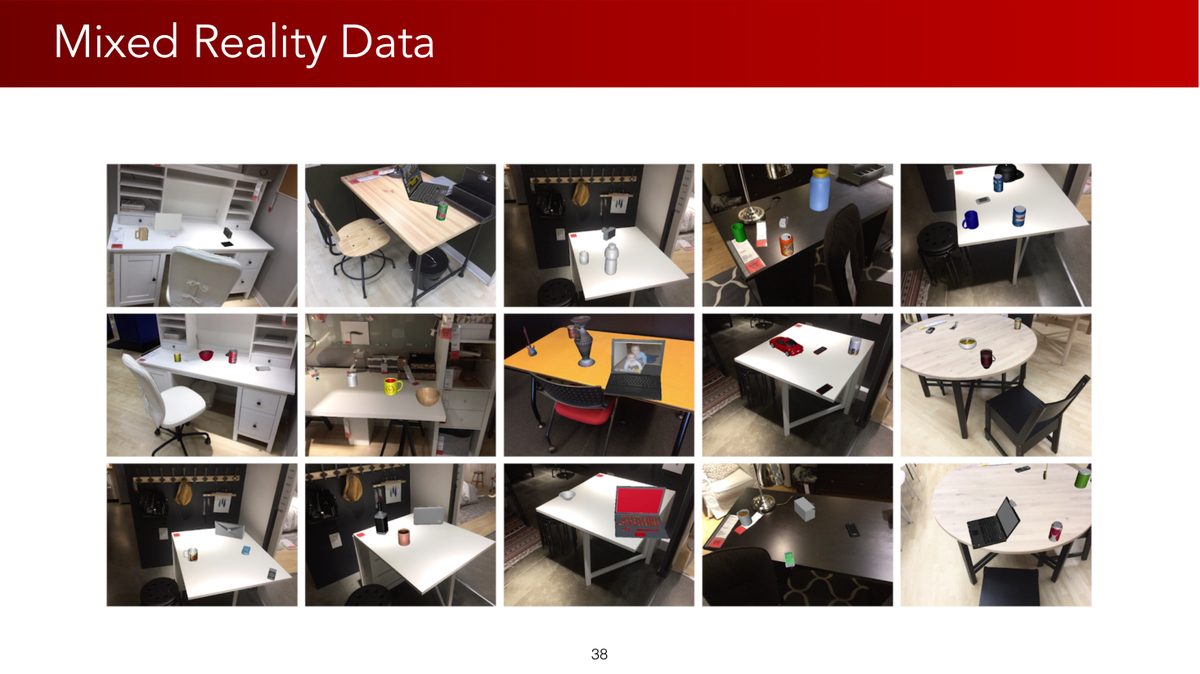

Mixed Reality Data=混合现实数据
多幅图像展示真实桌面背景上的合成物体及不同布局。
读图提示:关注背景、物体位置、光照与遮挡变化;外观自然程度仍影响合成到真实的迁移。
实践中发现简单混合仍有 Gap——合成前景与真实背景的分界太明显,分割网络学到的经验难迁移。解法:Co-Training——用真实分割数据集(COCO)+ 合成数据混合训练 Mask R-CNN(真实数据只监督分割,不参与 NOCS 映射训练)。
课程强调合成数据的重要性:真实数据获取昂贵,合成数据能提供可扩展的几何监督。理解这一思路时,也应比较真实、合成与混合数据在具体任务上的表现。

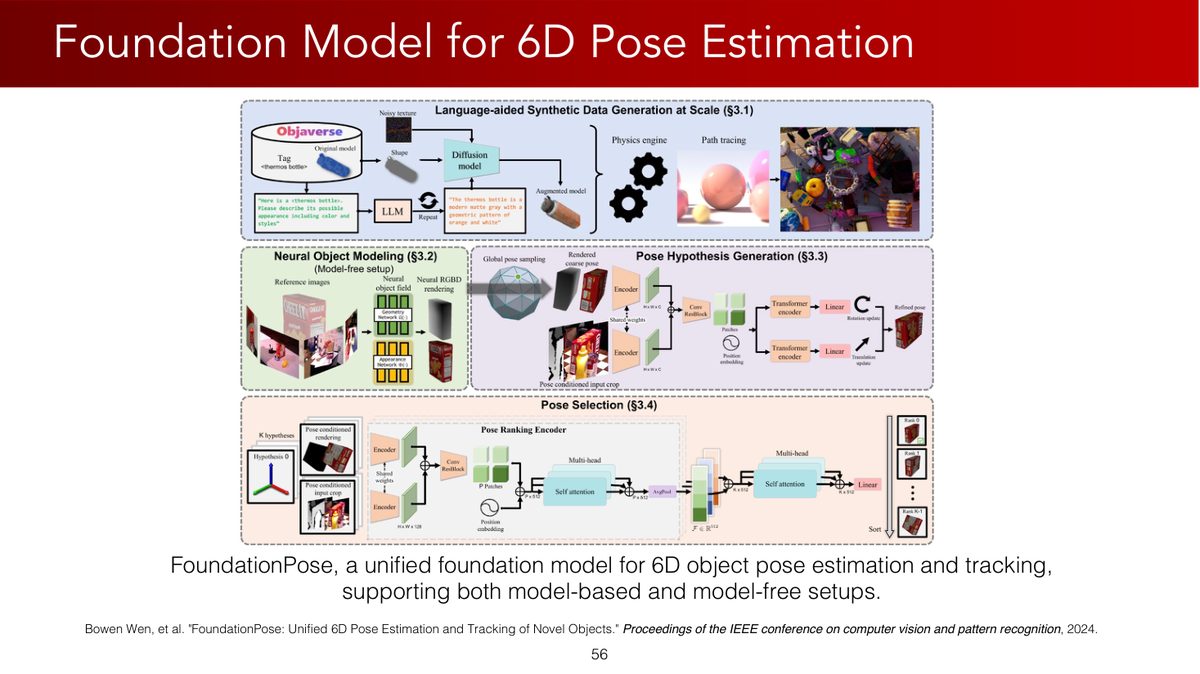

FoundationPose是统一的六维物体位姿估计与跟踪基础模型,支持model-based(有模型)与model-free(无CAD模型)设定

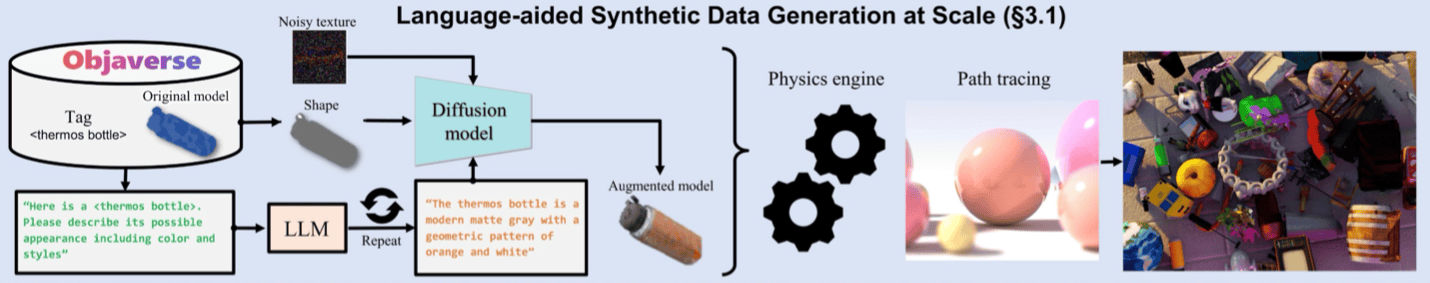

图含Language-aided Synthetic Data Generation at Scale(语言辅助的大规模合成数据生成)、Neural Object Modeling(神经物体建模)、Pose Hypothesis Generation(位姿假设生成)、Pose Selection(位姿选择)
引用Wen等CVPR 2024。
读图提示:无CAD模型并非完全无先验,仍需相应参考观测来建立对象表示;不要混同于只输入任意一张图即可。
Language-aided Synthetic Data Generation at Scale=语言辅助的大规模合成数据生成;Objaverse=三维资产库;LLM=大语言模型;Diffusion model=扩散模型;Physics engine=物理引擎;Path tracing=路径追踪;Shape/Appearance=形状/外观。图展示FoundationPose的合成数据流水线,未展示位姿误差评估结果。
评价位姿方法时,可以沿着任务流程检查:ICP精修受遮挡、对称性与初值影响;合成数据的收益需在真实任务上验证。类别级与部件级方法使用不同层次的几何先验,选择时结合目标物体、接触区域和任务要求。
5机器人技术的五代演进
课程笔记将机器人操作技术概括为五个阶段,帮助比较各类系统如何组织感知与动作。这是一种教学分类(核心链条:$\text{pose} \to \text{grasp} \to \text{motion planning} \to \text{control}$):
| 代际 | 技术 | 特点 |
|---|---|---|
| 一代 | 工业机器人 | 经典示教/轨迹重放,可配合具体工程中的传感与反馈(第 1 章的「复读机」) |
| 二代 | 位姿预测 | 物体预先定义,轨迹由预测位姿规划得出(第 5 章) |
| 三代 | 抓取预测 | 直接预测抓取位姿(第 7 章) |
| 四代 | 动作规划预测 | 端到端输出动作轨迹,可闭环纠错 |
| 五代 | 完全闭环 + 语义推理 | 视觉、语言与动作模型结合语义信息与执行反馈;闭环能力仍需具体系统实现 |
判断闭环时,可以检查一点:如果执行过程中根据新估计不断调整动作,整个任务层系统就形成反馈闭环。估计速度描述计算效率,闭环则要求观测参与后续动作修正。
6抓取稳定性:Force 与 Form Closure
位姿知道了,抓取位姿也有了,最后一个问题:这个抓取稳不稳?两个判据(课件 p63-64):

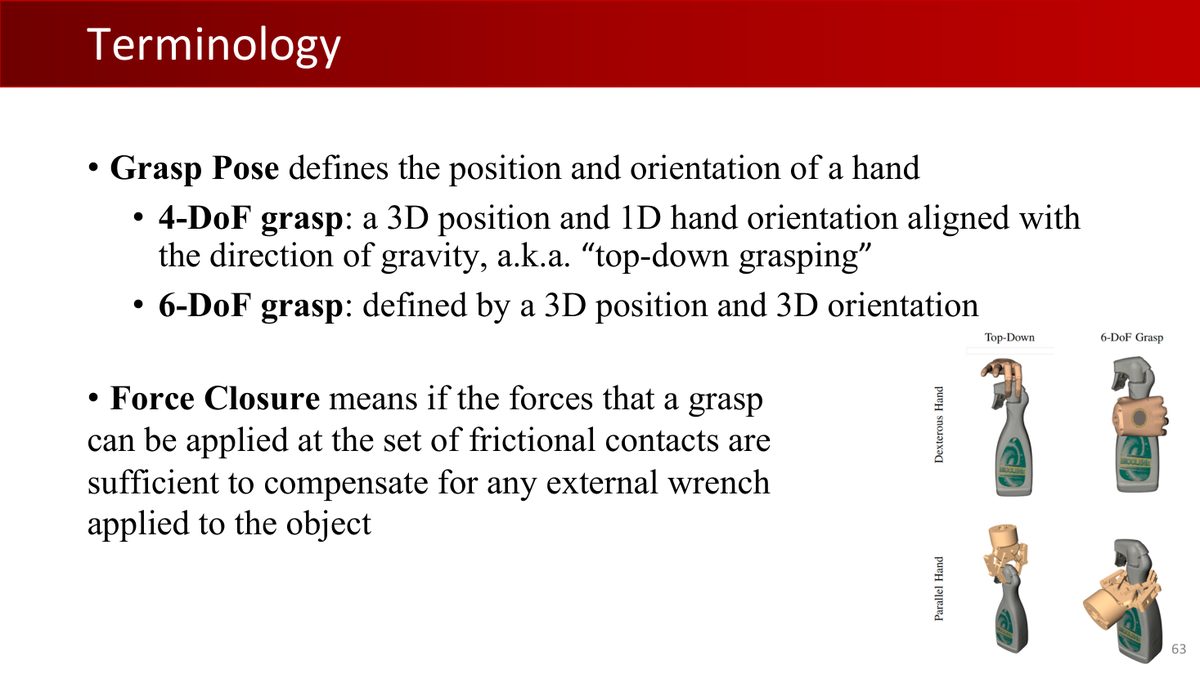

Grasp Pose=手的位置与朝向
4-DoF抓取=三维位置加沿重力方向对齐后的一个旋转自由度
6-DoF=三维位置加三维朝向
Force Closure=接触允许施加的力足以补偿物体受到的任意external wrench(外部力螺旋)。
读图提示:wrench包含力与力矩,不能只译成外力。定义一般不限制力大小,实际电机和材料限制要另行检验。
力闭合(Force Closure):在给定接触位置、法向与摩擦模型下,允许的接触力可合成用于抵抗任意方向外部力螺旋的力螺旋。力螺旋(wrench)同时包含力与力矩;理论定义通常不限制接触力大小。王老师原话:「以某一组力在某一组接触点抓起来后,物体需要任意方向的加速度都可以提供。」
形闭合(Form Closure):仅靠几何约束完全锁死刚体(不依赖摩擦力)。
物理定义更精确(课件 p64):力闭合 = 接触力螺旋锥(wrench cones)的正张成(positive span)是整个力螺旋空间;形闭合 = 一组刚性固定装置完全固定刚体。在一阶刚性接触模型下,无摩擦力闭合与一阶形闭合等价;有摩擦时可用较少接触抵抗扰动。力闭合是稳健抓取的常用设计条件。对于有限载荷任务,也可能存在稳定但未达到完整力闭合的抓取;评价时应结合实际外载、关节输出力、摩擦系数和物体承载能力。

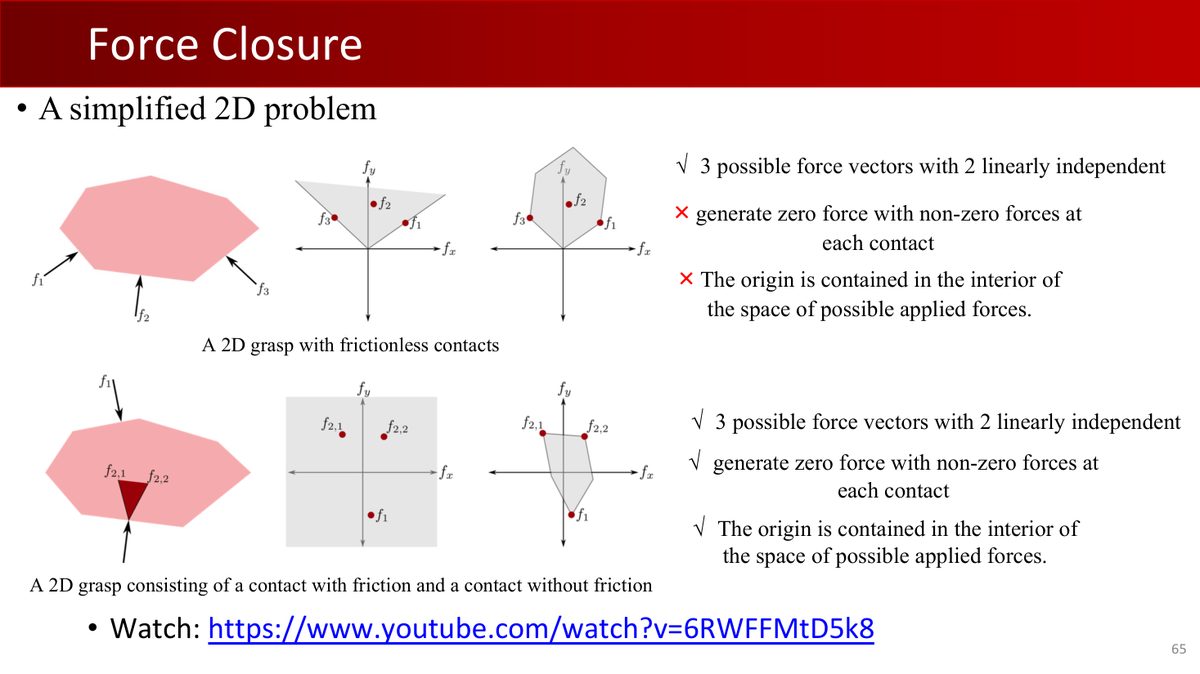

A simplified 2D problem=二维简化问题
上例为无摩擦接触:有3个力方向且两方向线性无关,但无法用各接触非零正力合成零力,原点不在可行力空间内部
下例为一个有摩擦、一个无摩擦接触:满足这些条件
原页给出Modern Robotics视频链接。
读图提示:图只把力向量画在二维平面。完整平面刚体还需转矩,w=(f_x,f_y,τ),应在三维力螺旋空间判断;光看二维力的凸包不足以证明完整力闭合。
2D 简化版的理解:若干接触点的可行力向量(受摩擦锥约束)如果正张成整个平面(即原点在力向量的凸包内部),任意外力都能被平衡。这个二维例子只检查平移力;完整平面刚体的判据还需包含转矩。
接触点 $r$ 处的力 $f$ 产生力矩 $r\times f$,空间力螺旋可写为 $w=(f,r\times f)$。完整平面刚体为 $w=(f_x,f_y,\tau_z)$,是3维;完整空间刚体是6维。摩擦锥限制力方向,映射到物体坐标后才得到接触力螺旋锥。判定完整力闭合时,既要检查各方向的平移力,也要检查绕轴转矩。参见Modern Robotics:力闭合。
回归 vs 生成:抓取建模的选择
一种简单的抓取学习设定是单输出回归:预测一个抓取位姿。但遮挡和对称性使一个物体通常有多个可行抓取(多峰分布)——在平方误差监督下,单输出回归可能趋向条件均值,落在两个峰之间。因此,把抓取建模为生成问题(预测一个分布,采样多个候选)更合适。这是第 7 章(GraspNet、条件生成模型)的主线。
7本章小结
| 核心概念 | 一句话解释 |
|---|---|
| ICP | 最近邻对应 + Procrustes 的迭代精修;标准点到点目标单调不增,但不保证全局正确配准 |
| 位姿精度 vs 抓取 | 容错阈值依赖物体、接触区域和夹爪策略 |
| NOCS | 类别级统一参考系(旋转对齐+平移/尺寸归一化),同像素构成规范坐标与深度坐标点对;给定内点对应后Umeyama闭式求解;RANSAC还需多次假设检验 |
| Sim2Real Gap | 合成与真实分布差异;混合现实 + Co-Training 是经典解法 |
| 五代技术 | 重放 → 位姿 → 抓取 → 端到端动作 → LLM 语义闭环 |
| Force / Form Closure | 摩擦力平衡任意外力 / 纯几何锁死;给定模型下抵抗任意方向外部力螺旋的设计条件,仍需检验有限力与任务载荷 |
| 回归 vs 生成 | 抓取多峰分布 → 生成式建模(下一章主角) |
第 7 章直击三代技术:抓取检测——GraspNet 系列如何用神经网络从点云直接生成抓取,摩擦锥、条件生成模型与大规模合成数据全线登场。
8动手实践
作业 2 已在第 5 章介绍。本章另设 ICP 与 Umeyama 练习:亲手实现最近邻匹配、刚体拟合和尺度求解,巩固位姿估计中的几何计算。
练习 1:numpy 实现 ICP(30 分钟)
import numpy as np
def icp(P, Q, max_iter=50, tol=1e-6):
"""点云配准:P (3,n) 源点云 → 对齐 Q (3,m) 目标点云,返回 (R, t, P_aligned)"""
P = P.copy()
R_total, t_total = np.eye(3), np.zeros(3)
for it in range(max_iter):
# 1. 找最近邻对应(暴力版即可,点少)
corr = []
for p in P.T:
j = np.argmin(np.linalg.norm(Q.T - p, axis=1))
corr.append(Q[:, j])
Q_corr = np.array(corr).T
# 2. 中心化
cP, cQ = P - P.mean(1, keepdims=True), Q_corr - Q_corr.mean(1, keepdims=True)
# 3. 带约束 Procrustes(第 5 章公式)
U, _, Vt = np.linalg.svd(cQ @ cP.T)
D = np.diag([1, 1, np.linalg.det(U @ Vt)])
R = U @ D @ Vt
t = Q_corr.mean(1) - R @ P.mean(1)
# 4. 更新并检查收敛
P_new = R @ P + t[:, None]
movement = np.linalg.norm(P_new - P)
R_total, t_total = R @ R_total, R @ t_total + t
P = P_new
if movement < tol: break
return R_total, t_total, P
# 生成测试:非对称点云与较小位姿扰动,验证局部精修
np.random.seed(0)
Q = np.random.randn(3, 300) * np.array([[1.0], [0.7], [0.3]])
angle = 0.03
R_true = np.array([[np.cos(angle), -np.sin(angle), 0], [np.sin(angle), np.cos(angle), 0], [0, 0, 1]])
t_true = np.array([0.01, -0.02, 0.01])
P = R_true @ Q + t_true[:, None]
R, t, P_align = icp(P, Q)
print("旋转误差:", np.round(np.linalg.norm(R - R_true.T), 6))
print("平移误差:", np.round(np.linalg.norm(t + R_true.T @ t_true), 6)) # 应接近 0
自测:上面的变换方向是P→Q,因此构造P=R_true Q+t_true后,正确输出应为 $R_{true}^\top$ 与 $-R_{true}^\top t_{true}$。把初始角度改大、删去一半目标点或加入离群点,记录是否失配;把这些结果与完全重合点云的测试对照,可以观察ICP对初值、重叠范围和离群点的敏感性。
练习 2:Umeyama 相似变换(20 分钟)
在练习 1 基础上加一个缩放系数 $s$(NOCS 的 7 DoF 拟合):
def umeyama(P, Q):
"""7DoF 相似变换:s*R*p + t = q(P、Q 已一一对应)"""
cP, cQ = P - P.mean(1, keepdims=True), Q - Q.mean(1, keepdims=True)
# 对应点最小二乘尺度;无噪声时也等于 RMS 比
U, singular_values, Vt = np.linalg.svd(cQ @ cP.T)
D = np.diag([1, 1, np.linalg.det(U @ Vt)])
R = U @ D @ Vt
s = np.sum(singular_values * np.diag(D)) / np.sum(cP**2)
t = Q.mean(1) - s * R @ P.mean(1)
return s, R, t
# 测试:随机 3D 点云 + 随机相似变换
P0 = np.random.rand(3, 100)
s_t, R_t, t_t = 1.5, np.eye(3), np.array([1., -2., 3.])
s, R, t = umeyama(P0, s_t * R_t @ P0 + t_t[:, None])
assert np.allclose(s, s_t, atol=1e-9) and np.allclose(R, R_t, atol=1e-9) and np.allclose(t, t_t, atol=1e-9)
print("✓ Umeyama 恢复的 (s, R, t) 与真值一致")
练习 3:仅二维平移力平衡判断(15 分钟,选做)
给定 3 个接触点的法向力方向(2D),忽略力矩,只判断这些力方向能否正张成整个平面,即原点是否严格位于满维凸包内部:
def force_closure_2d(normals):
"""normals: (C,2) 法向力;仅平移,原点严格在满维凸包内部"""
from scipy.spatial import ConvexHull
if len(normals) < 3 or np.linalg.matrix_rank(normals - normals.mean(0)) < 2:
return False
hull = ConvexHull(normals)
# 半空间 n·x+b ≤ 0:x=0 严格在内部要求所有 b < 0
return bool(np.all(hull.equations[:, -1] < -1e-10))
print(force_closure_2d(np.array([[1,0],[-0.5,0.866],[-0.5,-0.866]]))) # 120°分布 → True
print(force_closure_2d(np.array([[1,0],[1,0.1],[-0.5,0.2]]))) # 集中在同一侧 → False
三个练习共约 65 分钟,只需 numpy(练习 3 加 scipy)。做完练习 1 建议把 ICP 接到第 5 章作业 2 的位姿估计输出上试试,比较精修前后的位姿误差与抓取结果。
附A术语表
| 术语 | 解释 |
|---|---|
| ICP | 迭代最近点:最近邻对应 + Procrustes 的迭代点云配准算法 |
| Chamfer 距离 | 点云间最近邻距离之和,ICP 的对应搜索目标 |
| KD-tree | 空间划分数据结构,加速最近邻搜索 |
| Point-to-Plane ICP | 考虑目标点局部平面结构的 ICP 变体,收敛更快 |
| NOCS | 归一化物体坐标空间:类别级统一参考系(王鹤 CVPR 2019 Oral) |
| Umeyama 算法 | 求解 7 DoF 相似变换(缩放+旋转+平移)的解析方法 |
| 9 DoF amodal bounding box | 含位姿(6D)+ 尺寸(3D)的完整包围盒(含被遮挡部分) |
| Sim2Real Gap | 合成数据与真实数据的分布差异导致的性能落差 |
| Mixed Reality Data | 真实背景 + 合成前景的数据合成方式(CAMERA 数据集) |
| Co-Training | 真实数据(只监督分割)+ 合成数据混合训练 |
| min-of-N loss | 对称物体位姿估计的损失:N 个等价位姿中取最小误差 |
| 力闭合(Force Closure) | 允许接触力产生的力螺旋正张成整个力螺旋空间;须包含力矩且另检验执行器限制 |
| 形闭合(Form Closure) | 纯几何约束完全固定刚体,不依赖摩擦 |
| 摩擦锥(Friction Cone) | 接触点可行力的集合,由摩擦系数决定 |
附B课件 66 页完整索引
原版 Lecture 6 课件共 66 页(GitHub 原文件)。下表逐页列出内容及在本教程中的位置:
| 页码 | 页面内容 | 在教程中的位置 |
|---|---|---|
| p1 | 封面:Lecture 6 - Vision and Grasping II | 封面区 |
| p2 | 主题页:实例级 6D 位姿估计 | §1(回顾) |
| p3 | 实例级定义回顾(PoseCNN) | §1(回顾第 5 章) |
| p4-8 | PoseCNN 结构与结果回顾(图源 Yu Xiang) | §1(回顾第 5 章 §8.1) |
| p9 | 主题页:ICP | §2 开头 |
| p10 | ICP 定义:点云配准,最小化 $\|Q-(RP+T)\|_F$ | §2 |
| p11 | 步骤一:中心化 | §2(步骤 1) |
| p12 | 步骤二:Chamfer 距离对应($O(|P||Q|)$,KD-tree 加速) | §2(步骤 2) |
| p13 | 步骤三:约束 Procrustes 求 $\hat{R}$、残差求 $\hat{T}$、更新 P | §2(步骤 3-4) |
| p14 | 迭代流程总结(五步) | §2 |
| p15 | 终止条件(三种) | §2(步骤 4) |
| p16 | ICP 优缺点 | §2.2 |
| p17 | ICP 变体:Point-to-Plane、Plane-to-Plane | §2.2 |
| p18 | PoseCNN + ICP 结果可视化 | §2 |
| p19 | LINEMOD 数据集(回顾) | §1(回顾) |
| p20 | 实例级局限(回顾) | §3(动机) |
| p21 | 主题页:类别级 6D 位姿估计 | §3 开头 |
| p22 | (无文字配图页) | §3 |
| p23 | NOCS(王鹤 et al., CVPR 2019 Oral) | §3 |
| p24 | 类别级目标:无需 CAD 模型估位姿与尺寸 | §3 |
| p25 | 挑战:类别内形状差异 | §3 |
| p26 | 表示:NOCS | §3 |
| p27 | 步骤 1:旋转归一化 | §3(三步归一化) |
| p28 | 步骤 2:平移归一化(中心化) | §3(三步归一化) |
| p29 | 步骤 3:尺寸归一化 | §3(三步归一化) |
| p30 | 类别级位姿定义:NOCS → 相机空间的变换 | §3 |
| p31 | 流程:图像 → NOCS map → 反投影 → RANSAC 拟合 | §3.1 |
| p32 | 网络:Mask R-CNN 检测器,输出 9 DoF amodal bbox | §3.1 |
| p33-35 | 挑战:形状差异、数据与标注 | §4(动机) |
| p36 | CAMERA:混合现实数据生成流水线 | §4 |
| p37 | 数据统计:300K 图像、31 场景、1085 模型 | §4 |
| p38 | 混合现实数据示例 | §4 |
| p39 | 真实世界数据集 | §4 |
| p40 | 真实数据统计:8K RGB-D、18 场景、42 实例、6 类别 | §4 |
| p41 | 位姿拟合:Umeyama 7D + RANSAC | §3.1(步骤 4) |
| p42-43 | Umeyama 细节与尺寸估计(Read by Yourself) | §3.1 |
| p44 | 对称处理:min-of-N loss | 附录 A(术语) |
| p45 | 结果可视化 | §3.3 |
| p46 | 消融:NOCS vs 直接回归(5°/10° 精度) | §3.3 |
| p47 | 应用:TransNet 透明物体(ECCV 2022 Workshop) | §4 更新框 |
| p48 | 应用:6-PACK 类别级跟踪(ICRA 2020) | §4 更新框 |
| p49 | 应用:CAPTRA 关节物体跟踪(ICCV 2021 Oral) | §4 更新框 |
| p50 | GAPartNet:可泛化可操作部件(CVPR 2023 Highlight) | §4 更新框 |
| p51 | GAPartNet 数据统计(PartNet-Mobility 对比) | §4 更新框 |
| p52-54 | GAPartNet 输入输出与真机实验 | §4 更新框 |
| p55 | 主题页:位姿估计基础模型 | §4(FoundationPose) |
| p56 | FoundationPose(Wen et al., CVPR 2024) | §4 |
| p57 | 合成数据瓶颈与 LLM/扩散模型增强的合成 pipeline | §4 |
| p58 | 位姿初始化(检测 → 平移初始化 → 旋转采样) | §4 |
| p59 | 位姿条件裁剪(crop 精修) | §4 |
| p60 | 机器人应用与 YCB-Video 结果 | §4 |
| p61 | 主题页:物体抓取 | §6 开头 |
| p62 | 抓取与抓取合成定义(Newbury 综述) | §6(回顾第 5 章) |
| p63 | 抓取位姿回顾 + Force Closure 定义 | §6 |
| p64 | 物理定义:摩擦锥正张成 vs 刚性固定 | §6 |
| p65 | 2D 简化力闭合例子(附视频链接) | §6 |
| p66 | 结尾页:下集预告 Vision and Grasping III | 页脚(下一章预告) |
附C参考资源
- 课程官网:pku-epic.github.io/Intro2EAI_2025
- 本教程素材来源仓库:zhuozhiyongde/Embodied-Artificial-Intelligence-2025Spring-PKU
- 本章课件:
Slides/Lecture06_03_24.pdf(66 页) - 本章笔记原文:
Notes/06-Vision-and-Grasping-II.md
ICP实现和评价参见Open3D官方ICP教程;接触条件参见Modern Robotics:形闭合。
延伸阅读
- Wang et al., NOCS, CVPR 2019 Oral(arXiv):类别级位姿估计原始论文
- Wen et al., FoundationPose, CVPR 2024:位姿估计基础模型
- Umeyama 算法参考:zpl.fi 的 Kabsch-Umeyama 教程
- 力闭合 2D 示例视频:YouTube 搜索「6RWFFMtD5k8」(课件 p65 推荐)
- Newbury et al., Deep Learning Approaches to Grasp Synthesis(综述)
自测:逐步验证完整流程
- ICP停止更新,能否说明得到真实位姿?
- NOCS图与深度图中相同像素分别表示什么坐标?
- 一个尺度系数如何恢复长、宽、高三个尺寸?
- 为何二维力方向包围原点还不足以证明平面刚体力闭合?
参考思路
停止可能是错误局部解;前者是规范物体坐标,后者经反投影为度量相机坐标;尺度要乘规范包围盒三轴范围;平面刚体还具有旋转自由度,必须同时检查转矩。
