机器人学 I：刚体变换与坐标系

1机器人学的起点：三个基本概念

第1章介绍了通用机器人的愿景。本章从身体的几何结构开始：机器人的身体，怎么用数学描述？

课件开篇先区分了两个容易混淆的词（课件 p5）：

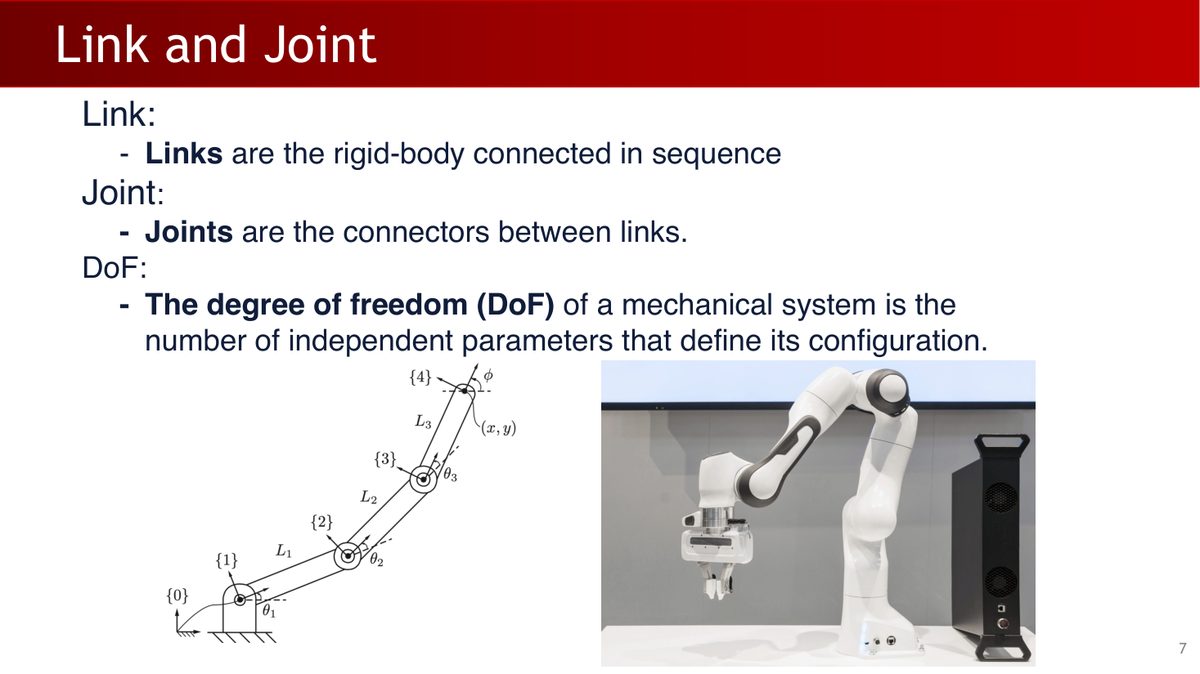

连杆与关节

连杆：

• 连杆是按顺序连接的刚体。

关节：

• 关节是连杆之间的连接器。

自由度：

• 一个机械系统的自由度（DoF）是定义其配置所需的独立参数的数量。

对照原课件第7页与完整中文翻译 →

课件还补充了一个重要细节：关节限位（Joint Limits）——每个关节的取值受上下限约束（旋转关节以弧度计，滑动关节以米计）。运动需要遵守这些范围，这个约束在后面的运动规划（第 4 章）中会反复出现。

2刚体变换：坐标系的语言

2.1 记法约定：标明点与参考系

描述刚体的位置和姿态，首先需要一套记法。课程的约定（课件 p9）：

• 任意点 $p$ 的位置由一个参考系 $\mathcal{F}_s$ 记录；
• 点用普通字母（如 $p$），向量用粗体字母（如 $\mathbf{v}$）；
• 写下标记录「哪个参考系」：$s$ 代表 space（空间/固定），$b$ 代表 body（本体/运动）；
• 用上标标注记录的参考系，例如 $o_b^s$ 表示「在 $\mathcal{F}_s$ 中记录的点 $o_b$」。

中文翻译

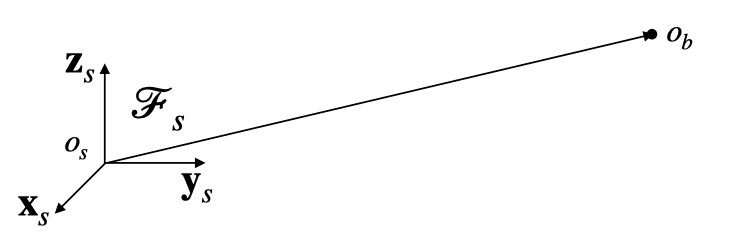

\(\mathcal F_s\)；\(o_s\)；\(x_s,y_s,z_s\)；\(o_b\)。

在这个约定下，一个简单的事实写成公式：

$$ o_b^s = o_s^s + \mathbf{t}_{s \to b}^s $$

即：在 $\mathcal{F}_s$ 中，点 $o_b$ 的位置 = 点 $o_s$ 的位置 + 平移向量 $\mathbf{t}_{s \to b}^s$。这个关系从原点位置出发，下一步再把坐标轴朝向写成矩阵。

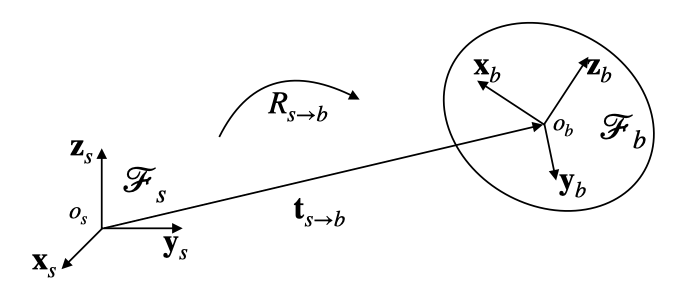

2.2 刚体的位姿：旋转对齐轴，平移对齐原点

描述位姿的第一步是：给刚体绑一个坐标系 $\mathcal{F}_b$，刚体动，坐标系跟着动。那么刚体的位姿（pose，位置+姿态）变化，就可以描述为「如何变换 $\mathcal{F}_s$ 使它和 $\mathcal{F}_b$ 重合」——两步走（课件 p12）：

中文翻译

\(\mathcal F_s\)；\(o_s\)；\(x_s,y_s,z_s\)。

\(R_{s\to b}\)；\(\mathbf t_{s\to b}\)。

\(\mathcal F_b\)；\(o_b\)；\(x_b,y_b,z_b\)。

1. 旋转（rotation）：用旋转矩阵 $R_{s \to b}$ 对齐坐标轴 $\{x_i, y_i, z_i\}$——代表「朝向」；
2. 平移（translation）：用平移向量 $\mathbf{t}_{s \to b}$ 对齐原点 $o_s$ 和 $o_b$——代表「位置」。

$(R, t)$ 合起来完整描述一个刚体位姿，共 6 个自由度（旋转 3 + 平移 3）。

以观察者所在坐标系表示时（课件 p13），如果使用 $\mathcal{F}_s$ 记录坐标，那么 $o_s^s = 0$、$[x_s^s, y_s^s, z_s^s] = I_{3\times3}$，于是：

$$ \mathbf{t}_{s \to b}^s = o_b^s, \qquad R_{s \to b} = [\mathbf{x}_b^s, \mathbf{y}_b^s, \mathbf{z}_b^s] \in \mathbb{R}^{3 \times 3} $$

2.3 换一个观察者：坐标变换公式

点$p$固定在刚体上时，其本体系坐标$p^b$不随该刚体的运动改变。把本体三根轴的贡献相加，再加上本体原点位置，就能得到空间系坐标（课件p16）：

$$ p^s = R_{s \to b}^s\, p^b + \mathbf{t}_{s \to b}^s $$

同一组$(R,t)$也可以作为主动变换，移动在空间系表示的任意点。下面$x^s$与$x'^s$均在同一s系记录，物理含义是移动点，而上一式是在两个系中表达同一个点：

$$ x'^s = R_{s \to b} x^s + \mathbf{t}_{s \to b} $$

3齐次坐标与变换组合

上一节已经看到：旋转是线性变换（$x' = Rx$），平移是仿射变换（$x' = x + t$），在三维坐标中，旋转与平移需要分别写出。如果机械臂有 6 个关节，组合 6 次「旋转+平移」就会展开成较长的嵌套表达式。

齐次坐标（Homogeneous Coordinates）的做法：把三维点加一维变成四维（课件 p20）：

$$ \tilde{x} := \begin{bmatrix} x \\ 1 \end{bmatrix} \in \mathbb{R}^4, \qquad T_{s \to b}^s = \begin{bmatrix} R_{s \to b}^s & \mathbf{t}_{s \to b}^s \\ 0 & 1 \end{bmatrix} $$

验证一下：

$$ \begin{bmatrix} x' \\ 1 \end{bmatrix} = \begin{bmatrix} R & t \\ 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ 1 \end{bmatrix} = \begin{bmatrix} Rx + t \\ 1 \end{bmatrix} $$

旋转和平移，现在都在一个 4×4 矩阵里了。这种变换保持刚体的形状和大小不变，只改变位置和方向——这正是「刚体」变换的定义。

齐次矩阵在四维向量空间中线性作用，三维点所在的末分量为1的切片上对应仿射变换。得到两条实用规则（课件p22）：

通用形式（课件 p21）：

$$ x^1 = T_{1 \to 2}^1 \, x^2 $$

后文中我们默认都在齐次坐标下写公式，省略波浪号 $\tilde{}$。

4多连杆几何：四种关节

机械臂由连杆串成，连杆之间靠关节连接。常见的关节有四种（课件 p26-27 + 笔记）：

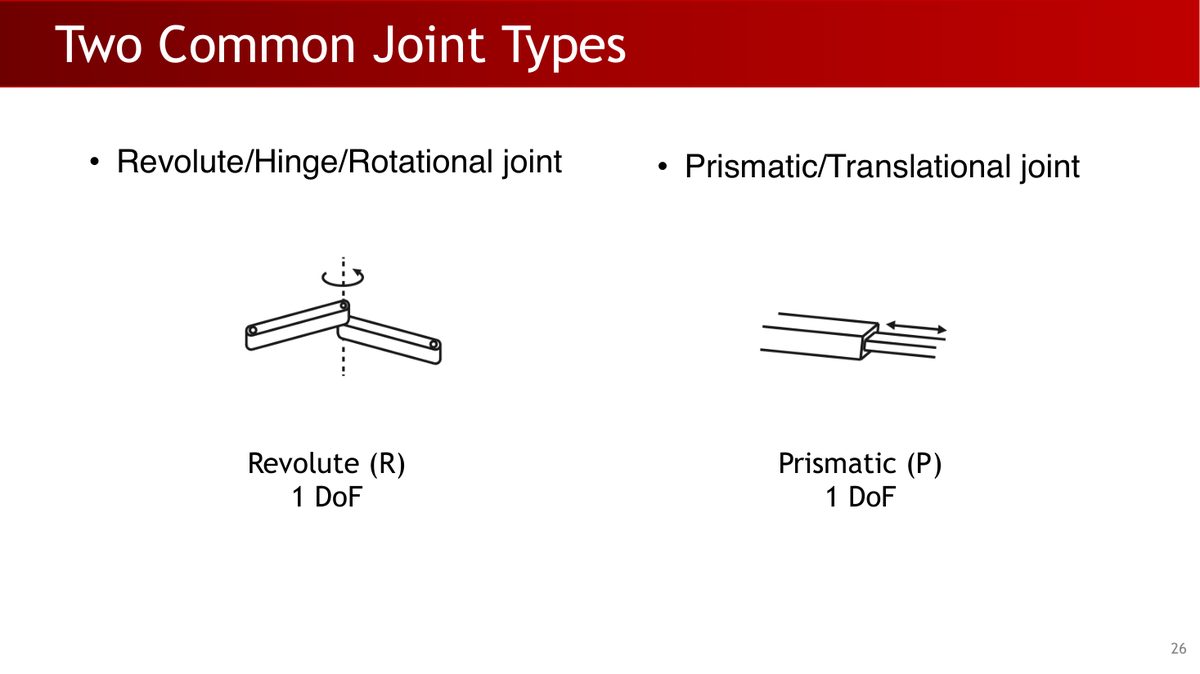

两种常见的关节类型

• 旋转关节/铰链关节/转动关节。
• 移动关节/平移关节。

旋转关节（R）：1个自由度。

移动关节（P）：1个自由度。

对照原课件第26页与完整中文翻译 →

中文翻译

转动关节（R）

1自由度（DoF）

中文翻译

移动关节（P）

1自由度（DoF）

中文翻译

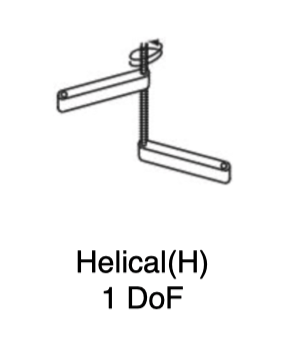

螺旋关节（H）

1自由度（DoF）

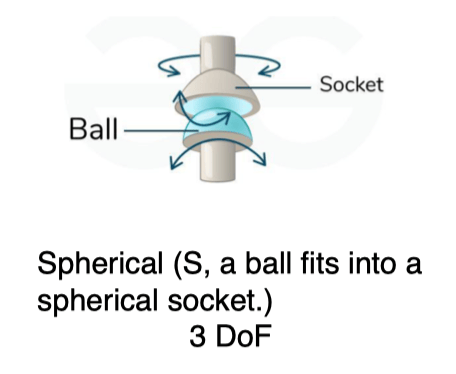

中文翻译

球体；球窝。

球关节（S，球体嵌入球形窝内。）

3自由度（DoF）

基座连杆与末端执行器

一条运动链有两个特殊成员（课件 p28-30）：

• 基座连杆（Base link / Root link）：第 0 号连杆，视为「固定」参考，空间坐标系 $\mathcal{F}_s$ 附着于此；
• 末端执行器连杆（End-effector link）：最后一个连杆，通常是抓手（gripper），末端坐标系 $\mathcal{F}_e$ 附着于此。

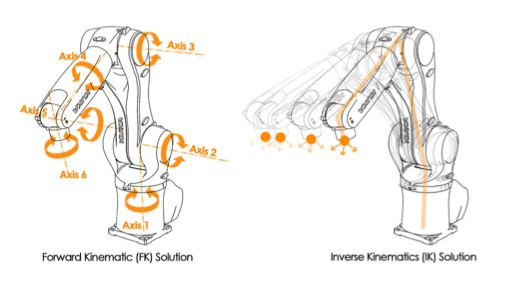

中文翻译

轴1、轴2、轴3、轴4、轴5、轴6。

正向运动学（FK）解。

逆向运动学（IK）解。

52 DoF 机械臂：动手推导变换矩阵

下面用课件的一个小机械臂例子把公式连起来：一个 2 自由度机械臂——一个旋转关节 + 一个滑动关节（课件 p29-32）。

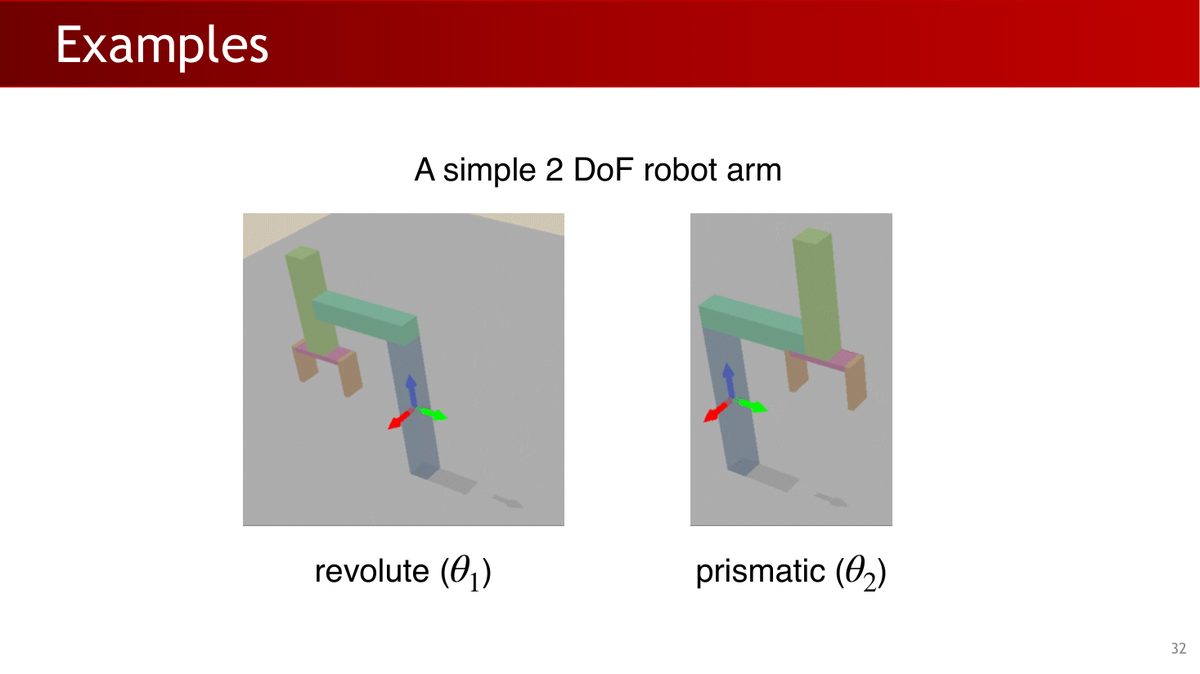

例子

一个简单的2自由度机械臂。

旋转关节（\(\theta _{1}\)）；移动关节（\(\theta _{2}\)）。

对照原课件第32页与完整中文翻译 →

我们的任务是：写出每一对相邻连杆之间的变换矩阵，然后相乘得到「基座 → 末端」的总变换。逐对分析：

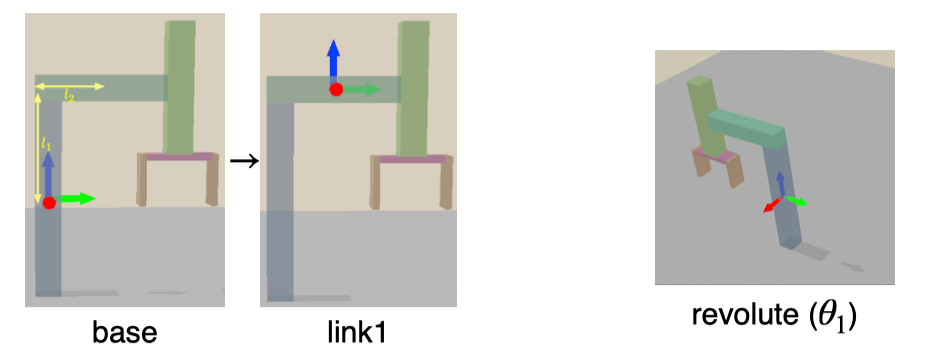

第一步：基座 → link1（旋转关节 $\theta_1$）

中文翻译

基座；\(l_1,l_2\)。

连杆1。

转动关节（\(\theta_1\)）。

$$ T_{0\to1}^0 = \begin{bmatrix}\cos\theta_1&-\sin\theta_1&0&-l_2\sin\theta_1\\ \sin\theta_1&\cos\theta_1&0&l_2\cos\theta_1\\ 0&0&1&l_1\\ 0&0&0&1\end{bmatrix} $$

读矩阵的要点（笔记原话）：旋转部分没影响 z 轴（第三列是 $[0,0,1]^\top$，因为是绕 z 旋转）；平移部分在平面上也有变动——link1 的末端绕 $l_2$ 的左端点转了 $\theta_1$，所以 $x,y$ 平移分量是 $-l_2\sin\theta_1$ 和 $l_2\cos\theta_1$。

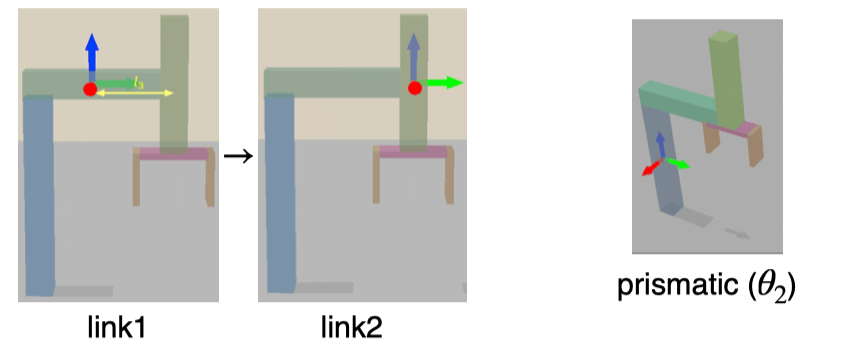

第二步：link1 → link2（滑动关节 $\theta_2$）

中文翻译

连杆1；\(l_3\)。

连杆2。

移动关节（\(\theta_2\)）。

$$ T_{1\to2}^1 = \begin{bmatrix}1&0&0&0\\ 0&1&0&l_3\\ 0&0&1&\theta_2\\ 0&0&0&1\end{bmatrix} $$

滑动关节不旋转，所以旋转部分是单位阵 $I$；平移只在 $y$（固定的 $l_3$）和 $z$（关节变量 $\theta_2$）方向。

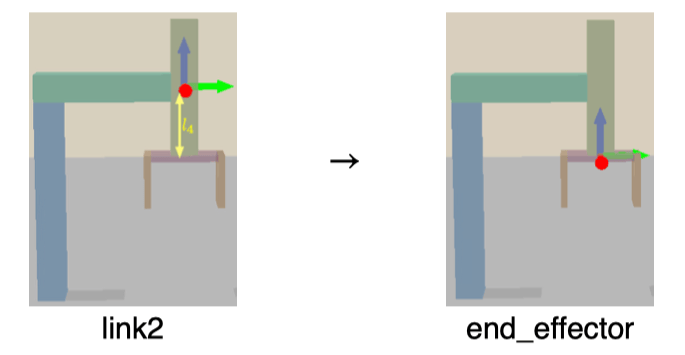

第三步：link2 → 末端执行器（固定的 $l_4$）

中文翻译

连杆2；\(l_4\)。

末端执行器。

$$ T_{2\to3}^2 = \begin{bmatrix}1&0&0&0\\ 0&1&0&0\\ 0&0&1&-l_4\\ 0&0&0&1\end{bmatrix} $$

第四步：链式相乘

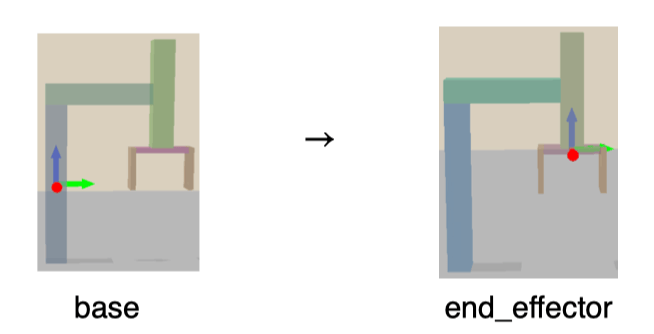

中文翻译

基座。

末端执行器。

$$ T_{0\to3}^{0} = T_{0\to1}^{0} T_{1\to2}^{1} T_{2\to3}^{2} = \begin{bmatrix}\cos\theta_{1}&-\sin\theta_{1}&0&-\sin\theta_{1}(l_{2}+l_{3})\\ \sin\theta_{1}&\cos\theta_{1}&0&\cos\theta_{1}(l_{2}+l_{3})\\ 0&0&1&l_{1}-l_{4}+\theta_{2}\\ 0&0&0&1\end{bmatrix} = \begin{bmatrix}R_{s\to e}^{s}&\mathbf{t}_{s\to e}^{s}\\ 0&1\end{bmatrix} $$

6正运动学与逆运动学

6.1 两种「空间」：关节空间 vs 笛卡尔空间

描述末端执行器的位姿，有两种视角（课件 p38）：

6.2 FK：从关节到末端（简单）

正向运动学（Forward Kinematics, FK）：给定关节角度，计算末端位姿：

$$ T_{s \to e} = f(\theta) $$

对于本章固定基座、已知模型的串联机械臂，给定合法关节配置就能确定末端位姿，计算过程是沿链累乘相邻变换。闭链或浮动基座需另行处理约束及基座状态。

6.3 IK：从末端到关节（困难）

逆向运动学（Inverse Kinematics, IK）：给定目标位姿 $T_{target}$，反求关节角度：

$$ T_{s \to e}(\theta) = T_{target} $$

IK 难在三点（课件 p41）：$f$ 好算但 $f^{-1}$ 通常不好算；可能有多个解，也可能无解；即使有解也可能需要昂贵的计算。因此 IK 有多种求解方法：

• 解析法（Analytical）：直接反解 FK 方程求精确解——只对简单构型可行。判断标准是 Pieper 准则（Pieper, 1968）：6-DoF 机械臂若存在三个相邻旋转关节轴平行（或交于一点），就有闭式解。经典例子：UR5 的第 2、3、4 关节轴平行，满足 Pieper 准则。
• 数值法（Numerical）：用近似和迭代逼近解——更慢（毫秒级）但通用得多。基于雅可比矩阵的数值 IK 是主力方法。

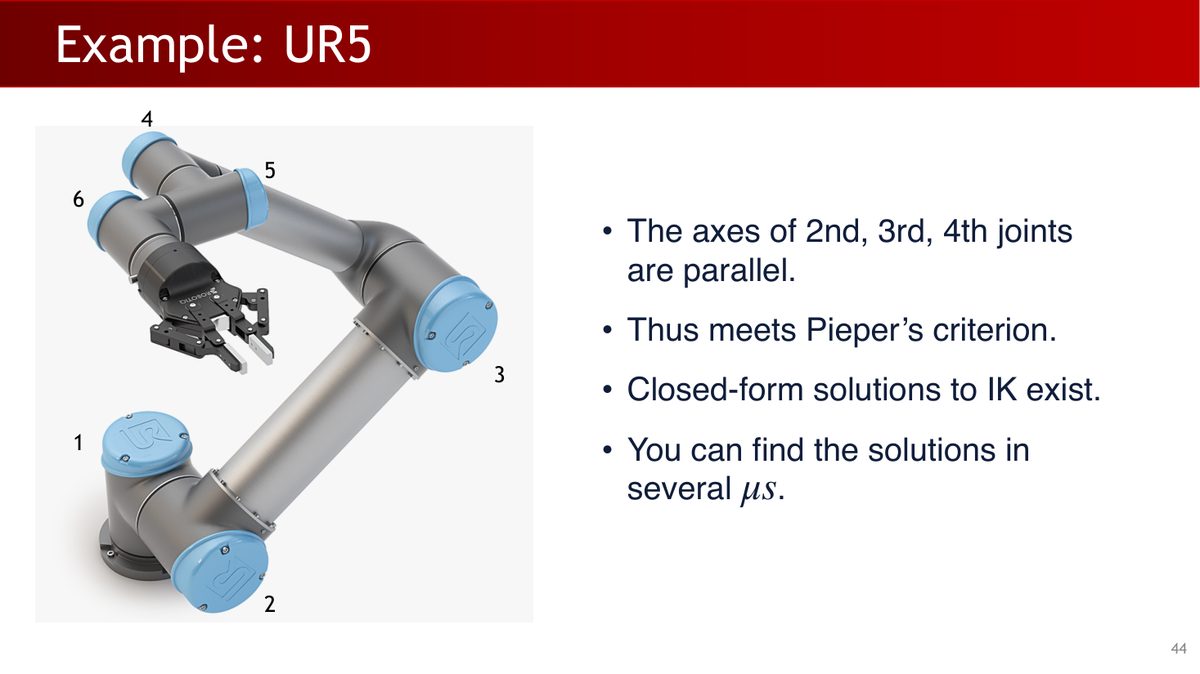

例子：UR5

• 第2、3、4个关节的轴相互平行。
• 因此满足 Pieper 判据。
• 存在逆向运动学的闭式解。
• 可以在几微秒内找到解。

关节编号：1、2、3、4、5、6。

对照原课件第44页与完整中文翻译 →

课件还介绍了一个工业级数值 IK 求解器：NVIDIA cuRobo——它的思路是把 IK 变成优化问题，并用 GPU 并行加速：

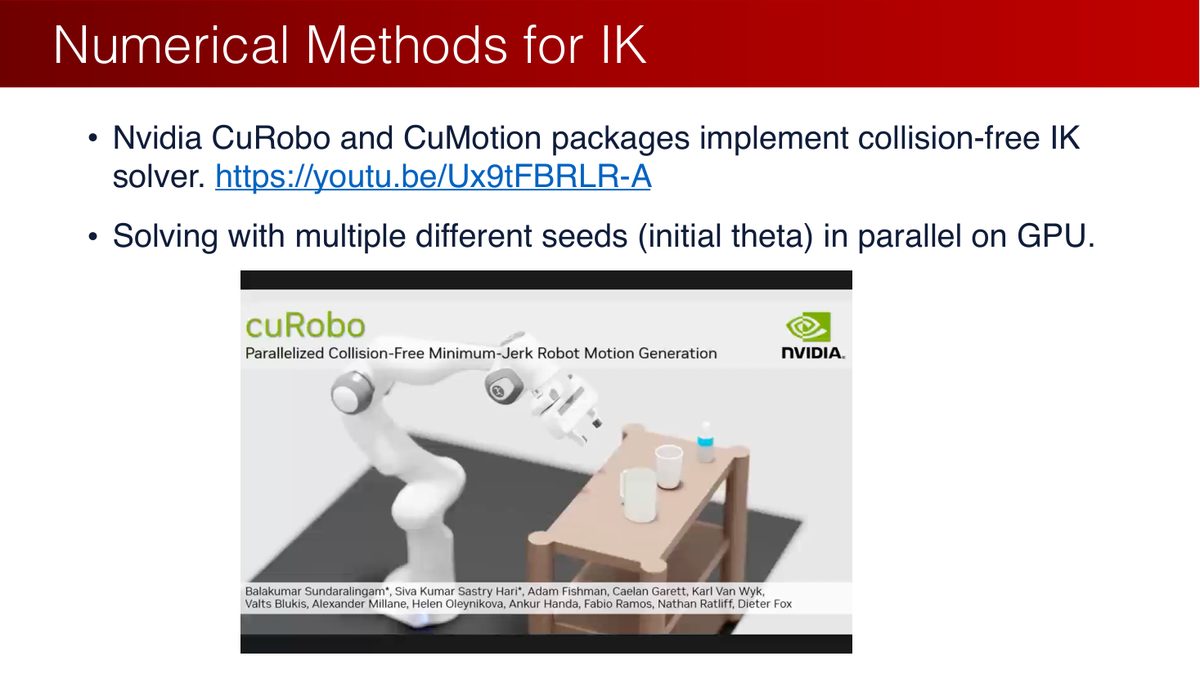

逆向运动学的数值方法

• NVIDIA 的 cuRobo 和 cuMotion 软件包实现了无碰撞逆向运动学求解器。https://youtu.be/Ux9tFBRLR-A
• 在 GPU 上使用多个不同种子（初始 \(\theta\)）并行求解。

cuRobo：并行化的无碰撞最小加加速度机器人运动生成。

NVIDIA。

Balakumar Sundaralingam*、Siva Kumar Sastry Hari*、Adam Fishman、Caelan Garrett、Karl Van Wyk、Valts Blukis、Alexander Millane、Helen Oleynikova、Ankur Handa、Fabio Ramos、Nathan Ratliff、Dieter Fox。

对照原课件第46页与完整中文翻译 →

1. 选定一个初始值 $\theta_0$；
2. 建立位置误差、朝向误差及约束的优化目标。可写作$\min_\theta \lambda_p\|t(\theta)-t_{target}\|^2+\lambda_R d(R(\theta),R_{target})^2$，其中权重用于匹配米与弧度的尺度；齐次矩阵差仅是简化示意。
3. 迭代直到收敛；
4. GPU并行尝试多个初始配置，提高寻找可行解的机会。得到解后，还需检查位姿误差和约束是否满足。

6.4 为什么是 6 或 7 自由度？

三维空间中任意刚体位姿需要 6 个独立参数描述（旋转 3 + 平移 3）。因此：

• 6 DoF 是「完全自由度」：在非奇异构型下可局部满足 6 维位姿要求；目标仍须在可达工作空间内，IK 可能无解（有解时可能需数值求解；满足相应 Pieper 准则的结构可求解析解）；
• 7 DoF 是「冗余自由度」：多出 1 个自由度扩大解空间，更可能找到无碰撞的可行解（6 个自由度有解但可能全都碰撞）；
• 自由度需按任务与成本选择：更多关节扩大运动灵活性，也增加建模、控制与维护复杂度。6或7自由度是机械臂中的常见选择，其他机构和任务可采用不同数量。

6.5 应用：策略网络该在哪个空间预测动作？

第 1 章说过，VLA 模型的输出就是动作。现在可以问一个更深的问题：动作应该在关节空间还是笛卡尔空间表示？（笔记中的对比）

7SO(3) 与 SE(3)：旋转的数学空间

接下来换个视角：把「所有旋转」和「所有刚体变换」看作数学集合，理解它们的结构（课件 p48-53）。

拆解名字里的三个词（课件 p50-51）：

• Group（群）：粗略地说，对矩阵乘法封闭——两个旋转相乘还是旋转；
• Orthogonal（正交）：$RR^\top = I$，即列向量两两正交且长度为 1；
• Special（特殊）：$\det(R) = 1$。所有正交矩阵组成 $O(3)$，其中 $\det = -1$ 的那部分是「旋转 + 镜像」，会翻转手性；旋转矩阵是 $\mathrm{SO}(3) \subset \mathrm{O}(3)$，保证应用后手性不变。

8欧拉角与万向锁

欧拉角（Euler Angles）用三个连续旋转描述任意旋转，最大的优点是直观——每个角度都有物理意义（课件 p55）。先建立画面感：

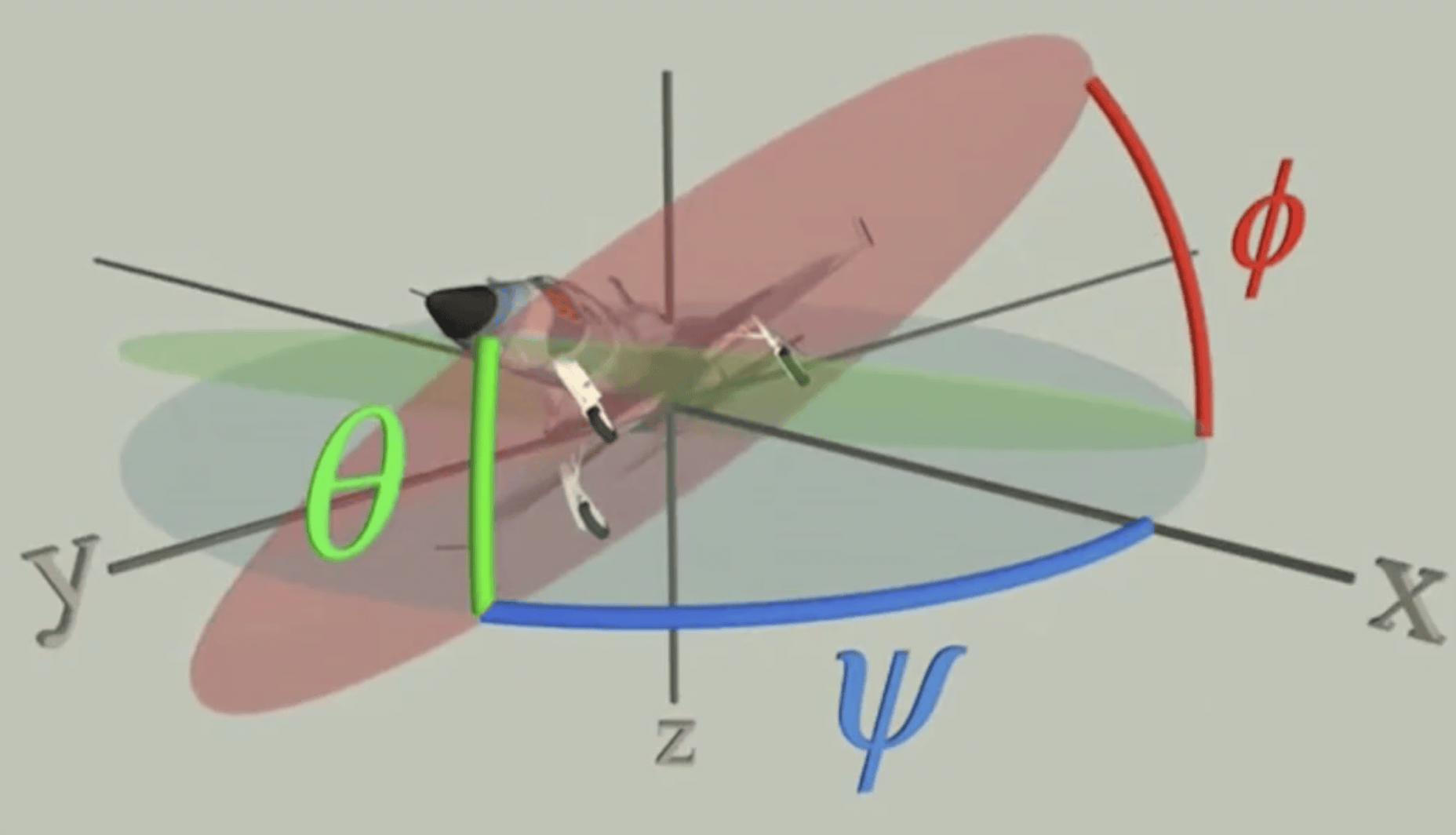

中文翻译

\(x,y,z\)；\(\phi,\theta,\psi\)。

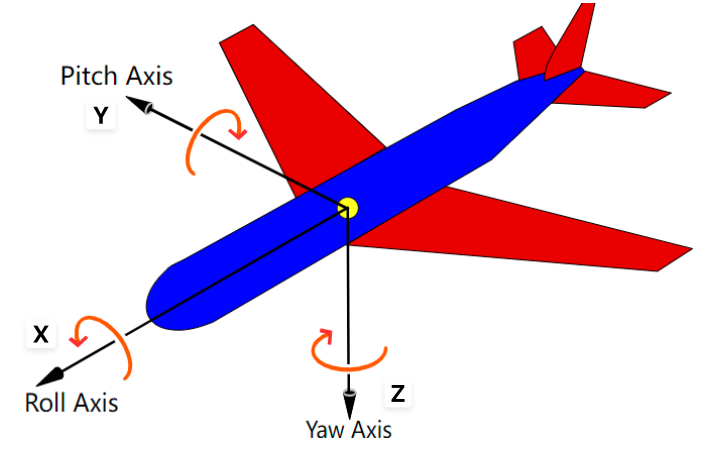

中文翻译

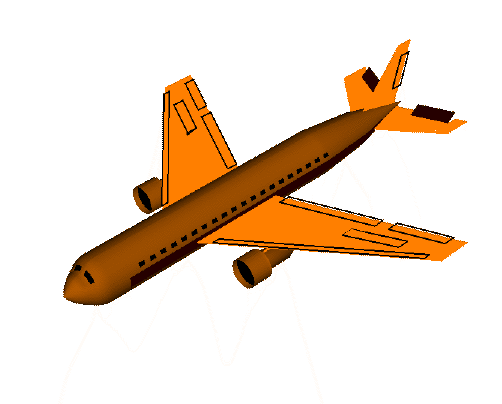

俯仰轴：Y。

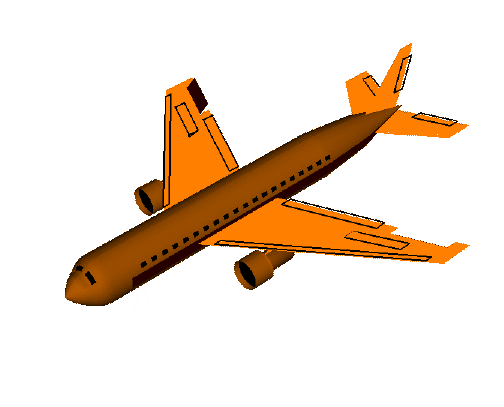

滚转轴：X。

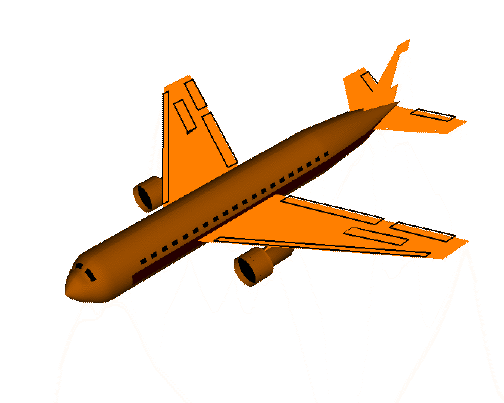

偏航轴：Z。

绕主轴的旋转矩阵为（课件 p57）：

$$ R_{x}(\alpha):=\begin{bmatrix}1&0&0\\0&\cos\alpha&-\sin\alpha\\0&\sin\alpha&\cos\alpha\end{bmatrix},\quad R_{y}(\beta):=\begin{bmatrix}\cos\beta&0&\sin\beta\\0&1&0\\-\sin\beta&0&\cos\beta\end{bmatrix},\quad R_{z}(\gamma):=\begin{bmatrix}\cos\gamma&-\sin\gamma&0\\\sin\gamma&\cos\gamma&0\\0&0&1\end{bmatrix} $$

本章明确采用$R=R_z(\alpha)R_y(\beta)R_x(\gamma)$。列向量下，相对于固定参考轴先转X轴$\gamma$，再转Y轴$\beta$，最后转Z轴$\alpha$；也可等价读成随动轴Z—Y—X顺序。此处$\gamma$是横滚、$\beta$是俯仰、$\alpha$是偏航，使用公式时，以这里规定的轴、顺序和角度名称为准。

使用欧拉角时，需要考虑表示不唯一与万向锁：

情况1：表示不唯一

同一个旋转矩阵可能对应多组欧拉角（课件 p58）：

$$ R_z(45°)R_y(90°)R_x(45°) = R_z(90°)R_y(90°)R_x(90°) = \begin{bmatrix}0&0&1\\0&1&0\\-1&0&0\end{bmatrix} $$

情况2：万向锁（Gimbal Lock）

当中间角$\beta=\pi/2$时，欧拉角到旋转的映射在该点退化：三个参数的微小变化只能产生两个独立旋转方向。物体仍具有三维旋转能力，出问题的是这组坐标。把角代入矩阵即可看见：

$$ R_y(\pi/2)R_x(\gamma) = \begin{bmatrix} 0 & \sin\gamma & \cos\gamma \\ 0 & \cos\gamma & -\sin\gamma \\ -1 & 0 & 0 \end{bmatrix} $$

再左乘 $R_z(\alpha)$：

$$ R = R_z(\alpha)\,R_y(\pi/2)\,R_x(\gamma) = \begin{bmatrix} 0 & -\sin(\alpha-\gamma) & \cos(\alpha-\gamma) \\ 0 & \cos(\alpha-\gamma) & \sin(\alpha-\gamma) \\ -1 & 0 & 0 \end{bmatrix} $$

结果只依赖$\alpha-\gamma$。同时增加两者相同的角度，矩阵不变；因此无法从此矩阵唯一恢复这两个角，也无法用这一点的三个局部参数方向表达全部小旋转。

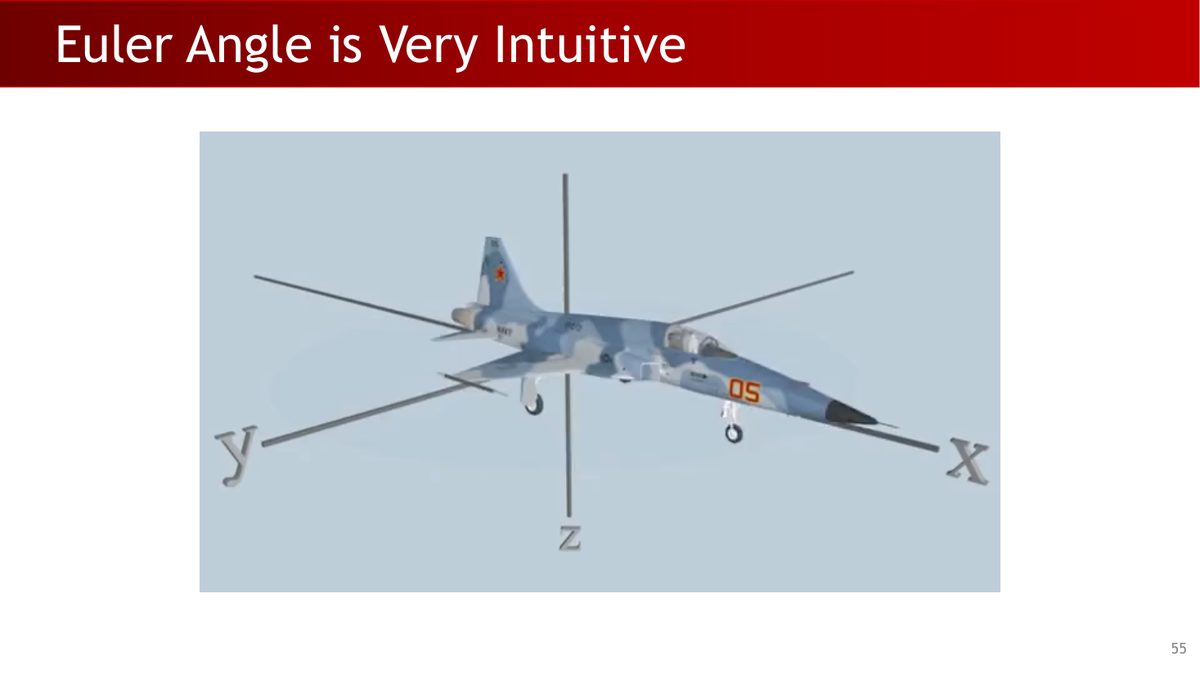

欧拉角非常直观

坐标轴：x、y、z。

对照原课件第55页与完整中文翻译 →

9轴角与罗德里格斯公式

第二种参数化从一条定理出发（课件 p62）：

任意$R\in\mathrm{SO}(3)$都能表示为绕某条单位轴$\hat\omega$转角$\theta$：$R=\mathrm{Rot}(\hat\omega,\theta)$。可选择$\theta\in[0,\pi]$；恒等旋转取零角，轴任意，半圈旋转的正反轴等价。

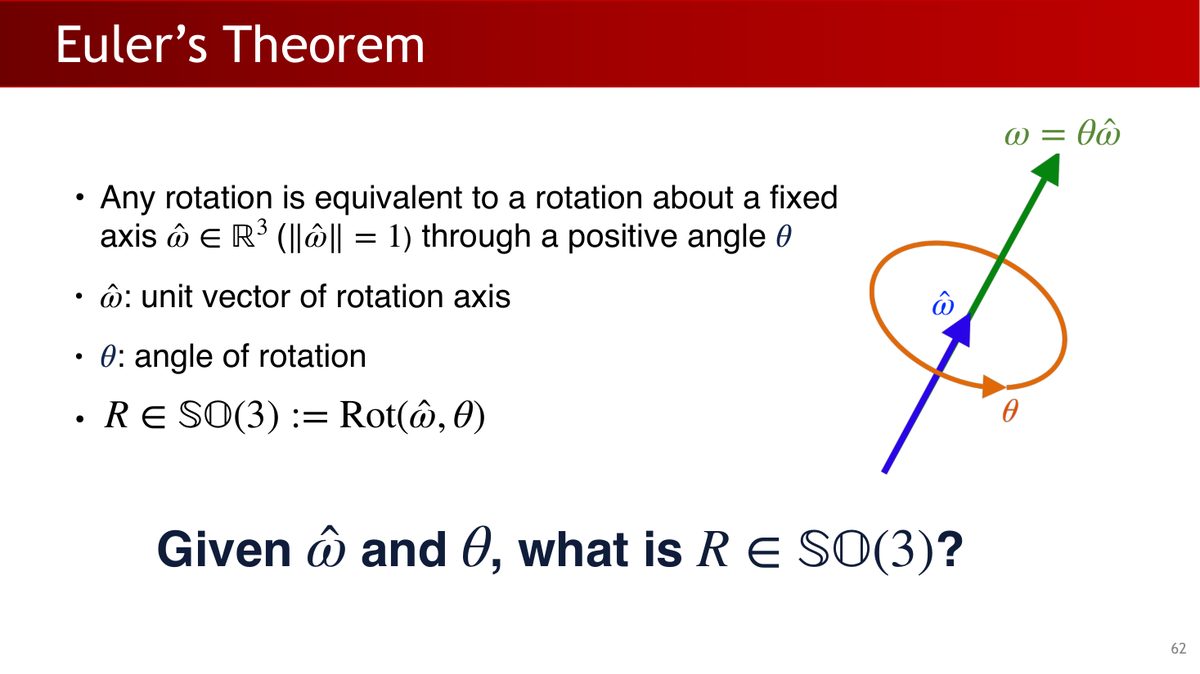

欧拉定理

• 任意旋转都等价于绕一条固定轴 \(\hat{\omega } \in \mathbb{R}^{3}\)（\(\lVert \hat{\omega }\rVert = 1\)）转过正角度 \(\theta\)。
• \(\hat{\omega }\)：旋转轴的单位向量。
• \(\theta\)：旋转角度。
• \[R \in \mathrm{SO}(3) := \operatorname{Rot}(\hat{\omega }, \theta )\]

图中：\(\omega = \theta \hat{\omega }\)。

给定 \(\hat{\omega }\) 和 \(\theta\text{，}R \in \mathrm{SO}(3)\) 是什么？

对照原课件第62页与完整中文翻译 →

接下来的问题是：给定 $(\hat{\omega}, \theta)$，如何写出旋转矩阵 $R$？罗德里格斯公式给出这一转换。推导时先引入叉乘矩阵。

9.1 工具：叉乘矩阵（反对称矩阵）

对向量 $\mathbf{u} = [x, y, z]^\top$ 定义叉乘矩阵 $K$（课件 p63）：

$$ K = \begin{bmatrix} 0 & -z & y \\ z & 0 & -x \\ -y & x & 0 \end{bmatrix}, \qquad K\mathbf{v} = \mathbf{u} \times \mathbf{v} $$

即「左乘 $K$」和「与 $\mathbf{u}$ 叉乘」是同一回事。叉乘从二元运算变成了线性变换。

9.2 罗德里格斯公式（向量形式）

向量 $\mathbf{v}$ 绕单位轴 $\mathbf{u}$ 旋转 $\theta$ 后的结果：

$$ \mathbf{v}' = \cos\theta\,\mathbf{v} + (1-\cos\theta)(\mathbf{u}\cdot\mathbf{v})\mathbf{u} + \sin\theta\,(\mathbf{u}\times\mathbf{v}) $$

中文翻译

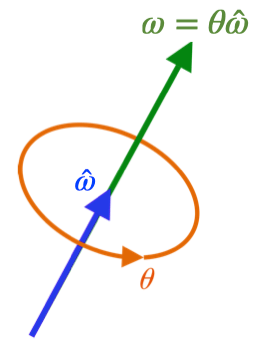

\(\boldsymbol\omega=\theta\hat{\boldsymbol\omega}\)；\(\hat{\boldsymbol\omega}\)；\(\theta\)。

9.3 罗德里格斯公式（矩阵形式）与指数坐标

把向量形式改写为矩阵（笔记的推导，课件 p64-70 则用泰勒展开推导）：

$$ R_\theta = \cos\theta\, I + (1-\cos\theta)\,\mathbf{u}\mathbf{u}^\top + \sin\theta\, K $$

课件用矩阵指数连接这些结果：利用 $K^3 = -K$（验证：$K\mathbf{u} = \mathbf{u}\times\mathbf{u} = 0$，于是 $K^3 = K(\mathbf{u}\mathbf{u}^\top - I) = -K$），对矩阵指数做泰勒展开：

$$ \begin{aligned} e^{\theta K} &= I + \theta K + \frac{\theta^2}{2!}K^2 + \frac{\theta^3}{3!}K^3 + \cdots \\ &= I + \left(\theta - \frac{\theta^3}{3!} + \cdots\right)K + \left(\frac{\theta^2}{2!} - \frac{\theta^4}{4!} + \cdots\right)K^2 \\ &= I + \sin\theta\,K + (1-\cos\theta)K^2 = R_\theta \end{aligned} $$

因此，绕轴旋转可写成矩阵指数：

$$ \mathrm{Rot}(\hat{\omega}, \theta) = e^{[\hat{\omega}]\theta} $$

其中 $\vec{\theta} = \hat{\omega}\theta$ 称为旋转向量 / 指数坐标（exponential coordinate）——方向和轴一致，长度是旋转角。这把轴角表示与矩阵指数联系起来。

9.4 从旋转矩阵反求轴角

唯一性问题（课件 p71）：$(\hat{\omega}, \theta)$ 与 $(-\hat{\omega}, 2\pi-\theta)$ 是同一旋转；$R = I$ 时 $\theta = 0$，轴任意；$\theta = \pi$ 时（$\mathrm{tr}(R) = -1$）绕 $\pm\hat{\omega}$ 结果相同。若限制 $\theta \in (0, \pi)$，则大部分旋转的轴角表示唯一，且可反求（对罗德里格斯公式取迹即可证明）：

$$ \theta = \arccos\frac{1}{2}\big[\mathrm{tr}(R) - 1\big], \qquad [\hat{\omega}] = \frac{1}{2\sin\theta}(R - R^\top) $$

9.5 应用：旋转距离

两个姿态 $R_1$、$R_2$ 差多少？自然的度量是「从 $R_1$ 转到 $R_2$ 所需的最小旋转角」（课件 p72）。因为 $(R_2 R_1^\top) R_1 = R_2$，这个相对旋转就是 $R_2 R_1^\top$，于是：

$$ \mathrm{dist}(R_1, R_2) = \theta(R_2 R_1^\top) = \arccos\left(\frac{1}{2}\big[\mathrm{tr}(R_2 R_1^\top) - 1\big]\right) $$

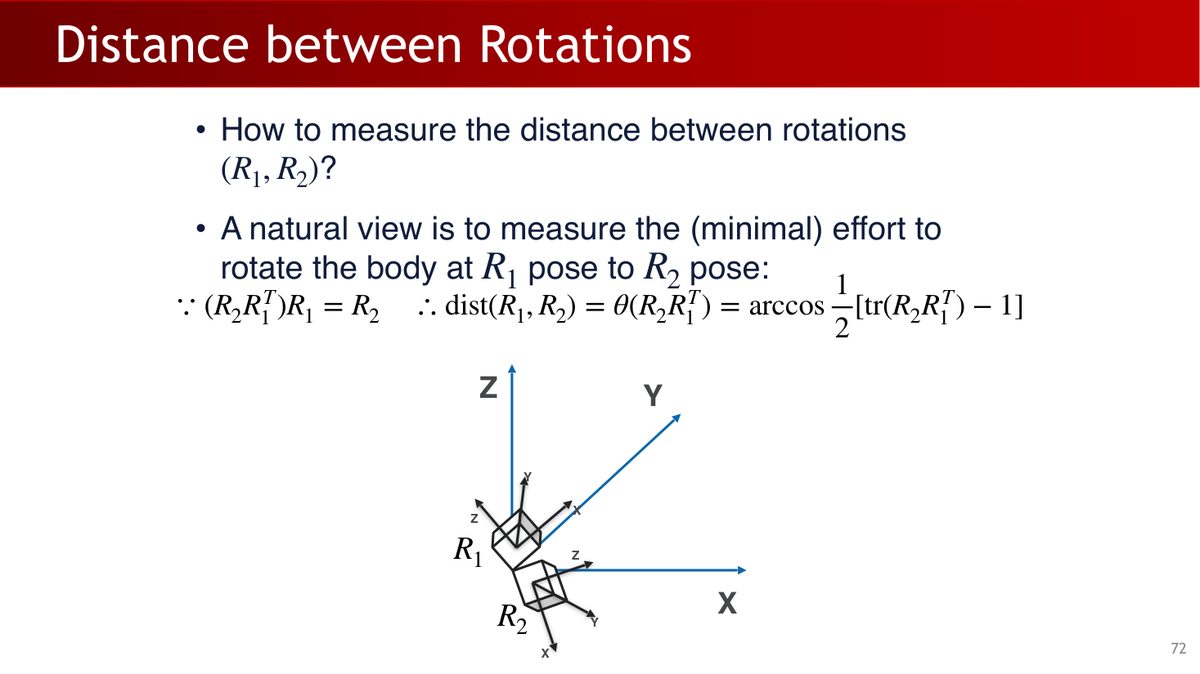

旋转之间的距离

• 如何度量旋转 \((R_{1}, R_{2})\) 之间的距离？
• 一种自然的观点，是度量将刚体从 \(R_{1}\) 位姿旋转到 \(R_{2}\) 位姿所需的（最小）努力：

因为 \((R_{2}R_{1}^{T})R_{1} = R_{2}\)，

所以 \(\operatorname{dist}(R_{1}, R_{2}) = \theta (R_{2}R_{1}^{T}) = \arccos(\frac{\operatorname{tr}(R_{2}R_{1}^{T})-1}{2})\)。

图中坐标轴：X、Y、Z；两个朝向：\(R_{1}\)、\(R_{2}\)。

对照原课件第72页与完整中文翻译 →

最后留一个引子：下一章的主角四元数，与轴角表示紧密相关——它把 $\hat{\omega}$ 和 $\theta$ 打包进 4 个数，没有欧拉角的万向锁，但 $q$ 与 $-q$ 仍表示同一旋转，且运算（组合、插值）比矩阵便宜得多。

10本章小结

11动手实践

本章没有配套的新作业（原课程作业 1 的 FK 部分正是本章内容），可以结合第1章作业1的代码完成下面三个练习，检验自己能否把公式写成计算步骤。

练习 1：实现罗德里格斯公式（10 分钟）

用 numpy 实现 9.3 节的矩阵形式，并验证「绕 z 轴转 90°」的结果：

import numpy as np

def rodrigues(u: np.ndarray, theta: float) -> np.ndarray:
    """绕单位轴 u 旋转 theta，返回 3x3 旋转矩阵"""
    u = np.asarray(u, dtype=float)
    if u.shape != (3,) or not np.all(np.isfinite(u)):
        raise ValueError("旋转轴必须是包含三个有限数的向量")
    norm = np.linalg.norm(u)
    if norm == 0:
        raise ValueError("旋转轴不能为零向量")
    u = u / norm
    K = np.array([
        [0, -u[2], u[1]],
        [u[2], 0, -u[0]],
        [-u[1], u[0], 0],
    ])
    return np.cos(theta)*np.eye(3) + (1-np.cos(theta))*np.outer(u,u) + np.sin(theta)*K

# 验证：绕 z 轴转 90°，x 轴应该转到 y 轴
R = rodrigues(np.array([0.,0.,1.]), np.pi/2)
x_new = R @ np.array([1.,0.,0.])
print(x_new)      # 期望 ≈ [0, 1, 0]
assert np.allclose(x_new, [0, 1, 0], atol=1e-9)

挑战：实现反函数——给定 $R$，用 $\theta = \arccos\frac{1}{2}(\mathrm{tr}(R)-1)$ 和 $[\hat{\omega}] = \frac{1}{2\sin\theta}(R-R^\top)$ 反解轴角，验证与输入一致。

练习2：验证课件两自由度运动链（20分钟）

本练习单独构造课件的两自由度运动链，验证相邻变换的连乘与手推位置公式。它和作业中的RobotModel.fk使用相同原理；课件模型与Galbot URDF模型不同，两者的预期数值应分别按各自模型计算。

# 取本章 2 DoF 例子的参数：theta1=30°, theta2=0.1, l1=0.5, l2=0.3, l3=0.2, l4=0.1
import numpy as np
t1 = np.deg2rad(30); t2 = 0.1
l1, l2, l3, l4 = 0.5, 0.3, 0.2, 0.1

T01 = np.array([[np.cos(t1),-np.sin(t1),0,-l2*np.sin(t1)],
                [np.sin(t1), np.cos(t1),0, l2*np.cos(t1)],
                [0,0,1,l1],[0,0,0,1]])
T12 = np.array([[1,0,0,0],[0,1,0,l3],[0,0,1,t2],[0,0,0,1]])
T23 = np.array([[1,0,0,0],[0,1,0,0],[0,0,1,-l4],[0,0,0,1]])

T03 = T01 @ T12 @ T23
print(T03)   # 末端位置 = 最后一列的前三个数
# 对照 5.4 节的公式：t_x = -sin(t1)(l2+l3), t_y = cos(t1)(l2+l3), t_z = l1-l4+t2
expected_t = np.array([-np.sin(t1)*(l2+l3), np.cos(t1)*(l2+l3), l1-l4+t2])
assert np.allclose(T03[:3,3], expected_t, atol=1e-9)
print("✓ 与手推公式一致")

练习 3：实现旋转距离（5 分钟）

def rot_dist(R1: np.ndarray, R2: np.ndarray) -> float:
    """两个旋转之间的最小旋转角（弧度）"""
    return np.arccos(np.clip((np.trace(R2 @ R1.T) - 1)/2, -1, 1))

print(rot_dist(np.eye(3), rodrigues(np.array([1.,0,0]), np.pi/3)))  # ≈ 1.0472 (= π/3)
