第2章 · 原课件与完整中文翻译

第2讲：机器人学 I

王鹤教授

北京大学（1898年）

具身感知与交互实验室（EPIC）

2025年秋季

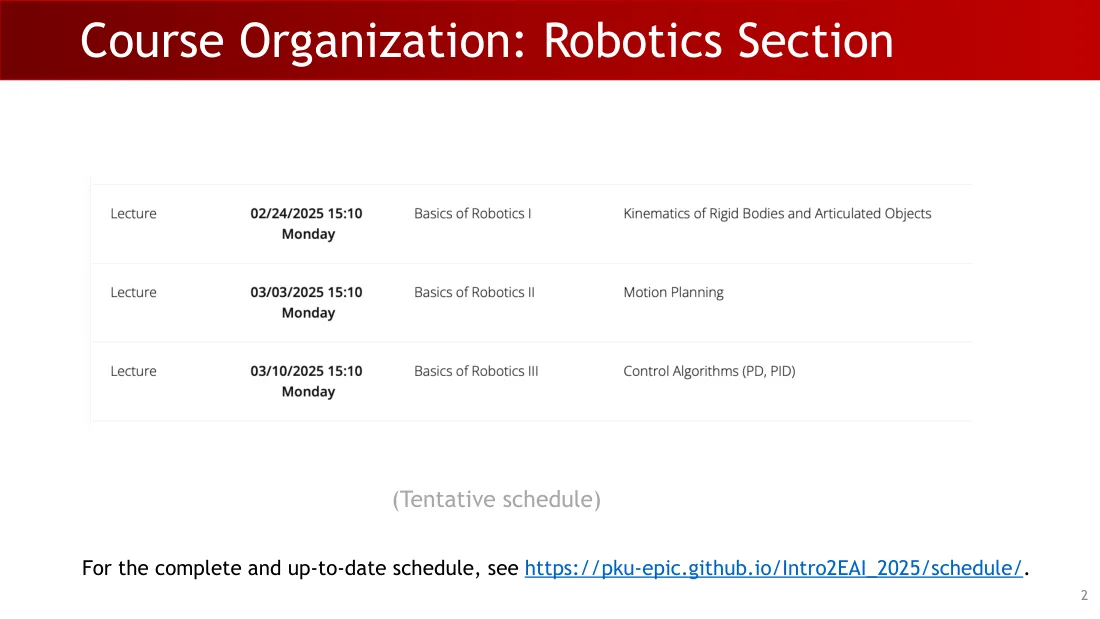

（暂定安排）

完整且最新的安排见 https://pku-epic.github.io/Intro2EAI_2025/schedule/。

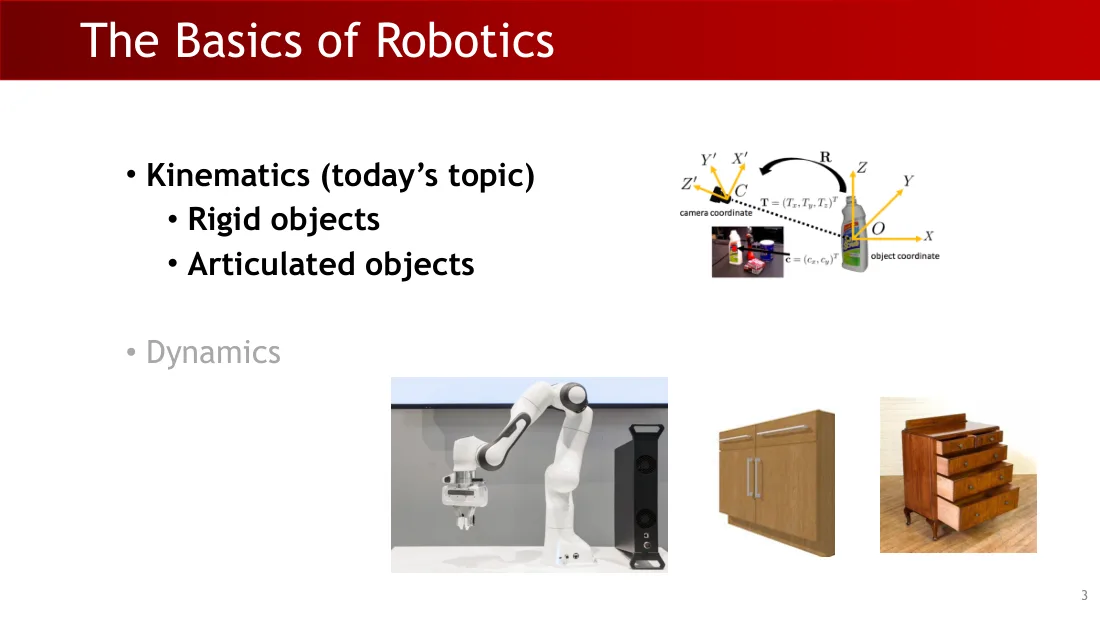

• 运动学（今天的主题）。
  • 刚体。
  • 关节物体。
• 动力学。

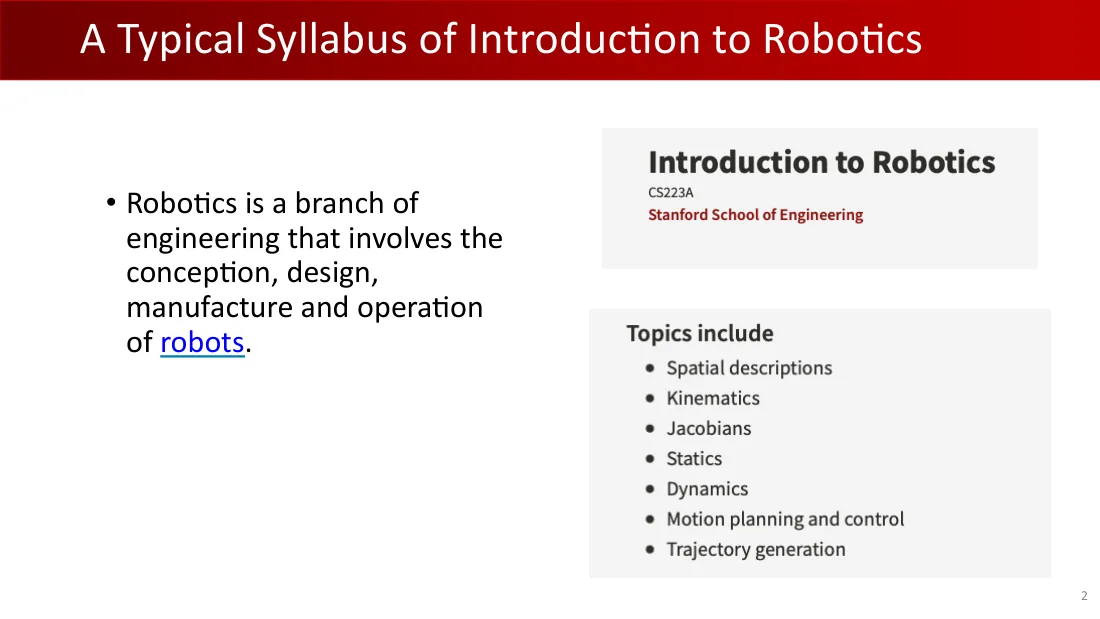

• 机器人学是工程学的一个分支，涉及机器人的构思、设计、制造和运行。

机器人学导论，CS223A，斯坦福大学工程学院。

内容包括：

• 空间描述。
• 运动学。
• 雅可比矩阵。
• 静力学。
• 动力学。
• 运动规划与控制。
• 轨迹生成。

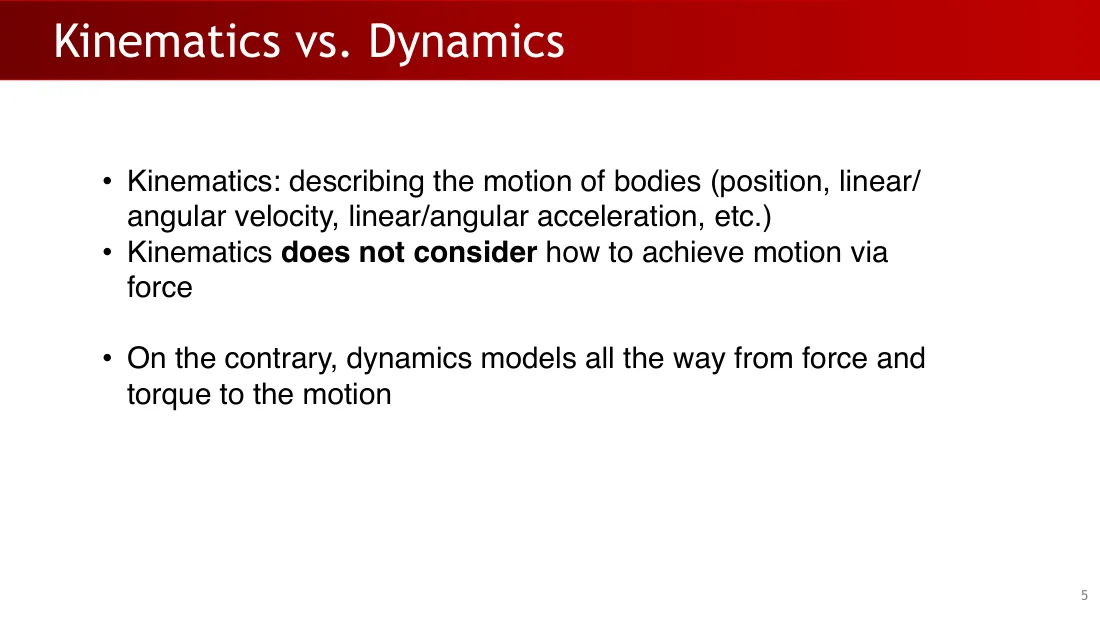

• 运动学：描述物体的运动（位置、线速度/角速度、线加速度/角加速度等）。
• 运动学不考虑如何通过力来实现运动。
• 与此相反，动力学建立从力和力矩到运动的完整模型。

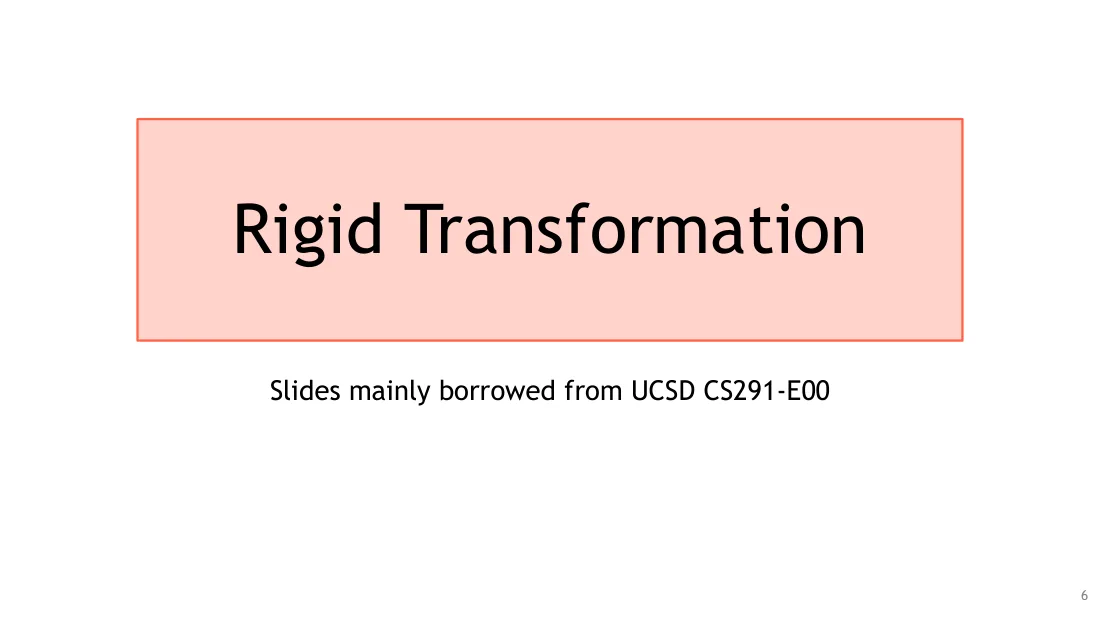

幻灯片主要借用自加州大学圣迭戈分校 UCSD CS291-E00。

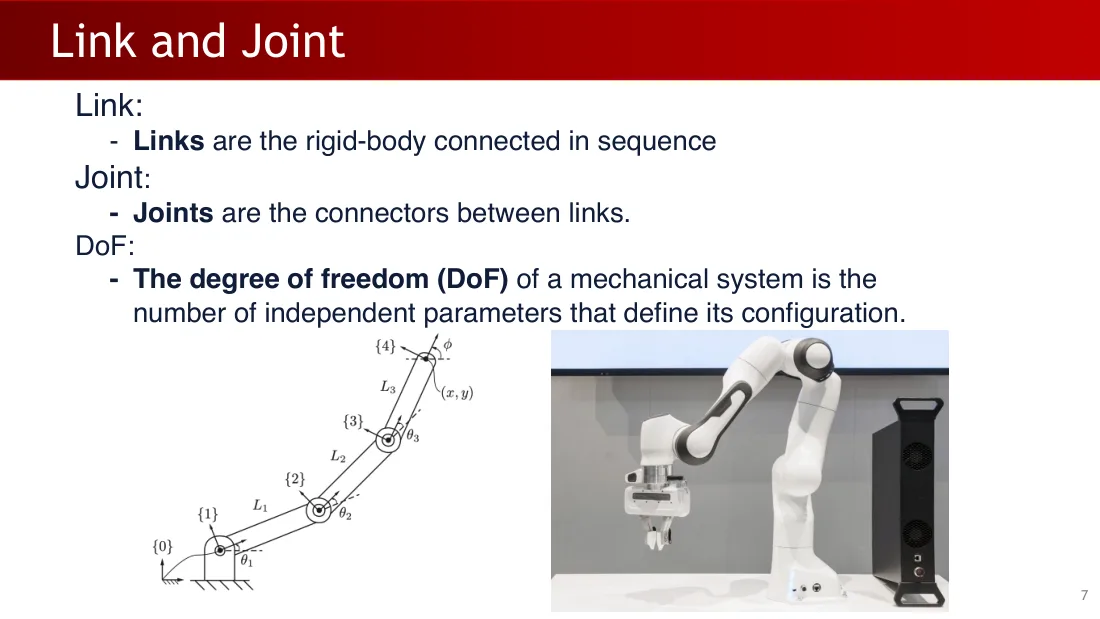

连杆：

• 连杆是按顺序连接的刚体。

关节：

• 关节是连杆之间的连接器。

自由度：

• 一个机械系统的自由度（DoF）是定义其配置所需的独立参数的数量。

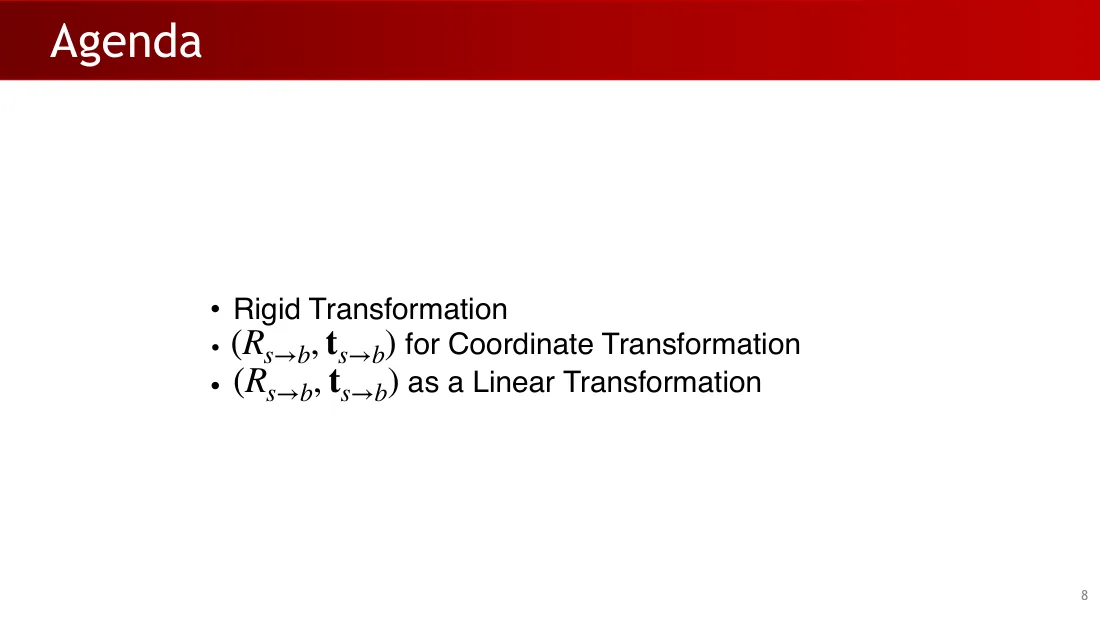

• 刚体变换。
  • 用于坐标变换的 \((R_{s\to b}, t_{s\to b})\)。
  • 将 \((R_{s\to b}, t_{s\to b})\) 表示为线性变换。

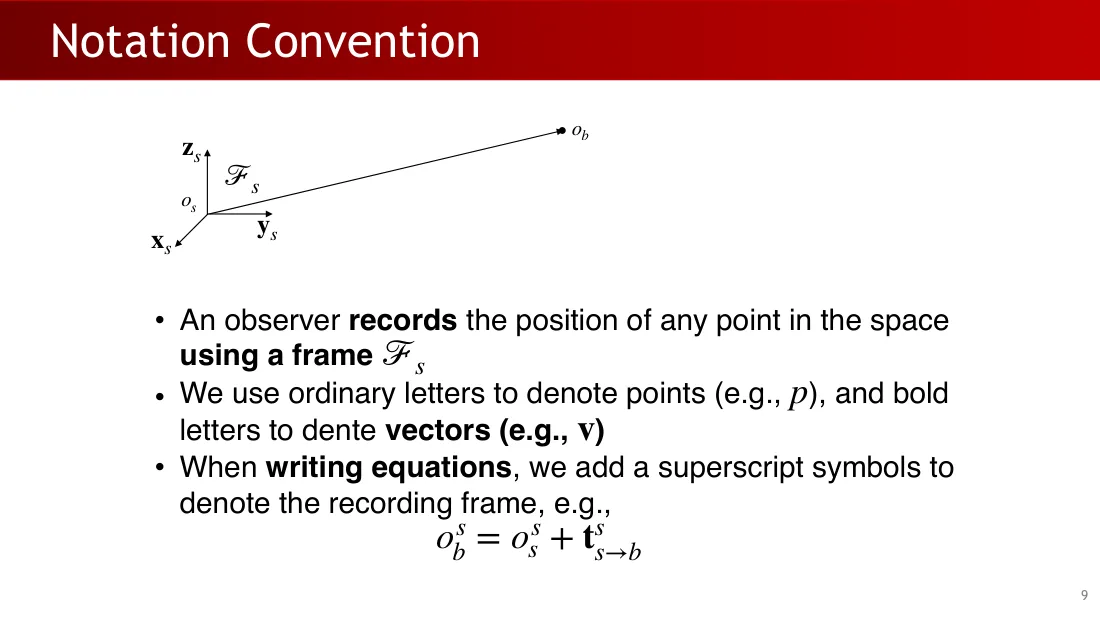

• 观察者使用坐标系 \(F_s\) 记录空间中任意点的位置。
• 使用普通字母表示点（例如 p），用粗体字母表示向量（例如 v）。
• 写方程时，用上标表示记录坐标的坐标系，例如 \(o_b^{s} = o_s^{s} + t_{s\to b}^{s}\)。

图中：\(F_s\)；原点 \(o_s\)、\(o_b\)；坐标轴 \(x_s\)、\(y_s\)、\(z_s\)。

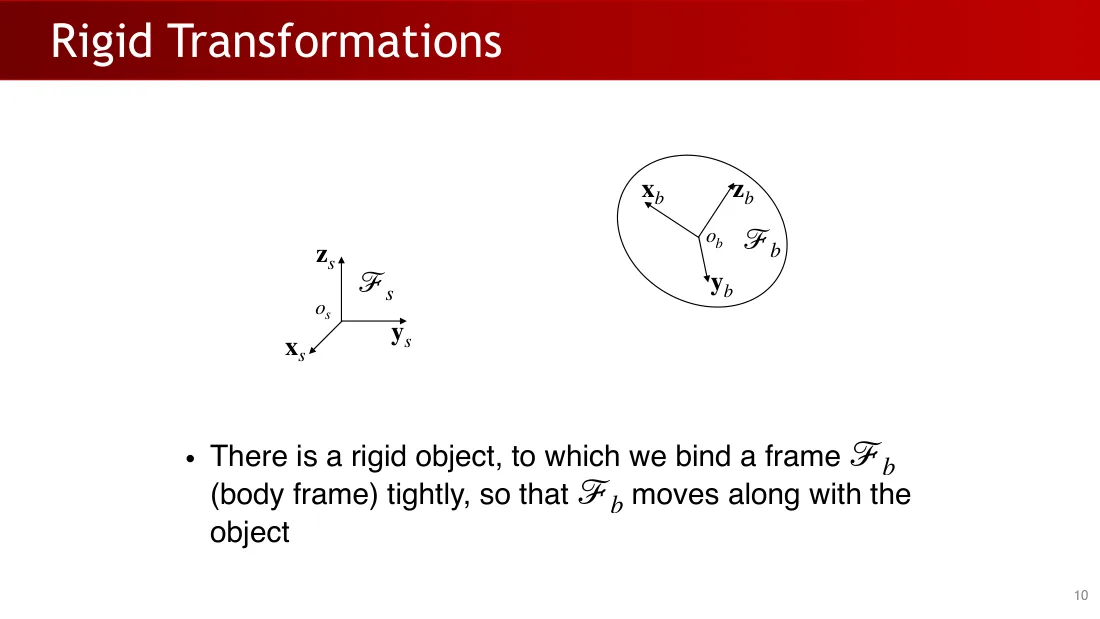

• 给定一个刚体，将坐标系 \(F_b\)（物体坐标系）与之牢固绑定，使 \(F_b\) 随物体一起移动。

图中：\(F_s\)、\(F_b\)；原点 \(o_s\)、\(o_b\)；坐标轴 \(x_s\)、\(y_s\)、\(z_s\) 与 \(x_b\)、\(y_b\)、\(z_b\)。

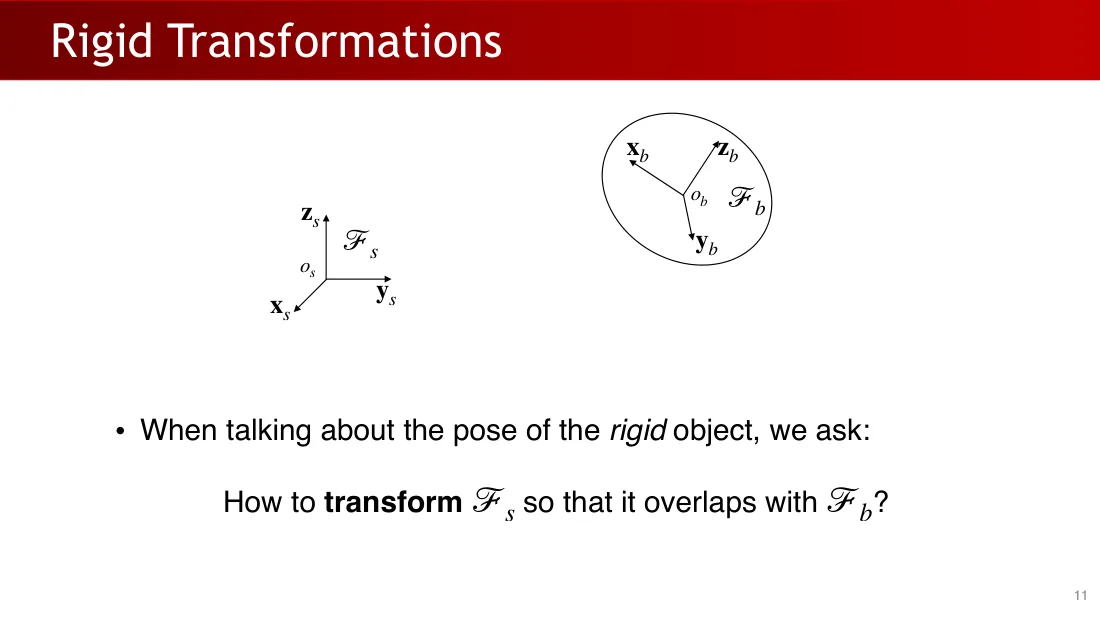

• 谈论刚体位姿时，我们问：

怎样变换 \(F_s\)，才能使它与 \(F_b\) 重合？

图中：\(F_s\)、\(F_b\)；原点 \(o_s\)、\(o_b\)；坐标轴 \(x_s\)、\(y_s\)、\(z_s\) 与 \(x_b\)、\(y_b\)、\(z_b\)。

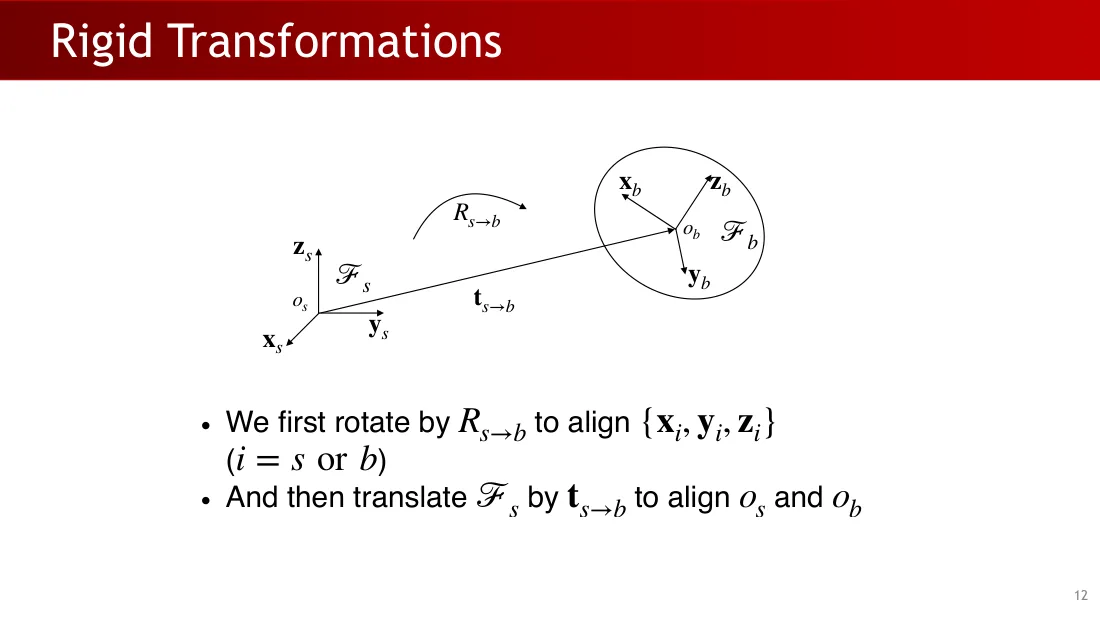

• 先用 \(R_{s\to b}\) 旋转，使各轴 \(\{x_i, y_i, z_i\}\) 对齐（\(i = s\) 或 b）。
• 再将 \(F_s\) 平移 \(t_{s\to b}\)，使 \(o_s\) 和 \(o_b\) 对齐。

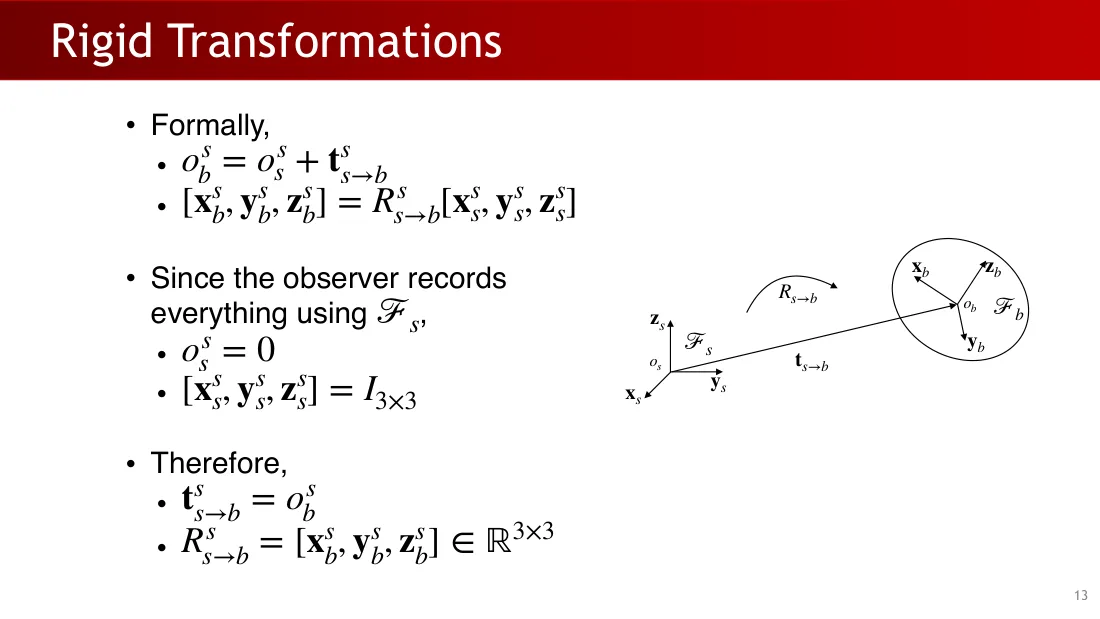

• 形式上，
  • \[o_b^{s} = o_s^{s} + t_{s\to b}^{s}\]
  • \[[x_b^{s}, y_b^{s}, z_b^{s}] = R_{s\to b}^{s}[x_s^{s}, y_s^{s}, z_s^{s}]\]
• 因为观察者使用 \(F_s\) 记录一切，
  • \[o_s^{s} = 0\]
  • \[[x_s^{s}, y_s^{s}, z_s^{s}] = I_{3\times 3}\]
• 因此，
  • \[t_{s\to b}^{s} = o_b^{s}\]
  • \[R_{s\to b}^{s} = [x_b^{s}, y_b^{s}, z_b^{s}] \in \mathbb{R}^{3\times 3}\]

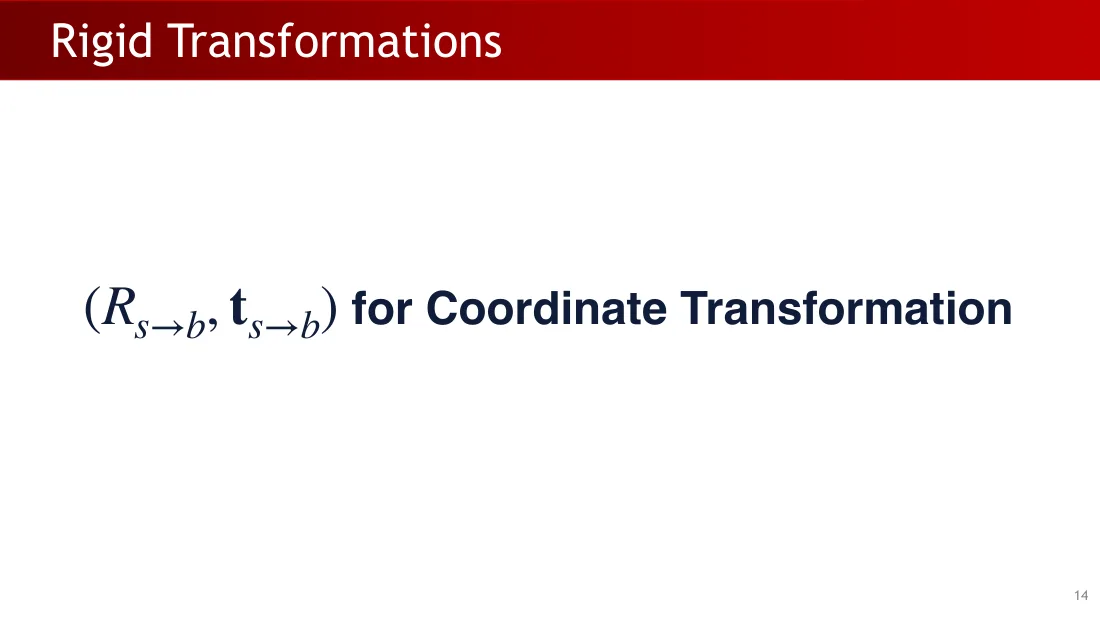

用于坐标变换的 \((R_{s\to b}, t_{s\to b})\)。

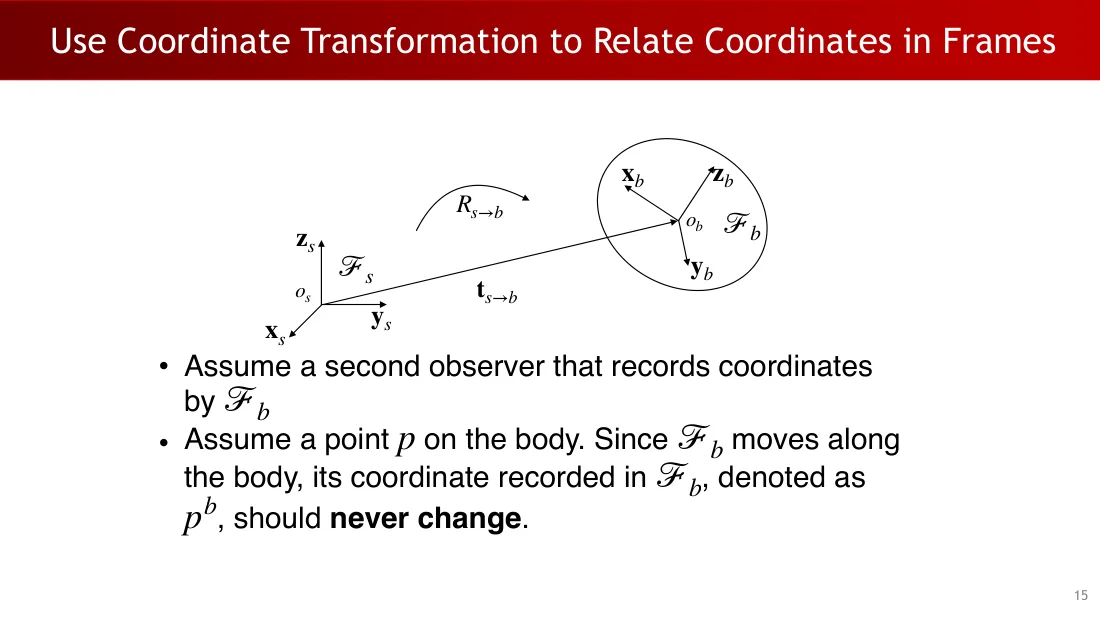

• 假设第二位观察者使用 \(F_b\) 记录坐标。
• 假设物体上有一点 p。由于 \(F_b\) 随物体移动，p 在 \(F_b\) 中记录的坐标（记为 \(p^{b}\)）应当始终不变。

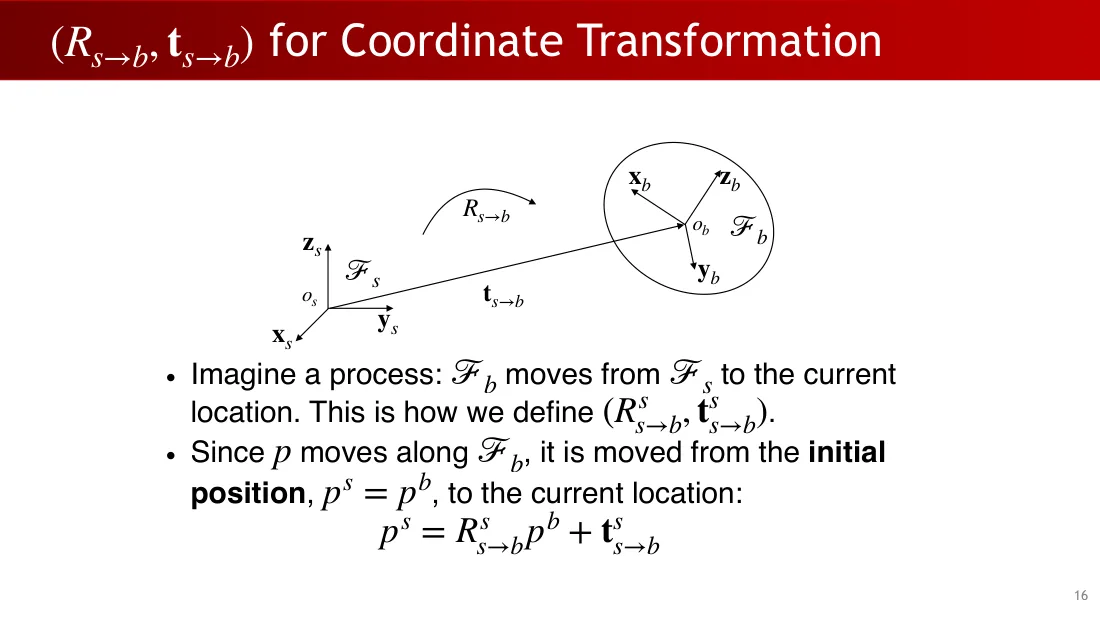

• 想象这样一个过程：\(F_b\) 从 \(F_s\) 移动到当前位置。我们以此定义 \((R_{s\to b}^{s}, t_{s\to b}^{s})\)。
• 因为 p 随 \(F_b\) 一起移动，它从初始位置 \(p^{s} = p^{b}\) 移动到当前位置：

\[p^{s} = R_{s\to b}^{s}p^{b} + t_{s\to b}^{s}\]

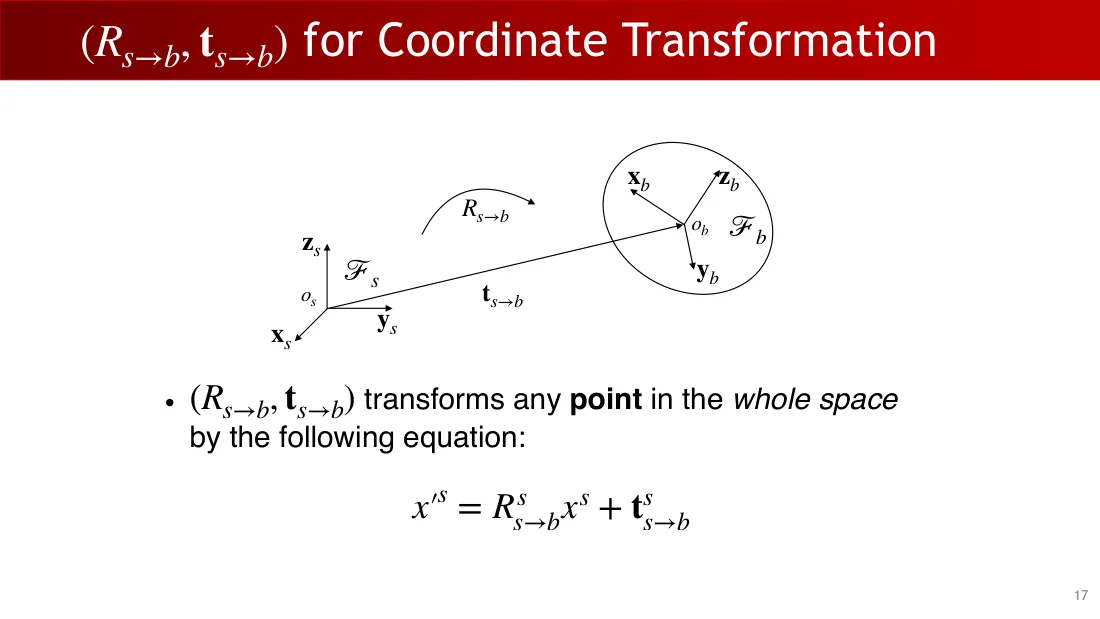

• \((R_{s\to b}, t_{s\to b})\) 通过下面的方程变换整个空间中的任意点：

\[x'^{s} = R_{s\to b}^{s}x^{s} + t_{s\to b}^{s}\]

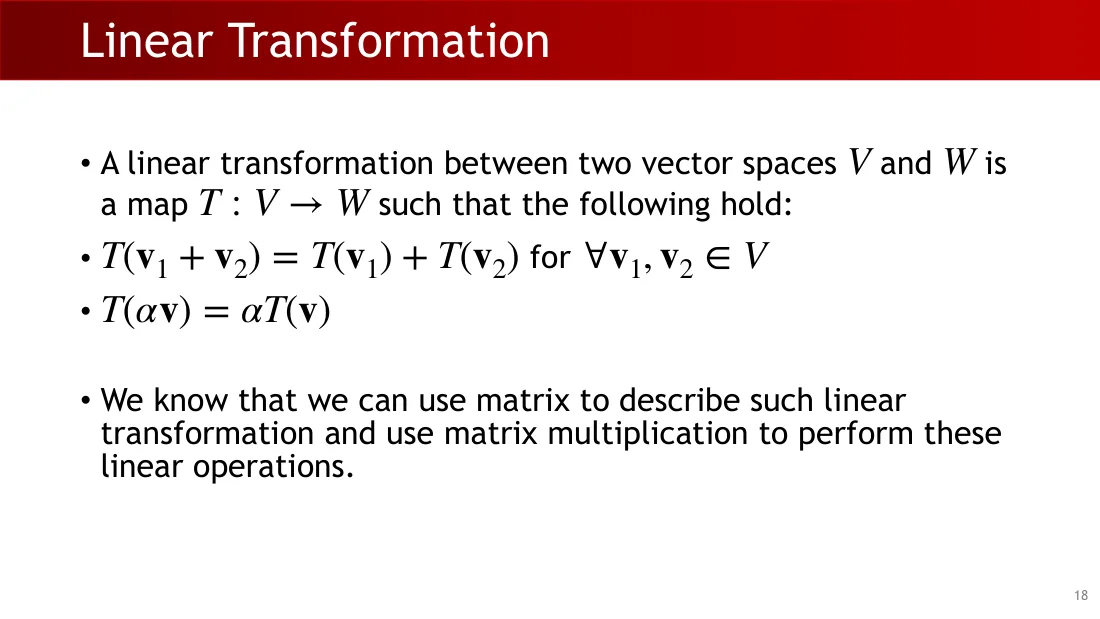

• 两个向量空间 V 与 W 之间的线性变换是满足下列条件的映射 T: V → W：
• 对所有 \(v_{1}, v_{2} \in V\text{，}T(v_{1} + v_{2}) = T(v_{1}) + T(v_{2})\)。
• \[T(\alpha v) = \alpha T(v)\]
• 我们知道，可以用矩阵描述这样的线性变换，并使用矩阵乘法执行这些线性运算。

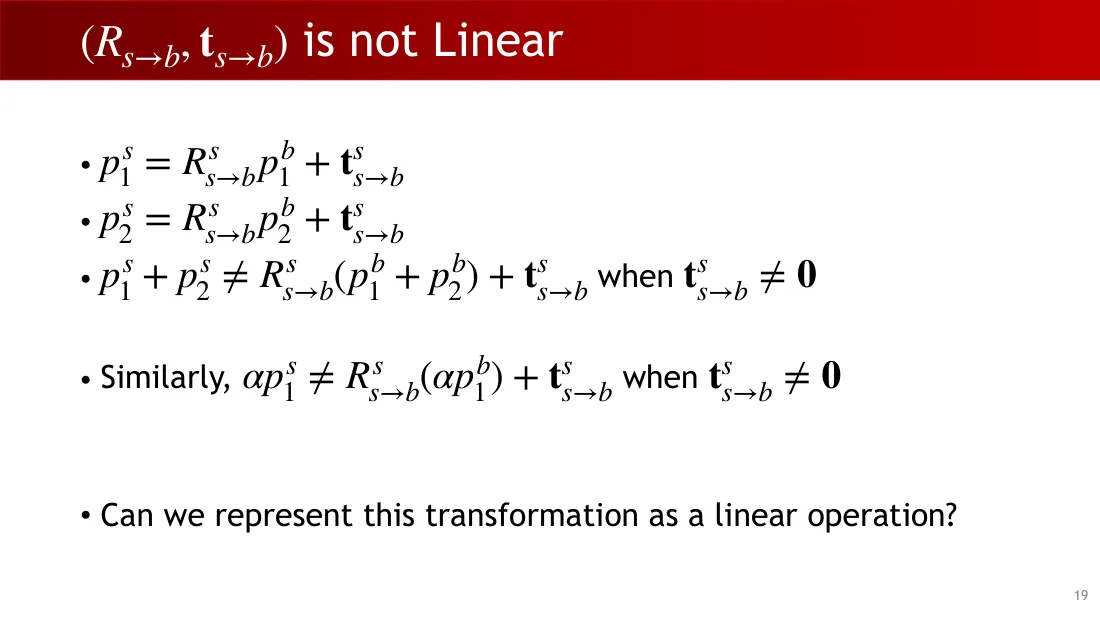

• \[p_{1}^{s} = R_{s\to b}^{s}p_{1}^{b} + t_{s\to b}^{s}\]
• \[p_{2}^{s} = R_{s\to b}^{s}p_{2}^{b} + t_{s\to b}^{s}\]
• 当 \(t_{s\to b}^{s} \ne 0\) 时，\(p_{1}^{s} + p_{2}^{s} \ne R_{s\to b}^{s}(p_{1}^{b} + p_{2}^{b}) + t_{s\to b}^{s}\)。
• 类似地，当 \(t_{s\to b}^{s} \ne 0\) 时，\(\alpha p_{1}^{s} \ne R_{s\to b}^{s}(\alpha p_{1}^{b}) + t_{s\to b}^{s}\)。
• 能将这个变换表示为线性运算吗？

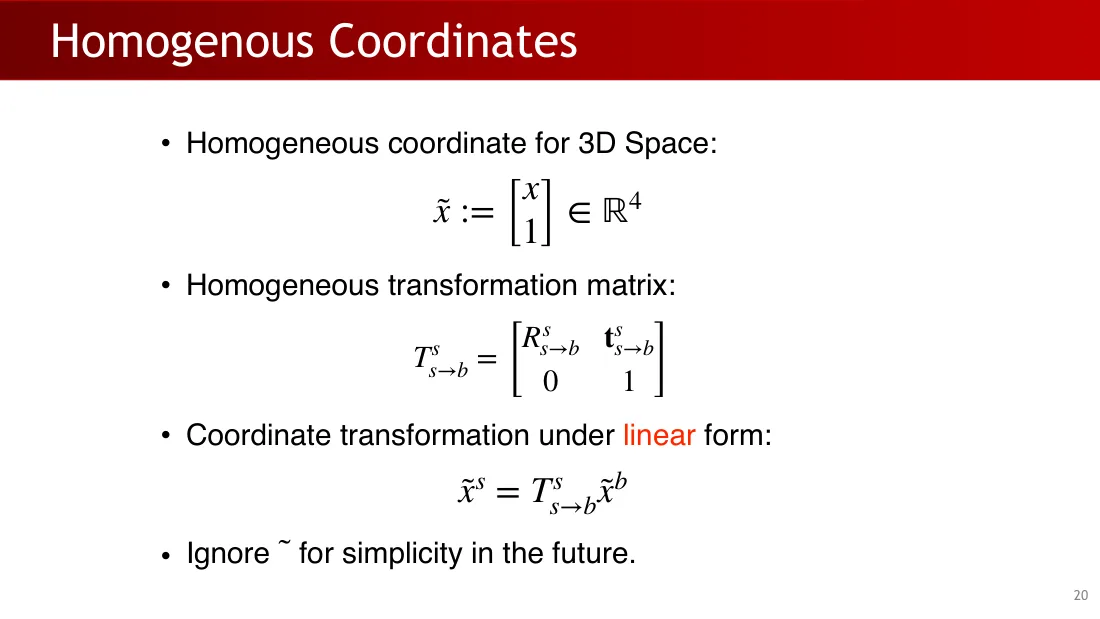

• 三维空间的齐次坐标：\(\tilde{x} := \begin{bmatrix}x \\ 1\end{bmatrix} \in \mathbb{R}^{4}\)。
• 齐次变换矩阵：\(T_{s\to b}^{s} = \begin{bmatrix}R_{s\to b}^{s} & t_{s\to b}^{s} \\ 0 & 1\end{bmatrix}\)。
• 线性形式的坐标变换：\(\tilde{x}^{s} = T_{s\to b}^{s}\tilde{x}^{b}\)。
• 后面为简洁起见省略符号“~”。

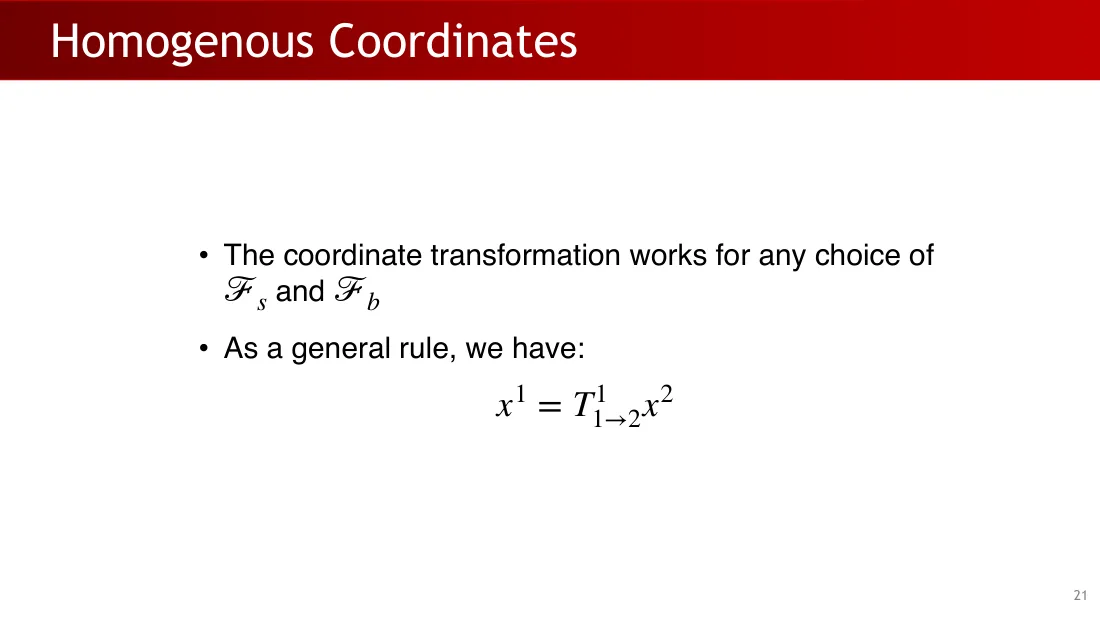

• 对任意选择的 \(F_s\) 和 \(F_b\)，坐标变换都成立。
• 一般规则为：\(x^{1} = T_{1\to 2}^{1}x^{2}\)。

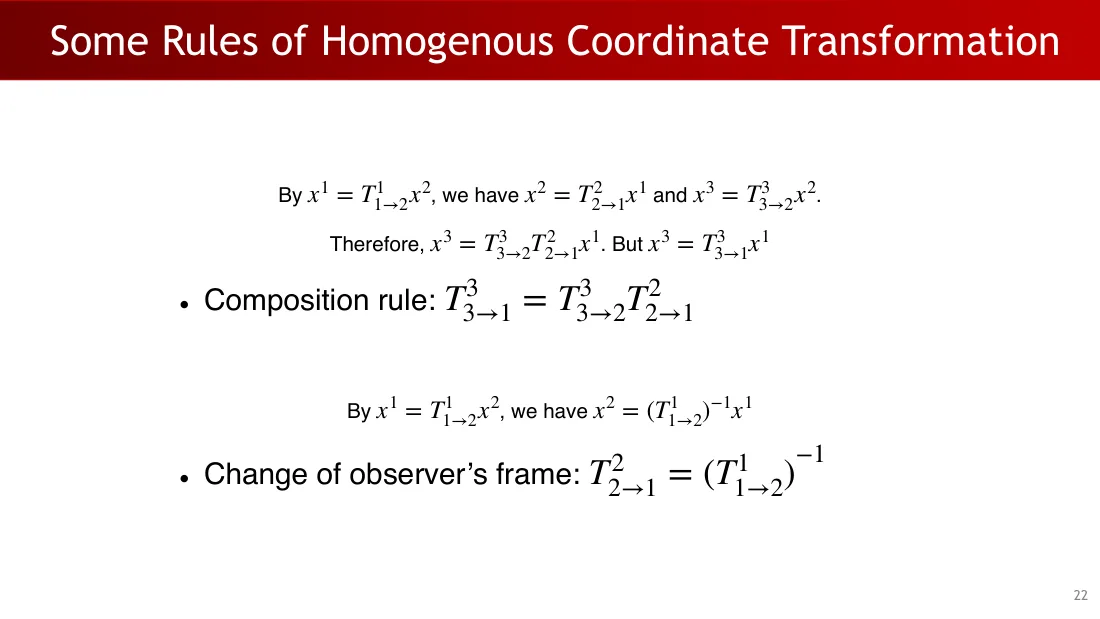

由 \(x^{1} = T_{1\to 2}^{1}x^{2}\)，得 \(x^{2} = T_{2\to 1}^{2}x^{1}\) 和 \(x^{3} = T_{3\to 2}^{3}x^{2}\)。

因此，\(x^{3} = T_{3\to 2}^{3}T_{2\to 1}^{2}x^{1}\)。但 \(x^{3} = T_{3\to 1}^{3}x^{1}\)。

• 复合规则：\(T_{3\to 1}^{3} = T_{3\to 2}^{3}T_{2\to 1}^{2}\)。

由 \(x^{1} = T_{1\to 2}^{1}x^{2}\)，得 \(x^{2} = (T_{1\to 2}^{1})^{-1}x^{1}\)。

• 改变观察者坐标系：\(T_{2\to 1}^{2} = (T_{1\to 2}^{1})^{-1}\)。

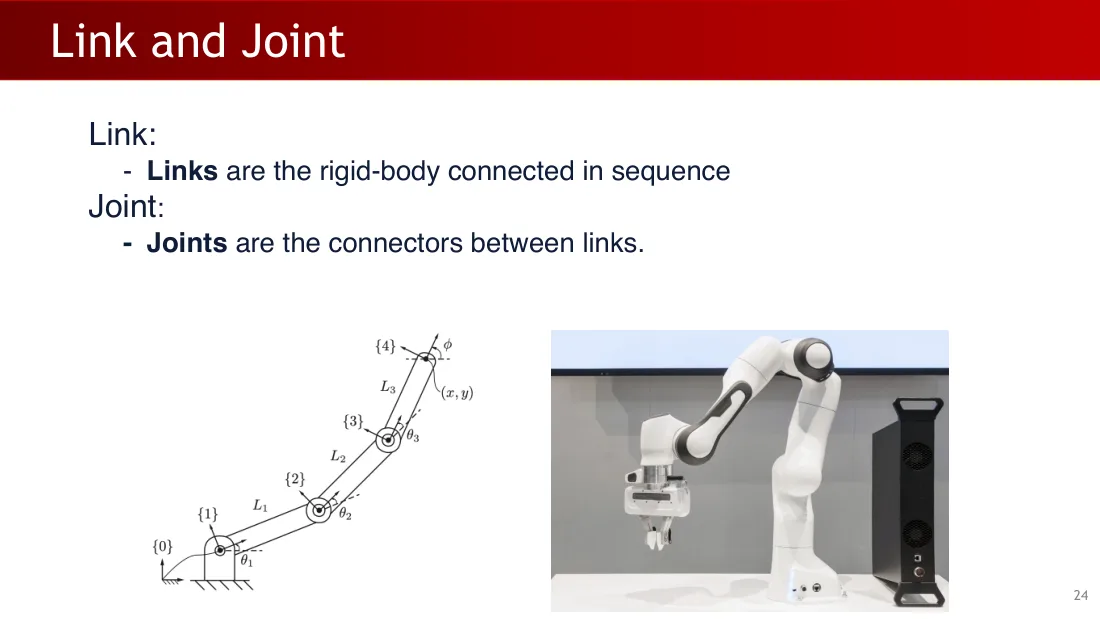

连杆：

• 连杆是按顺序连接的刚体。

关节：

• 关节是连杆之间的连接器。

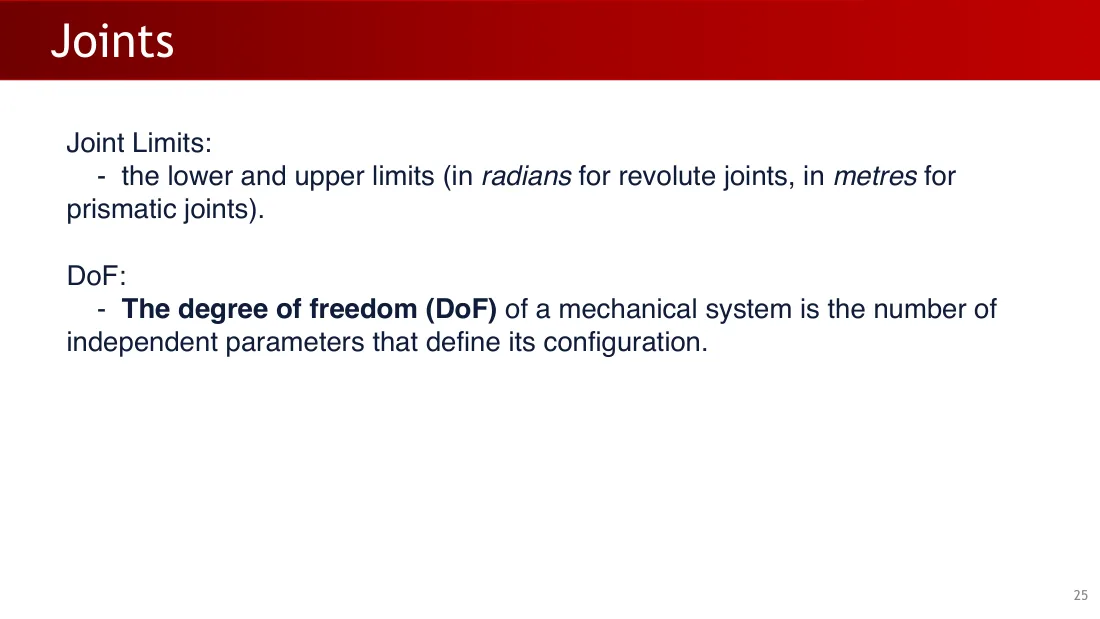

关节限位：

• 下限和上限（旋转关节用弧度，移动关节用米）。

自由度：

• 一个机械系统的自由度（DoF）是定义其配置所需的独立参数的数量。

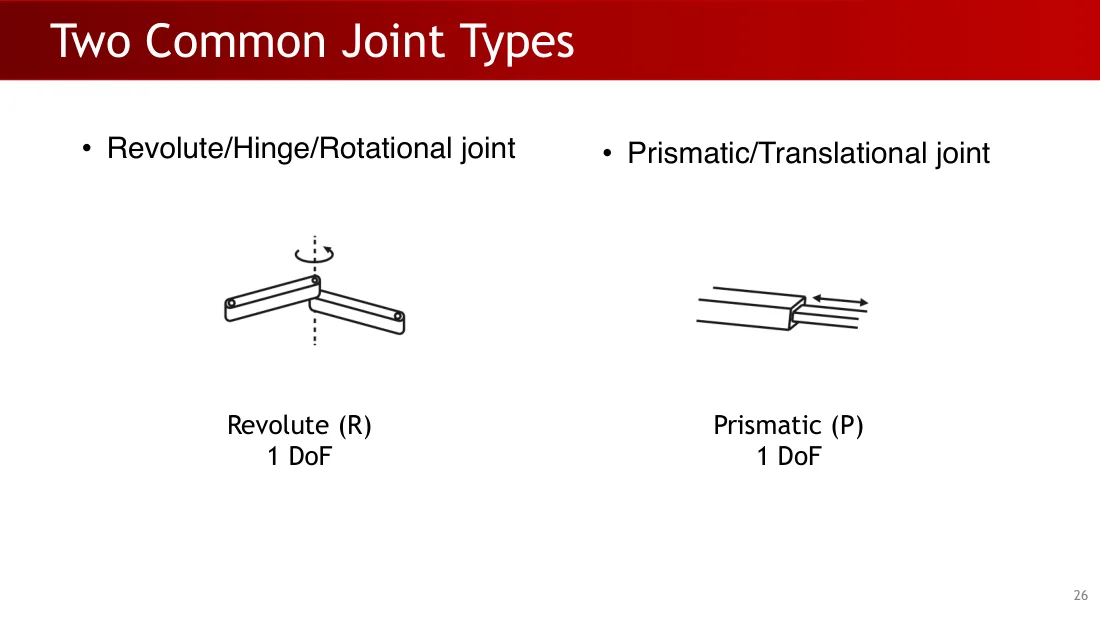

• 旋转关节/铰链关节/转动关节。
• 移动关节/平移关节。

旋转关节（R）：1个自由度。

移动关节（P）：1个自由度。

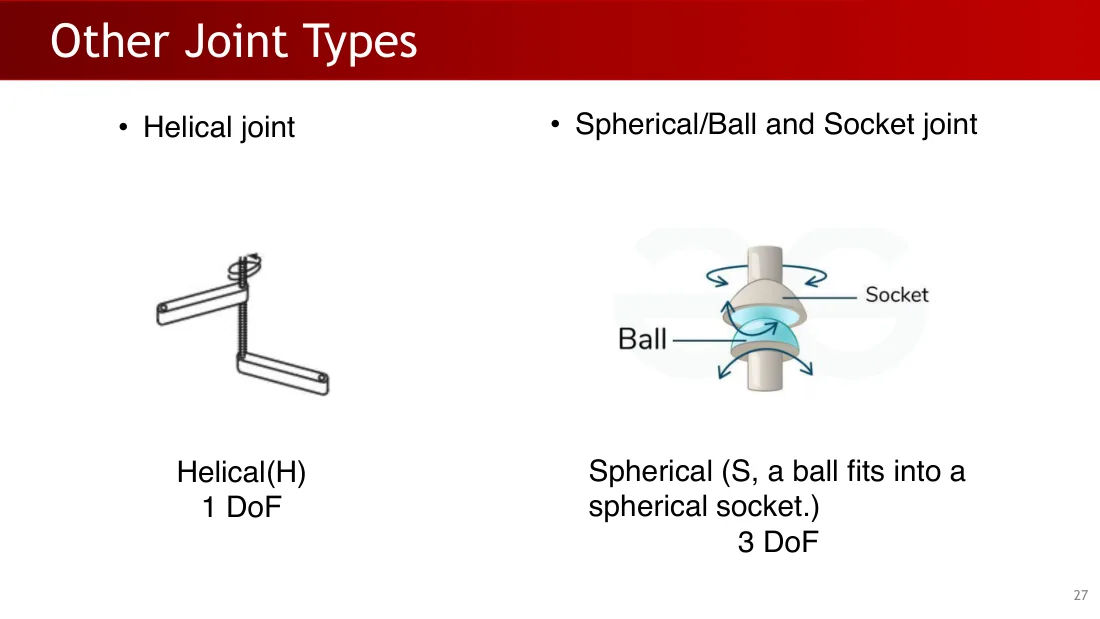

• 螺旋关节。
• 球面关节/球窝关节。

螺旋关节（H）：1个自由度。

球面关节（S，球体嵌入球形窝中）：3个自由度。

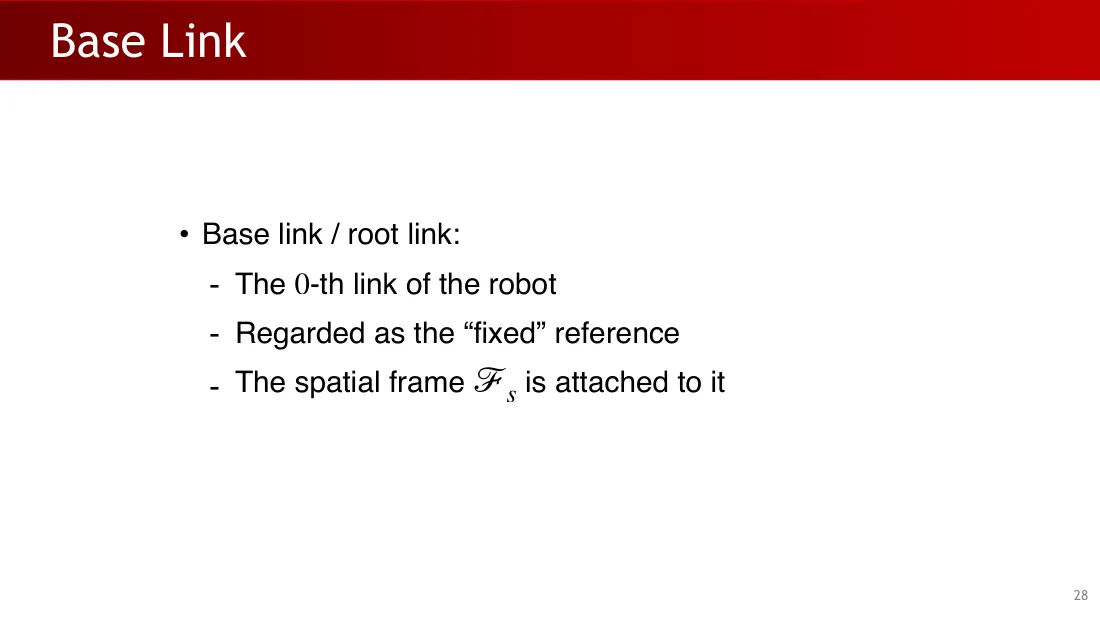

• 基座连杆/根连杆：
  • 机器人的第0个连杆。
  • 视为“固定”的参考。
  • 空间坐标系 \(F_s\) 固定在其上。

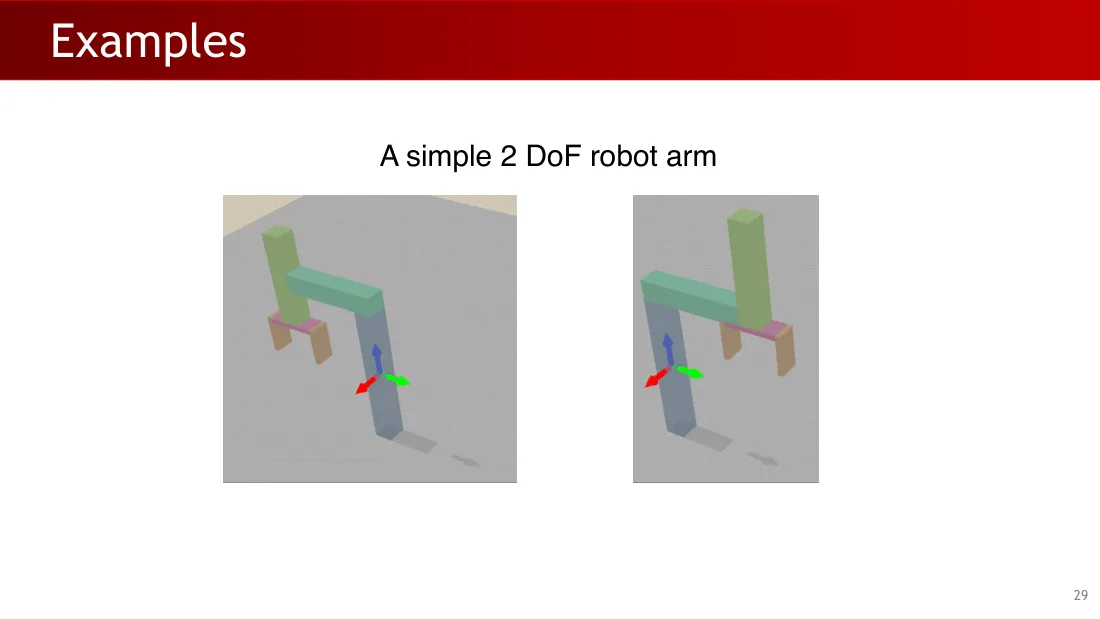

一个简单的2自由度机械臂。

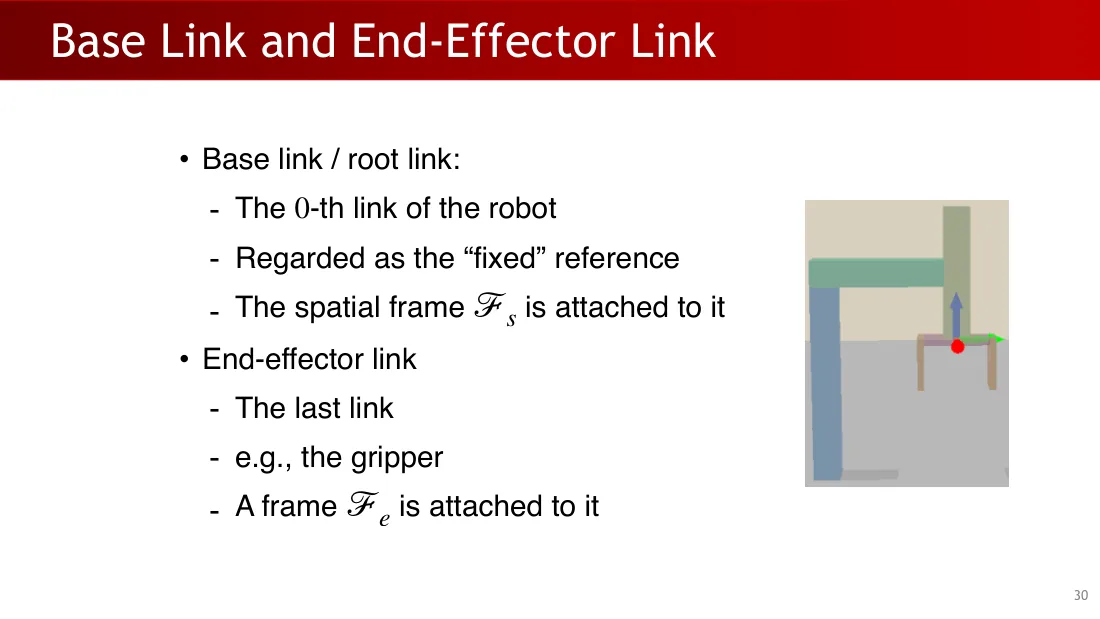

• 基座连杆/根连杆：
  • 机器人的第0个连杆。
  • 视为“固定”的参考。
  • 空间坐标系 \(F_s\) 固定在其上。
• 末端执行器连杆：
  • 最后一个连杆。
  • 例如夹爪。
  • 坐标系 \(F_e\) 固定在其上。

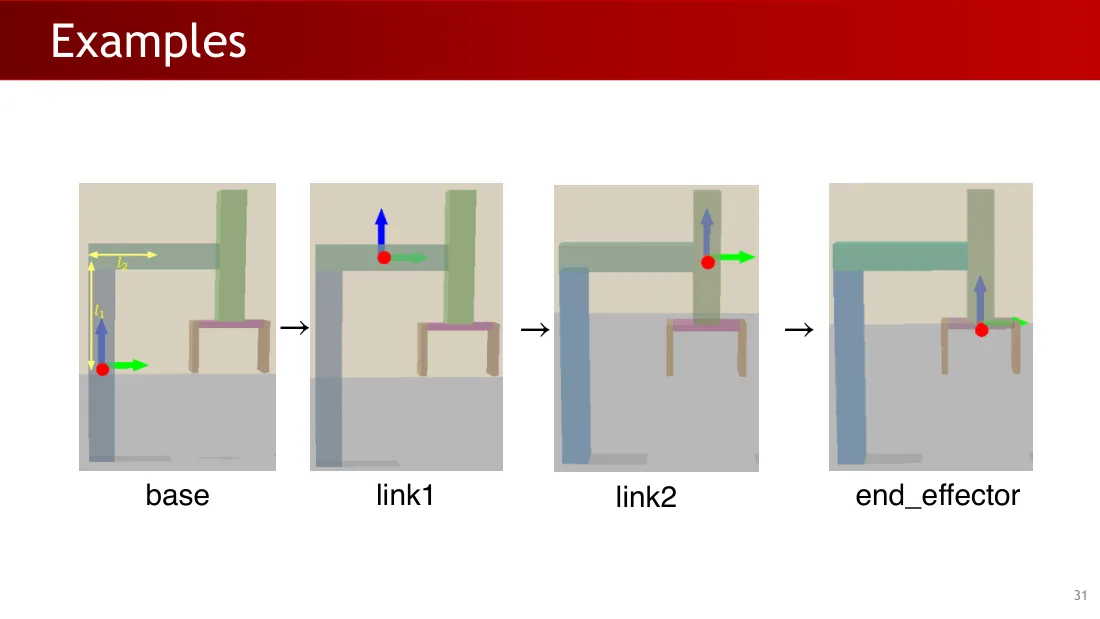

基座 → 连杆1 → 连杆2 → 末端执行器。

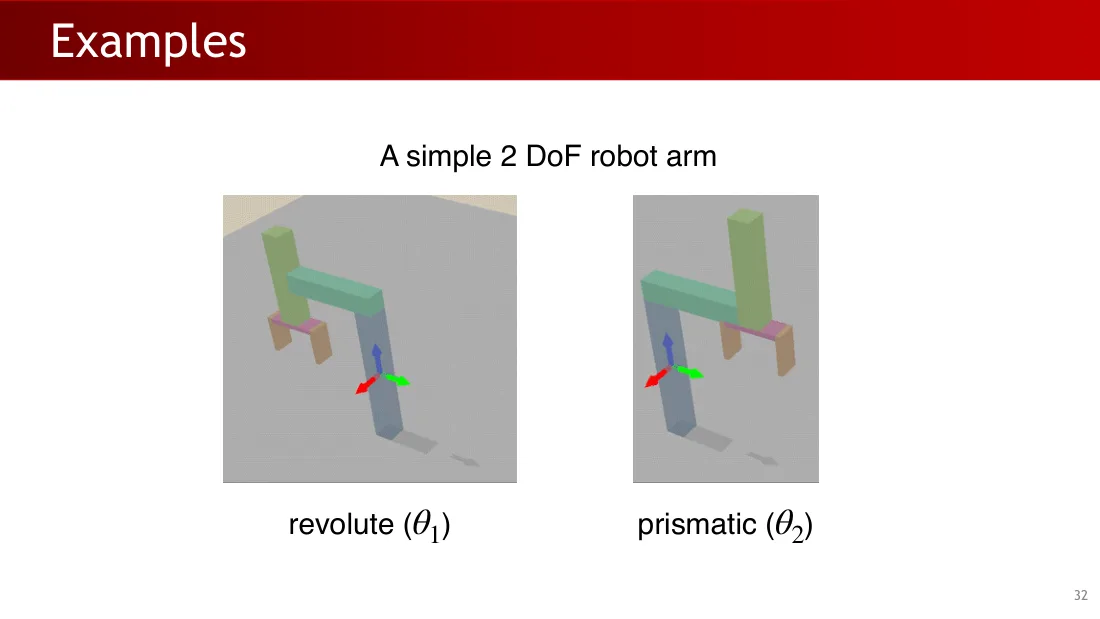

一个简单的2自由度机械臂。

旋转关节（\(\theta _{1}\)）；移动关节（\(\theta _{2}\)）。

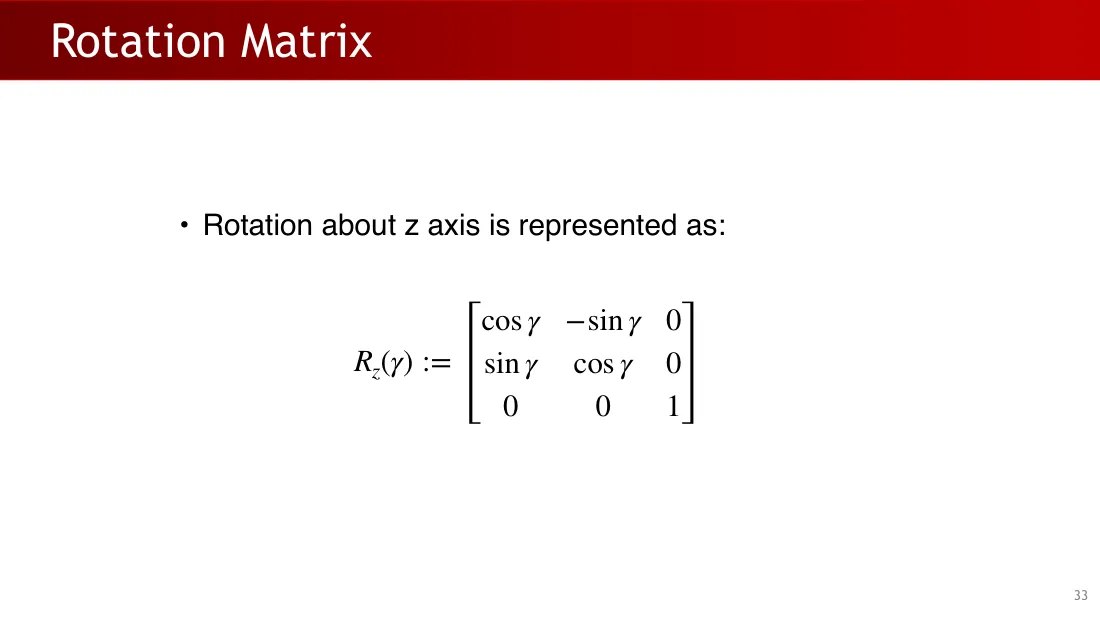

• 绕 z 轴的旋转表示为：

\[R_z(\gamma ) := \begin{bmatrix}\cos \gamma & -\sin \gamma & 0 \\ \sin \gamma & \cos \gamma & 0 \\ 0 & 0 & 1\end{bmatrix}\]

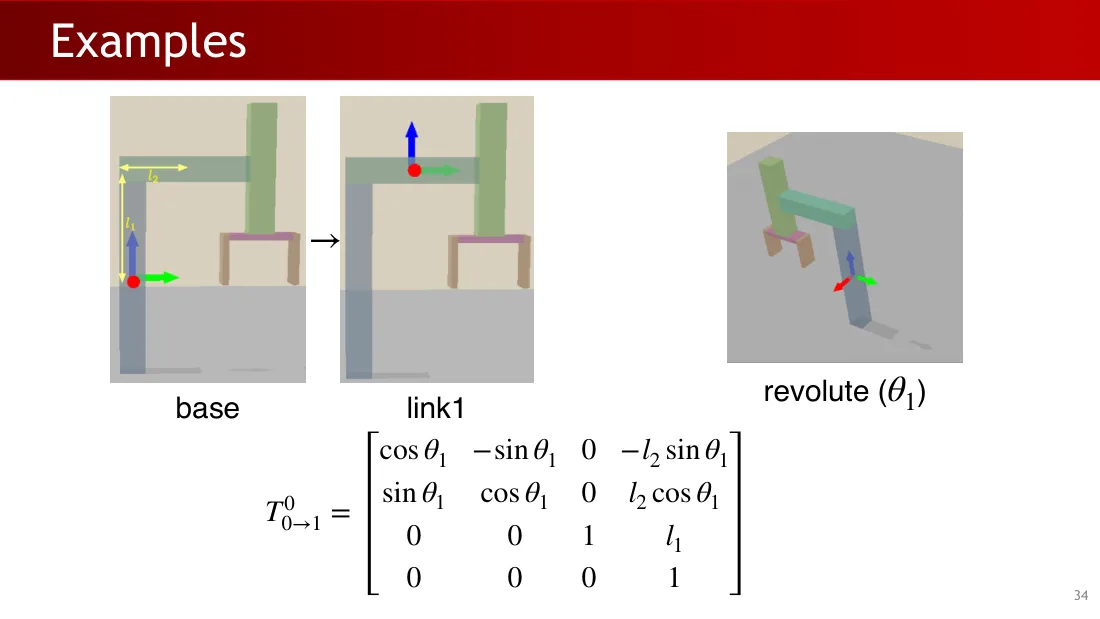

基座 → 连杆1；旋转关节（\(\theta _{1}\)）。

\[T_{0\to 1}^{0} = \begin{bmatrix}\cos \theta _{1} & -\sin \theta _{1} & 0 & -l_{2} \sin \theta _{1} \\ \sin \theta _{1} & \cos \theta _{1} & 0 & l_{2} \cos \theta _{1} \\ 0 & 0 & 1 & l_{1} \\ 0 & 0 & 0 & 1\end{bmatrix}\]

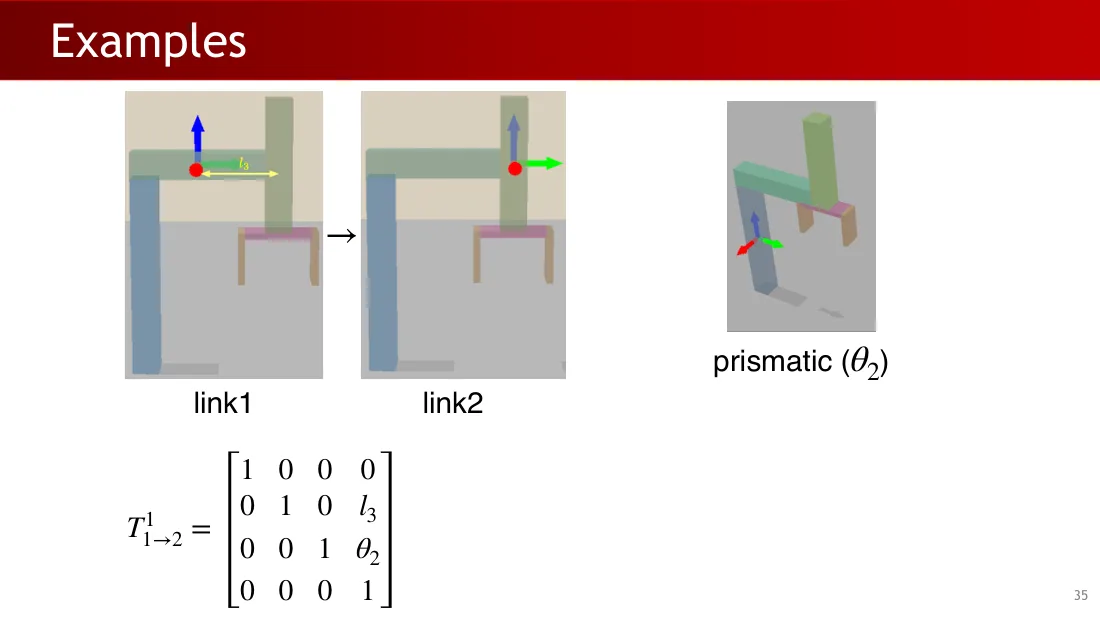

连杆1 → 连杆2；移动关节（\(\theta _{2}\)）。

\[T_{1\to 2}^{1} = \begin{bmatrix}1 & 0 & 0 & 0 \\ 0 & 1 & 0 & l_{3} \\ 0 & 0 & 1 & \theta _{2} \\ 0 & 0 & 0 & 1\end{bmatrix}\]

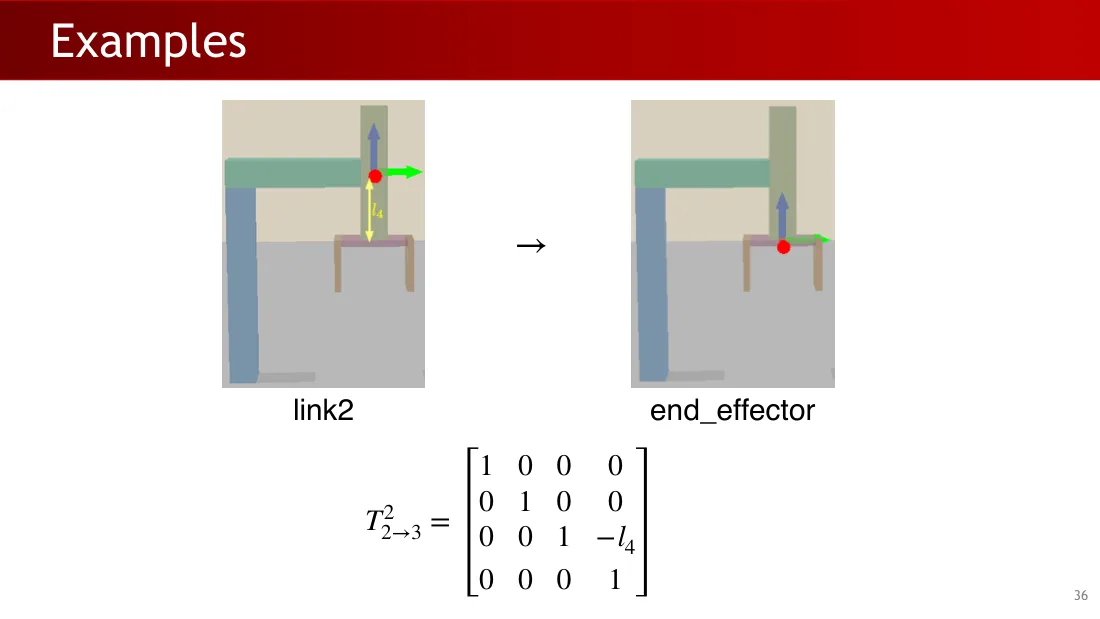

连杆2 → 末端执行器。

\[T_{2\to 3}^{2} = \begin{bmatrix}1 & 0 & 0 & 0 \\ 0 & 1 & 0 & 0 \\ 0 & 0 & 1 & -l_{4} \\ 0 & 0 & 0 & 1\end{bmatrix}\]

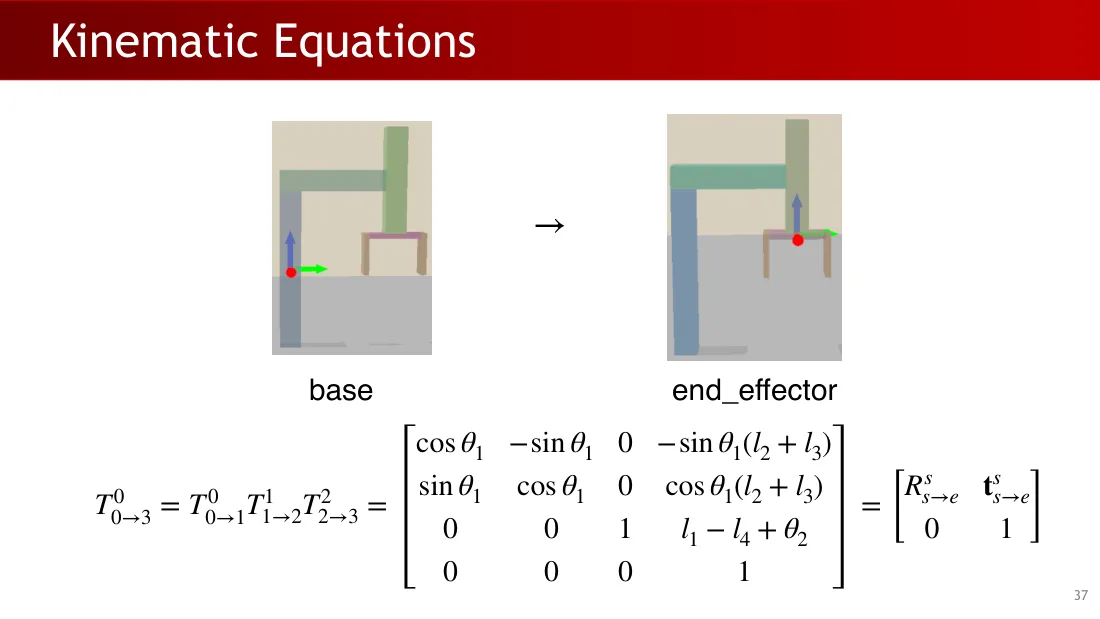

基座 → 末端执行器。

\[T_{0\to 3}^{0} = T_{0\to 1}^{0}T_{1\to 2}^{1}T_{2\to 3}^{2}\]

\[= \begin{bmatrix}\cos \theta _{1} & -\sin \theta _{1} & 0 & -\sin \theta _{1}(l_{2}+l_{3}) \\ \sin \theta _{1} & \cos \theta _{1} & 0 & \cos \theta _{1}(l_{2}+l_{3}) \\ 0 & 0 & 1 & l_{1}-l_{4}+\theta _{2} \\ 0 & 0 & 0 & 1\end{bmatrix}\]

\[= \begin{bmatrix}R_{s\to e}^{s} & t_{s\to e}^{s} \\ 0 & 1\end{bmatrix}\]

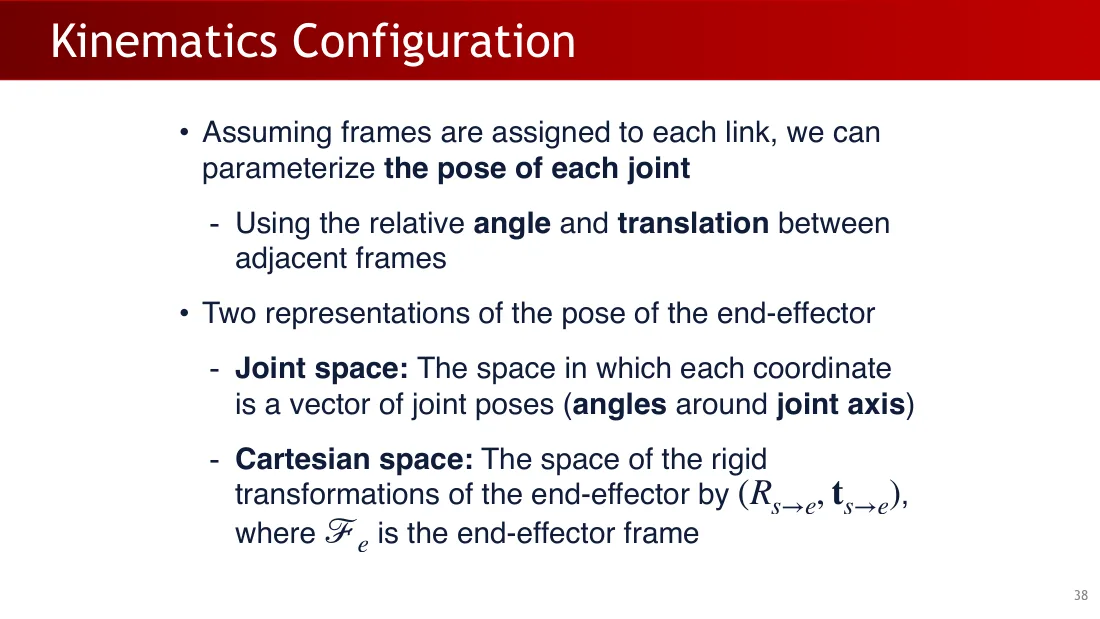

• 假设为每个连杆分配了坐标系，就能参数化每个关节的位姿。
  • 使用相邻坐标系之间的相对角度和平移。
• 末端执行器位姿有两种表示：
  • 关节空间：每个坐标都是关节位姿向量（绕关节轴的角度）的空间。
  • 笛卡尔空间：末端执行器的刚体变换 \((R_{s\to e}, t_{s\to e})\) 所构成的空间，其中 \(F_e\) 是末端执行器坐标系。

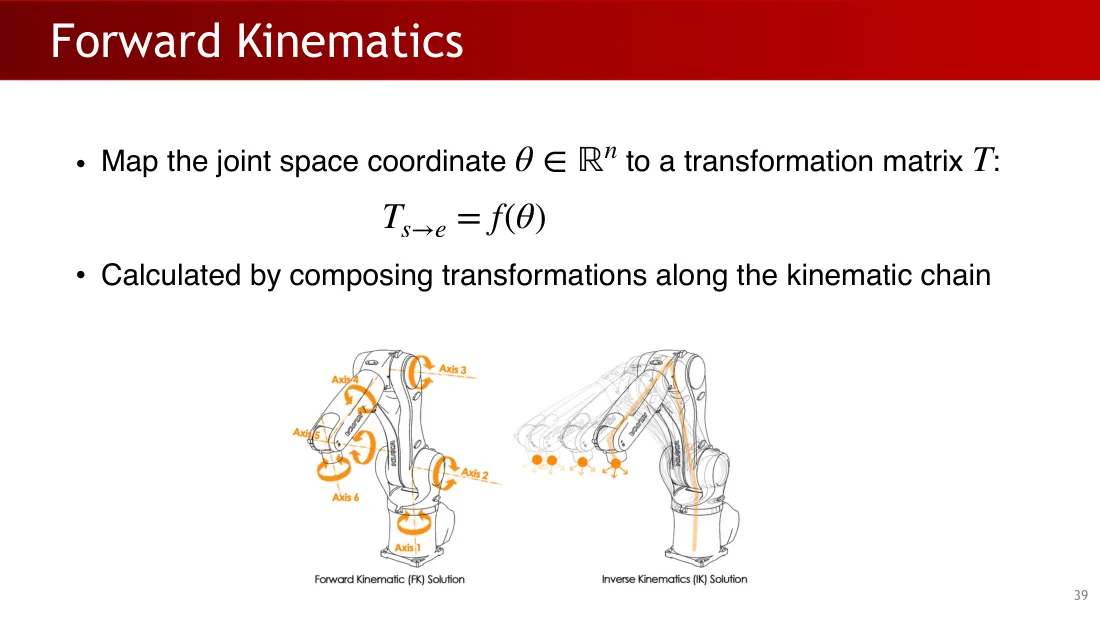

• 将关节空间坐标 \(\theta \in \mathbb{R}^{n}\) 映射到变换矩阵 T：\(T_{s\to e} = f(\theta )\)。
• 通过复合运动链上各个变换来计算。

图中：第1轴、第2轴、第3轴、第4轴、第5轴、第6轴；正向运动学（FK）解；逆向运动学（IK）解；KUKA。

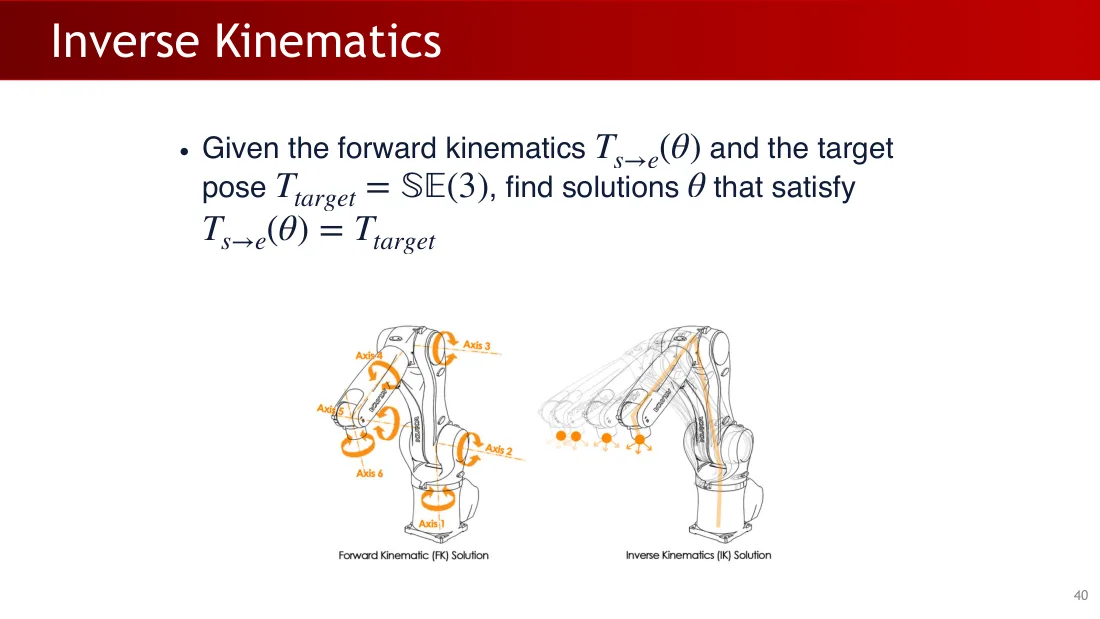

• 给定正向运动学 \(T_{s\to e}(\theta )\) 和目标位姿 \(T_{\mathrm{target}} = \mathrm{SE}(3)\)，寻找满足 \(T_{s\to e}(\theta ) = T_{\mathrm{target}}\) 的解 \(\theta\)。

图中：第1轴、第2轴、第3轴、第4轴、第5轴、第6轴；正向运动学（FK）解；逆向运动学（IK）解；KUKA。

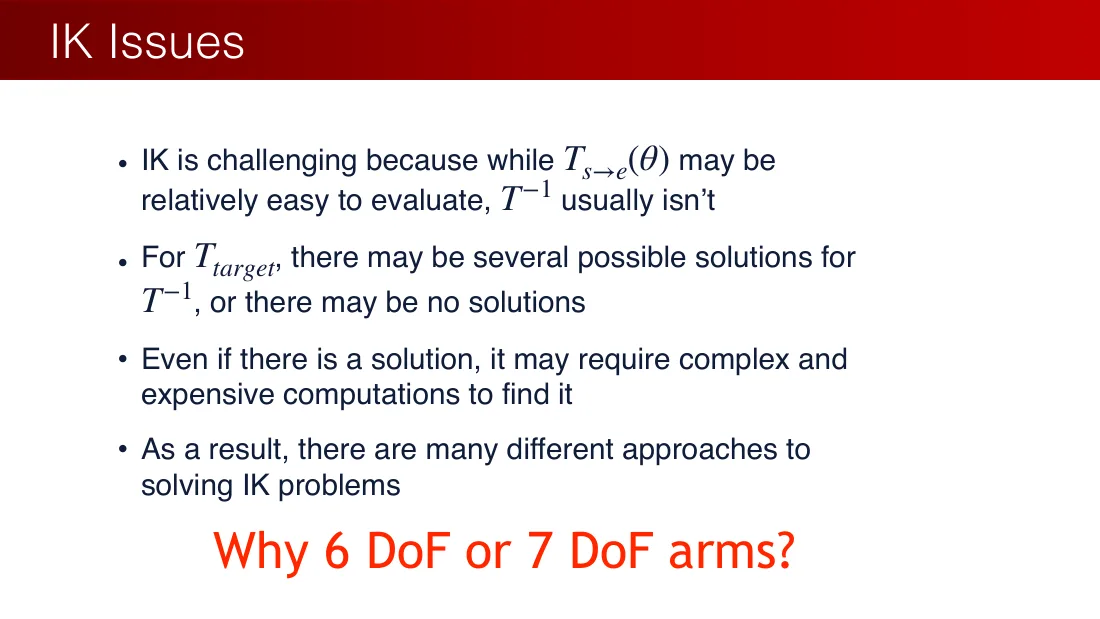

• 逆向运动学具有挑战性：\(T_{s\to e}(\theta )\) 的求值可能比较容易，但 \(T^{-1}\) 通常并不容易求。
• 对于 \(T_{\mathrm{target}}\text{，}T^{-1}\) 可能有多个解，也可能无解。
• 即使存在解，寻找它也可能需要复杂且代价高昂的计算。
• 因此，求解逆向运动学问题有许多不同的方法。

为什么使用6自由度或7自由度机械臂？

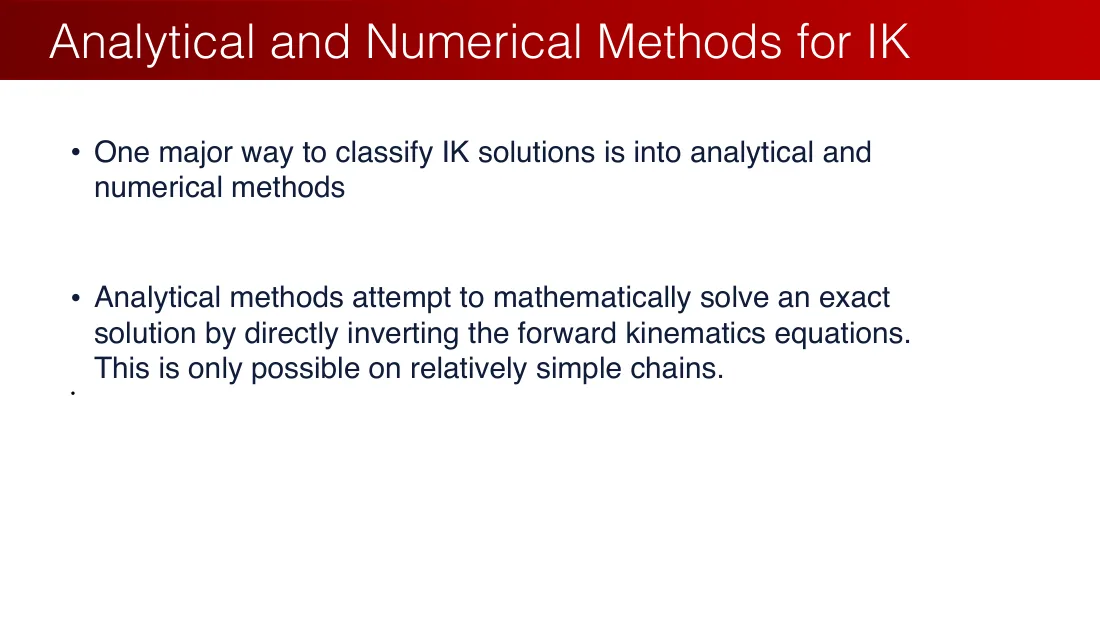

• 对逆向运动学解的一种主要分类，是分为解析方法与数值方法。
• 解析方法尝试直接反解正向运动学方程，从数学上求出精确解。这只对相对简单的运动链可行。

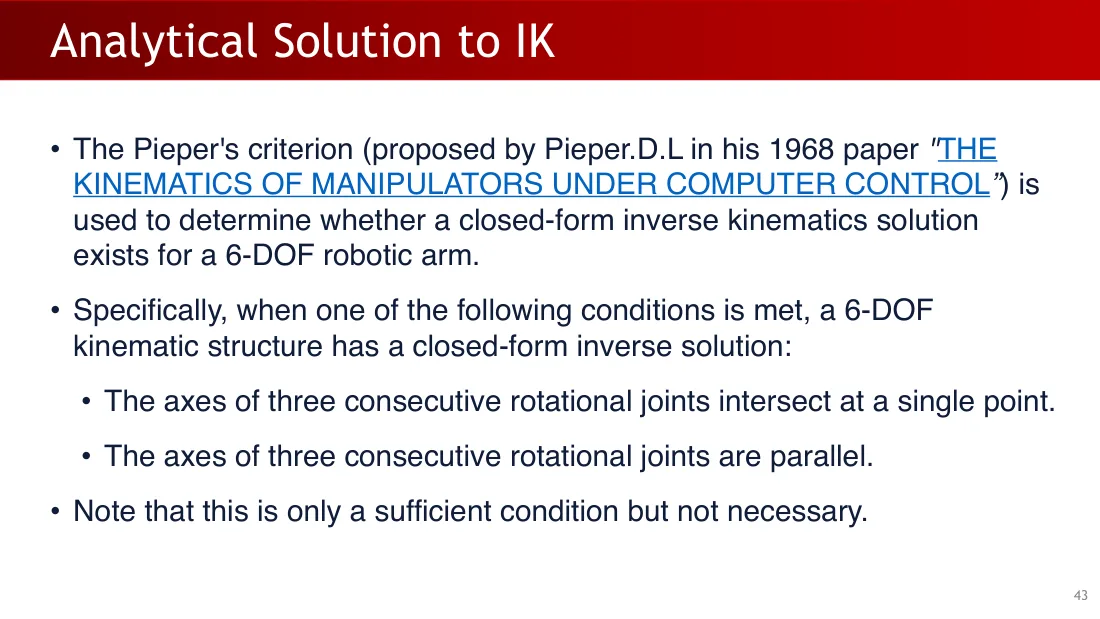

• Pieper 判据用于判断6自由度机械臂是否存在闭式逆向运动学解。
• 具体来说，满足以下任意一个条件时，6自由度运动学结构存在闭式逆解：
  • 三个连续旋转关节的轴交于一点。
  • 三个连续旋转关节的轴相互平行。
• 注意：这只是充分条件，不是必要条件。

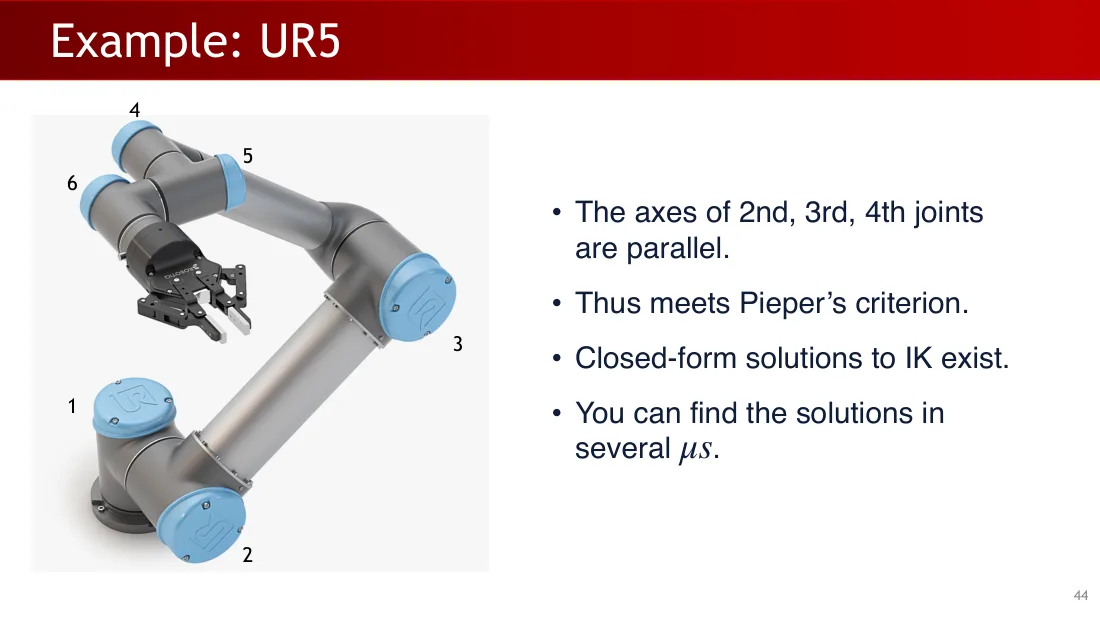

• 第2、3、4个关节的轴相互平行。
• 因此满足 Pieper 判据。
• 存在逆向运动学的闭式解。
• 可以在几微秒内找到解。

关节编号：1、2、3、4、5、6。

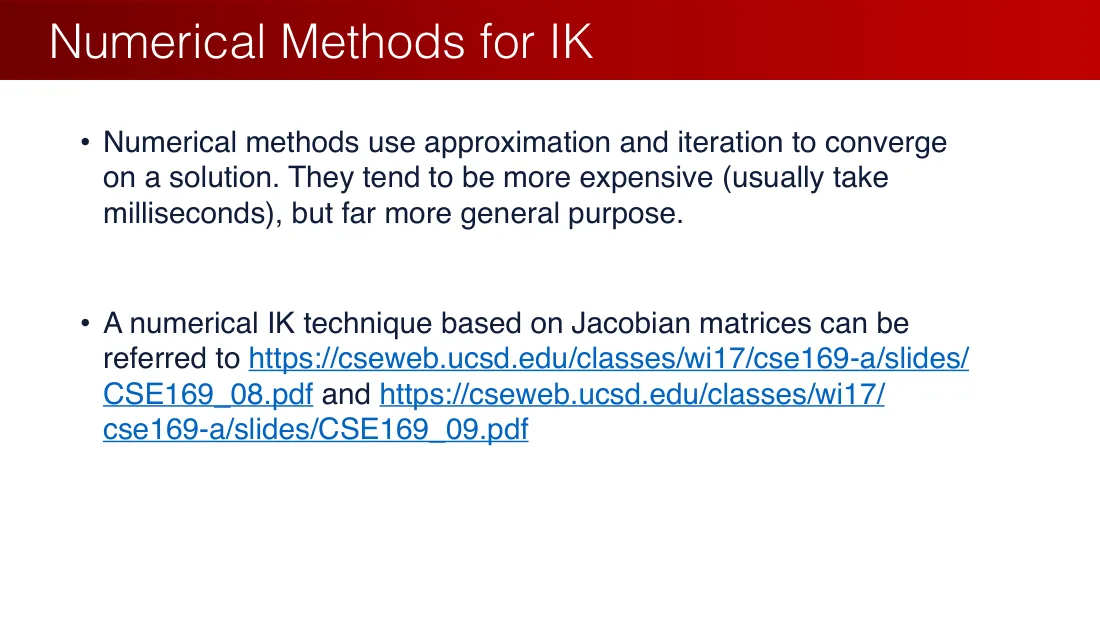

• 数值方法通过近似和迭代收敛到解。它们往往成本更高（通常需要毫秒量级时间），但通用性强得多。
• 关于基于雅可比矩阵的数值逆向运动学方法，可参考：

https://cseweb.ucsd.edu/classes/wi17/cse169-a/slides/CSE169_08.pdf

https://cseweb.ucsd.edu/classes/wi17/cse169-a/slides/CSE169_09.pdf

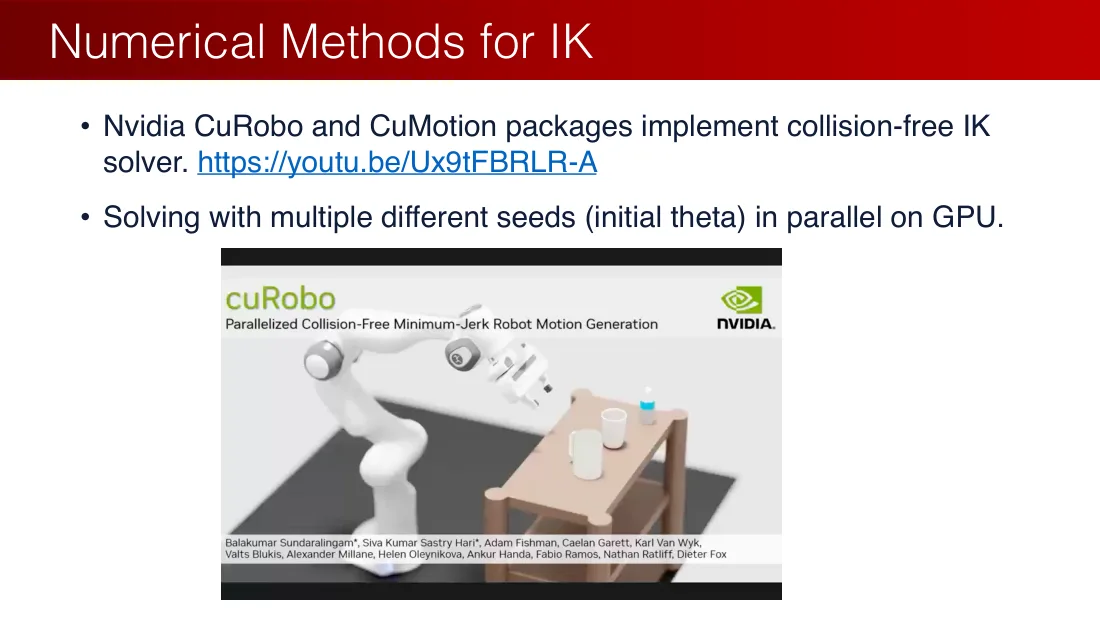

• NVIDIA 的 cuRobo 和 cuMotion 软件包实现了无碰撞逆向运动学求解器。https://youtu.be/Ux9tFBRLR-A
• 在 GPU 上使用多个不同种子（初始 \(\theta\)）并行求解。

cuRobo：并行化的无碰撞最小加加速度机器人运动生成。

NVIDIA。

Balakumar Sundaralingam*、Siva Kumar Sastry Hari*、Adam Fishman、Caelan Garrett、Karl Van Wyk、Valts Blukis、Alexander Millane、Helen Oleynikova、Ankur Handa、Fabio Ramos、Nathan Ratliff、Dieter Fox。

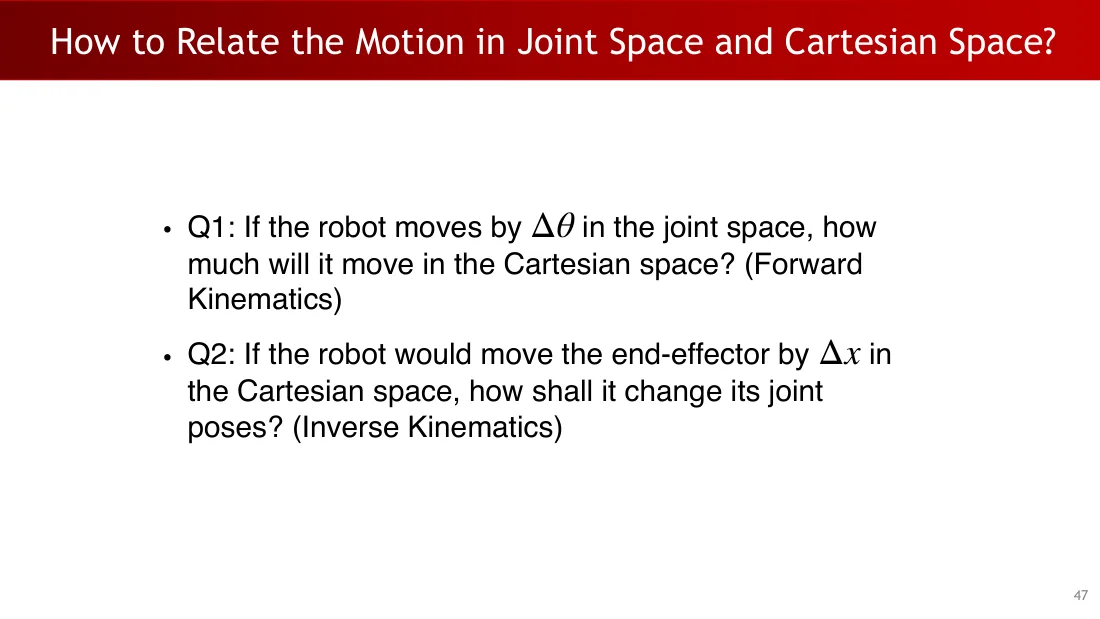

• 问题1：如果机器人在关节空间中移动 \(\Delta \theta\)，它在笛卡尔空间中会移动多少？（正向运动学）
• 问题2：如果机器人要让末端执行器在笛卡尔空间中移动 \(\Delta x\)，应如何改变关节位姿？（逆向运动学）

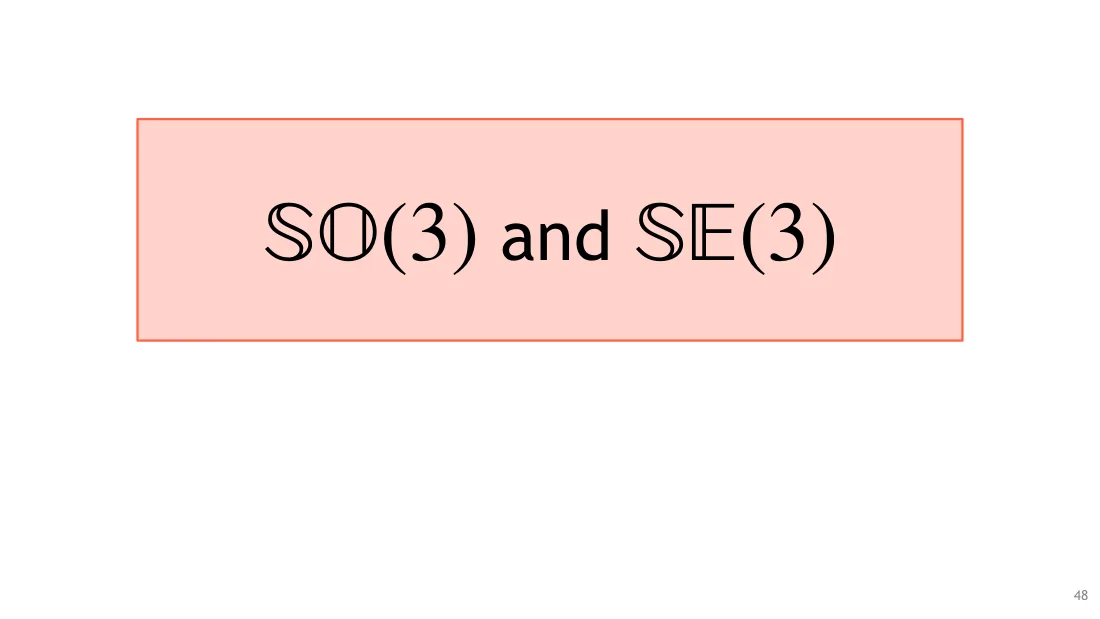

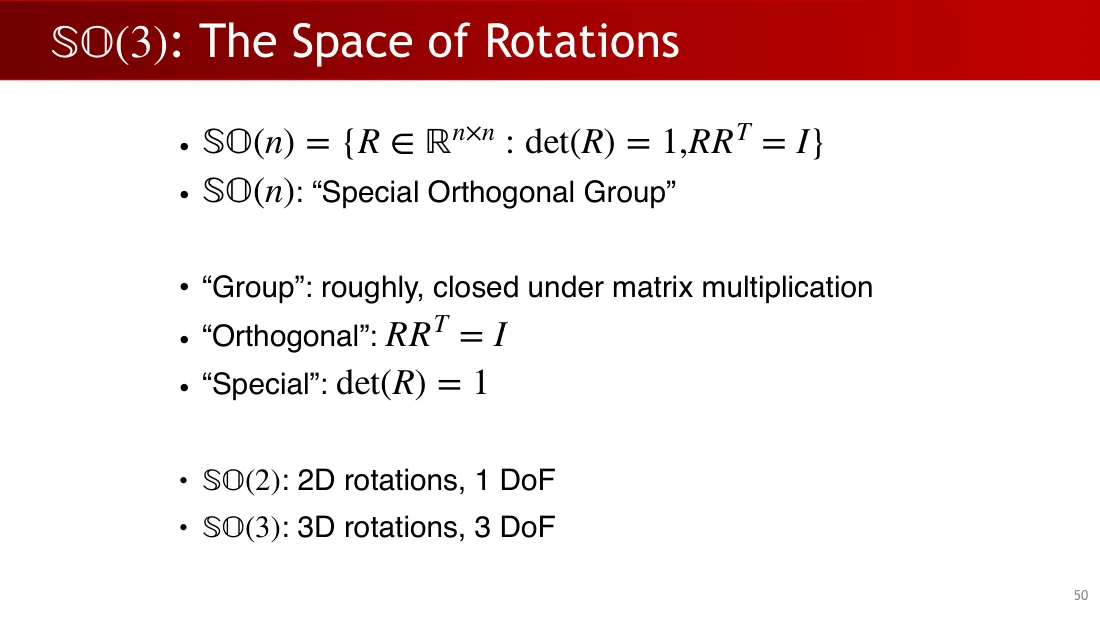

• \[\mathrm{SO}(n) = \{R \in \mathbb{R}^{n\times n} : \operatorname{det}(R) = 1\text{，}RR^{T} = I\}\]
• \(\mathrm{SO}(n)\)：“特殊正交群”。
• “群”：粗略地说，对矩阵乘法封闭。
• “正交”：\(RR^{T} = I\)。
• “特殊”：\(\operatorname{det}(R) = 1\)。
• \(\mathrm{SO}(2)\)：二维旋转，1个自由度。
• \(\mathrm{SO}(3)\)：三维旋转，3个自由度。

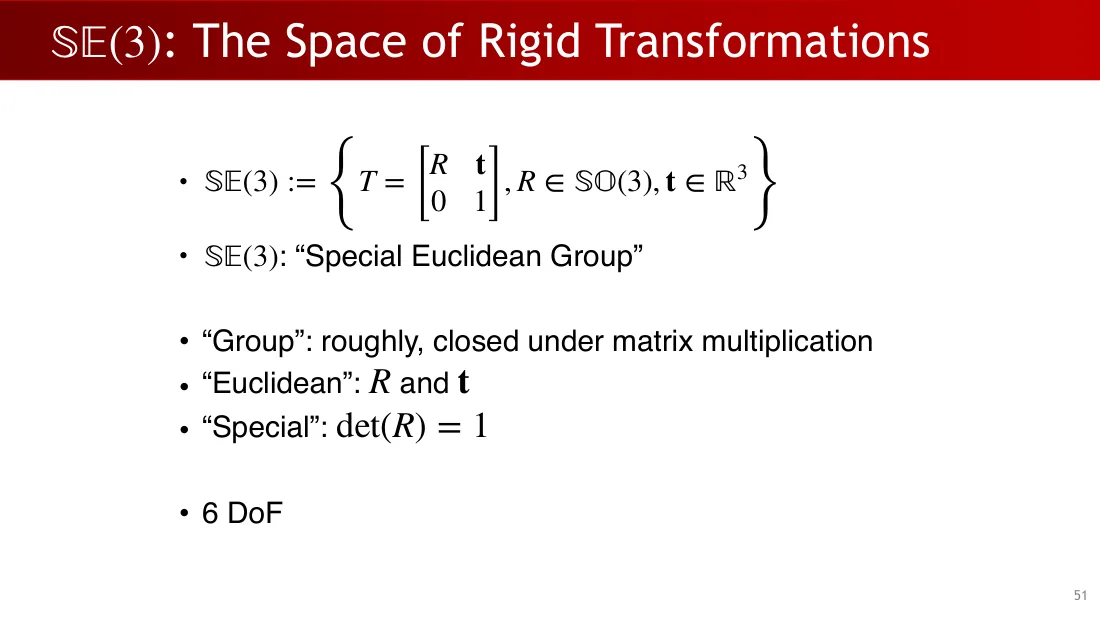

• \[\mathrm{SE}(3) := \{T = \begin{bmatrix}R & t \\ 0 & 1\end{bmatrix}\text{，}R \in \mathrm{SO}(3)\text{，}t \in \mathbb{R}^{3}\}\]
• \(\mathrm{SE}(3)\)：“特殊欧氏群”。
• “群”：粗略地说，对矩阵乘法封闭。
• “欧氏”：R 和 t。
• “特殊”：\(\operatorname{det}(R) = 1\)。
• 6个自由度。

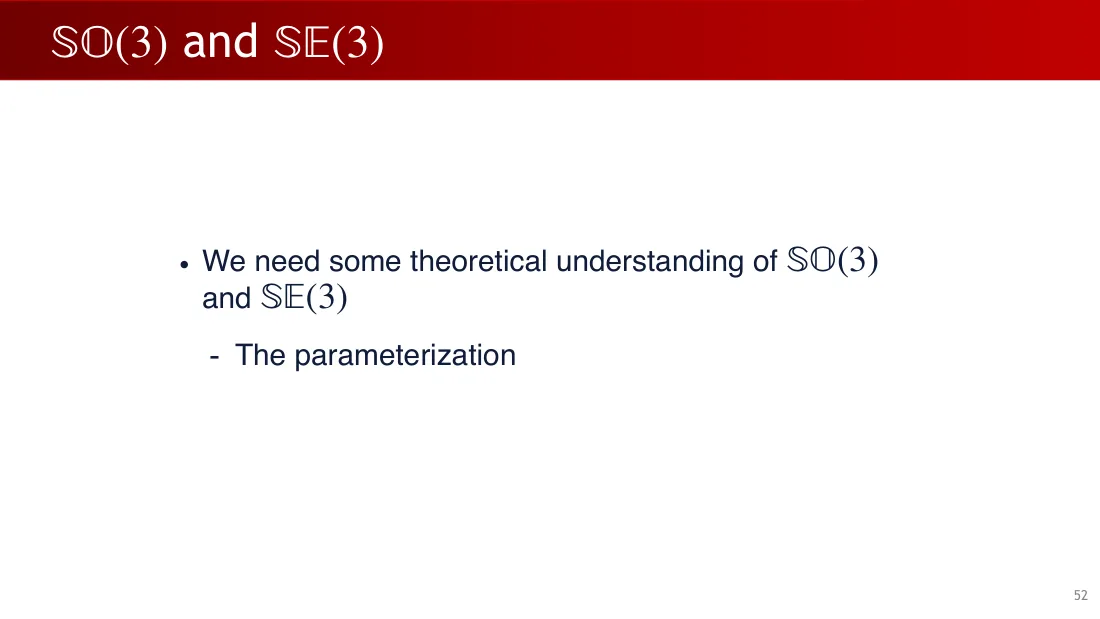

• 我们需要对 \(\mathrm{SO}(3)\) 和 \(\mathrm{SE}(3)\) 有一些理论理解。

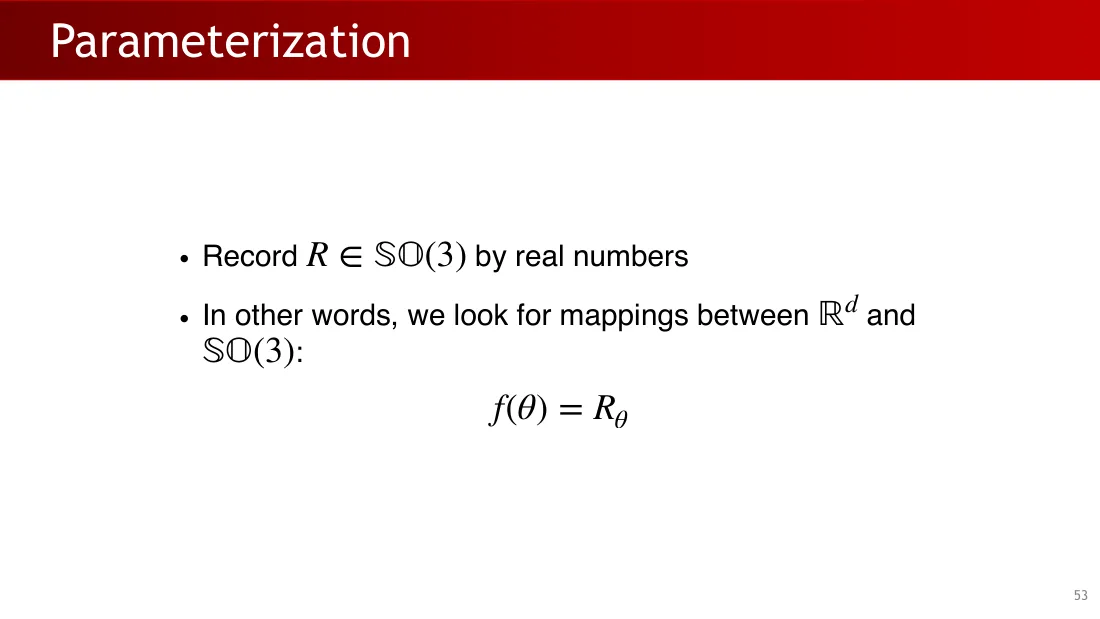

  • 参数化。

• 用实数记录 \(R \in \mathrm{SO}(3)\)。
• 换句话说，寻找 \(\mathbb{R}ᵈ\) 与 \(\mathrm{SO}(3)\) 之间的映射：\(f(\theta ) = R_\theta\)。

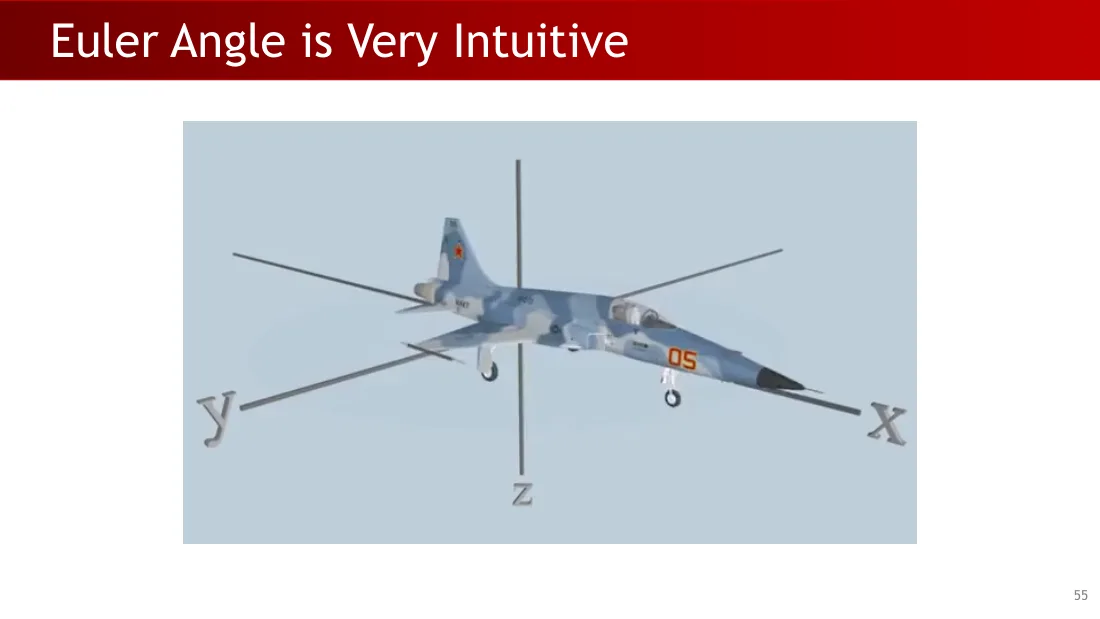

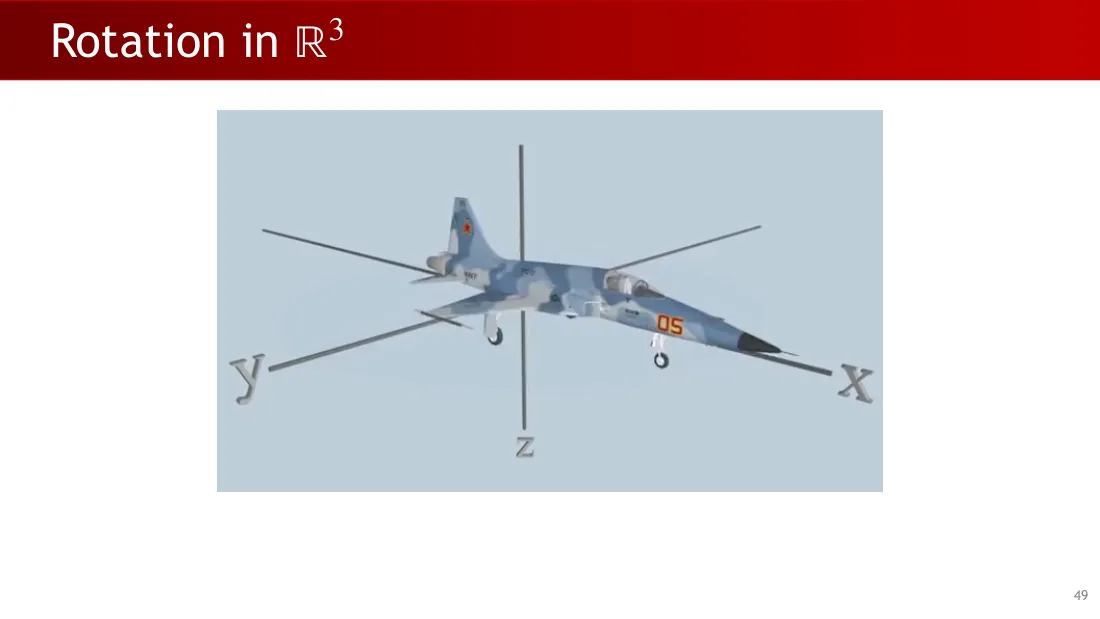

坐标轴：x、y、z。

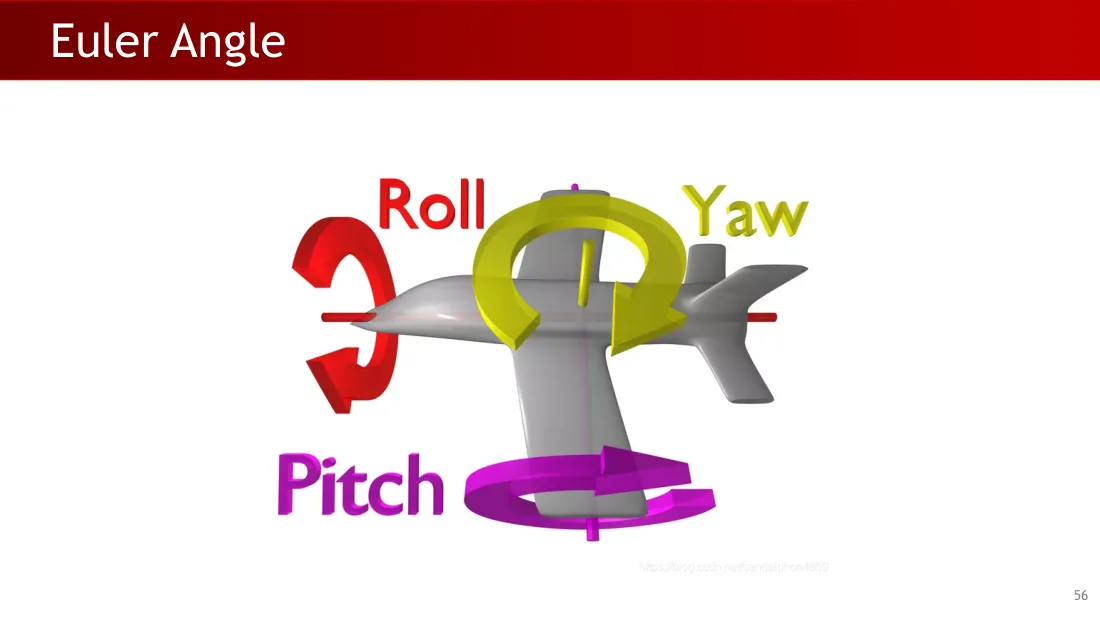

横滚（Roll）；偏航（Yaw）；俯仰（Pitch）。

https://blog.csdn.net/sandalphon4869

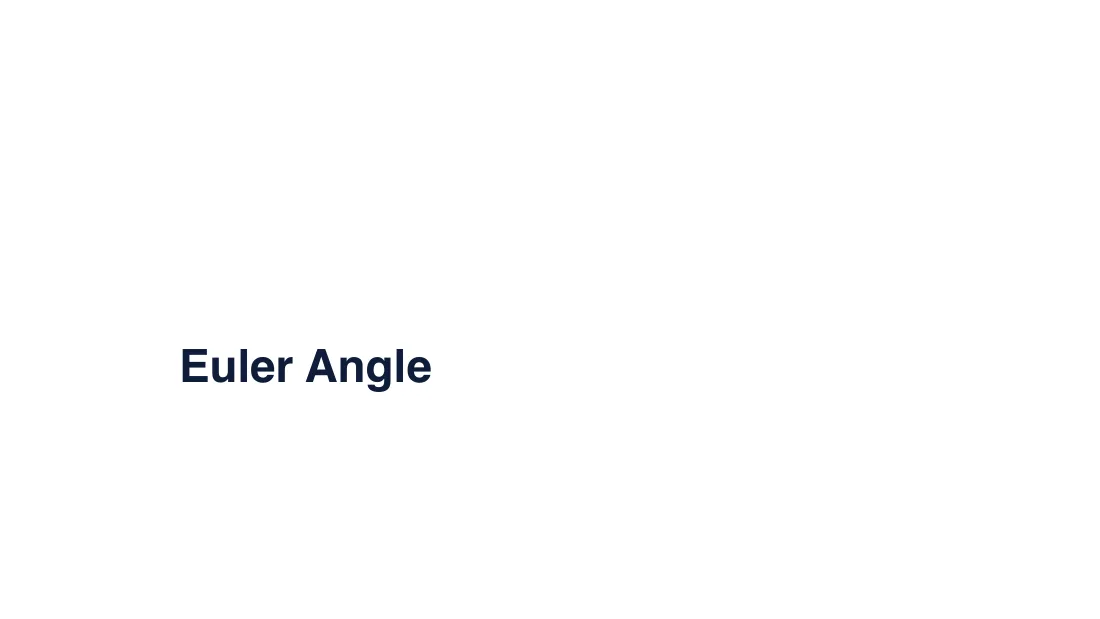

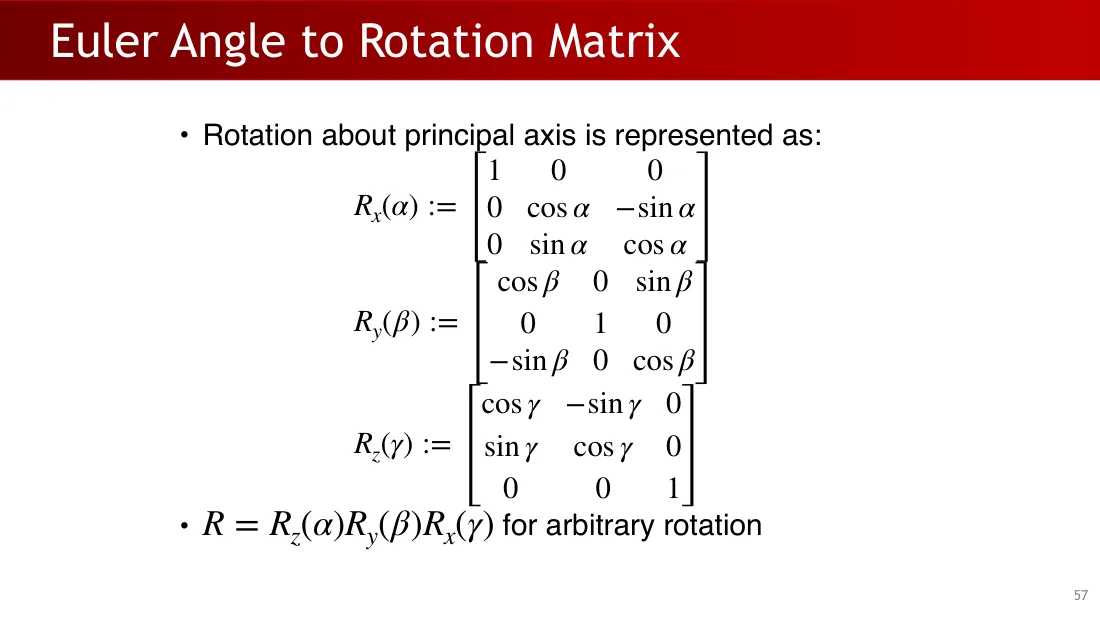

• 绕主轴的旋转表示为：

\[R_x(\alpha ) := \begin{bmatrix}1 & 0 & 0 \\ 0 & \cos \alpha & -\sin \alpha \\ 0 & \sin \alpha & \cos \alpha \end{bmatrix}\]

\[R_y(\beta ) := \begin{bmatrix}\cos \beta & 0 & \sin \beta \\ 0 & 1 & 0 \\ -\sin \beta & 0 & \cos \beta \end{bmatrix}\]

\[R_z(\gamma ) := \begin{bmatrix}\cos \gamma & -\sin \gamma & 0 \\ \sin \gamma & \cos \gamma & 0 \\ 0 & 0 & 1\end{bmatrix}\]

• 任意旋转可写为 \(R = R_z(\alpha )R_y(\beta )R_x(\gamma )\)。

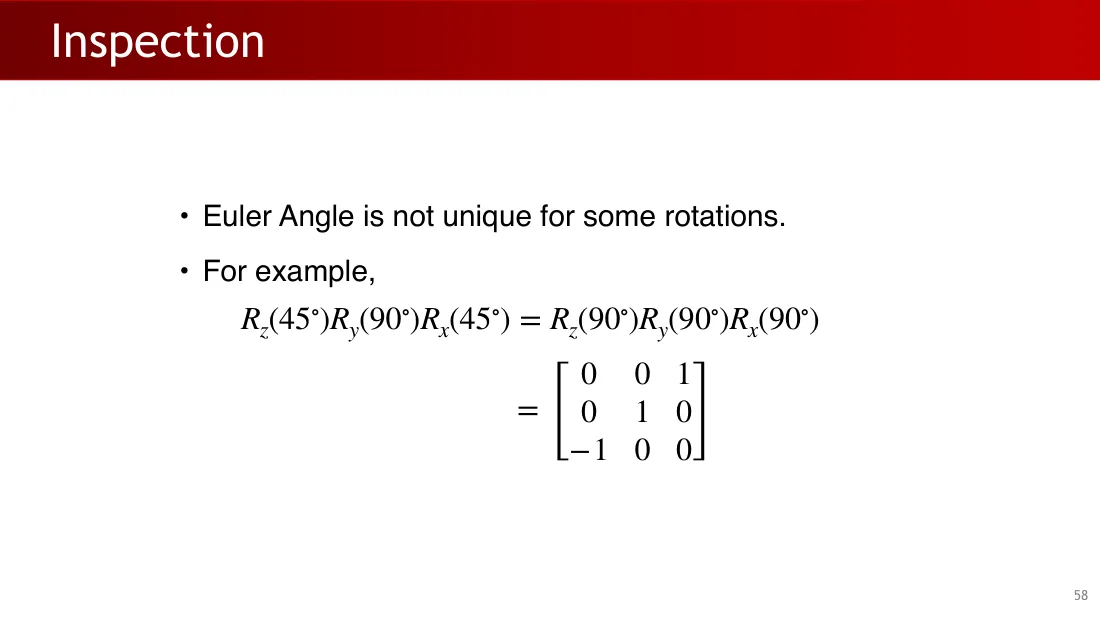

• 对某些旋转，欧拉角不唯一。
• 例如，\(R_z(45°)R_y(90°)R_x(45°) = R_z(90°)R_y(90°)R_x(90°)\)

\[= \begin{bmatrix}0 & 0 & 1 \\ 0 & 1 & 0 \\ -1 & 0 & 0\end{bmatrix}\]

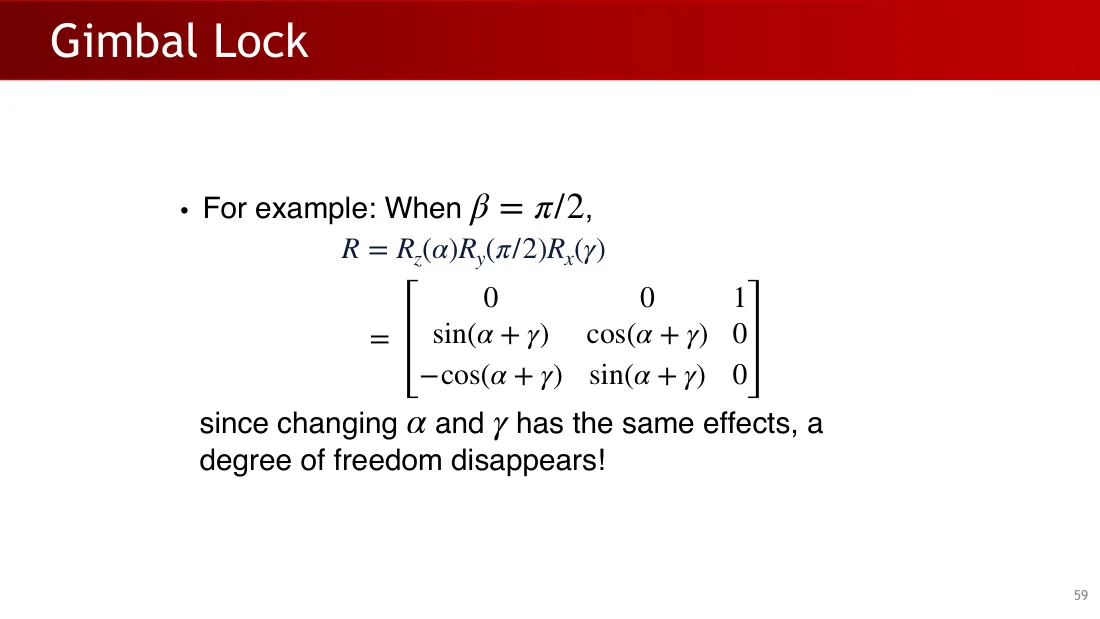

• 例如，当 \(\beta = \frac{\pi}{2}\) 时，

\[R = R_z(\alpha )R_y(\frac{\pi}{2})R_x(\gamma )\]

\[= \begin{bmatrix}0 & 0 & 1 \\ \sin(\alpha +\gamma ) & \cos(\alpha +\gamma ) & 0 \\ -\cos(\alpha +\gamma ) & \sin(\alpha +\gamma ) & 0\end{bmatrix}\]

因为改变 \(\alpha\) 和 \(\gamma\) 会产生相同的效果，所以一个自由度消失了！

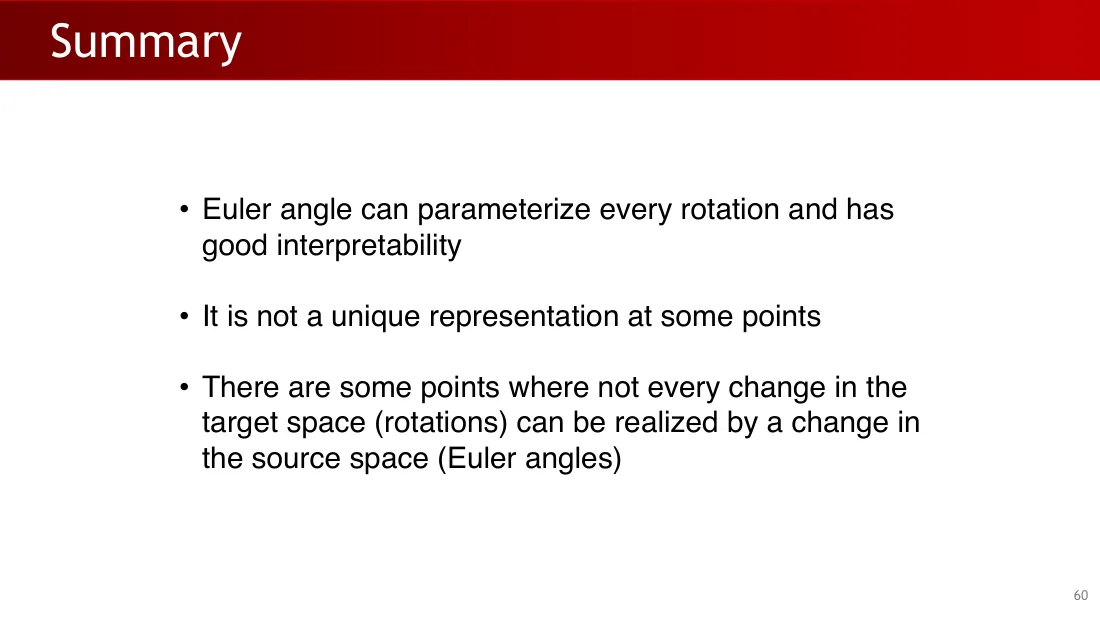

• 欧拉角可以参数化任意旋转，而且解释性好。
• 在某些点，它不是唯一表示。
• 在某些点，并非目标空间（旋转）中的每个变化都能由源空间（欧拉角）中的变化实现。

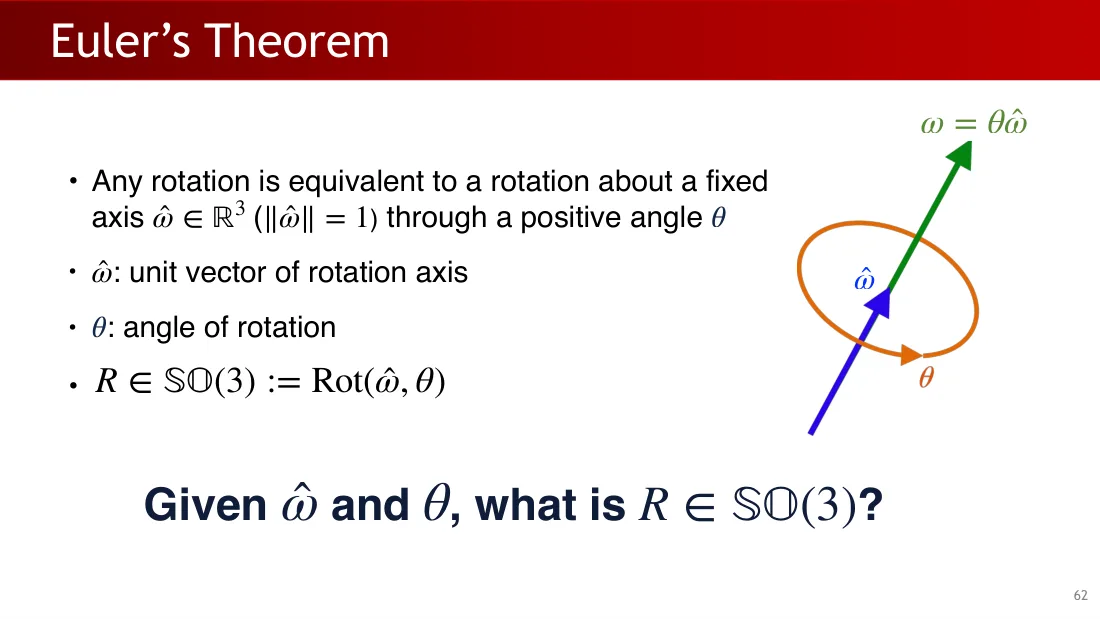

• 任意旋转都等价于绕一条固定轴 \(\hat{\omega } \in \mathbb{R}^{3}\)（\(\lVert \hat{\omega }\rVert = 1\)）转过正角度 \(\theta\)。
• \(\hat{\omega }\)：旋转轴的单位向量。
• \(\theta\)：旋转角度。
• \[R \in \mathrm{SO}(3) := \operatorname{Rot}(\hat{\omega }, \theta )\]

图中：\(\omega = \theta \hat{\omega }\)。

给定 \(\hat{\omega }\) 和 \(\theta\text{，}R \in \mathrm{SO}(3)\) 是什么？

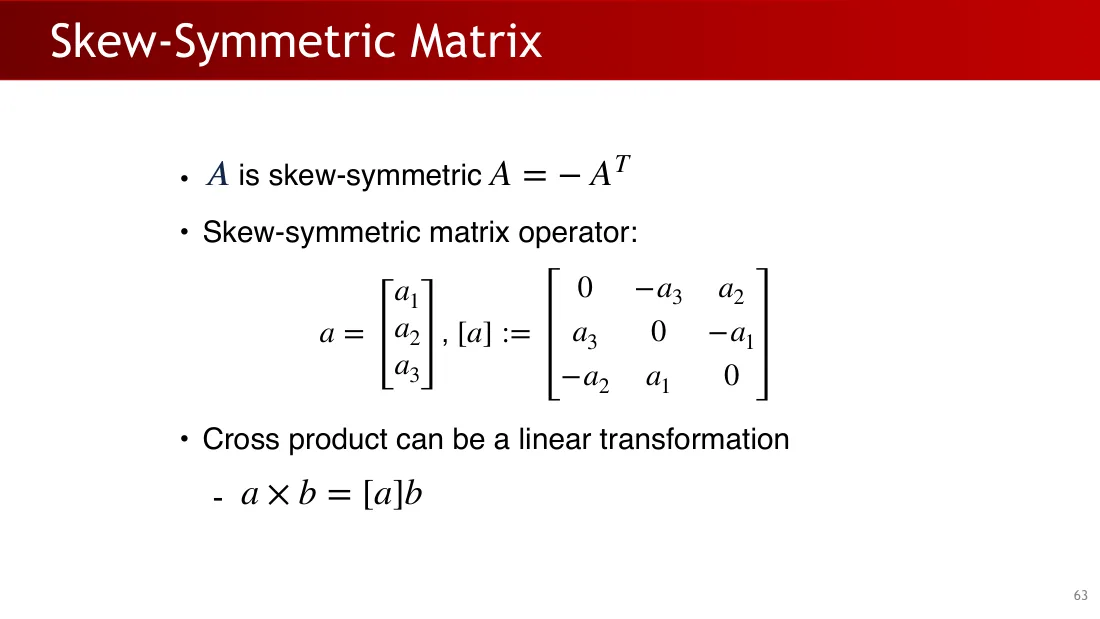

• A 是反对称矩阵：\(A = -A^{T}\)。
• 反对称矩阵算子：

\[a = \begin{bmatrix}a_{1} \\ a_{2} \\ a_{3}\end{bmatrix}\text{，}[a] := \begin{bmatrix}0 & -a_{3} & a_{2} \\ a_{3} & 0 & -a_{1} \\ -a_{2} & a_{1} & 0\end{bmatrix}\]

• 叉积可以是线性变换。
  • \[a \times b = [a]b\]

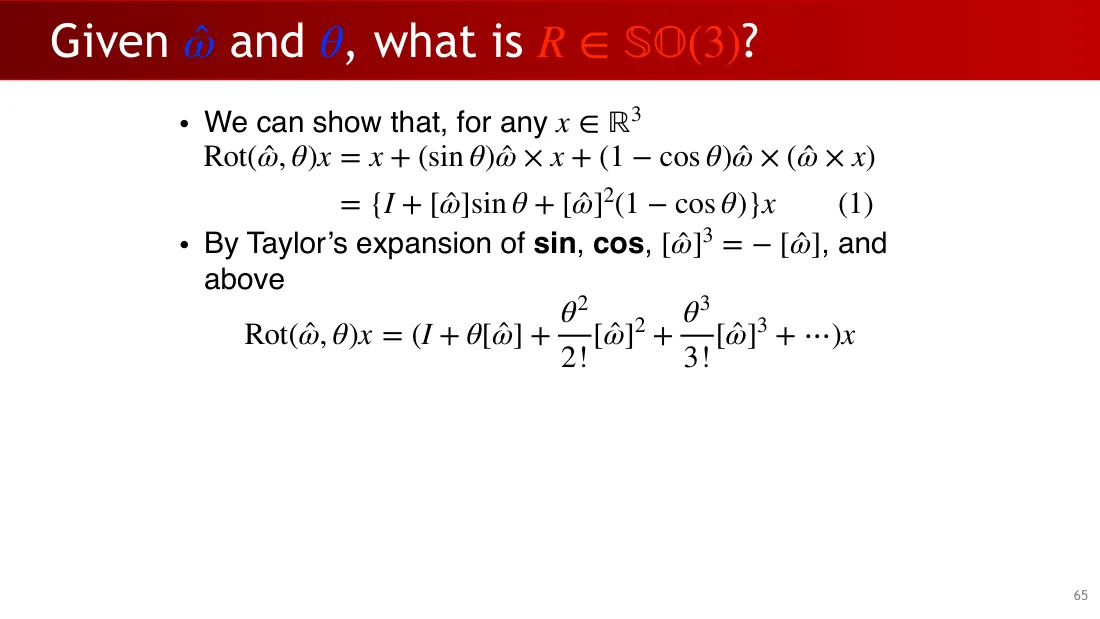

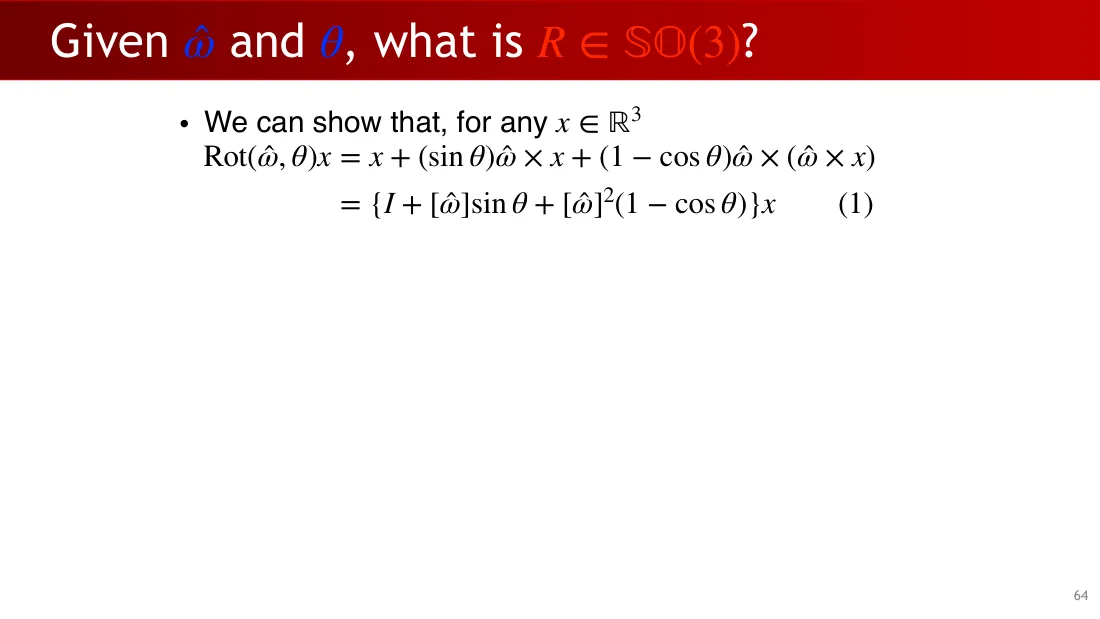

• 可以证明，对任意 \(x \in \mathbb{R}^{3}\)，

\[\operatorname{Rot}(\hat{\omega }, \theta )x = x + (\sin \theta )\hat{\omega } \times x + (1 - \cos \theta )\hat{\omega } \times (\hat{\omega } \times x)\]

\[= \{I + [\hat{\omega }]\sin \theta + [\hat{\omega }]^{2}(1 - \cos \theta )\}x\]。（1）

• 可以证明，对任意 \(x \in \mathbb{R}^{3}\)，

\[\operatorname{Rot}(\hat{\omega }, \theta )x = x + (\sin \theta )\hat{\omega } \times x + (1 - \cos \theta )\hat{\omega } \times (\hat{\omega } \times x)\]

\[= \{I + [\hat{\omega }]\sin \theta + [\hat{\omega }]^{2}(1 - \cos \theta )\}x\]。（1）

• 利用 \(\sin\)、\(\cos\) 的泰勒展开、\([\hat{\omega }]^{3} = -[\hat{\omega }]\) 以及上式，

\[\operatorname{Rot}(\hat{\omega }, \theta )x = (I + \theta [\hat{\omega }] + (\frac{\theta ^{2}}{2!})[\hat{\omega }]^{2} + (\frac{\theta ^{3}}{3!})[\hat{\omega }]^{3} + \cdots)x\]

• 可以证明，对任意 \(x \in \mathbb{R}^{3}\)，

\[\operatorname{Rot}(\hat{\omega }, \theta )x = x + (\sin \theta )\hat{\omega } \times x + (1 - \cos \theta )\hat{\omega } \times (\hat{\omega } \times x)\]

\[= \{I + [\hat{\omega }]\sin \theta + [\hat{\omega }]^{2}(1 - \cos \theta )\}x\]。（1）

• 利用 \(\sin\)、\(\cos\) 的泰勒展开、\([\hat{\omega }]^{3} = -[\hat{\omega }]\) 以及上式，

\[\operatorname{Rot}(\hat{\omega }, \theta )x = (I + \theta [\hat{\omega }] + (\frac{\theta ^{2}}{2!})[\hat{\omega }]^{2} + (\frac{\theta ^{3}}{3!})[\hat{\omega }]^{3} + \cdots)x\]

• 回顾指数函数的泰勒展开：\(e^{x} = 1 + x + \frac{x^{2}}{2!} + \frac{x^{3}}{3!} + \cdots\)。

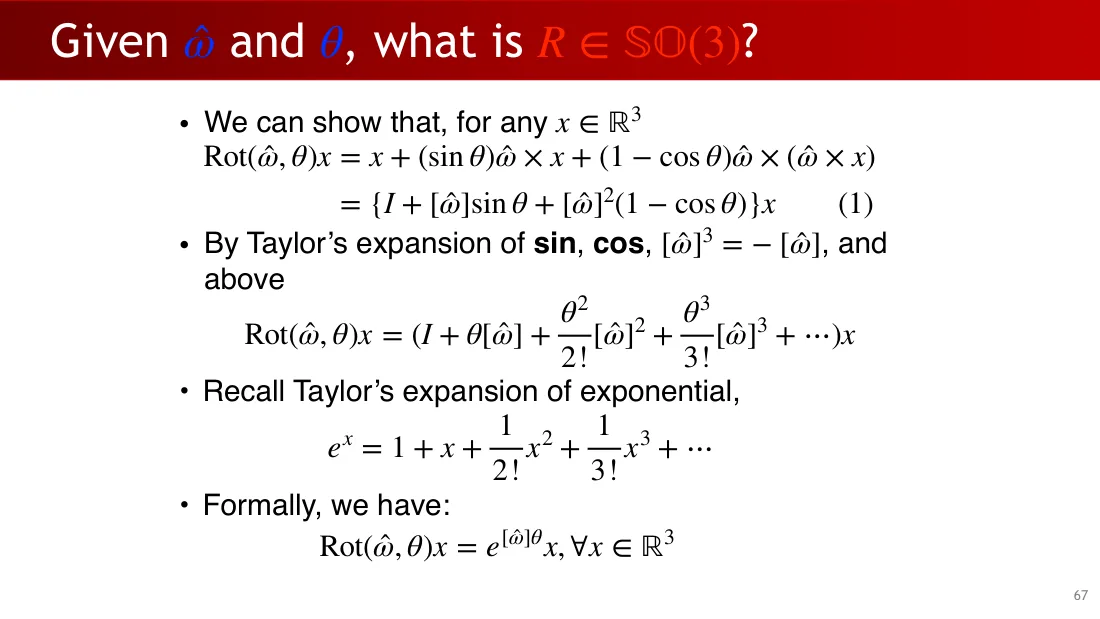

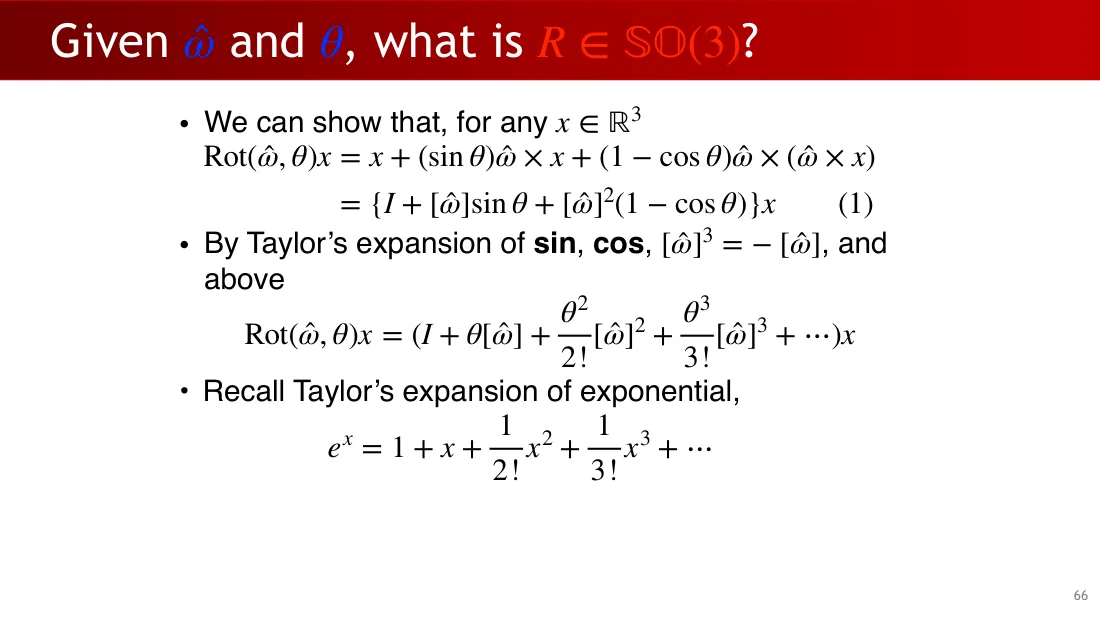

• 可以证明，对任意 \(x \in \mathbb{R}^{3}\)，

\[\operatorname{Rot}(\hat{\omega }, \theta )x = x + (\sin \theta )\hat{\omega } \times x + (1 - \cos \theta )\hat{\omega } \times (\hat{\omega } \times x)\]

\[= \{I + [\hat{\omega }]\sin \theta + [\hat{\omega }]^{2}(1 - \cos \theta )\}x\]。（1）

• 利用 \(\sin\)、\(\cos\) 的泰勒展开、\([\hat{\omega }]^{3} = -[\hat{\omega }]\) 以及上式，

\[\operatorname{Rot}(\hat{\omega }, \theta )x = (I + \theta [\hat{\omega }] + (\frac{\theta ^{2}}{2!})[\hat{\omega }]^{2} + (\frac{\theta ^{3}}{3!})[\hat{\omega }]^{3} + \cdots)x\]

• 回顾指数函数的泰勒展开：\(e^{x} = 1 + x + \frac{x^{2}}{2!} + \frac{x^{3}}{3!} + \cdots\)。
• 形式上，有 \(\operatorname{Rot}(\hat{\omega }, \theta )x = \exp(\theta [\hat{\omega }]) x\)，对所有 \(x \in \mathbb{R}^{3}\)。

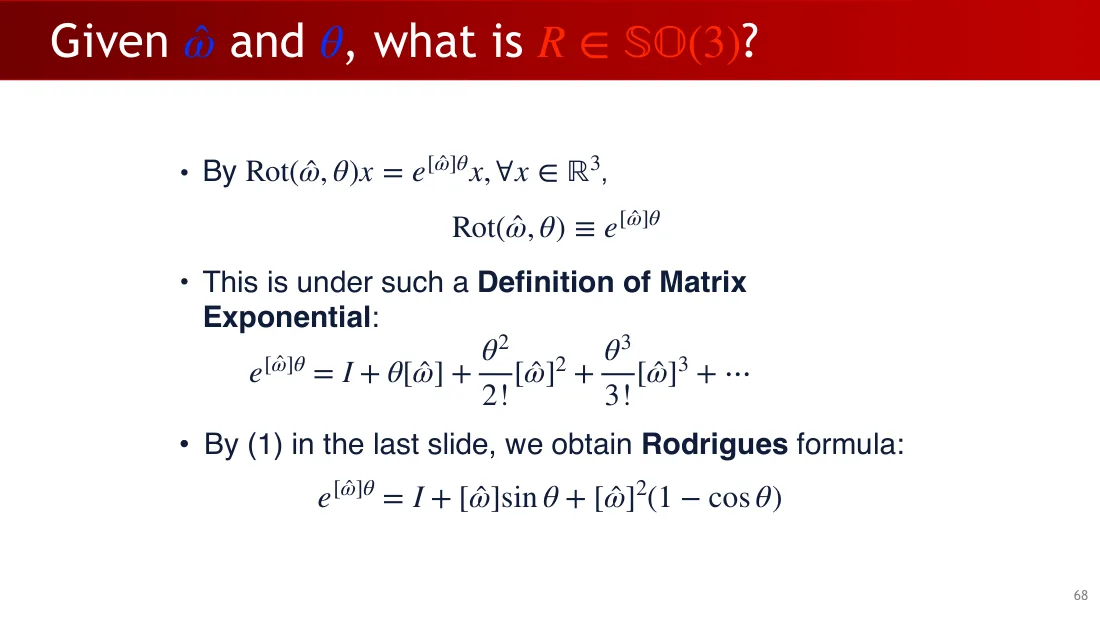

• 由 \(\operatorname{Rot}(\hat{\omega }, \theta )x = \exp(\theta [\hat{\omega }]) x\)，对所有 \(x \in \mathbb{R}^{3}\)，得 \(\operatorname{Rot}(\hat{\omega }, \theta ) \equiv \exp(\theta [\hat{\omega }])\)。
• 这里采用如下矩阵指数定义：

\[\exp(\theta [\hat{\omega }]) = I + \theta [\hat{\omega }] + (\frac{\theta ^{2}}{2!})[\hat{\omega }]^{2} + (\frac{\theta ^{3}}{3!})[\hat{\omega }]^{3} + \cdots\]

• 根据上一张幻灯片的式(1)，得到 Rodrigues 公式：

\[\exp(\theta [\hat{\omega }]) = I + [\hat{\omega }]\sin \theta + [\hat{\omega }]^{2}(1 - \cos \theta )\]

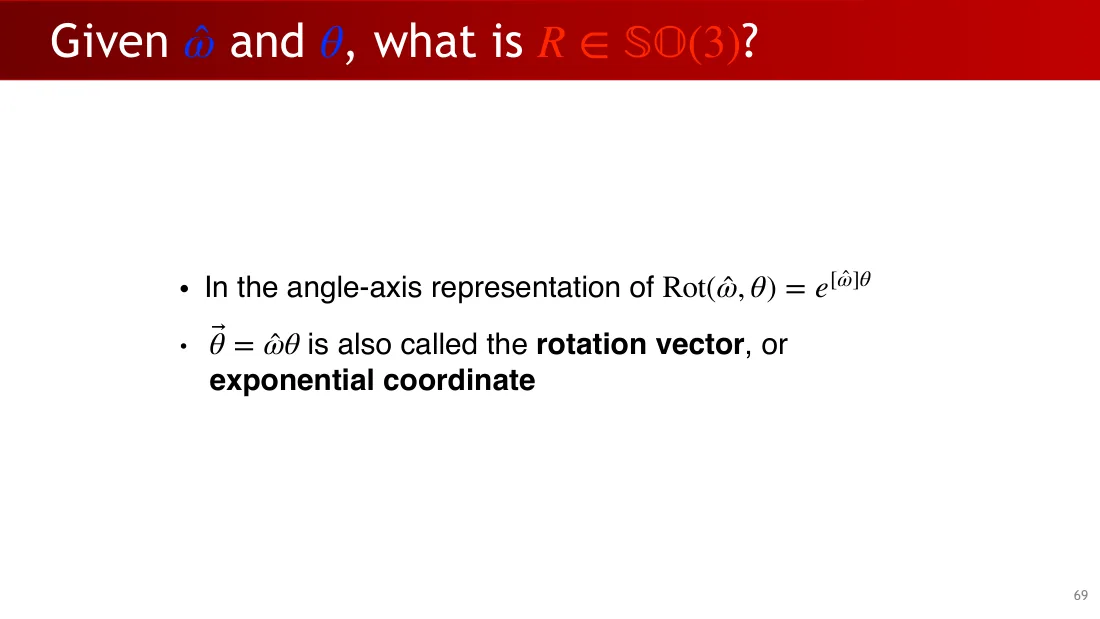

• 在轴角表示 \(\operatorname{Rot}(\hat{\omega }, \theta ) = \exp(\theta [\hat{\omega }])\) 中，
  • \(\vec{\theta } = \hat{\omega }\theta\) 也称为旋转向量，或指数坐标。

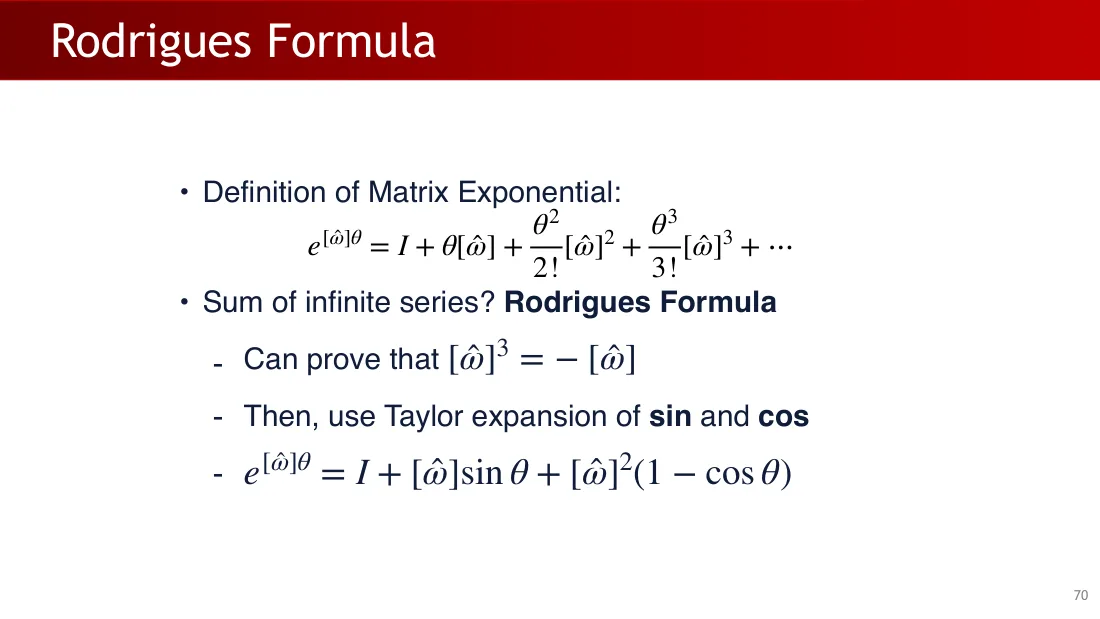

• 矩阵指数的定义：

\[\exp(\theta [\hat{\omega }]) = I + \theta [\hat{\omega }] + (\frac{\theta ^{2}}{2!})[\hat{\omega }]^{2} + (\frac{\theta ^{3}}{3!})[\hat{\omega }]^{3} + \cdots\]

• 无穷级数求和？Rodrigues 公式。
  • 可以证明 \([\hat{\omega }]^{3} = -[\hat{\omega }]\)。
  • 再使用 \(\sin\) 和 \(\cos\) 的泰勒展开。
  • \[\exp(\theta [\hat{\omega }]) = I + [\hat{\omega }]\sin \theta + [\hat{\omega }]^{2}(1 - \cos \theta )\]

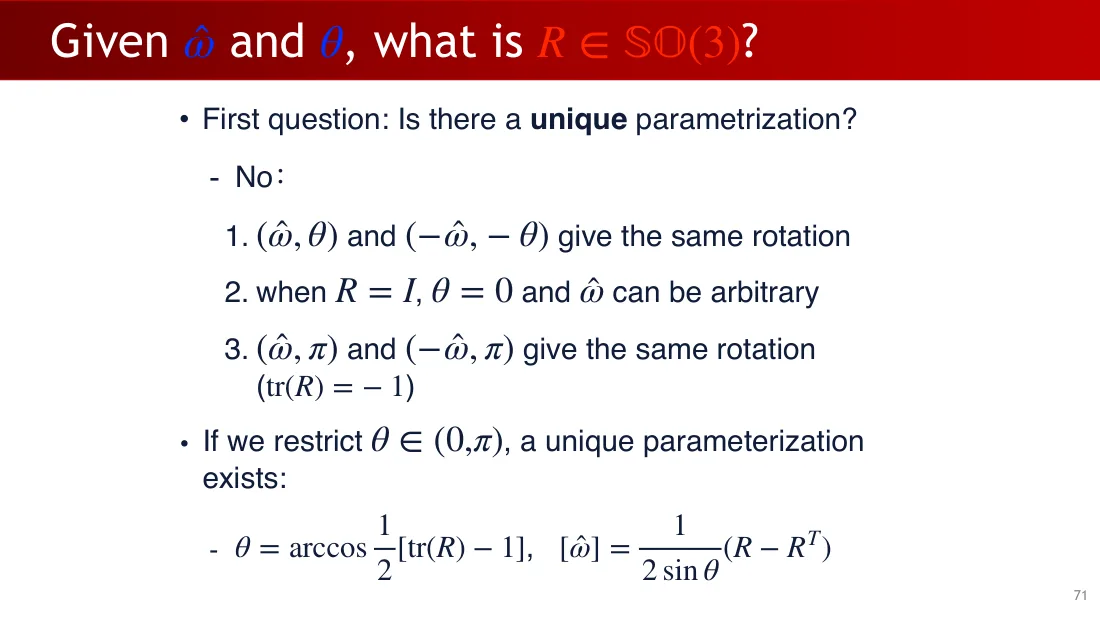

• 第一个问题：存在唯一的参数化吗？
  • 不存在：

1. \((\hat{\omega }, \theta )\) 与 \((-\hat{\omega }, -\theta )\) 给出相同的旋转。

2. 当 \(R = I\) 时，\(\theta = 0\text{，}\hat{\omega }\) 可以任取。

3. \((\hat{\omega }, \pi )\) 与 \((-\hat{\omega }, \pi )\) 给出相同的旋转（\(\operatorname{tr}(R) = -1\)）。

• 如果限定 \(\theta \in (0, \pi )\)，则存在唯一的参数化：
  • \[\theta = \arccos(\frac{\operatorname{tr}(R)-1}{2})\text{，}[\hat{\omega }] = \frac{R-R^{T}}{2\sin \theta }\]

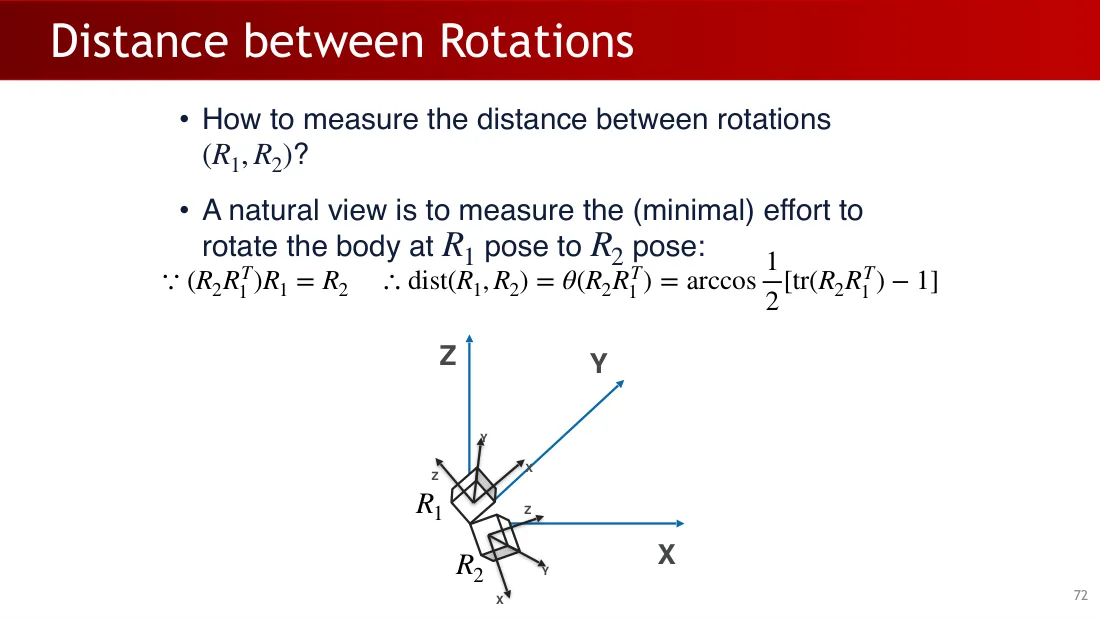

• 如何度量旋转 \((R_{1}, R_{2})\) 之间的距离？
• 一种自然的观点，是度量将刚体从 \(R_{1}\) 位姿旋转到 \(R_{2}\) 位姿所需的（最小）努力：

因为 \((R_{2}R_{1}^{T})R_{1} = R_{2}\)，

所以 \(\operatorname{dist}(R_{1}, R_{2}) = \theta (R_{2}R_{1}^{T}) = \arccos(\frac{\operatorname{tr}(R_{2}R_{1}^{T})-1}{2})\)。

图中坐标轴：X、Y、Z；两个朝向：\(R_{1}\)、\(R_{2}\)。

下周：第3讲，机器人学 II。

北京大学（1898年）

具身感知与交互实验室（EPIC）

2025年秋季
