第7章 · 原课件与完整中文翻译

第7讲——视觉与抓取 III

王鹤教授

具身感知与交互实验室｜2025年春季

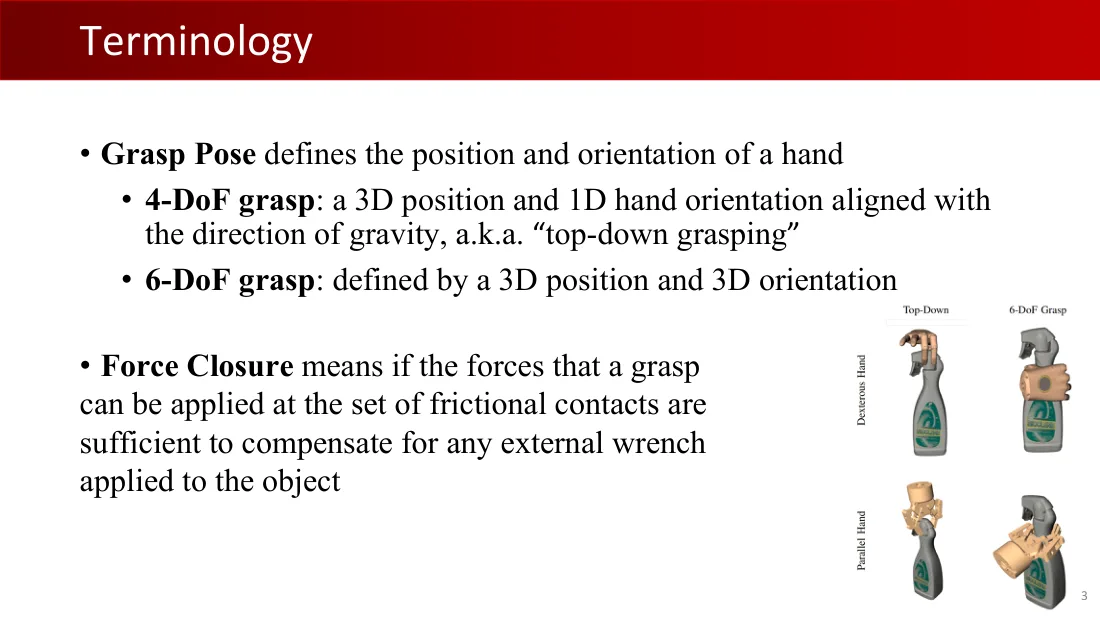

• 抓取位姿定义手的位置和朝向。
  • 4自由度抓取：三维位置，以及与重力方向对齐的一维手朝向，也称“自上而下抓取”。
  • 6自由度抓取：由三维位置与三维朝向定义。
• 力闭合意味着：抓取在一组有摩擦接触上能够施加的力，足以补偿作用于物体的任意外部力旋量。

灵巧手｜平行夹爪｜自上而下｜6自由度抓取

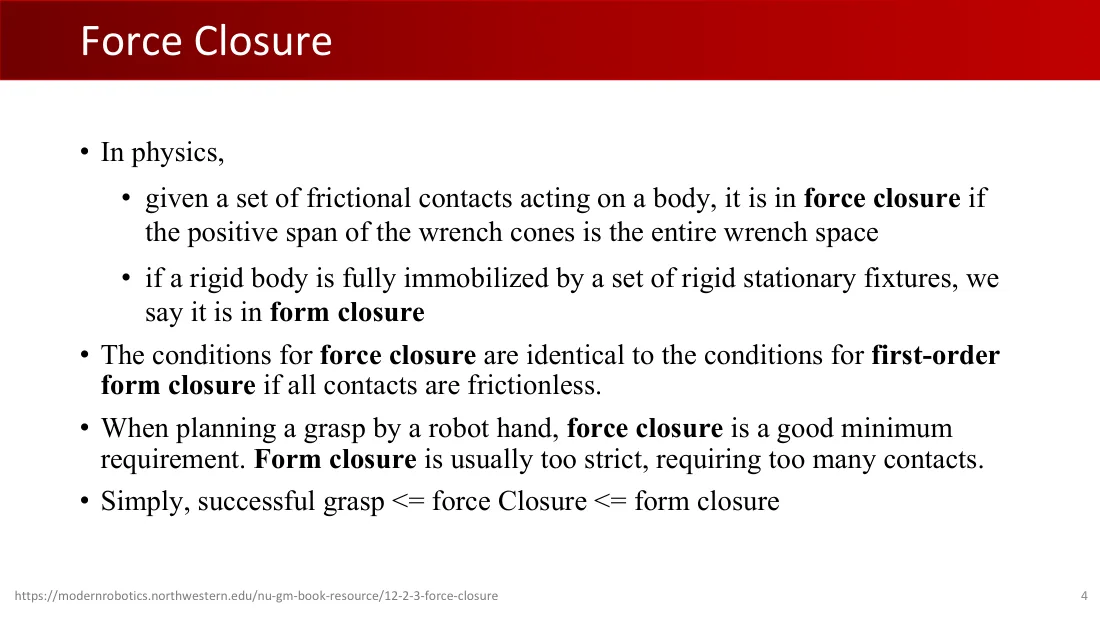

• 在物理学中：
  • 给定作用在刚体上的一组有摩擦接触，如果力旋量锥的正张成覆盖整个力旋量空间，则该接触组处于力闭合。
  • 如果一个刚体被一组刚性固定夹具完全固定，则称其处于形闭合。
• 如果所有接触均无摩擦，力闭合条件与一阶形闭合条件相同。
• 机器人手规划抓取时，力闭合是合适的最低要求。形闭合通常过于严格，需要太多接触。
• 简单地说：成功抓取 ≤ 力闭合 ≤ 形闭合。

https://modernrobotics.northwestern.edu/nu-gm-book-resource/12-2-3-force-closure

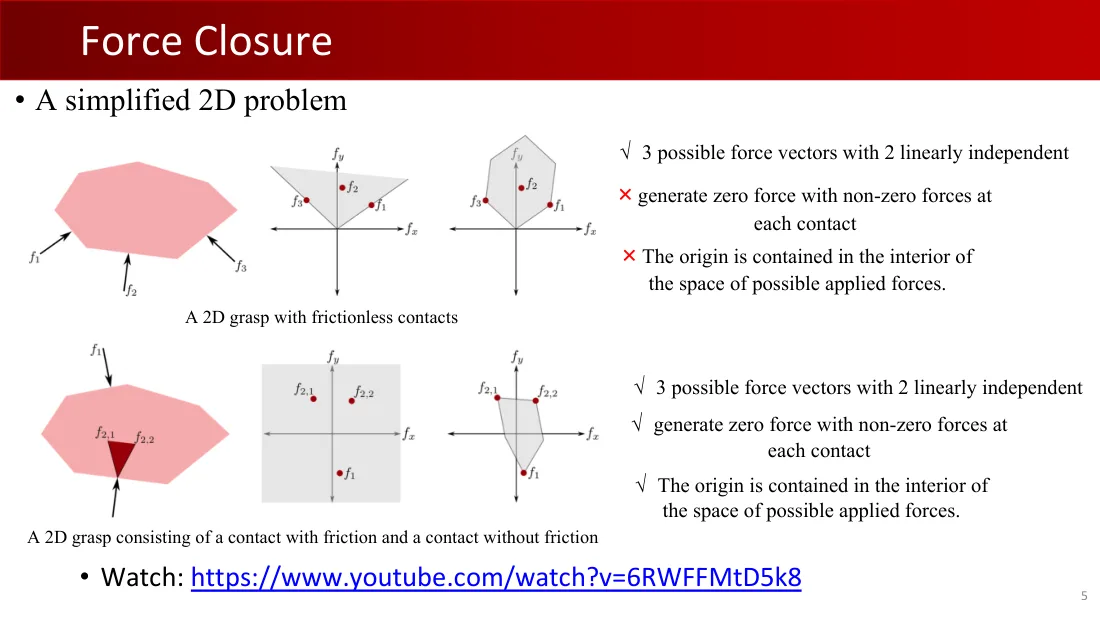

• 简化的二维问题。

无摩擦接触的二维抓取

• ✓ 三个可能的力向量，其中两个线性独立。
• × 每个接触均施加非零力时，无法产生零合力。
• × 原点不在可能施加力的空间内部。

一个有摩擦接触与一个无摩擦接触构成的二维抓取

• ✓ 三个可能的力向量，其中两个线性独立。
• ✓ 每个接触均施加非零力时，能够产生零合力。
• ✓ 原点位于可能施加力的空间内部。

观看：https://www.youtube.com/watch?v=6RWFFMtD5k8

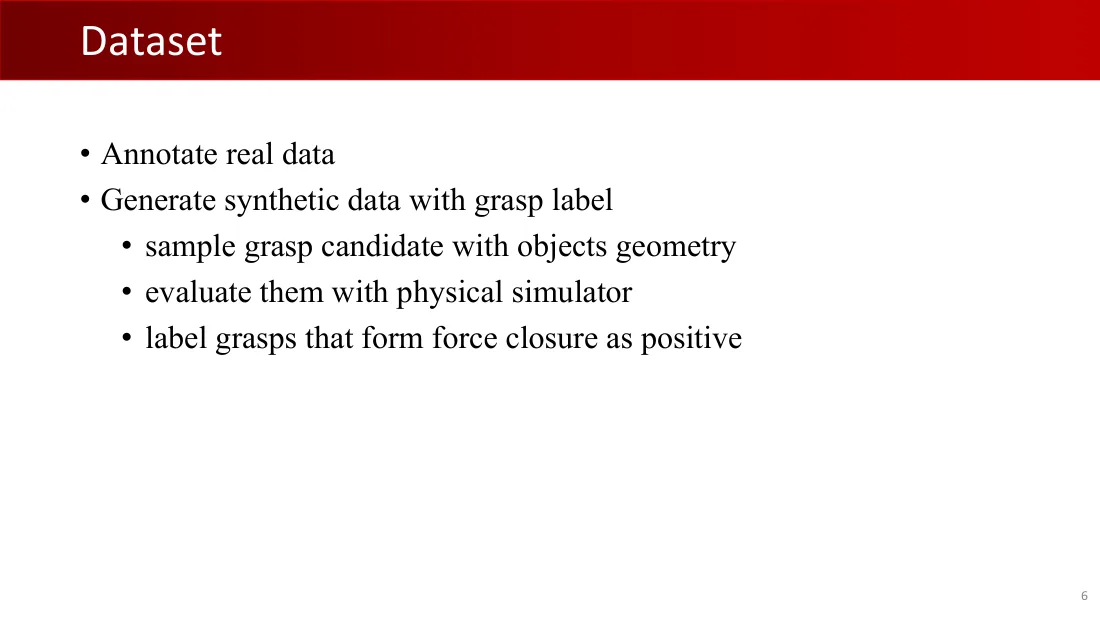

• 标注真实数据。
• 生成带抓取标签的合成数据。
  • 根据物体几何采样候选抓取。
  • 用物理模拟器评估这些候选。
  • 将构成力闭合的抓取标为正例。

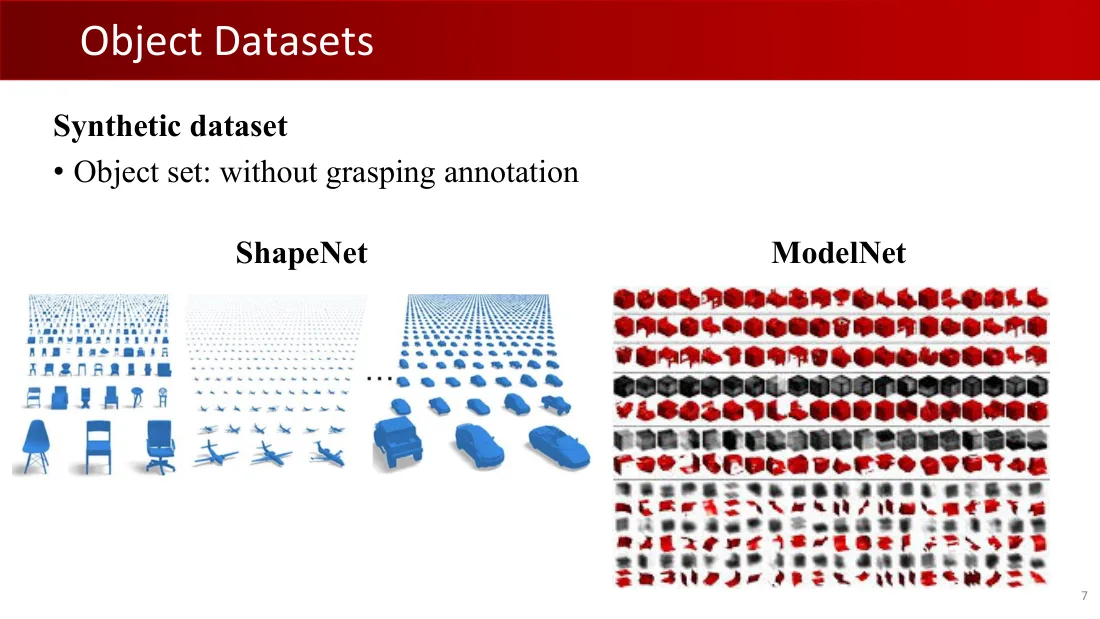

合成数据集

物体集合：不带抓取标注。

ShapeNet｜ModelNet

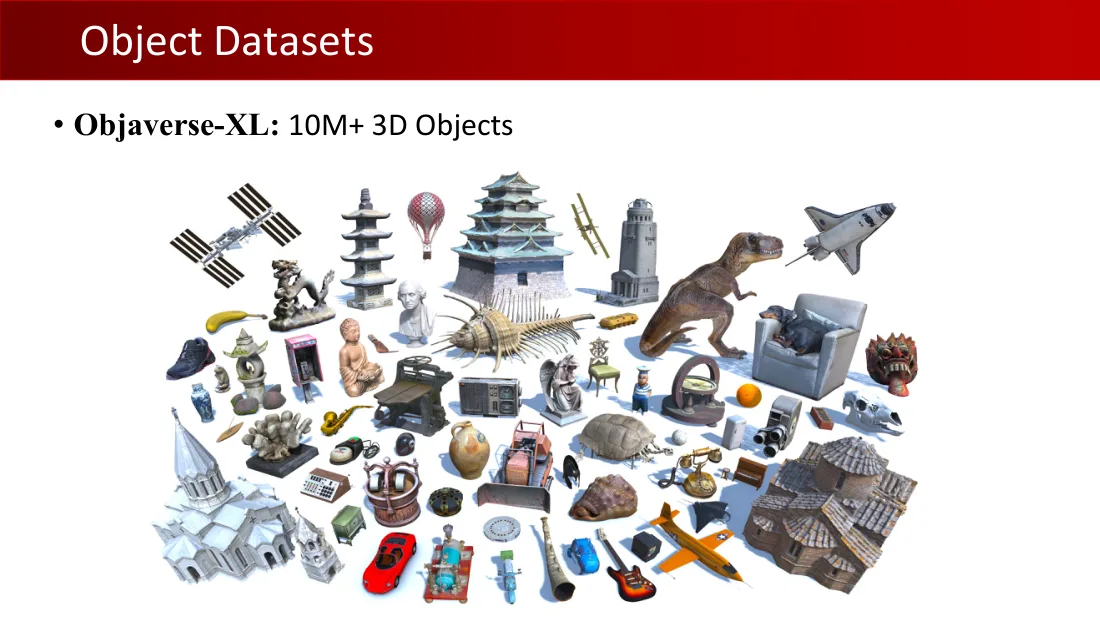

Objaverse-XL：1000万以上三维物体。

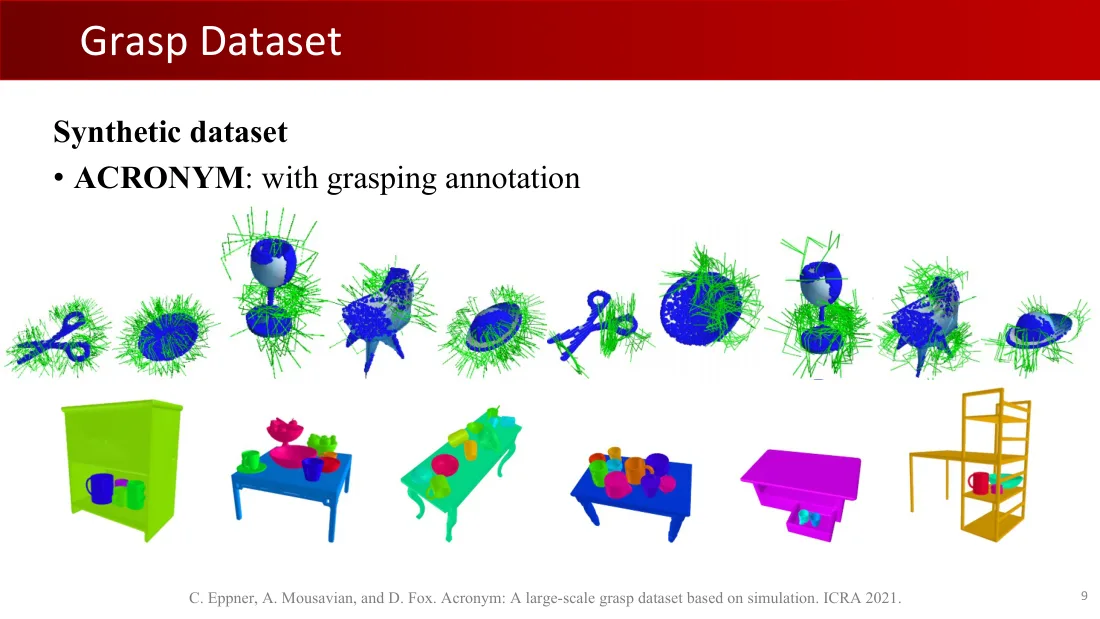

合成数据集

ACRONYM：带抓取标注。

C. Eppner、A. Mousavian、D. Fox：《ACRONYM：基于仿真的大规模抓取数据集》，ICRA 2021。

真实数据集

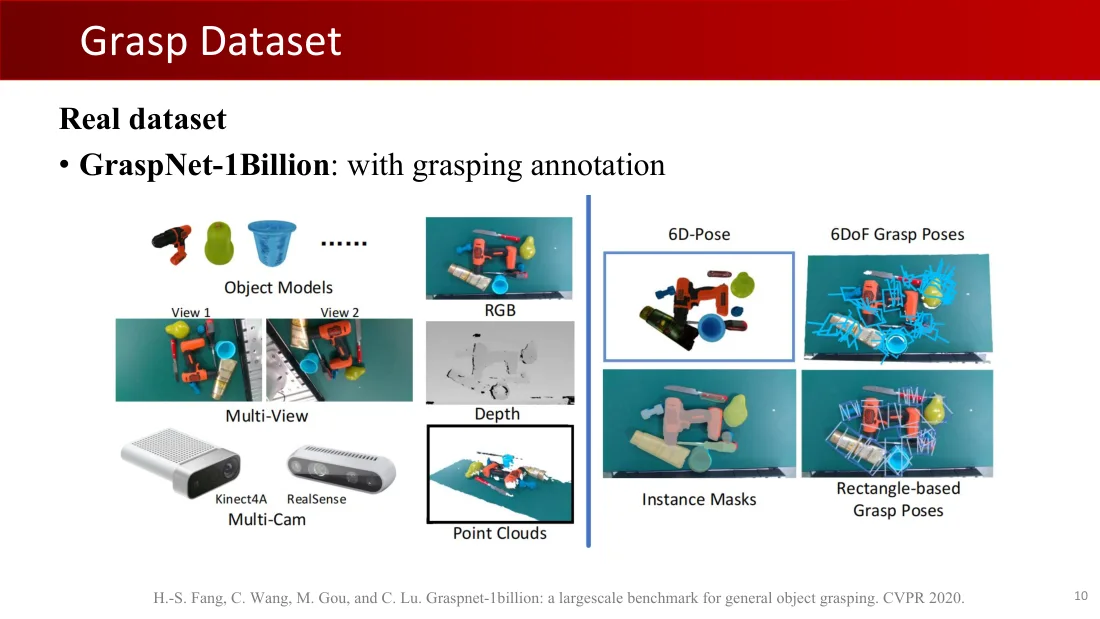

• GraspNet-1Billion：带抓取标注。

物体模型；视角1、视角2；多视角；Kinect4A、RealSense；多相机；RGB彩色图；深度；点云；6D位姿；6自由度抓取位姿；实例掩码；基于矩形的抓取位姿。

H.-S. Fang、C. Wang、M. Gou、C. Lu：《GraspNet-1Billion：通用物体抓取的大规模基准》，CVPR 2020。

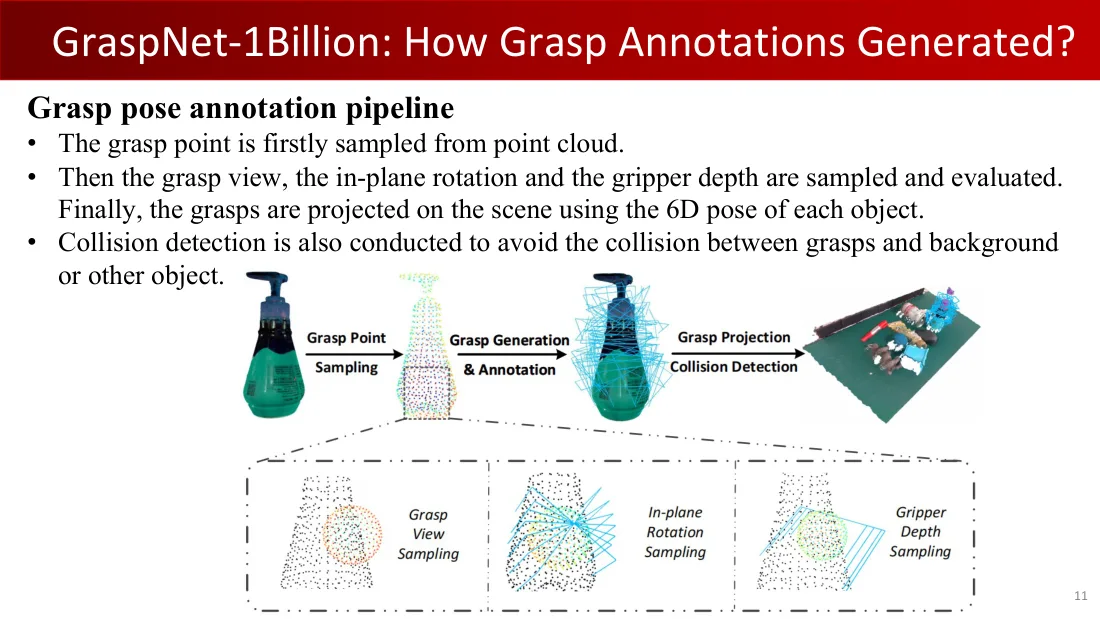

抓取位姿标注管线

• 首先从点云采样抓取点。
• 随后采样并评估抓取视角、平面内旋转和夹爪深入距离。最后利用每个物体的6D位姿，将抓取投影到场景中。
• 还进行碰撞检测，以避免抓取与背景或其他物体碰撞。

抓取点采样 → 抓取生成与标注 → 抓取投影 / 碰撞检测。

抓取视角采样｜平面内旋转采样｜夹爪深入距离采样。

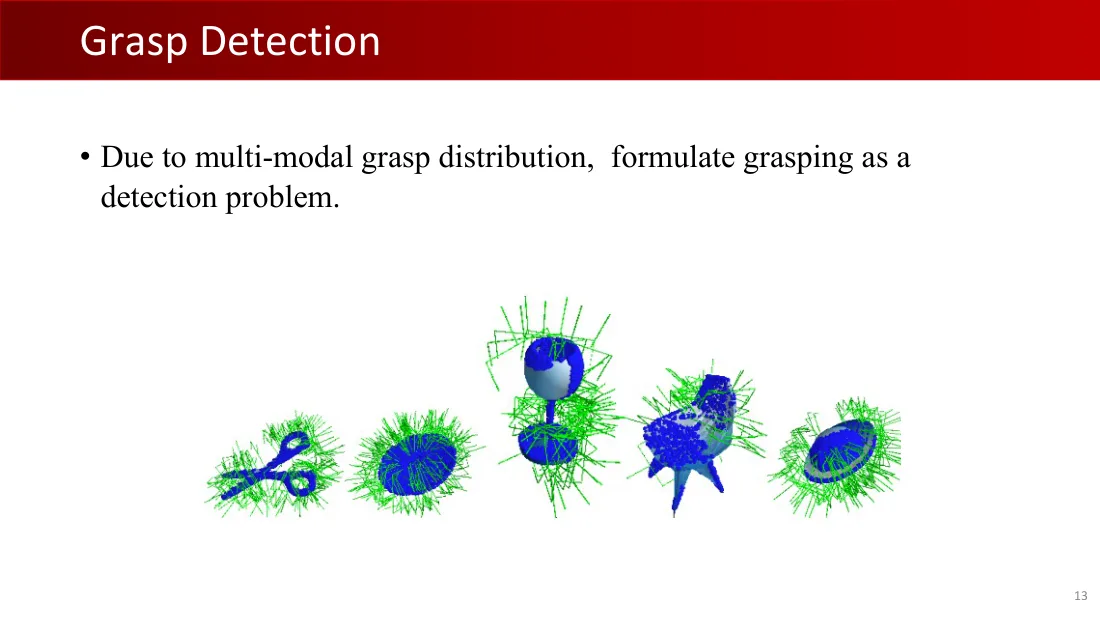

由于抓取分布具有多峰性，将抓取表述为检测问题。

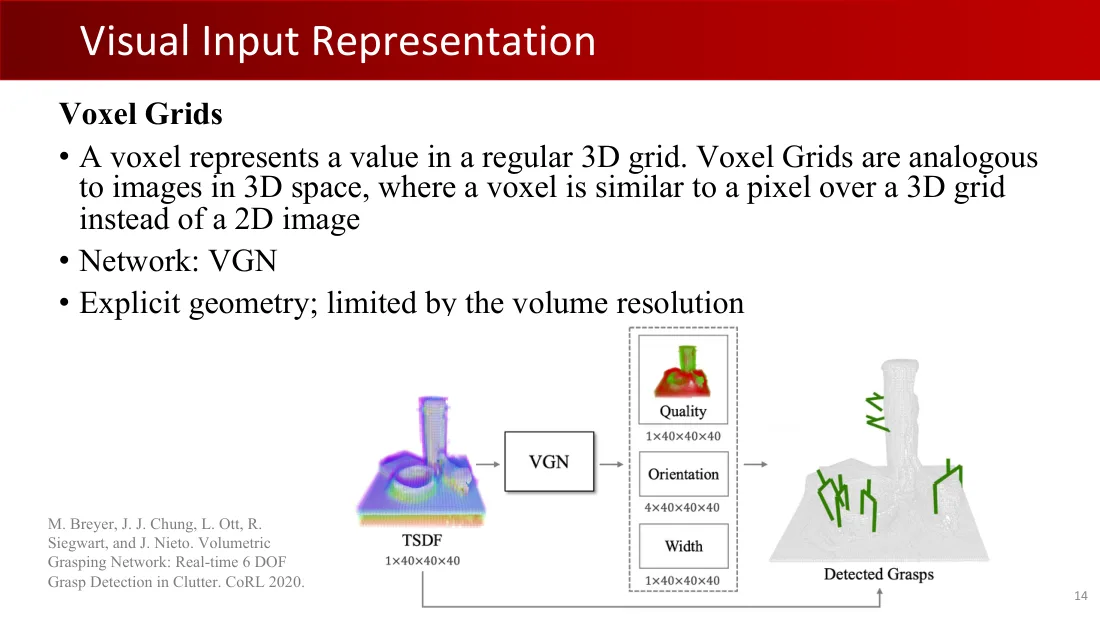

体素网格

• 体素表示规则三维网格中的一个值。体素网格类似三维空间中的图像：体素类似像素，但位于三维网格而非二维图像。
• 网络：VGN。
• 显式几何；受体积分辨率限制。

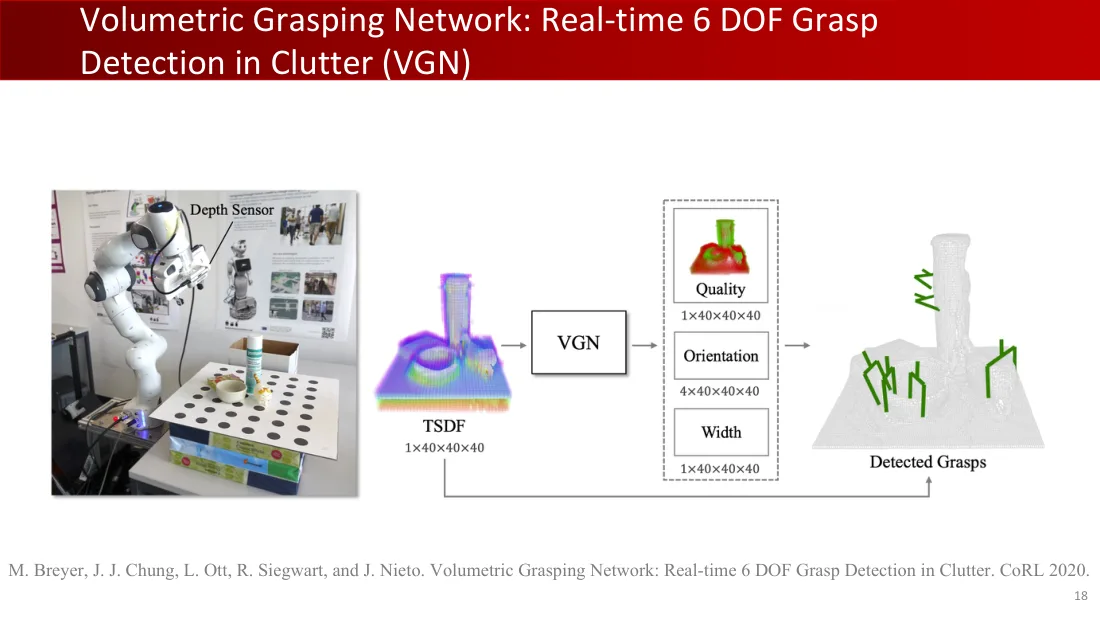

TSDF截断符号距离场｜质量｜朝向｜宽度｜检测到的抓取。

M. Breyer、J. J. Chung、L. Ott、R. Siegwart、J. Nieto：《体积抓取网络：杂乱场景中的实时6自由度抓取检测》，CoRL 2020。

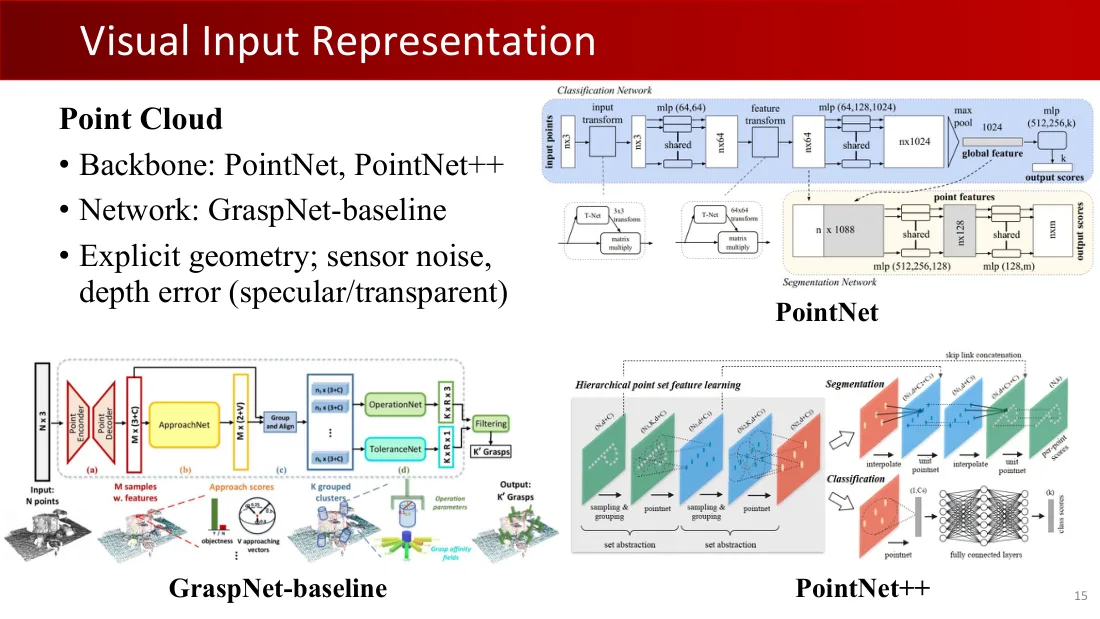

点云

• 骨干网络：PointNet、PointNet++。
• 网络：GraspNet-baseline。
• 显式几何；传感器噪声、深度误差（镜面反射/透明）。

PointNet

分类网络：输入点 n×3 → 输入变换 → 多层感知机(64,64)，共享 → 特征变换 → 多层感知机(64,128,1024)，共享 → 最大池化 → 1024维全局特征 → 多层感知机(512,256,k) → 输出分数 k。T-Net：3×3变换、64×64变换；矩阵乘法。

分割网络：点特征；n×1088 → 多层感知机(512,256,128)，共享 → n×128 → 多层感知机(128,m)，共享 → 输出分数 n×m。

PointNet++

分层点集特征学习：采样与分组 → PointNet → 集合抽象；采样与分组 → PointNet → 集合抽象。分割：插值 → 单位PointNet → 插值 → 单位PointNet → 逐点分数；跳跃链接拼接。分类：PointNet → 全连接层 → 类别分数。

GraspNet-baseline

输入：N个点 → 点编码器 / 点解码器 → M个样本及其特征 → 接近方向网络ApproachNet → 接近方向分数 → 分组与对齐 → K个分组簇 → 操作网络OperationNet / 容错网络ToleranceNet → 筛选 → 输出K′个抓取。物体性、V个接近向量、操作参数、抓取亲和场。维度：N×3、M×(3+C)、M×(2+V)、nᵢ×(3+C)、K×(12×R)、K×R×2。

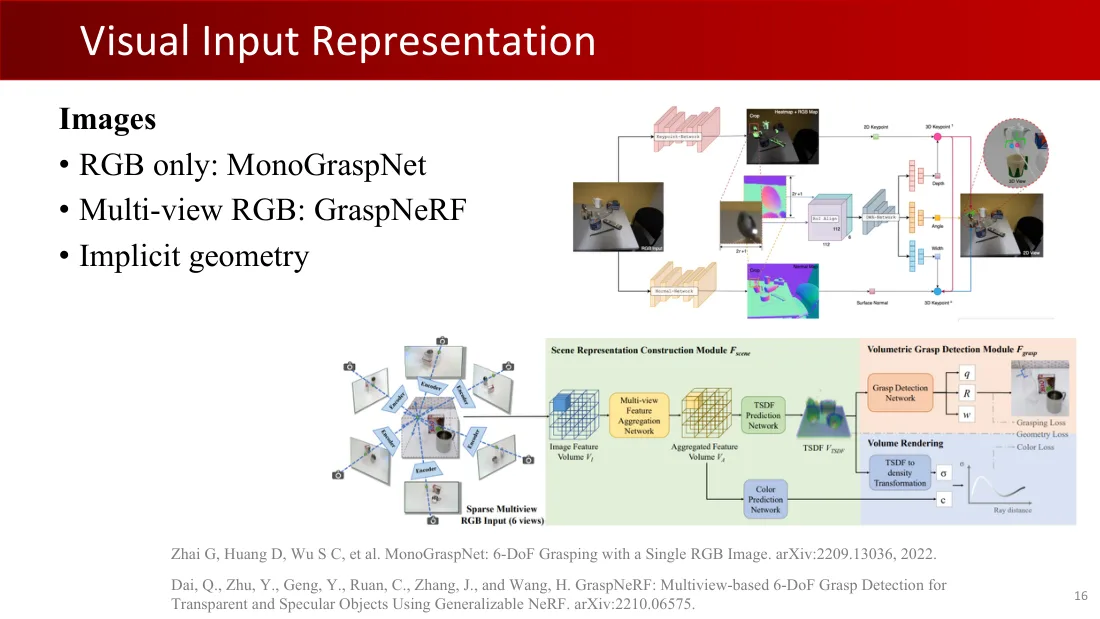

图像

• 仅RGB：MonoGraspNet。
• 多视角RGB：GraspNeRF。
• 隐式几何。

MonoGraspNet

RGB输入；关键点网络；法线网络；裁剪；热图＋RGB图；二维关键点；ROI对齐；CNN骨干；深度、角度、宽度；表面法线；三维关键点；三维视图、二维视图。

GraspNeRF

稀疏多视角RGB输入（6个视角）；编码器；场景表示构建模块 F_scene：图像特征体 Vᵢ → 多视角特征聚合网络 → 聚合特征体 V_A → TSDF预测网络 → TSDF V_TSDF。体积抓取检测模块 F_grasp：抓取检测网络 → q、R、w；抓取损失、几何损失、颜色损失。体渲染：TSDF转密度 → σ；颜色预测网络 → c；射线距离。

Zhai G、Huang D、Wu S C等：《MonoGraspNet：利用单张RGB图像进行6自由度抓取》，arXiv:2209.13036，2022。

Dai Q.、Zhu Y.、Geng Y.、Ruan C.、Zhang J.、Wang H.：《GraspNeRF：利用可泛化NeRF，基于多视角检测透明与镜面物体的6自由度抓取》，arXiv:2210.06575。

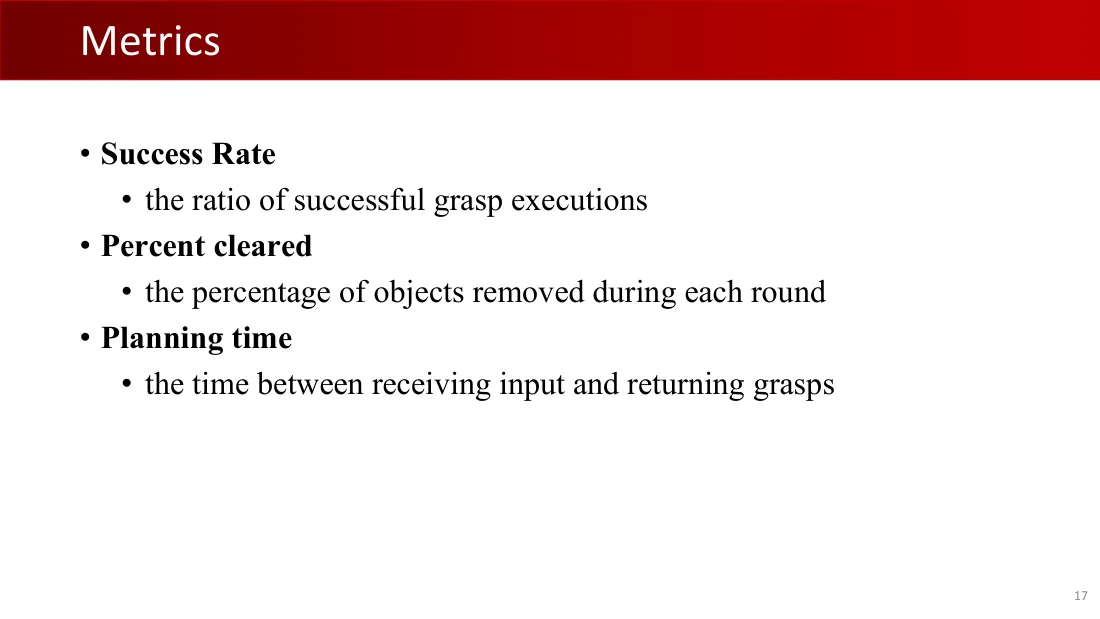

• 成功率
  • 成功执行抓取的比例。
• 清理率
  • 每轮移除物体的百分比。
• 规划时间
  • 从接收输入到返回抓取的时间。

深度传感器｜TSDF截断符号距离场｜质量｜朝向｜宽度｜检测到的抓取。

M. Breyer、J. J. Chung、L. Ott、R. Siegwart、J. Nieto：《体积抓取网络：杂乱场景中的实时6自由度抓取检测》，CoRL 2020。

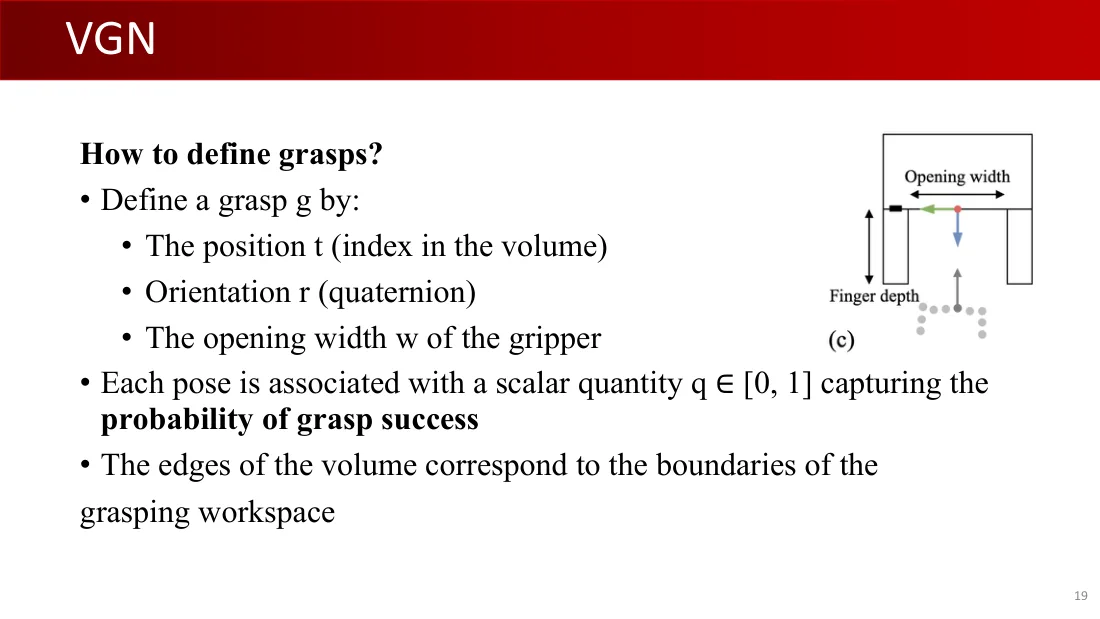

如何定义抓取？

• 用以下量定义抓取g：
  • 位置t（体积中的索引）。
  • 朝向r（四元数）。
  • 夹爪张开宽度w。
• 每个位姿关联标量q∈[0,1]，表示抓取成功概率。
• 体积边界对应抓取工作空间的边界。

张开宽度｜手指深入距离。

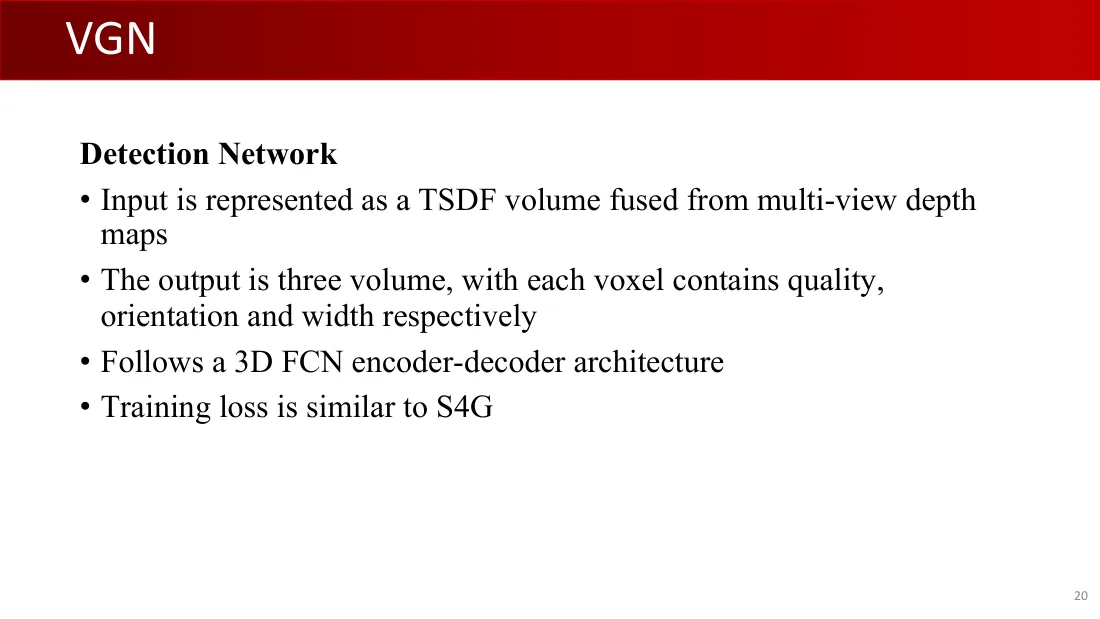

检测网络

• 输入表示为由多视角深度图融合得到的TSDF体积。
• 输出是三个体积，各体素分别包含质量、朝向、宽度。
• 采用三维全卷积网络编码器—解码器架构。
• 训练损失与S4G类似。

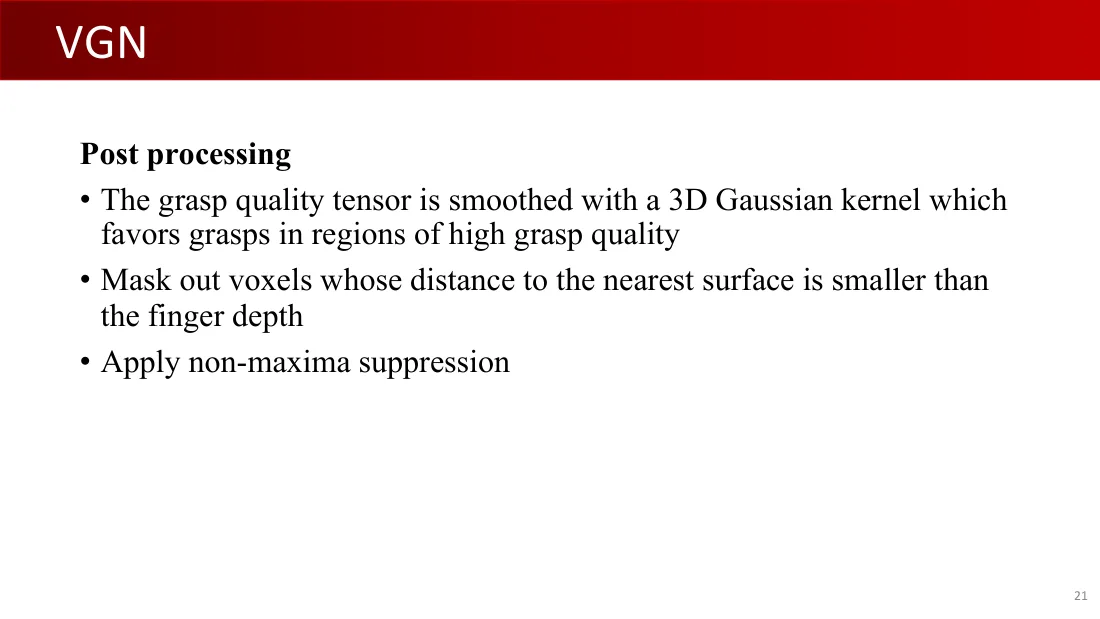

后处理

• 用三维高斯核平滑抓取质量张量，使高抓取质量区域的抓取更受偏好。
• 掩蔽距最近表面小于手指深入距离的体素。
• 应用非极大值抑制。

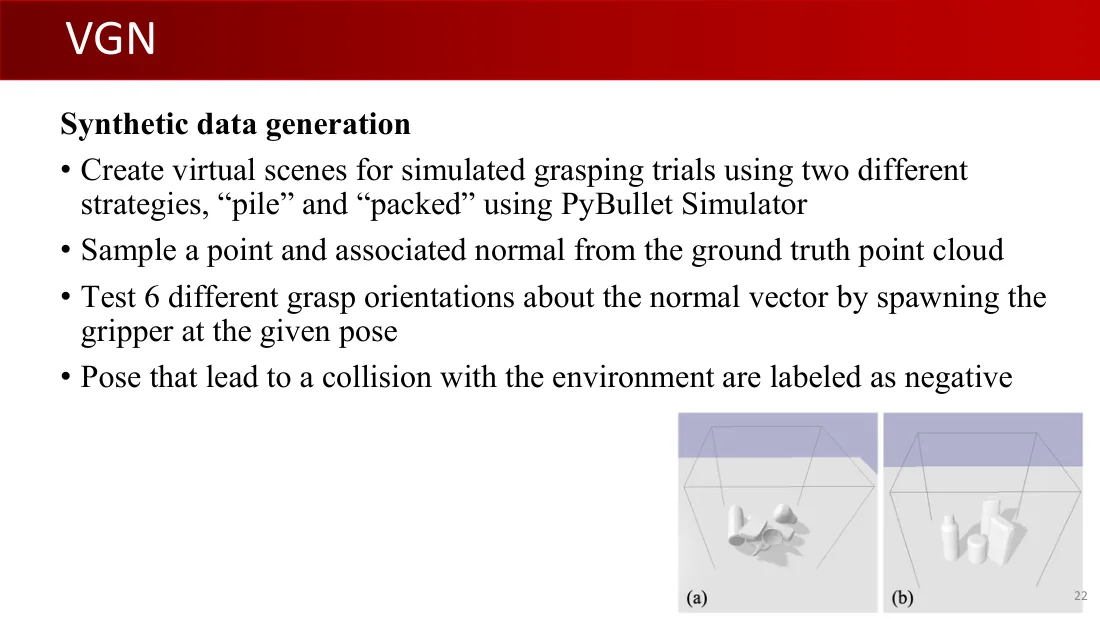

合成数据生成

• 使用PyBullet模拟器，以“堆叠”和“紧密排列”两种策略创建用于仿真抓取试验的虚拟场景。
• 从真值点云中采样一个点及其法线。
• 围绕法线测试6种抓取朝向：在给定位姿生成夹爪。
• 导致与环境碰撞的位姿标为负例。

堆叠｜紧密排列。

真实演示。

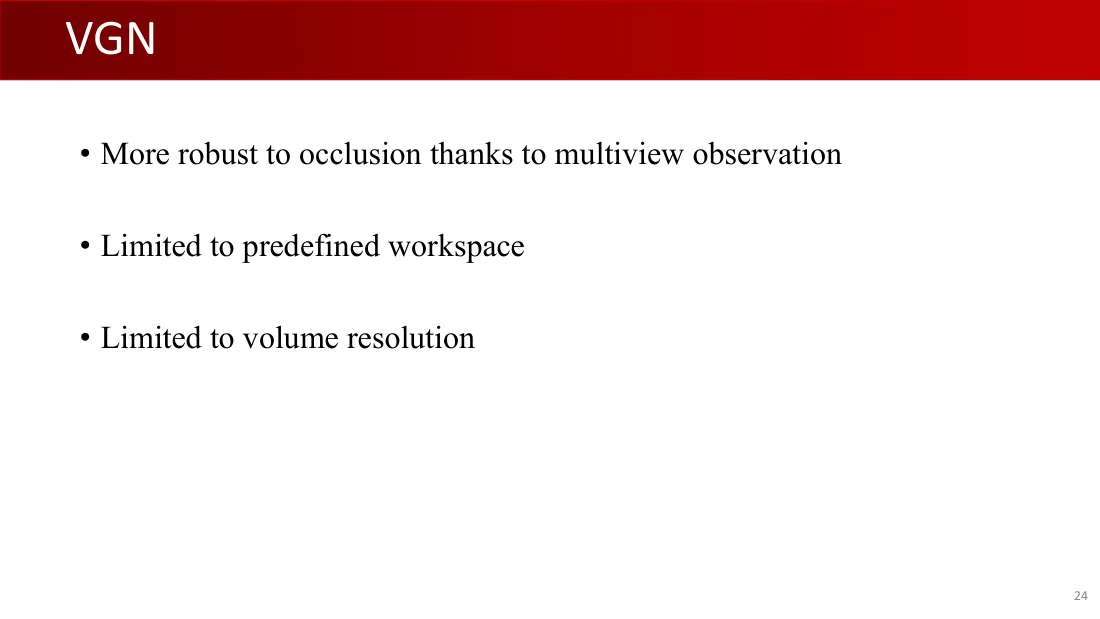

• 由于多视角观测，对遮挡更鲁棒。
• 受预定义工作空间限制。
• 受体积分辨率限制。

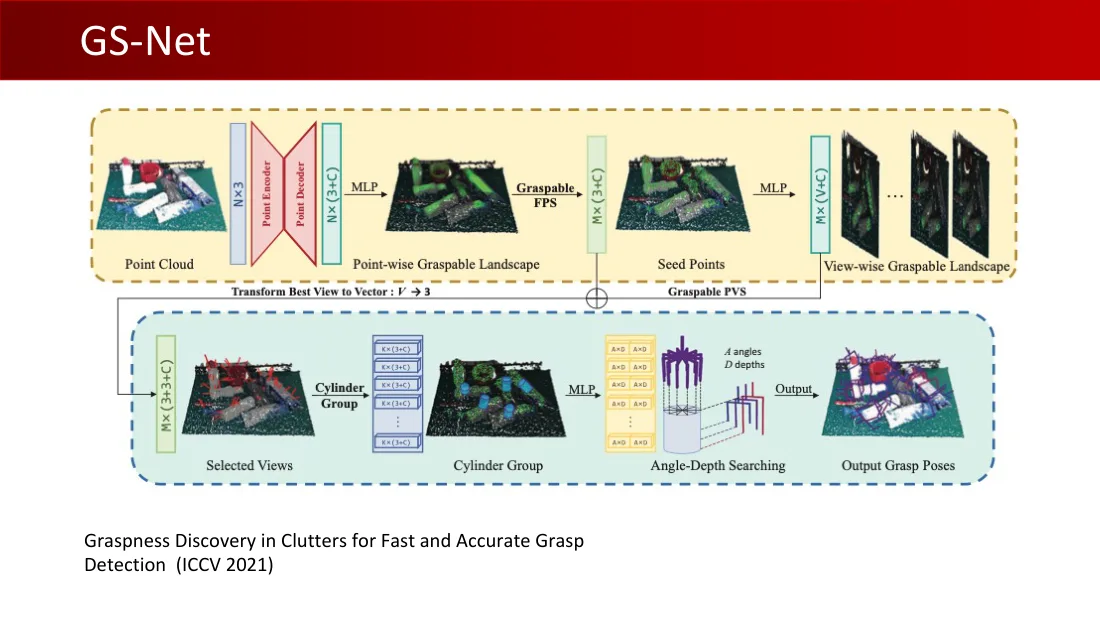

为快速准确的抓取检测发现杂乱场景中的可抓取性（ICCV 2021）。

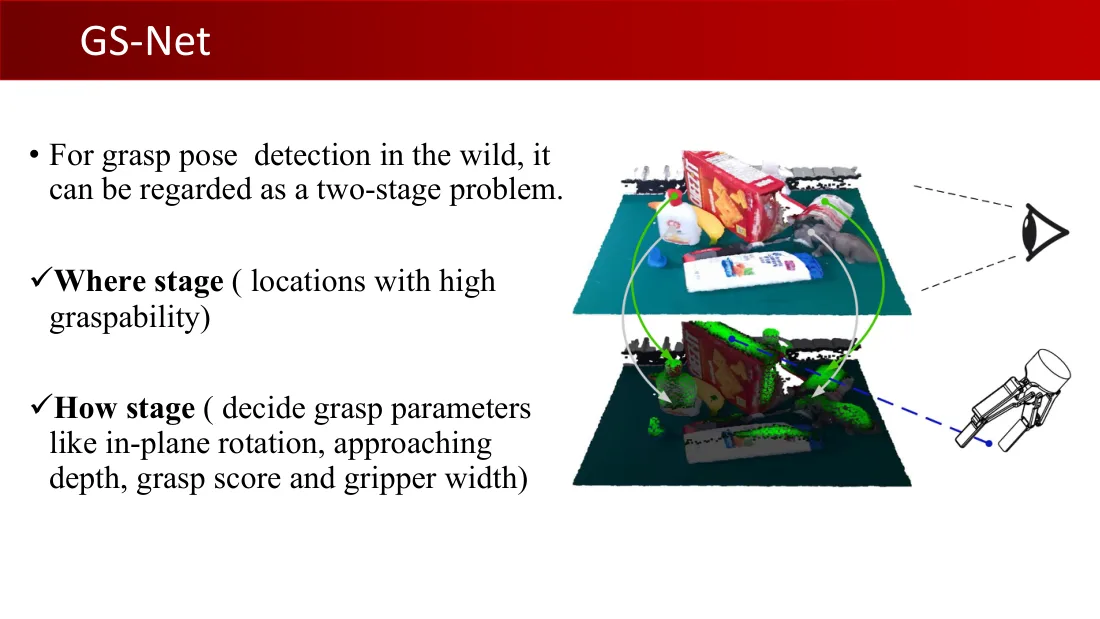

• 自然场景中的抓取位姿检测，可视为两阶段问题。
• 在哪里抓：具有高可抓取性的位置。
• 怎样抓：确定抓取参数，例如平面内旋转、接近深度、抓取分数和夹爪宽度。

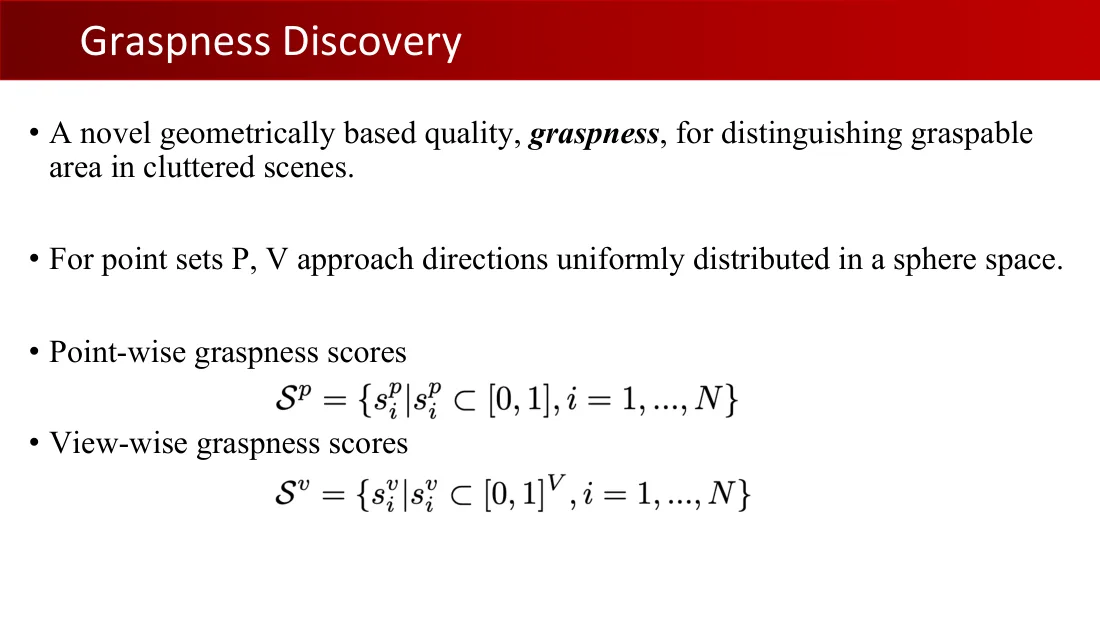

• 一种新的几何质量指标——可抓取性，用于区分杂乱场景中的可抓区域。
• 对于点集P，V个接近方向均匀分布在球面空间。
• 逐点可抓取性分数：$S^p=\{s_i^p\mid s_i^p\subset[0,1],i=1,\ldots,N\}$。
• 逐视图可抓取性分数：$S^v=\{s_i^v\mid s_i^v\subset[0,1]^V,i=1,\ldots,N\}$。

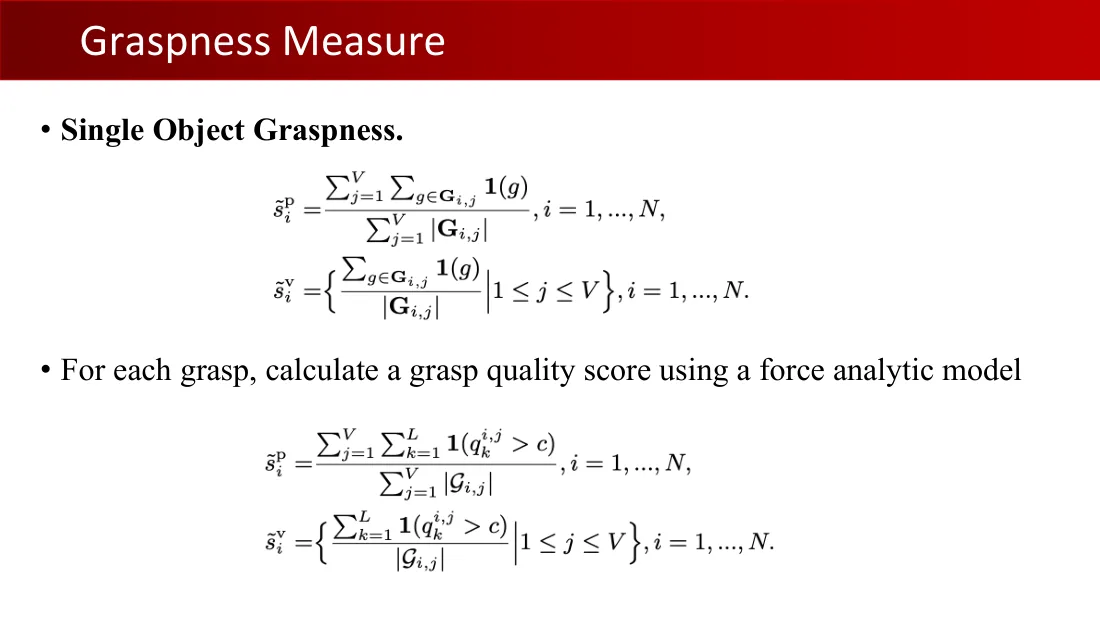

• 单物体可抓取性。

$\tilde s_i^p=\frac{\sum_{j=1}^V\sum_{g\in\mathbf G_{i,j}}\mathbf1(g)}{\sum_{j=1}^V|\mathbf G_{i,j}|},\ i=1,\ldots,N.$

$\tilde s_i^v=\{\frac{\sum_{g\in\mathbf G_{i,j}}\mathbf1(g)}{|\mathbf G_{i,j}|}\mid1\le j\le V\},\ i=1,\ldots,N.$

• 对每个抓取，利用力分析模型计算抓取质量分数。

$\tilde s_i^p=\frac{\sum_{j=1}^V\sum_{k=1}^L\mathbf1(q_k^{i,j}>c)}{\sum_{j=1}^V|\mathcal G_{i,j}|},\ i=1,\ldots,N.$

$\tilde s_i^v=\{\frac{\sum_{k=1}^L\mathbf1(q_k^{i,j}>c)}{|\mathcal G_{i,j}|}\mid1\le j\le V\},\ i=1,\ldots,N.$

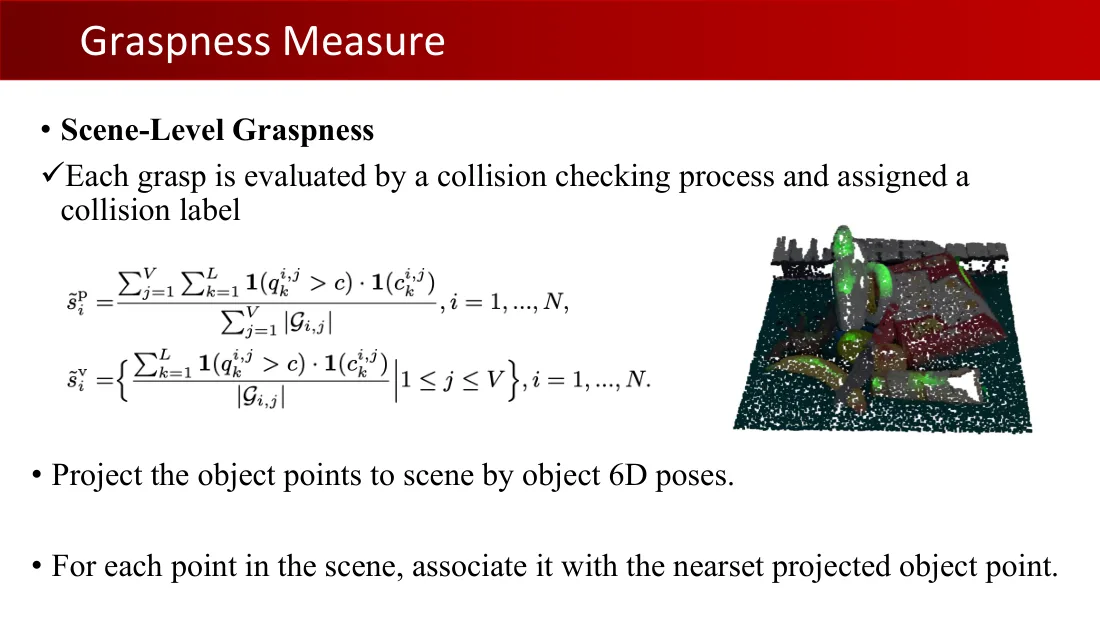

• 场景级可抓取性。
• 通过碰撞检查评估每个抓取，并赋予碰撞标签。

$\tilde s_i^p=\frac{\sum_{j=1}^V\sum_{k=1}^L\mathbf1(q_k^{i,j}>c)\cdot\mathbf1(c_k^{i,j})}{\sum_{j=1}^V|\mathcal G_{i,j}|},\ i=1,\ldots,N.$

$\tilde s_i^v=\{\frac{\sum_{k=1}^L\mathbf1(q_k^{i,j}>c)\cdot\mathbf1(c_k^{i,j})}{|\mathcal G_{i,j}|}\mid1\le j\le V\},\ i=1,\ldots,N.$

• 根据物体6D位姿将物体点投影到场景中。
• 对场景中的每个点，关联最近的投影物体点。

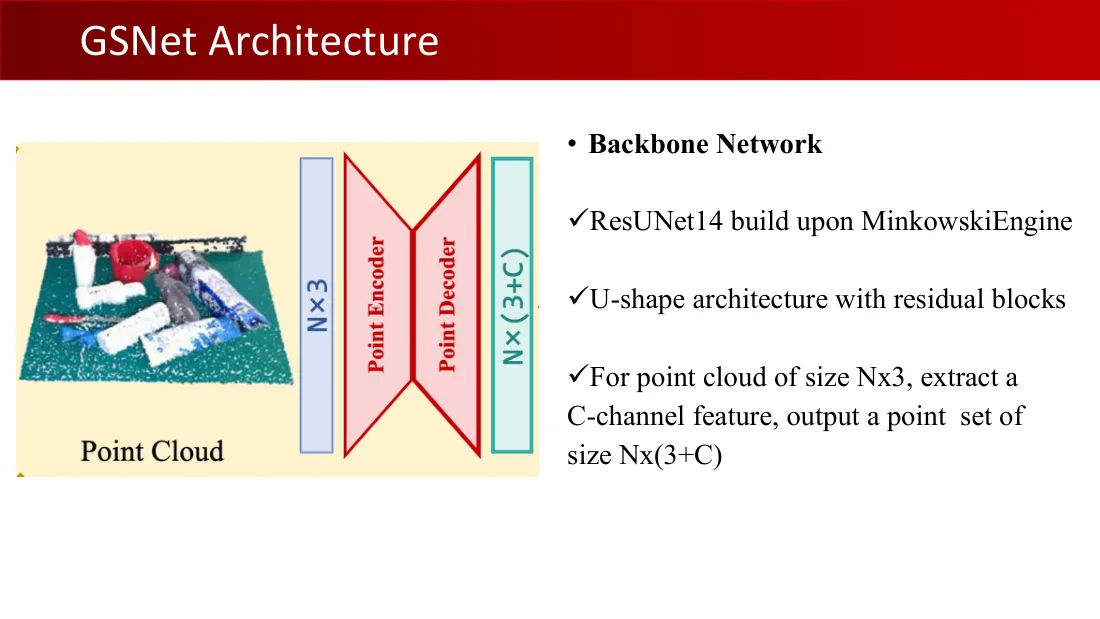

骨干网络

• ResUNet14基于MinkowskiEngine构建。
• 含残差块的U形架构。
• 对于N×3点云，提取C通道特征，输出大小为N×(3+C)的点集。

点编码器｜点解码器｜输入点云｜输出逐点特征。

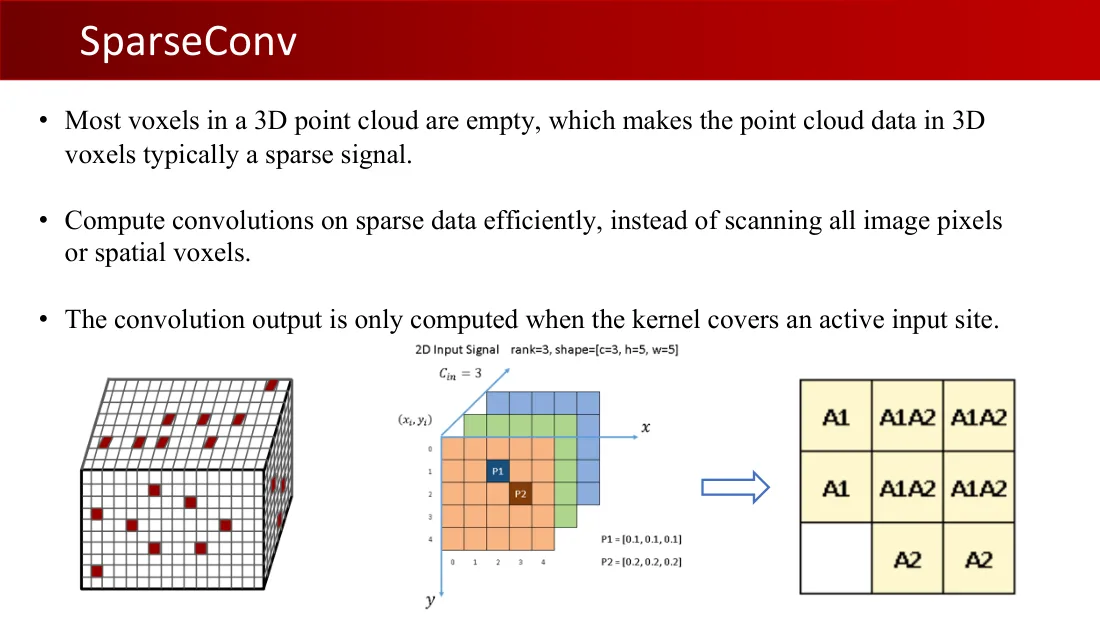

• 三维点云中的大多数体素为空，因此三维体素中的点云数据通常是稀疏信号。
• 高效地在稀疏数据上计算卷积，而不是扫描所有图像像素或空间体素。
• 只有当卷积核覆盖一个活跃输入位置时才计算卷积输出。

输入｜输出｜稀疏卷积｜卷积核。

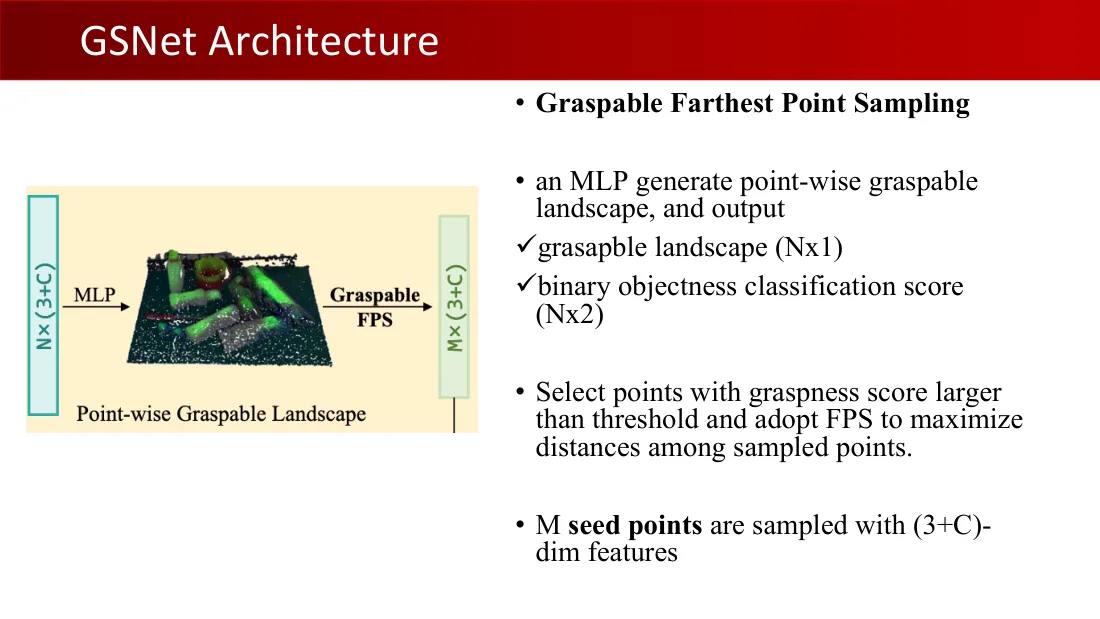

可抓点最远点采样

• 一个多层感知机生成逐点可抓取性分布，输出：
  • 可抓取性分布（N×1）。
  • 二分类物体性分数（N×2）。
• 选择可抓取性分数高于阈值的点，采用最远点采样，使采样点间距离最大化。
• 采样M个种子点，每点带(3+C)维特征。

点云｜逐点可抓取性分布｜可抓点最远点采样｜种子点；N×(3+C)、M×(3+C)。

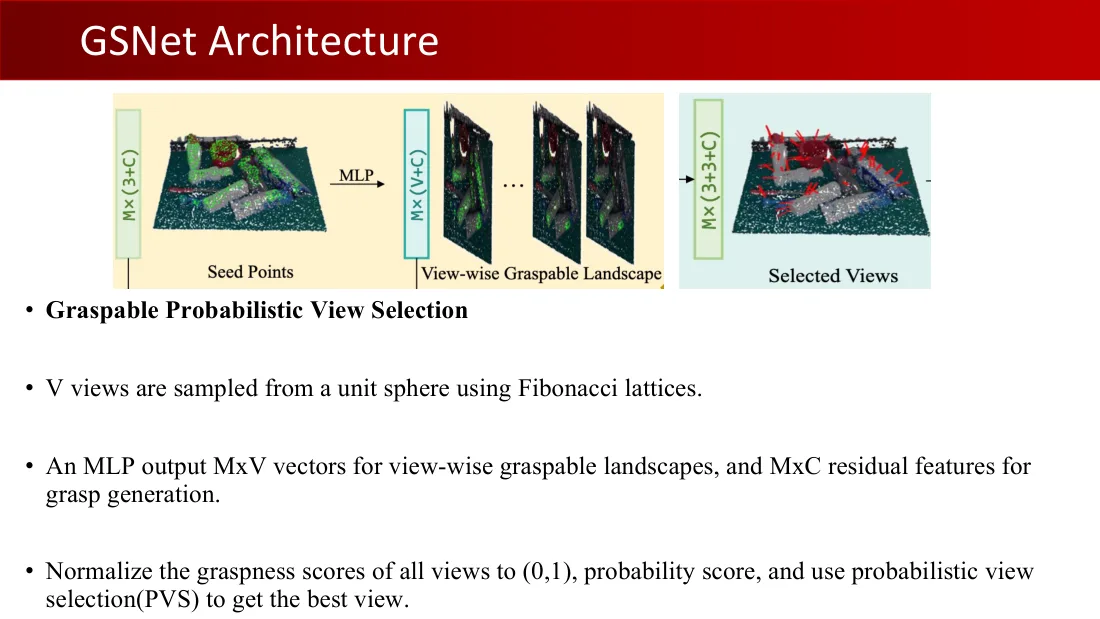

可抓取性概率化视图选择

• 利用斐波那契网格从单位球面采样V个视图。
• 一个多层感知机输出M×V向量作为逐视图可抓取性分布，并输出M×C残差特征用于抓取生成。
• 将所有视图的可抓取性分数归一化到(0,1)作为概率分数，利用概率化视图选择（PVS）获得最佳视图。

种子点｜逐视图可抓取性分布｜概率化视图选择｜选定视图；M×(3+C)、M×V、M×C。

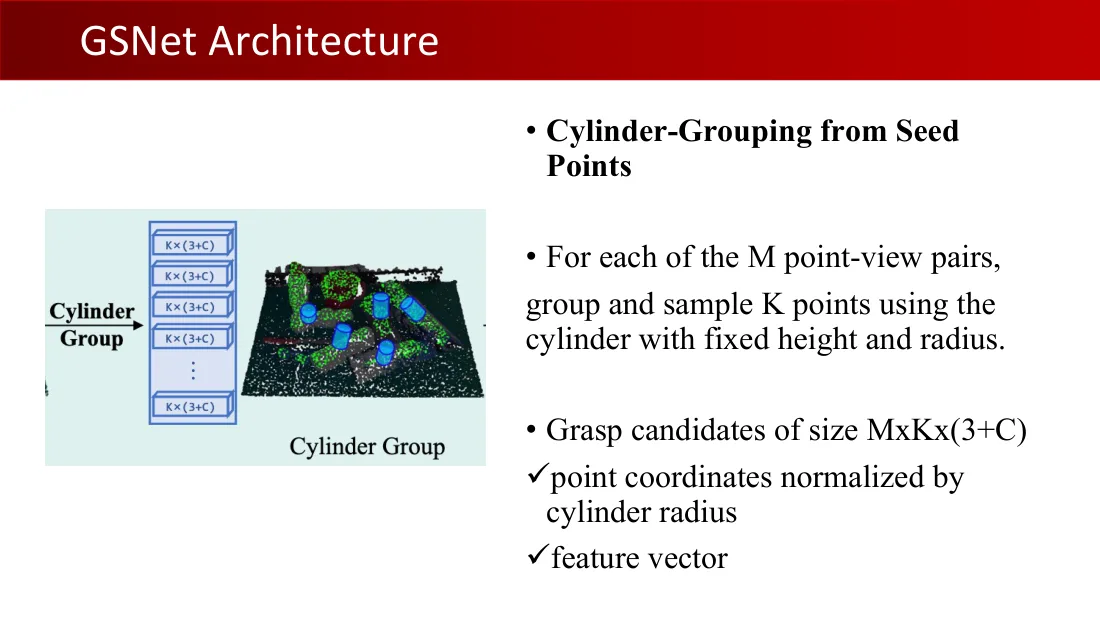

从种子点进行圆柱分组

• 对于M个点—视图对中的每一对，利用固定高度和半径的圆柱分组并采样K个点。
• 抓取候选大小：M×K×(3+C)。
  • 以圆柱半径归一化点坐标。
  • 特征向量。

圆柱分组｜抓取候选｜选定视图。

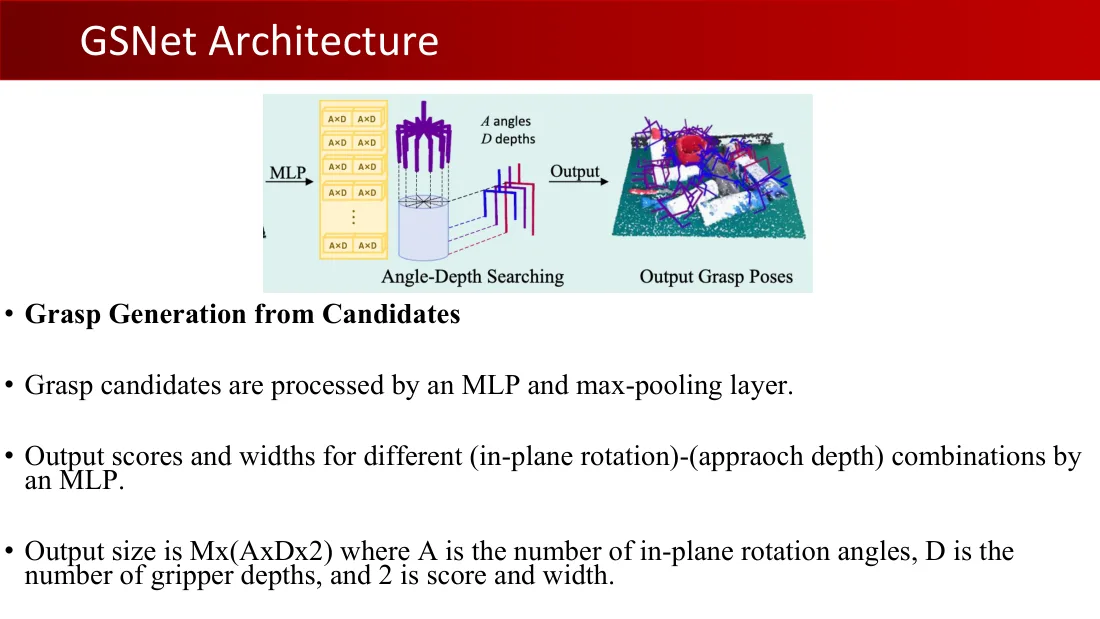

从候选生成抓取

• 利用多层感知机与最大池化层处理抓取候选。
• 用多层感知机输出不同（平面内旋转）—（接近深度）组合的分数与宽度。
• 输出大小M×(A×D×2)，其中A为平面内转角数量，D为夹爪深入距离数量，2表示分数与宽度。

角度—深度搜索｜输出抓取位姿｜多层感知机｜最大池化。

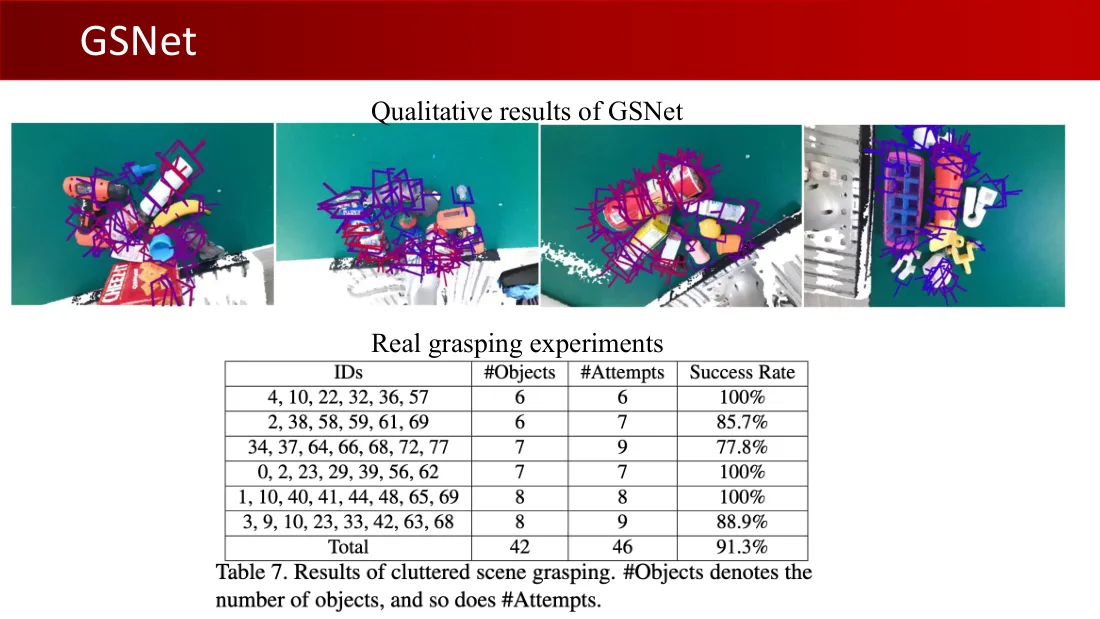

GSNet定性结果

真实抓取实验

表7：杂乱场景抓取结果。#Objects表示物体数量，#Attempts同样表示尝试数量。

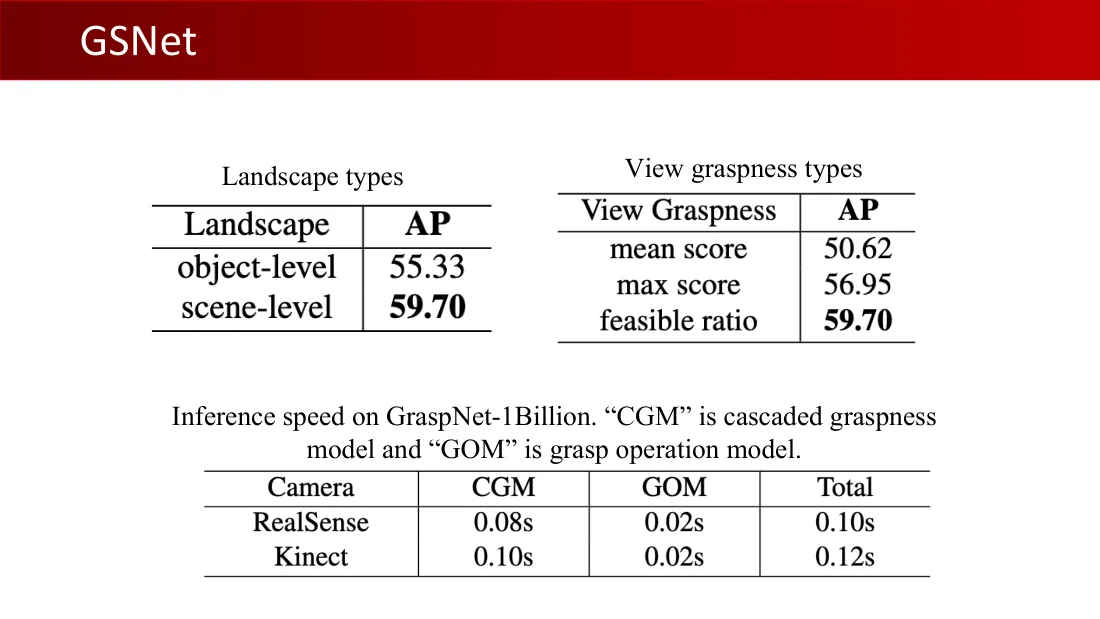

分布类型

视图可抓取性类型

GraspNet-1Billion上的推理速度。“CGM”为级联可抓取性模型，“GOM”为抓取操作模型。

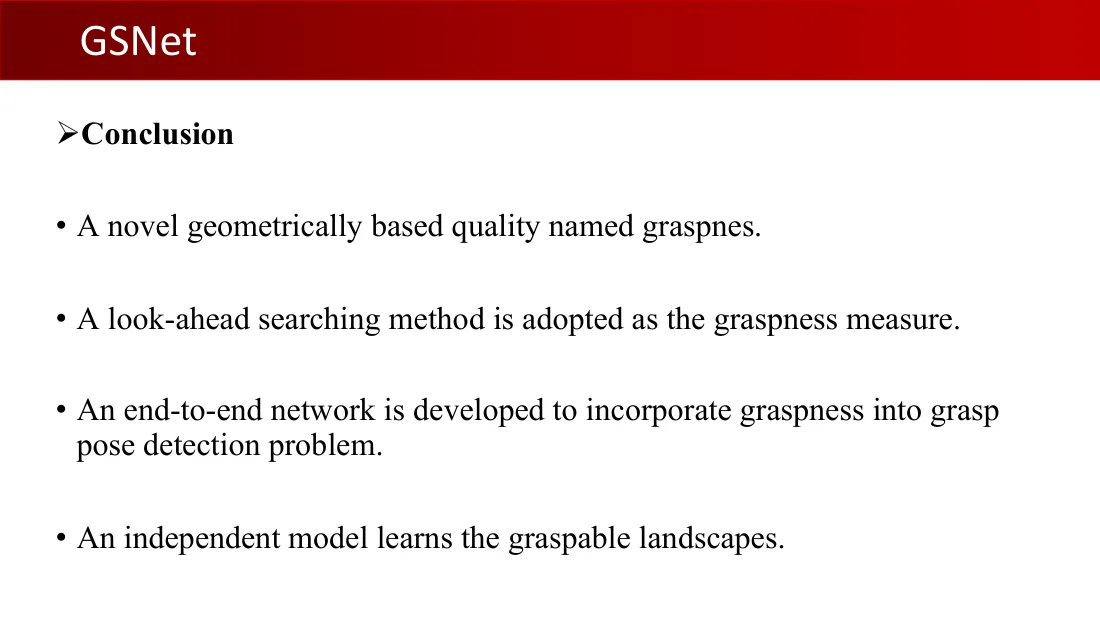

结论

• 一种新的几何质量指标，称为可抓取性。
• 采用向前看搜索方法度量可抓取性。
• 开发端到端网络，将可抓取性融入抓取位姿检测问题。
• 独立模型学习可抓取性分布。

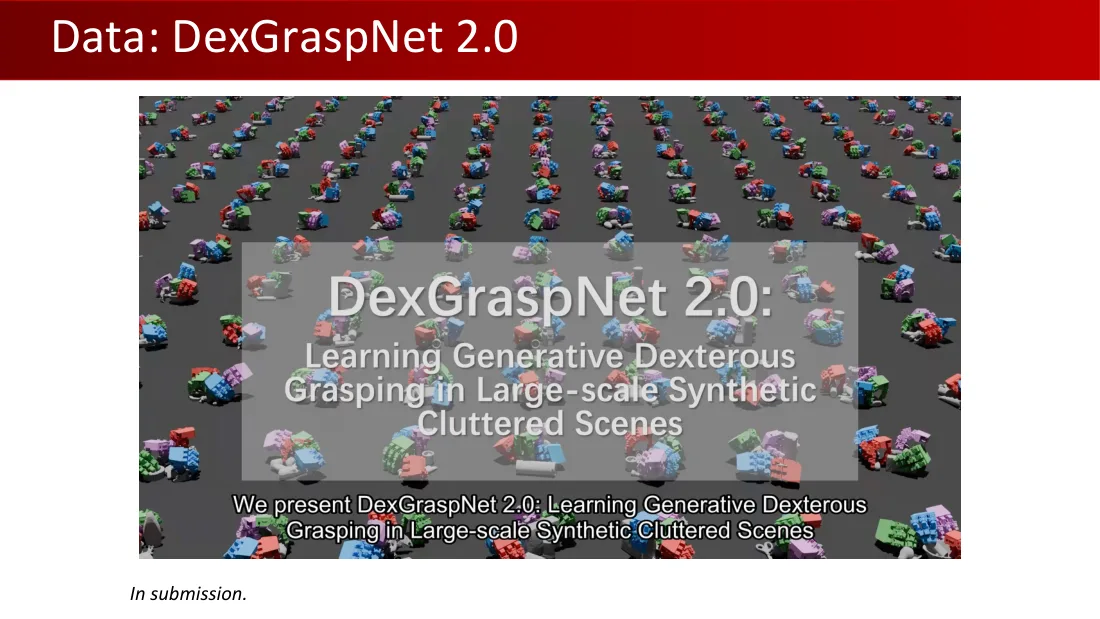

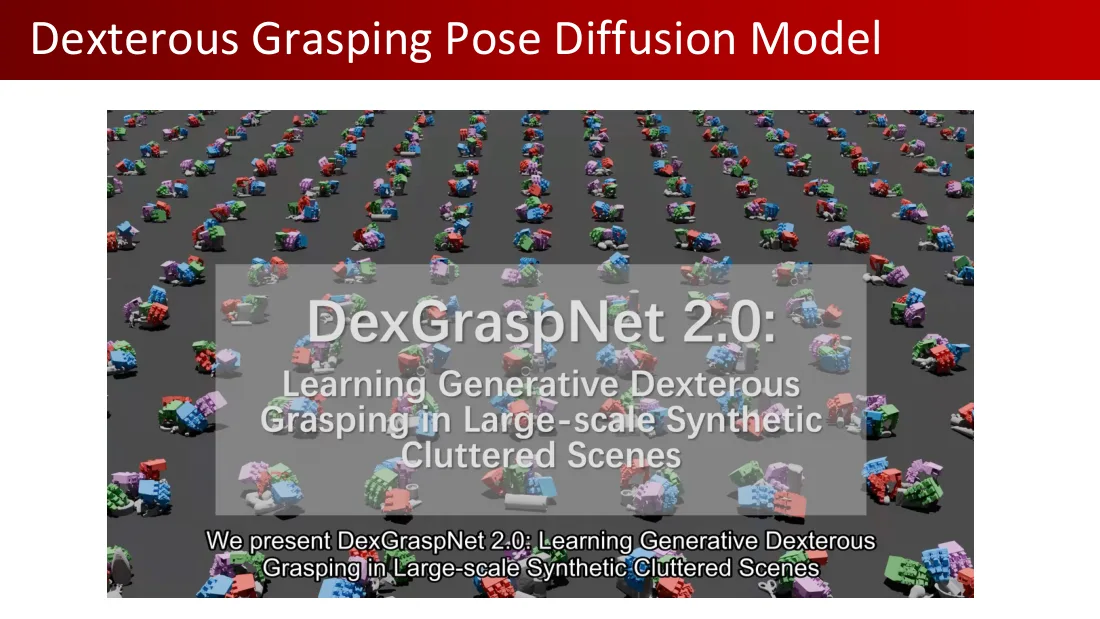

DexGraspNet 2.0：在大规模合成杂乱场景中学习生成式灵巧抓取

我们提出DexGraspNet 2.0：在大规模合成杂乱场景中学习生成式灵巧抓取。

投稿中。

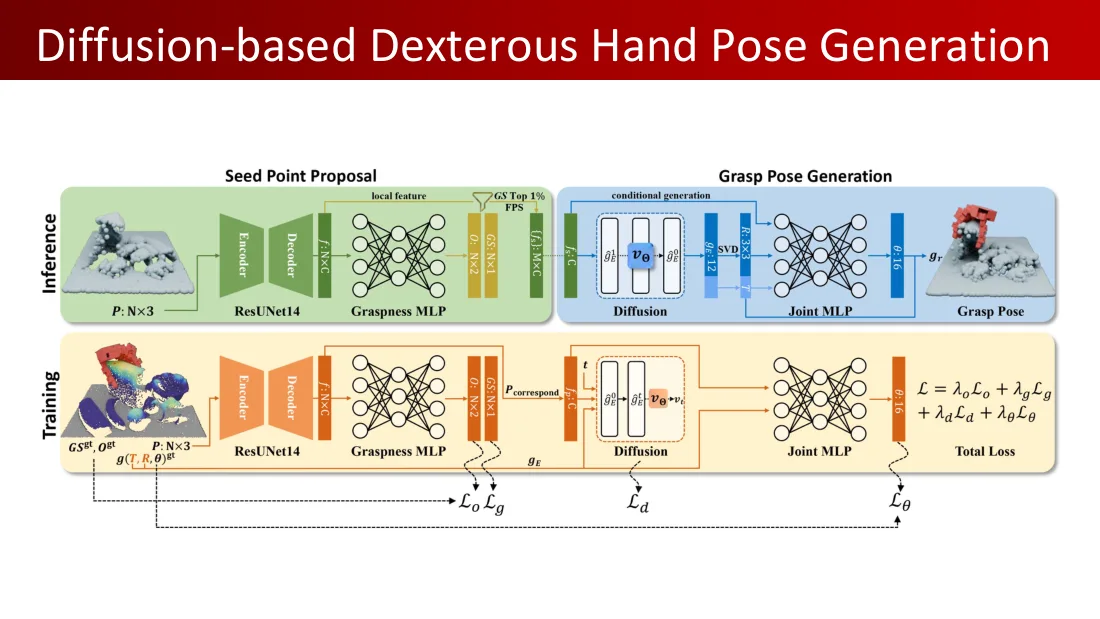

推理

种子点提议：点云P（N×3）→ ResUNet14编码器 / 解码器 → 局部特征N×C → 可抓取性多层感知机 → 可抓取性GS（N×1）与物体性O（N×2）；可抓取性前1%、最远点采样；种子特征f_s（M×C）。

抓取位姿生成：条件生成；扩散；g_E¹ → v_θ → g_E⁰；GS_E：12维，R：3×3，奇异值分解SVD；关节多层感知机 → θ：16维 → 抓取位姿g_r。

训练

真值可抓取性GS^gt、物体性O^gt、抓取g(T,R,θ)^gt；点云P（N×3）→ ResUNet14编码器 / 解码器 → 可抓取性多层感知机；对应点P_correspond；扩散的时间t、g_Eᵗ、g_E⁰及预测v_θ和真值v_gt；关节多层感知机。

总损失：$L=\lambda_oL_o+\lambda_gL_g+\lambda_dL_d+\lambda_\theta L_\theta$。

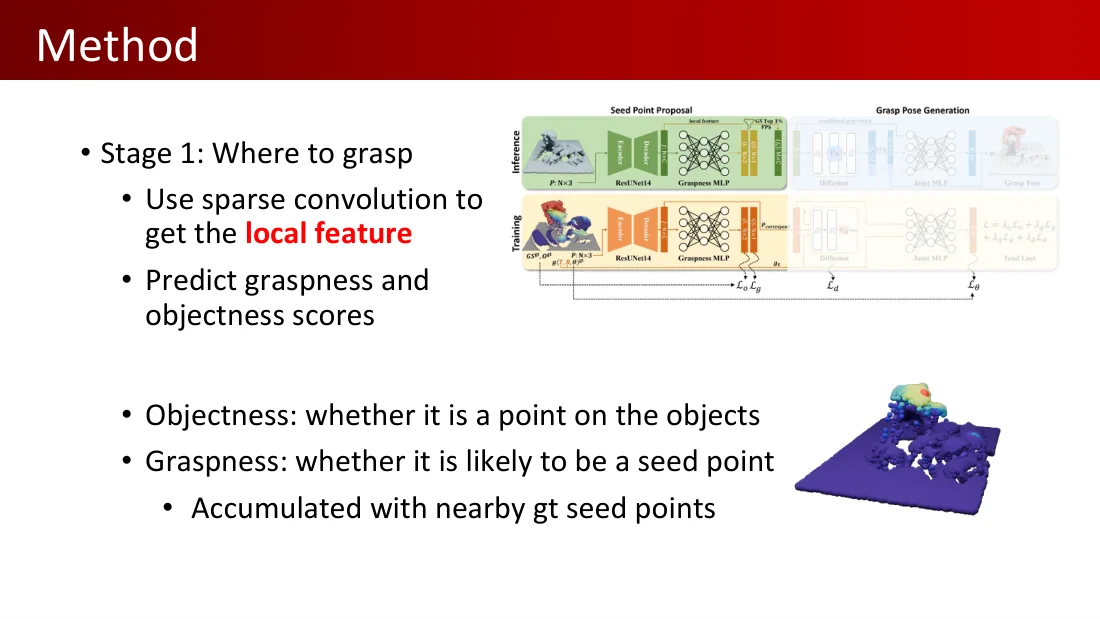

阶段1：在哪里抓

• 使用稀疏卷积获得局部特征。
• 预测可抓取性与物体性分数。
• 物体性：是否为物体上的点。
• 可抓取性：是否可能成为种子点。
  • 由邻近真值种子点累积得到。

推理

种子点提议：点云P（N×3）→ ResUNet14编码器 / 解码器 → 局部特征N×C → 可抓取性多层感知机 → 可抓取性GS（N×1）与物体性O（N×2）；可抓取性前1%、最远点采样；种子特征f_s（M×C）。

抓取位姿生成：条件生成；扩散；g_E¹ → v_θ → g_E⁰；GS_E：12维，R：3×3，奇异值分解SVD；关节多层感知机 → θ：16维 → 抓取位姿g_r。

训练

真值可抓取性GS^gt、物体性O^gt、抓取g(T,R,θ)^gt；点云P（N×3）→ ResUNet14编码器 / 解码器 → 可抓取性多层感知机；对应点P_correspond；扩散的时间t、g_Eᵗ、g_E⁰及预测v_θ和真值v_gt；关节多层感知机。

总损失：$L=\lambda_oL_o+\lambda_gL_g+\lambda_dL_d+\lambda_\theta L_\theta$。

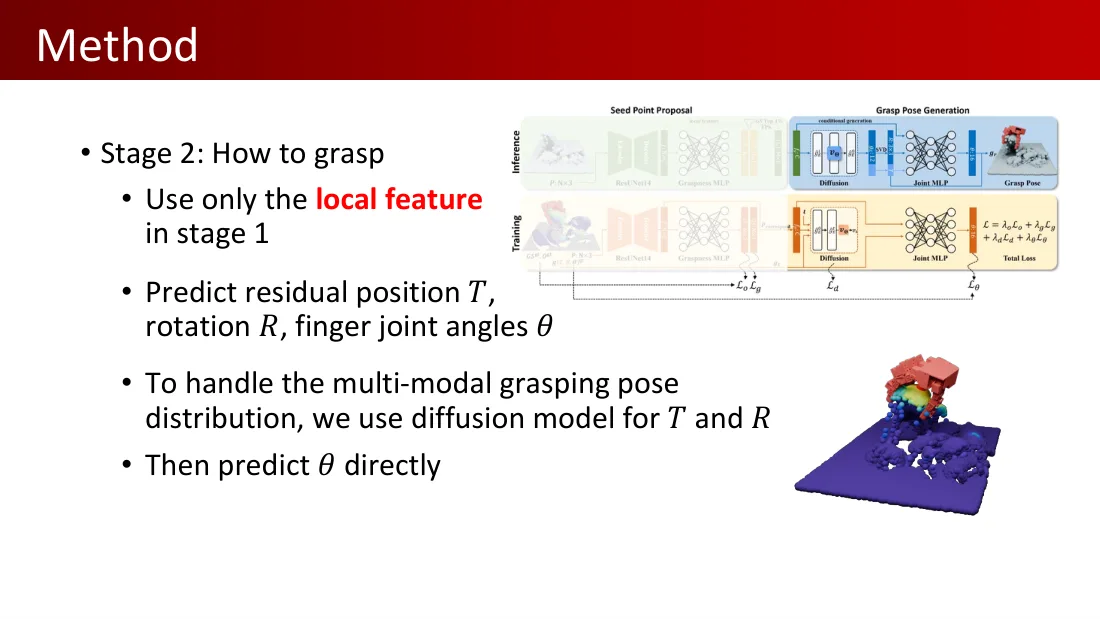

阶段2：怎样抓

• 仅使用阶段1的局部特征。
• 预测残差位置T、旋转R与手指关节角θ。
• 为处理多峰抓取位姿分布，使用扩散模型生成T和R。
• 随后直接预测θ。

推理

种子点提议：点云P（N×3）→ ResUNet14编码器 / 解码器 → 局部特征N×C → 可抓取性多层感知机 → 可抓取性GS（N×1）与物体性O（N×2）；可抓取性前1%、最远点采样；种子特征f_s（M×C）。

抓取位姿生成：条件生成；扩散；g_E¹ → v_θ → g_E⁰；GS_E：12维，R：3×3，奇异值分解SVD；关节多层感知机 → θ：16维 → 抓取位姿g_r。

训练

真值可抓取性GS^gt、物体性O^gt、抓取g(T,R,θ)^gt；点云P（N×3）→ ResUNet14编码器 / 解码器 → 可抓取性多层感知机；对应点P_correspond；扩散的时间t、g_Eᵗ、g_E⁰及预测v_θ和真值v_gt；关节多层感知机。

总损失：$L=\lambda_oL_o+\lambda_gL_g+\lambda_dL_d+\lambda_\theta L_\theta$。

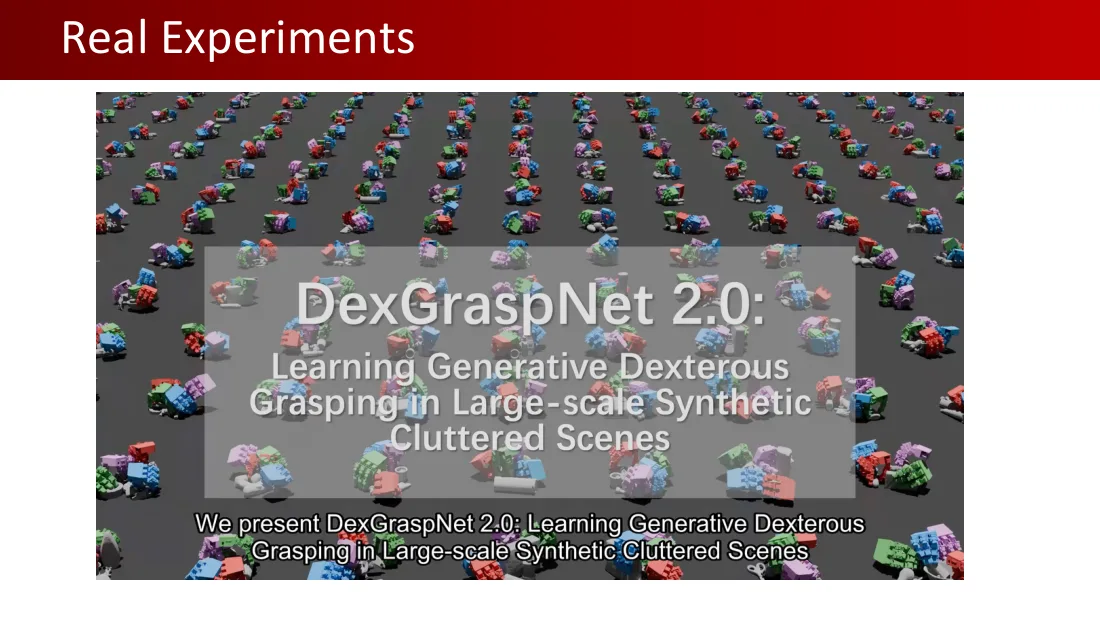

DexGraspNet 2.0：在大规模合成杂乱场景中学习生成式灵巧抓取

我们提出DexGraspNet 2.0：在大规模合成杂乱场景中学习生成式灵巧抓取。

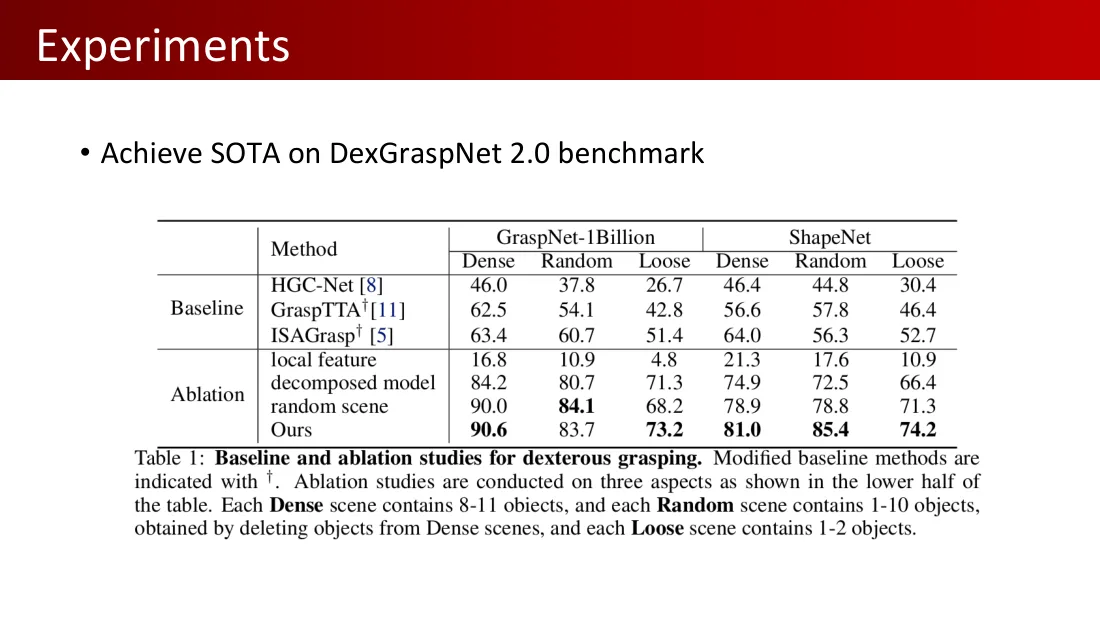

• 在DexGraspNet 2.0基准达到最先进水平。

表1：灵巧抓取的基线与消融研究。†表示修改过的基线。消融研究围绕表格下半部分的三个方面进行。每个密集场景含8—11个物体；每个随机场景含1—10个物体，通过从密集场景删除物体获得；每个疏松场景含1—2个物体。

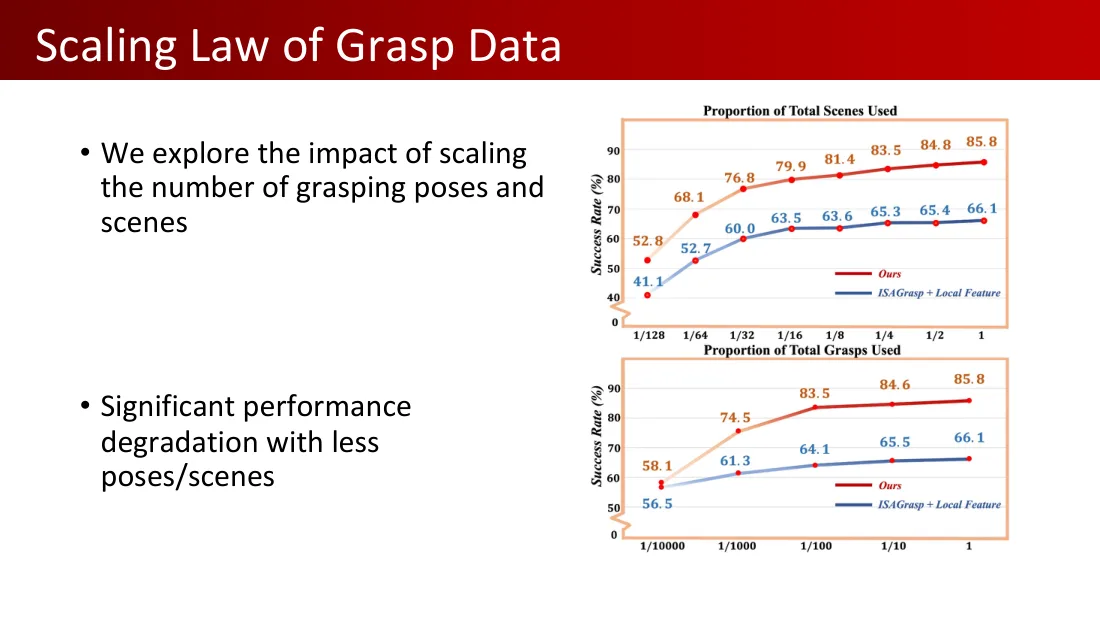

• 探索扩大抓取位姿数量和场景数量的影响。
• 使用更少位姿/场景时，性能显著下降。

使用的总场景比例：成功率（%）

使用的总抓取比例：成功率（%）

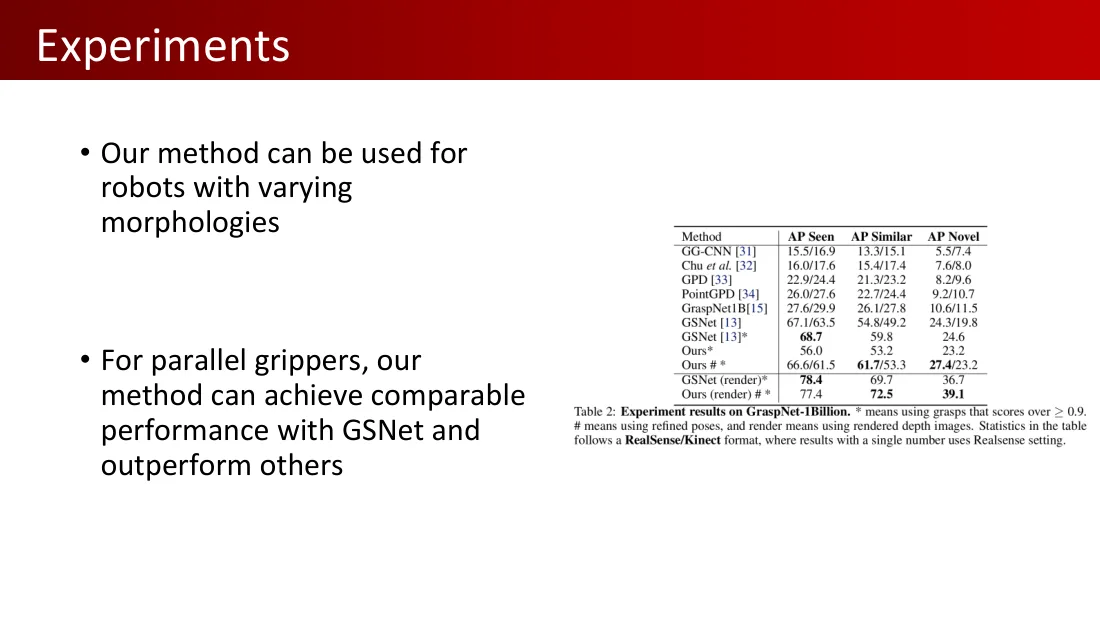

• 我们的方法可用于具有不同形态的机器人。
• 对于平行夹爪，我们的方法能够达到与GSNet相近的性能，并优于其他方法。

表2：GraspNet-1Billion实验结果。*表示采用分数大于0.9的抓取；#表示采用精化位姿；“渲染”表示使用渲染深度图。表中统计采用RealSense/Kinect格式，单个数字的结果使用RealSense设置。

DexGraspNet 2.0：在大规模合成杂乱场景中学习生成式灵巧抓取

我们提出DexGraspNet 2.0：在大规模合成杂乱场景中学习生成式灵巧抓取。

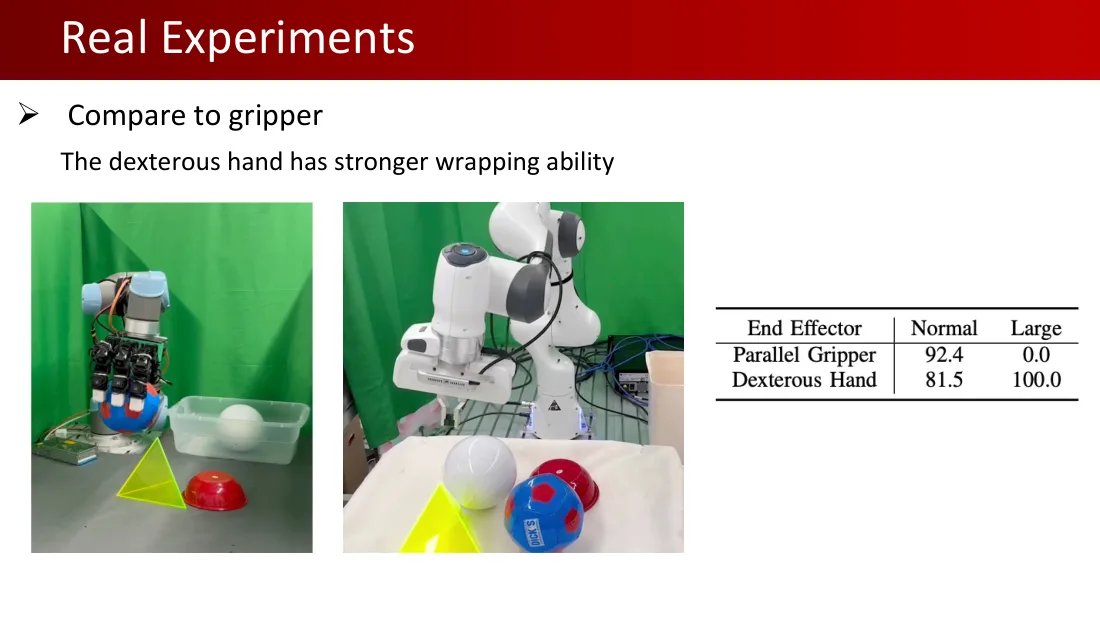

与夹爪比较

灵巧手有更强的包裹能力。

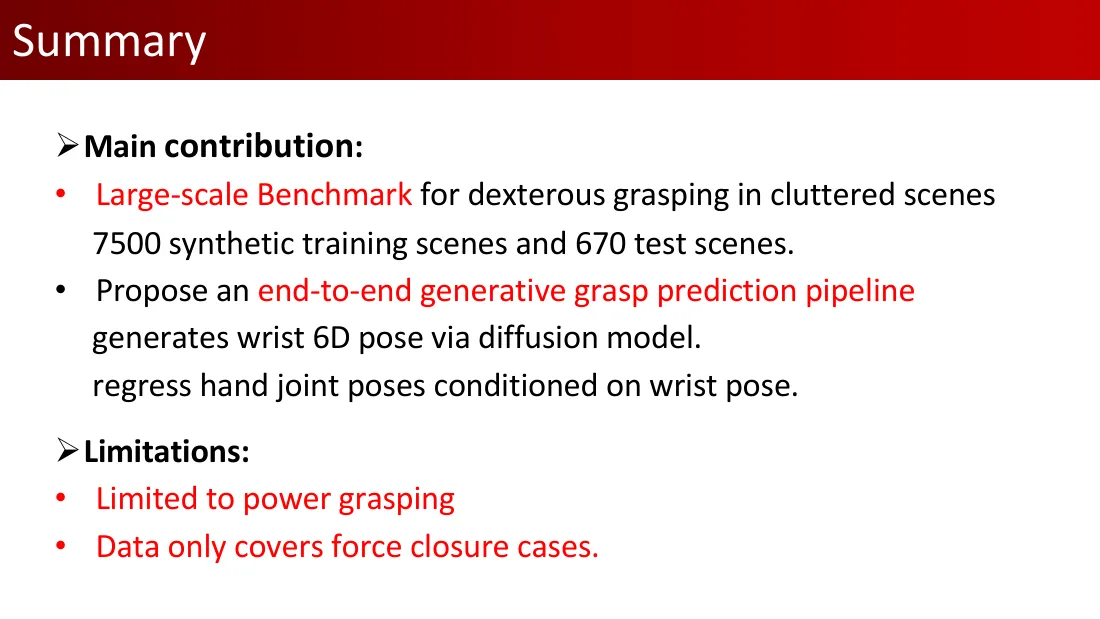

主要贡献

• 杂乱场景灵巧抓取的大规模基准：7500个合成训练场景与670个测试场景。
• 提出端到端生成式抓取预测管线。
  • 通过扩散模型生成手腕6D位姿。
  • 在手腕位姿条件下回归手关节姿态。

局限

• 限于力量型/包裹式抓取。
• 数据仅覆盖力闭合情况。

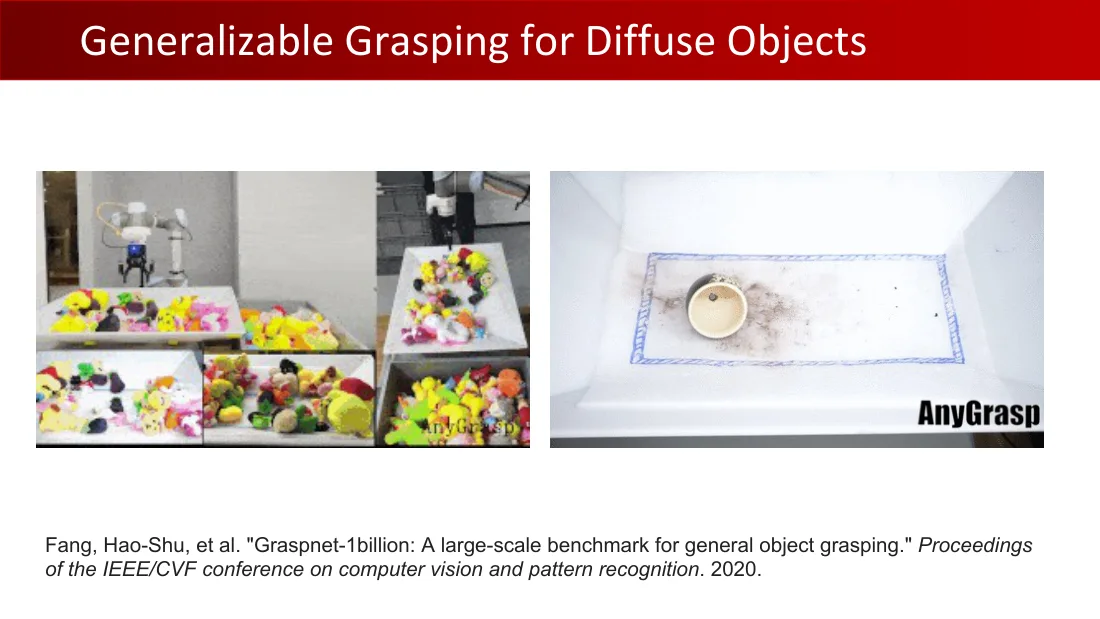

Fang, Hao-Shu等：《GraspNet-1Billion：通用物体抓取的大规模基准》，IEEE/CVF计算机视觉与模式识别会议论文集，2020。

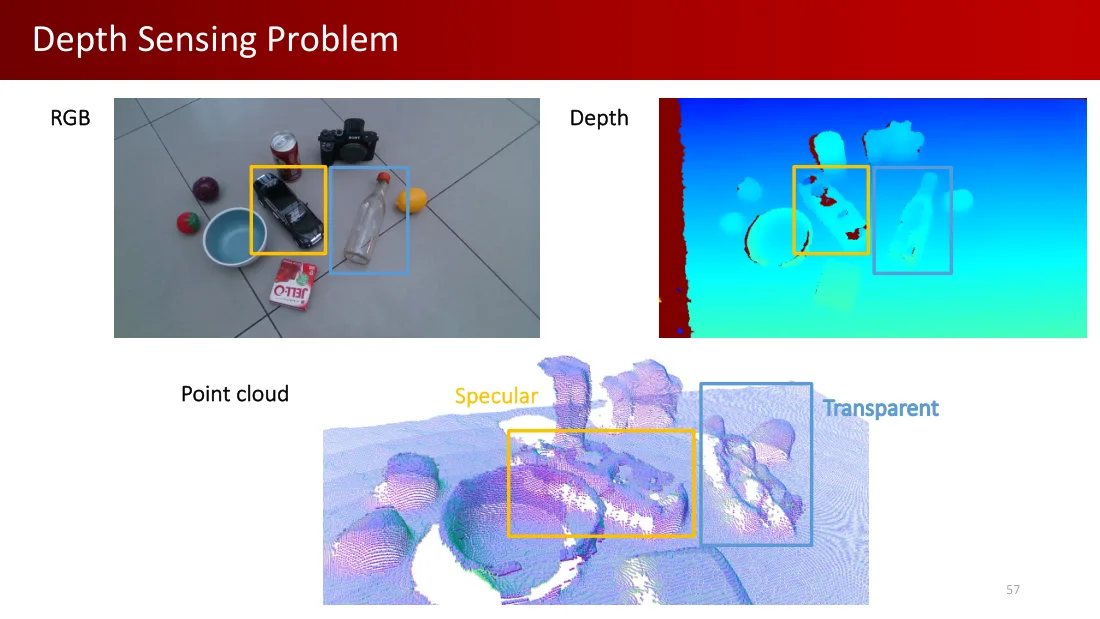

RGB彩色图｜深度｜点云｜镜面反射。

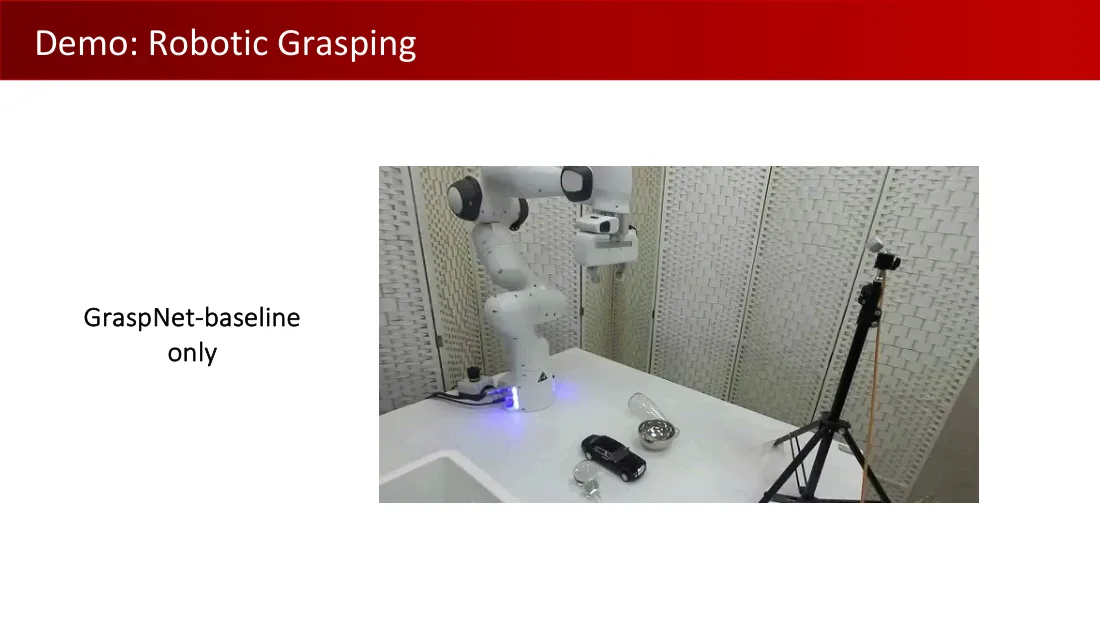

仅GraspNet-baseline。

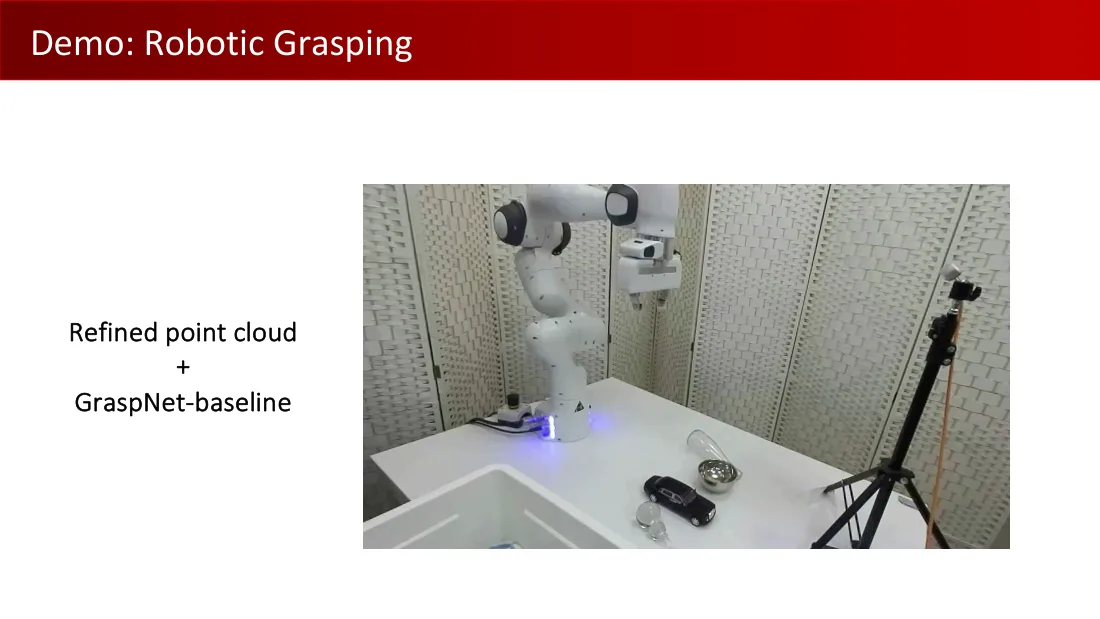

精化点云＋GraspNet-baseline。

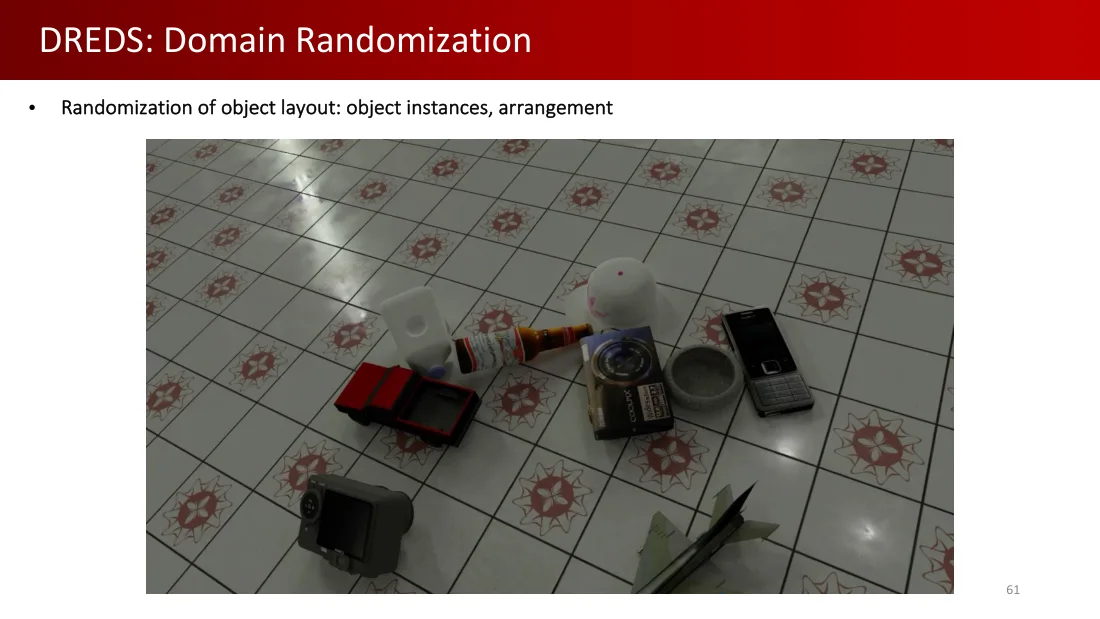

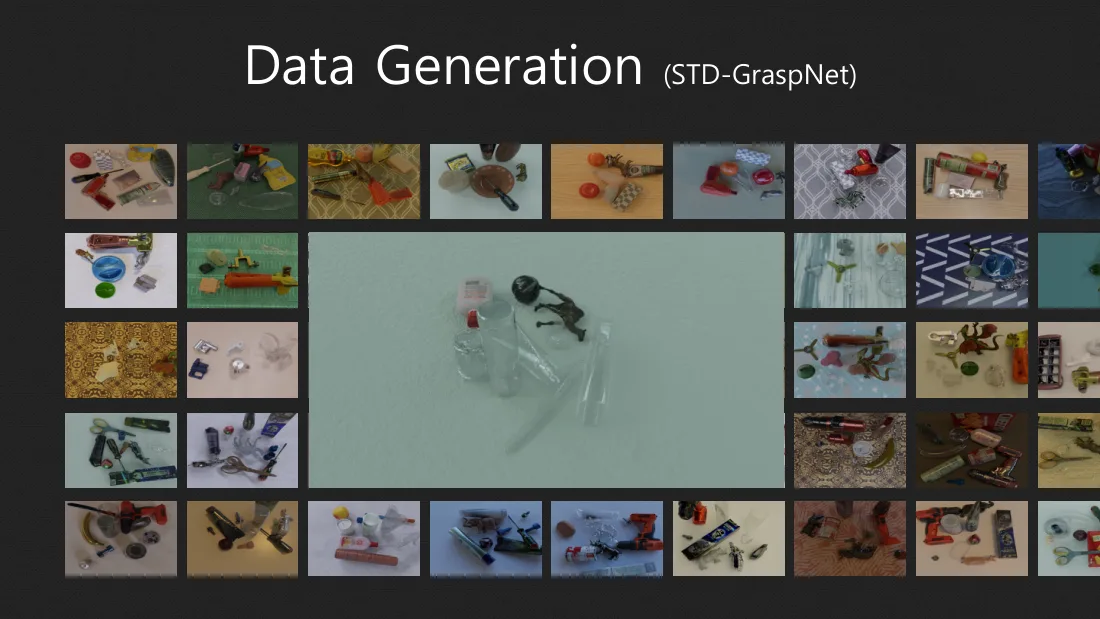

物体布局随机化：物体实例、排列。

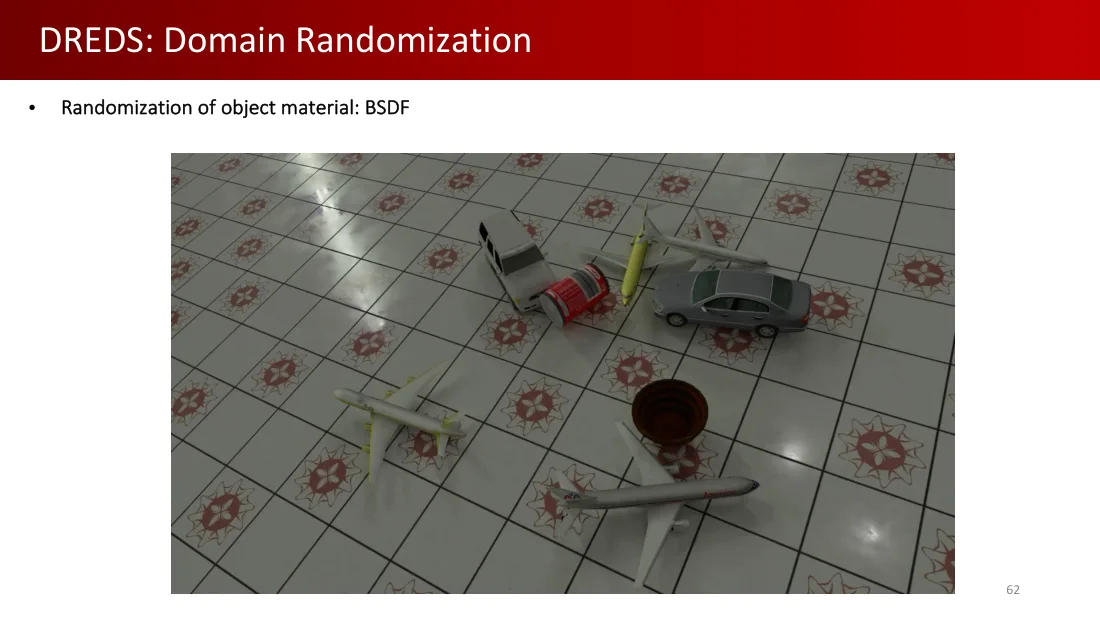

物体材质随机化：BSDF（双向散射分布函数）。

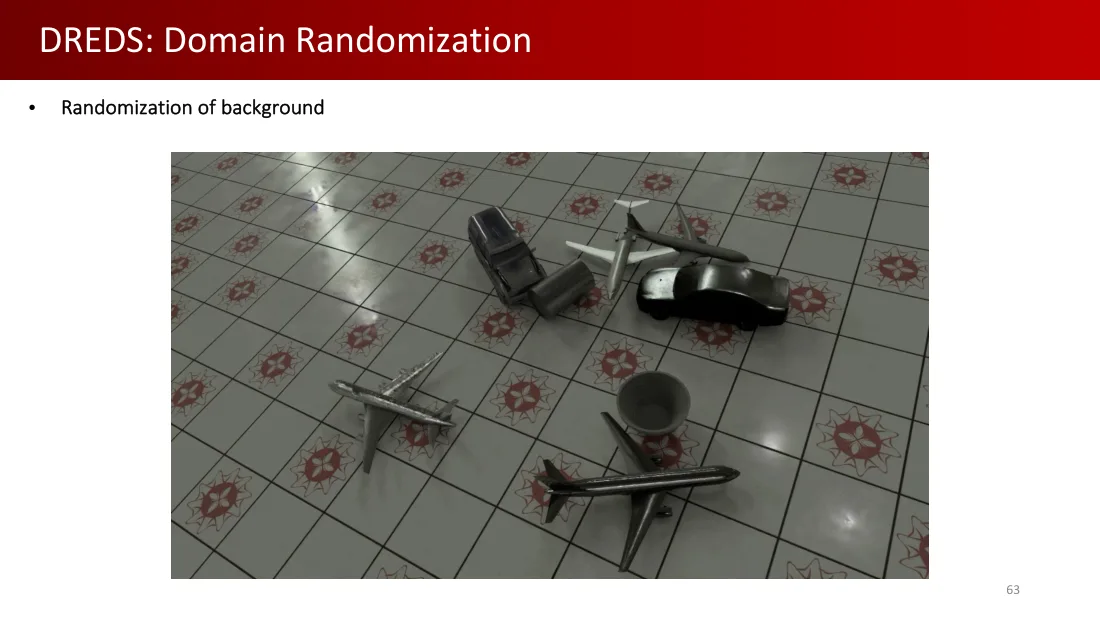

背景随机化。

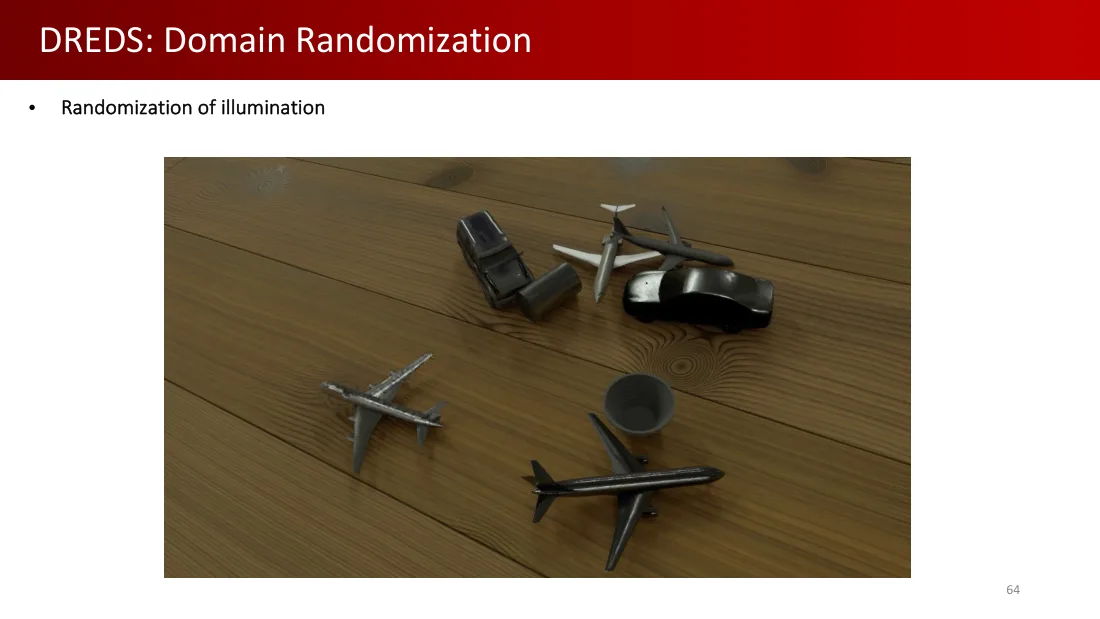

光照随机化。

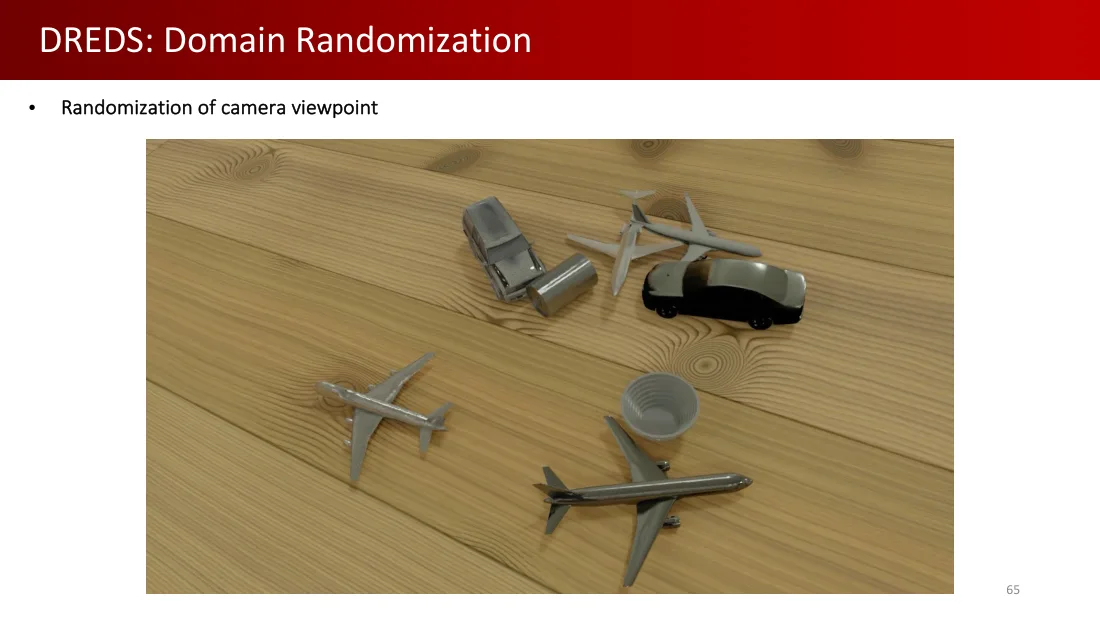

相机视角随机化。

Jun Shi¹、Yong A¹、Yixiang Jin¹、Dingzhe Li¹、Haoyu Niu¹、Zhezhu Jin¹、He Wang†²˒³˒⁴

¹ 三星中国研究院，北京（SRC-B）

² 北京大学计算机学院前沿计算研究中心（CFCS）｜³ Galbot

⁴ 北京智源人工智能研究院（BAAI）

†：通讯作者。

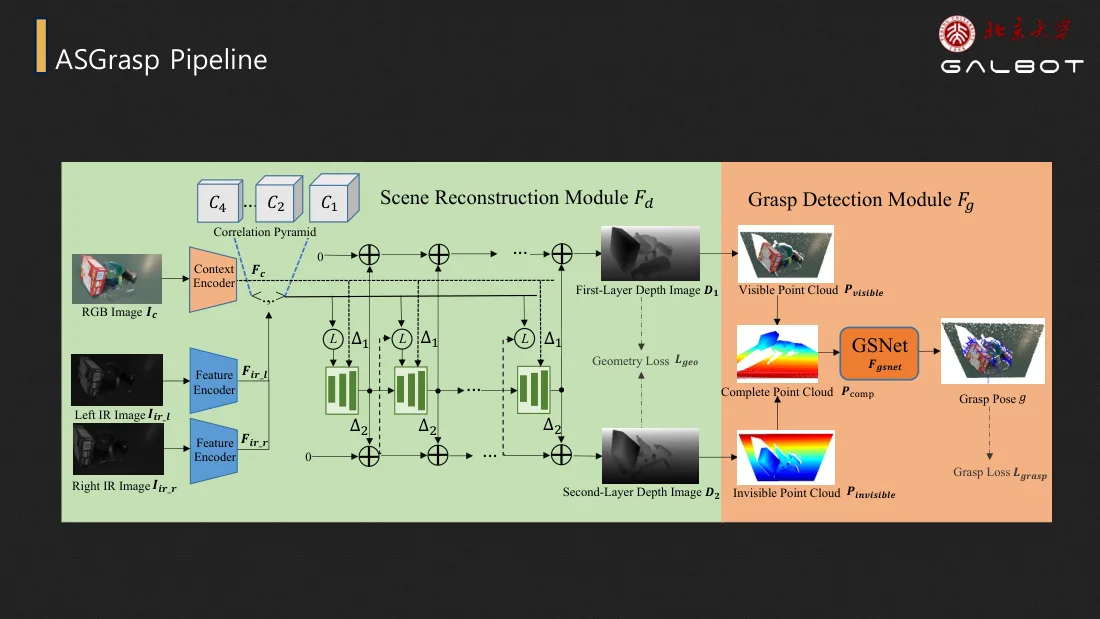

场景重建模块F₁

RGB彩色图I_c → 编码器 → 上下文F_c。左红外图I_ir_l → 编码器 → 特征F_ir_l；右红外图I_ir_r → 编码器 → 特征F_ir_r。相关金字塔C₁…C_n…C₀；Δ₁、Δ₂；几何损失L_geo。第一层深度图D₁ → 可见点云P_visible；第二层深度图D₂ → 不可见点云P_invisible；完整点云P_comp。

抓取检测模块F₂

GSNet F_gsnet → 抓取位姿g；抓取损失L_grasp；内积〈·,·〉。

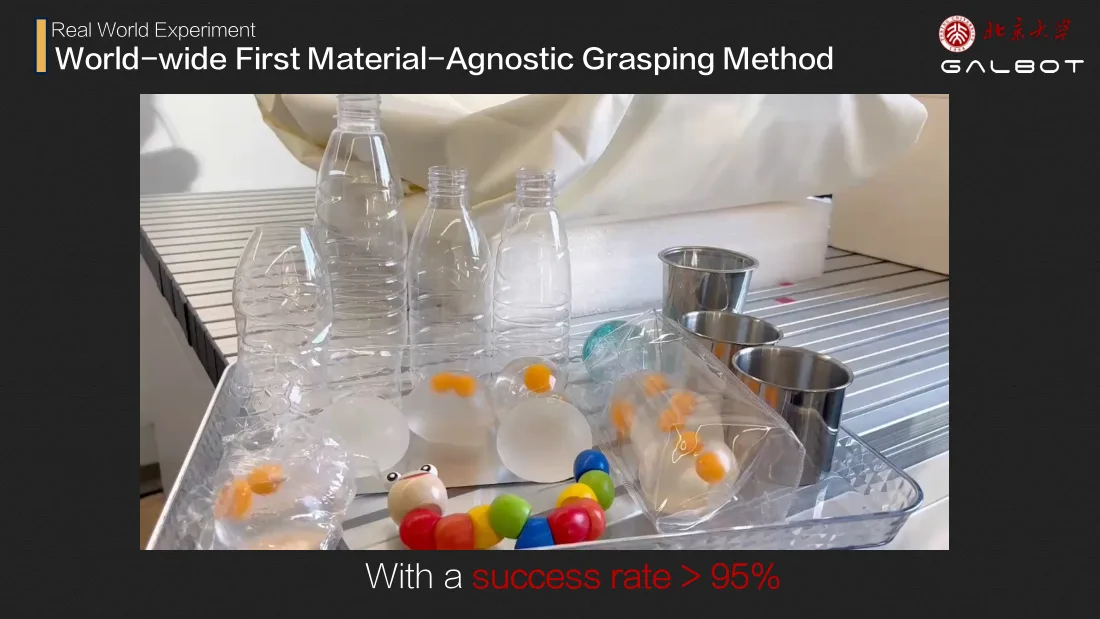

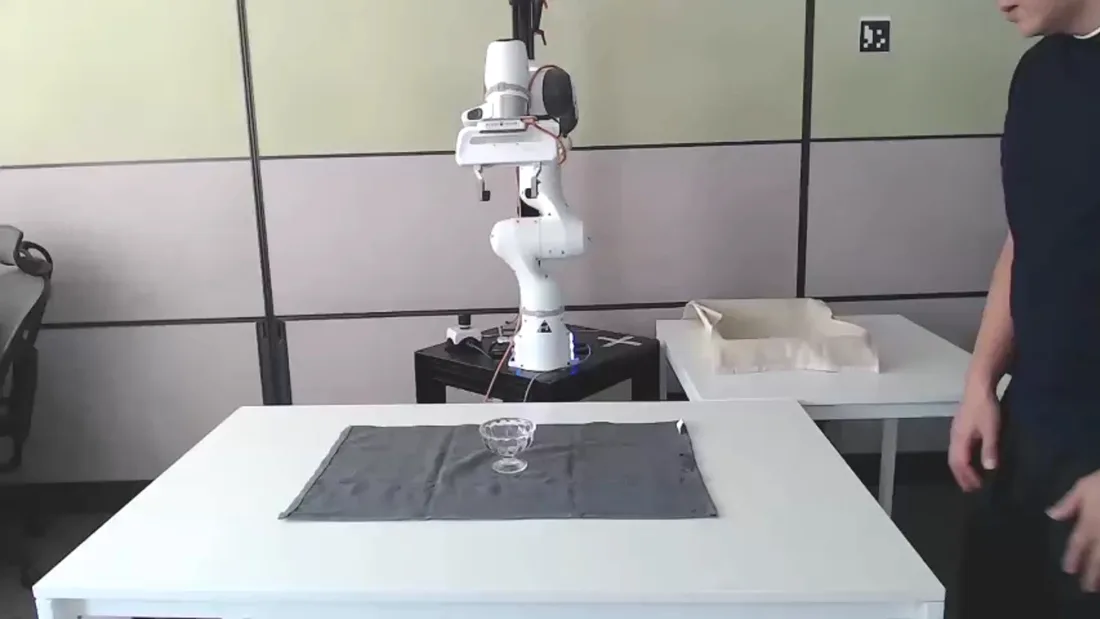

全球首个材料无关抓取方法。

成功率＞95%。

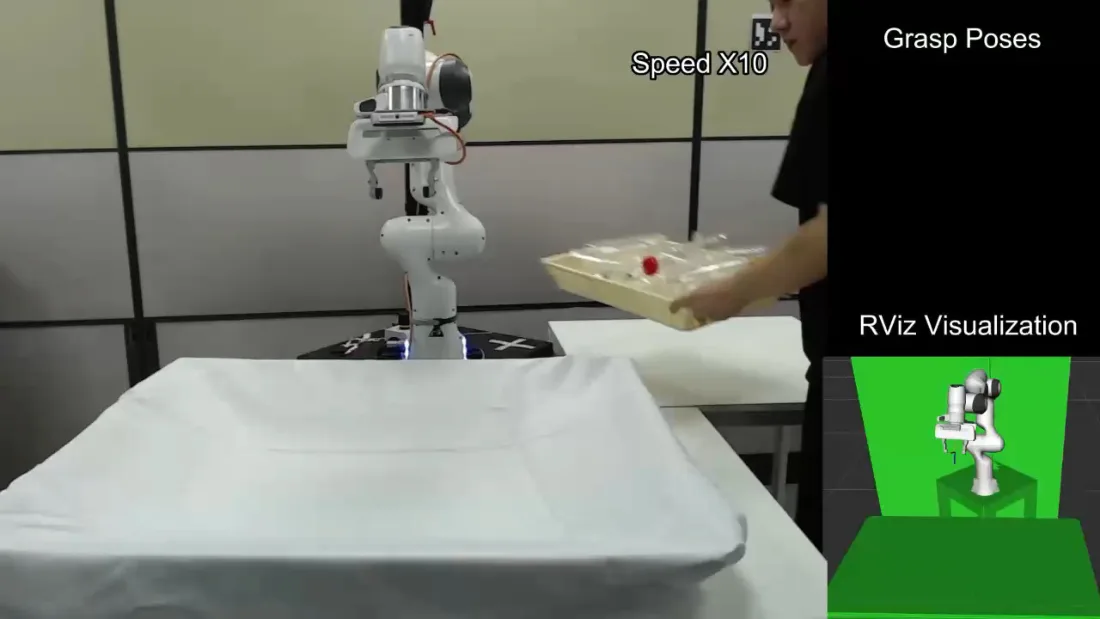

十倍速｜抓取位姿｜RViz可视化。

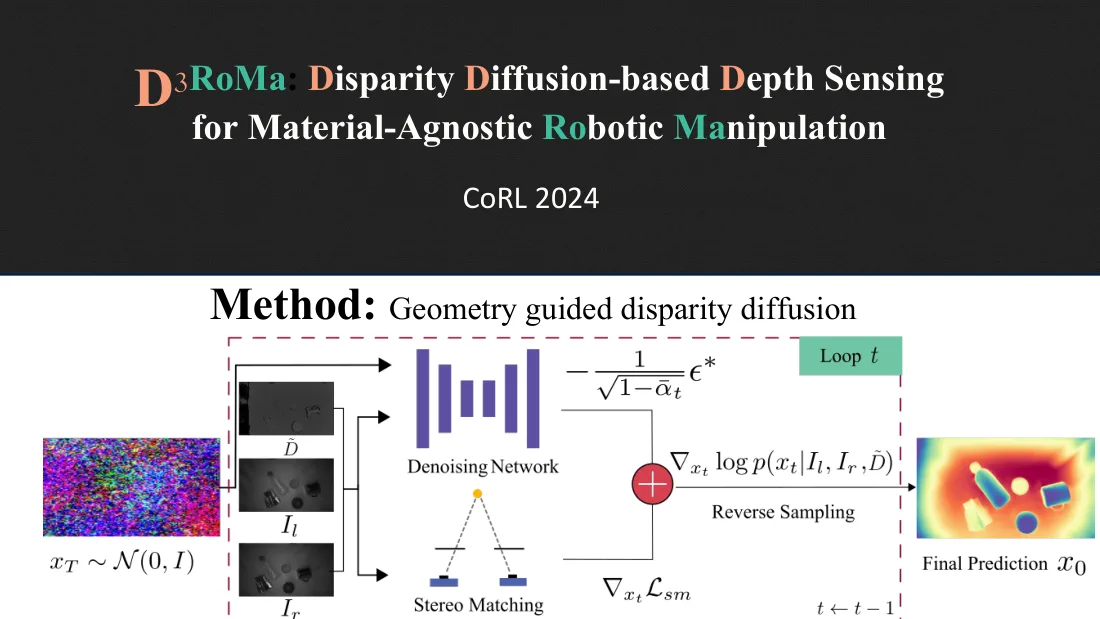

CoRL 2024

方法：几何引导的视差扩散

$x_T\sim\mathcal N(0,I)$；$\tilde D,I_l,I_r$；去噪网络；$-\frac1{\sqrt{1-\bar\alpha_t}}\epsilon^*$；立体匹配；$\nabla_{x_t}\mathcal L_{sm}$；$\nabla_{x_t}\log p(x_t\mid I_l,I_r,\tilde D)$；反向采样；循环t；$t\leftarrow t-1$；最终预测$x_0$。

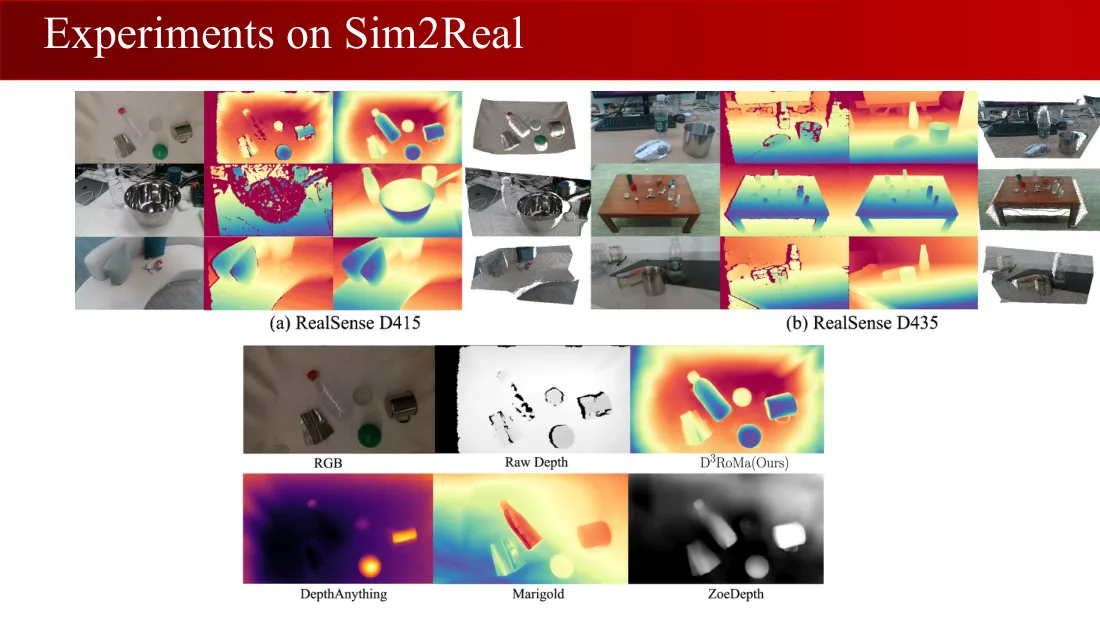

（a）RealSense D415；（b）RealSense D435。

RGB彩色图｜原始深度｜D³RoMa（本文方法）｜DepthAnything｜Marigold｜ZoeDepth。

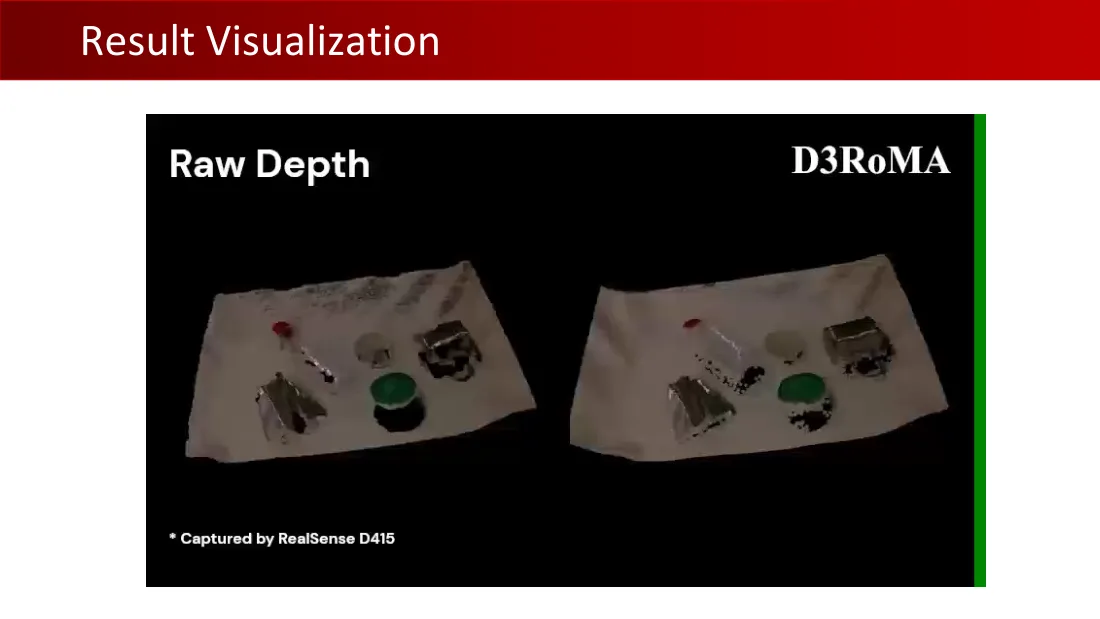

原始深度｜D3RoMA。

* 使用RealSense D415采集。

下周：第7讲，视觉与抓取 III。
