第10章 · 原课件与完整中文翻译

第10讲——策略 III

王鹤教授

具身感知与交互实验室｜2025年春季

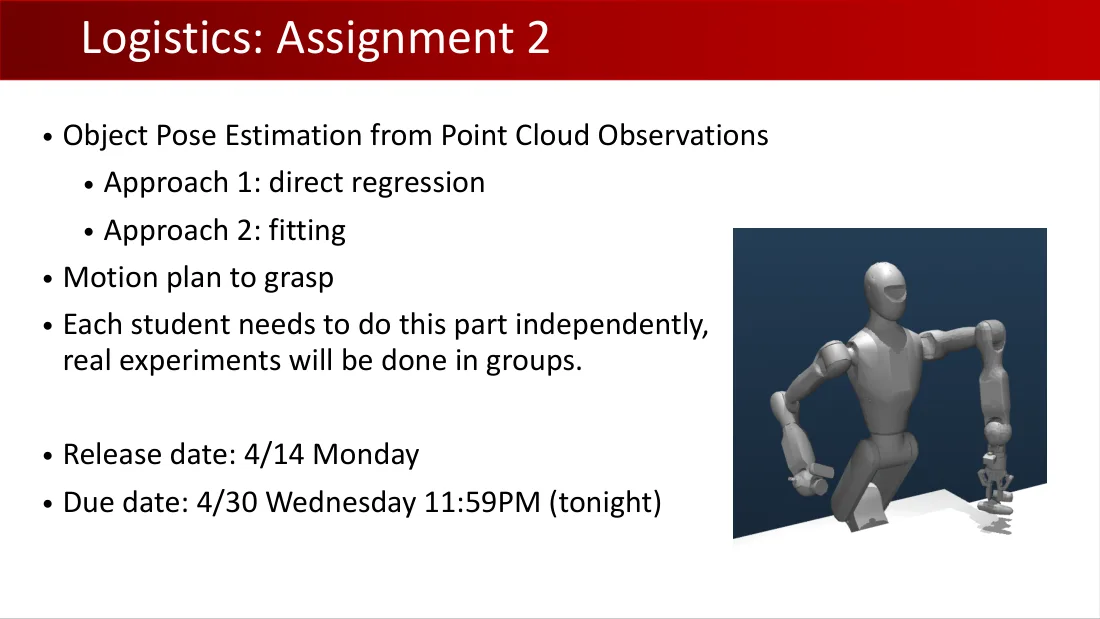

• 根据点云观测估计物体位姿（计入期末总成绩的15分）。
• 这一部分每位学生需要独立完成，真实实验分组完成。
• 发布时间：4月14日（星期一）晚。
• 截止时间：4月30日星期三23:59。
• 超过截止时间1天（0—24小时），扣15%。
• 超过截止时间2天（24—48小时），扣30%。
• 超过2天，计零分。

从REINFORCE中的策略梯度出发，为了降低方差，我们引入：

1. 从当前时刻开始的回报（因果性）。
2. 用Q替代未来回报（给定sₜ、aₜ时未来回报的期望值）。
3. 减去基于状态的基线：V(sₜ)。

得到以下结果：

$\nabla_\theta J(\theta)=\mathbb E_{(s_t,a_t)\sim d^\pi}[\nabla_\theta\log\pi_\theta(a_t\mid s_t)(Q(s_t,a_t)-V(s_t))]$。

注意，目前还没有使用任何近似，而且这一策略梯度是同策略的。

批次式行动者—评价者算法（带折扣）

1. 用当前策略$\pi_\theta(a\mid s)$采样$\{s_i,a_i\}$。
2. 用采样得到的奖励和拟合$\hat V^\pi_\phi(s)$。
3. 评估$\hat A^\pi(s_i,a_i)=r(s_i,a_i)+\gamma\hat V^\pi_\phi(s_i\prime)-\hat V^\pi_\phi(s_i)$。
4. 评估$\nabla_\theta J(\theta)\approx\sum_i\nabla_\theta\log\pi_\theta(a_i\mid s_i)\hat A^\pi(s_i,a_i)$。
5. 更新$\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

在线行动者—评价者算法（带折扣）

1. 采样动作$a\sim\pi_\theta(a\mid s)$，得到$(s,a,s\prime,r)$。
2. 更新$\hat V^\pi_\phi$，使用目标$y=r+ \gamma\hat V^\pi_\phi(s\prime)$。
3. 评估$\hat A^\pi(s,a)=r+ \gamma\hat V^\pi_\phi(s\prime)-\hat V^\pi_\phi(s)$。
4. 评估$\nabla_\theta J(\theta)\approx\nabla_\theta\log\pi_\theta(a\mid s)\hat A^\pi(s,a)$。
5. 更新$\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

$\nabla_\theta J(\theta)\approx\frac1N\sum_i\sum_t\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t})(r(s_{i,t},a_{i,t})+\gamma\hat V^\pi_\phi(s_{i,t+1})-\hat V^\pi_\phi(s_{i,t}))$。

• 优点：方差更低（得益于评价者）。
• 缺点：有偏（如果评价者并不完美）。

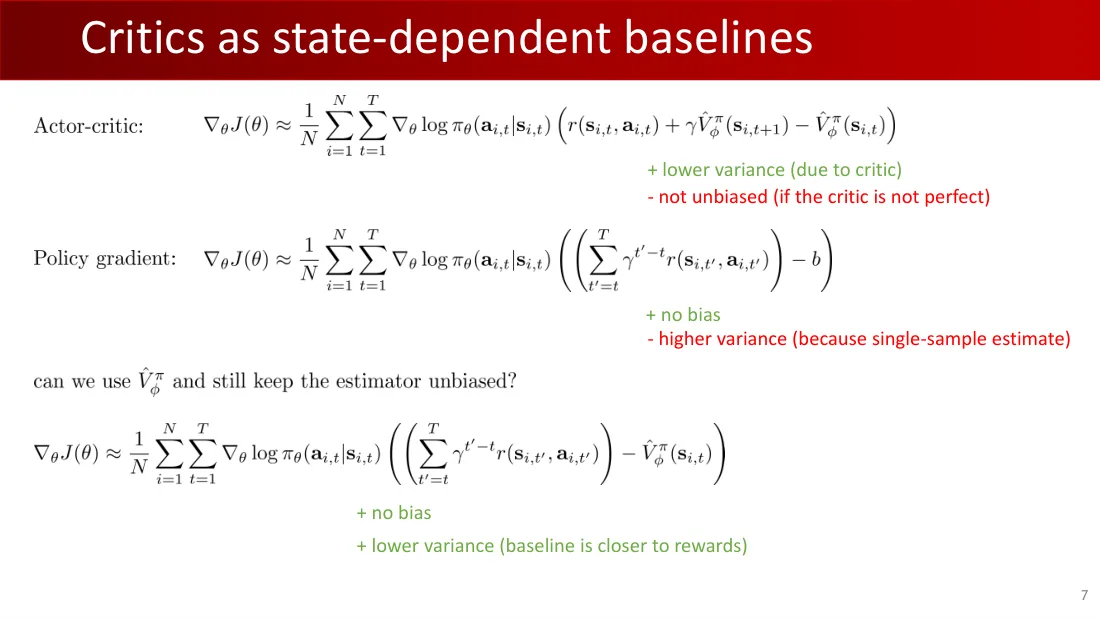

$\nabla_\theta J(\theta)\approx\frac1N\sum_i\sum_t\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t})\left(\sum_{t\prime=t}^T\gamma^{t\prime-t}r(s_{i,t\prime},a_{i,t\prime})-b\right)$。

• 优点：没有偏差。
• 缺点：方差更高（因为是单样本估计）。

能使用V，同时仍然无偏吗？

$\nabla_\theta J(\theta)\approx\frac1N\sum_i\sum_t\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t})\left(\sum_{t\prime=t}^T\gamma^{t\prime-t}r(s_{i,t\prime},a_{i,t\prime})-\hat V^\pi_\phi(s_{i,t})\right)$。

• 没有偏差。
• 方差更低（基线更接近奖励）。

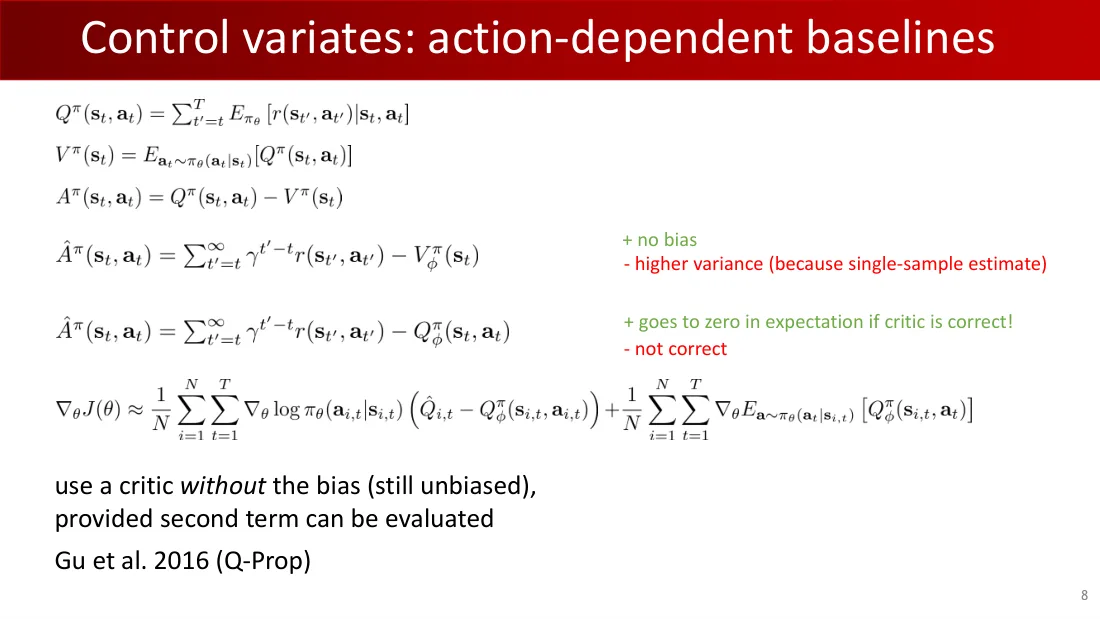

$Q^\pi(s_t,a_t)=\sum_{t\prime=t}^T\mathbb E_{\pi_\theta}[r(s_{t\prime},a_{t\prime})\mid s_t,a_t]$；$V^\pi(s_t)=\mathbb E_{a_t\sim\pi_\theta(a_t\mid s_t)}[Q^\pi(s_t,a_t)]$；$A^\pi(s_t,a_t)=Q^\pi(s_t,a_t)-V^\pi(s_t)$。

$Q^\pi(s_t,a_t)=\sum_{t\prime=t}^T\mathbb E_\pi[r(s_{t\prime},a_{t\prime})\mid s_t,a_t]$。

$V^\pi(s_t)=\sum_{t\prime=t}^T\mathbb E_\pi[r(s_{t\prime},a_{t\prime})\mid s_t]=\mathbb E_{a_t\sim\pi(a_t\mid s_t)}[Q^\pi(s_t,a_t)]$。

$A^\pi(s_t,a_t)=Q^\pi(s_t,a_t)-V^\pi(s_t)$。

$\hat A^\pi(s_t,a_t)=\sum_{t\prime=t}^\infty\gamma^{t\prime-t}r(s_{t\prime},a_{t\prime})-\hat V^\pi_\phi(s_t)$。

• 优点：没有偏差。
• 缺点：方差更高（因为是单样本估计）。

$\hat A^\pi(s_t,a_t)=\sum_{t\prime=t}^\infty\gamma^{t\prime-t}r(s_{t\prime},a_{t\prime})-\hat Q^\pi_\phi(s_t,a_t)$。

• 优点：如果评价者正确，期望趋于零！
• 缺点：并不正确。

$\nabla_\theta J(\theta)\approx\frac1N\sum_{i=1}^N\sum_{t=1}^T\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t})(\hat Q_{i,t}-\hat Q^\pi_\phi(s_{i,t},a_{i,t}))+\frac1N\sum_{i=1}^N\sum_{t=1}^T\nabla_\theta\mathbb E_{a\sim\pi_\theta(a\mid s_{i,t})}[\hat Q^\pi_\phi(s_{i,t},a)]$。

使用评价者而不引入偏差（仍然无偏），前提是能够计算第二项。

Gu等，2016（Q-Prop）。

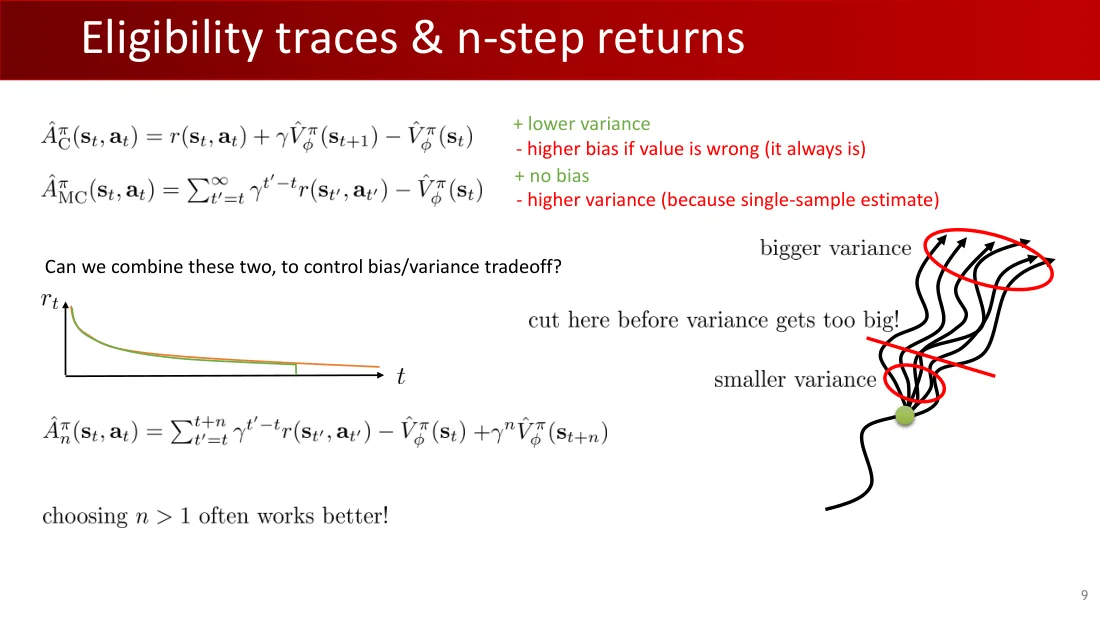

$\hat A_C^\pi(s_t,a_t)=r(s_t,a_t)+\gamma\hat V^\pi_\phi(s_{t+1})-\hat V^\pi_\phi(s_t)$。

• 优点：方差较低。
• 缺点：价值函数错误时偏差较高（它总会有误差）。

$\hat A_{MC}^\pi(s_t,a_t)=\sum_{t\prime=t}^\infty\gamma^{t\prime-t}r(s_{t\prime},a_{t\prime})-\hat V^\pi_\phi(s_t)$。

• 优点：没有偏差。
• 缺点：方差更高（因为是单样本估计）。

能将二者结合，以控制偏差与方差的权衡吗？

rₜ；t。

$\hat A^{\pi,(n)}(s_t,a_t)=\sum_{t\prime=t}^{t+n}\gamma^{t\prime-t}r(s_{t\prime},a_{t\prime})+\gamma^n\hat V^\pi_\phi(s_{t+n})-\hat V^\pi_\phi(s_t)$。

选择n>1往往效果更好！

较大的方差。方差变得太大之前在这里截断！较小的方差。

$\hat A^{\pi,(n)}(s_t,a_t)=\sum_{t\prime=t}^{t+n}\gamma^{t\prime-t}r(s_{t\prime},a_{t\prime})+\gamma^n\hat V^\pi_\phi(s_{t+n})-\hat V^\pi_\phi(s_t)$。

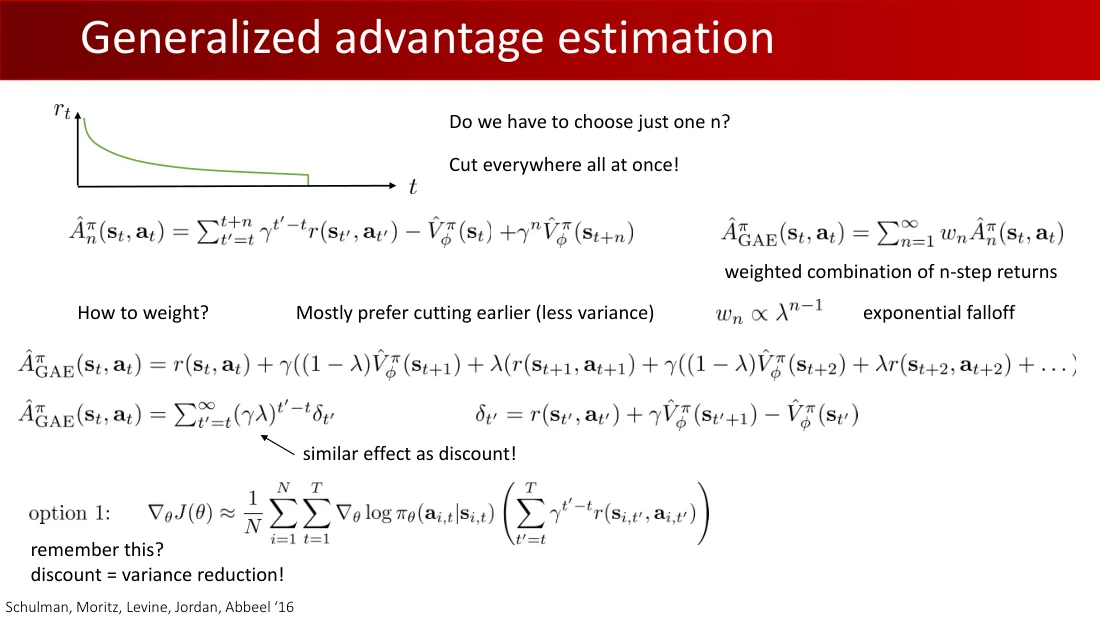

一定要只选择一个n吗？

同时在每个位置截断！

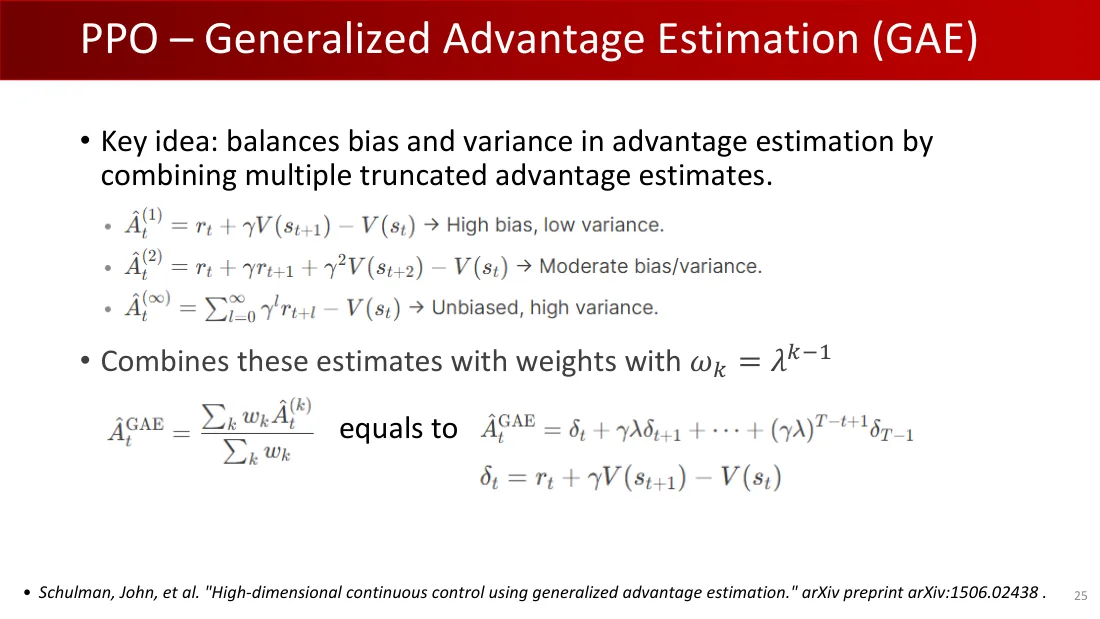

$\hat A^\pi_{GAE}(s_t,a_t)=\sum_{n=1}^\infty w_n\hat A^{\pi,(n)}(s_t,a_t)$。

n步回报的加权组合。

如何加权？更偏好较早截断（方差更小）。指数衰减。

$w_n\propto\lambda^{n-1}$。

$\hat A^\pi_{GAE}(s_t,a_t)=r(s_t,a_t)+\gamma((1-\lambda)\hat V^\pi_\phi(s_{t+1})+\lambda(r(s_{t+1},a_{t+1})+\gamma((1-\lambda)\hat V^\pi_\phi(s_{t+2})+\lambda(r(s_{t+2},a_{t+2})+\cdots))))$。

$\hat A^\pi_{GAE}(s_t,a_t)=\sum_{t\prime=t}^\infty(\gamma\lambda)^{t\prime-t}\delta_{t\prime}$；$\delta_t=r(s_t,a_t)+\gamma\hat V^\pi_\phi(s_{t+1})-\hat V^\pi_\phi(s_t)$。

效果与折扣相似！还记得这个吗？

$\nabla_\theta J(\theta)\approx\frac1N\sum_i\sum_t\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t})\left(\sum_{t\prime=t}^T\gamma^{t\prime-t}r(s_{i,t\prime},a_{i,t\prime})\right)$。

折扣＝降低方差！

Schulman、Moritz、Levine、Jordan、Abbeel，2016。

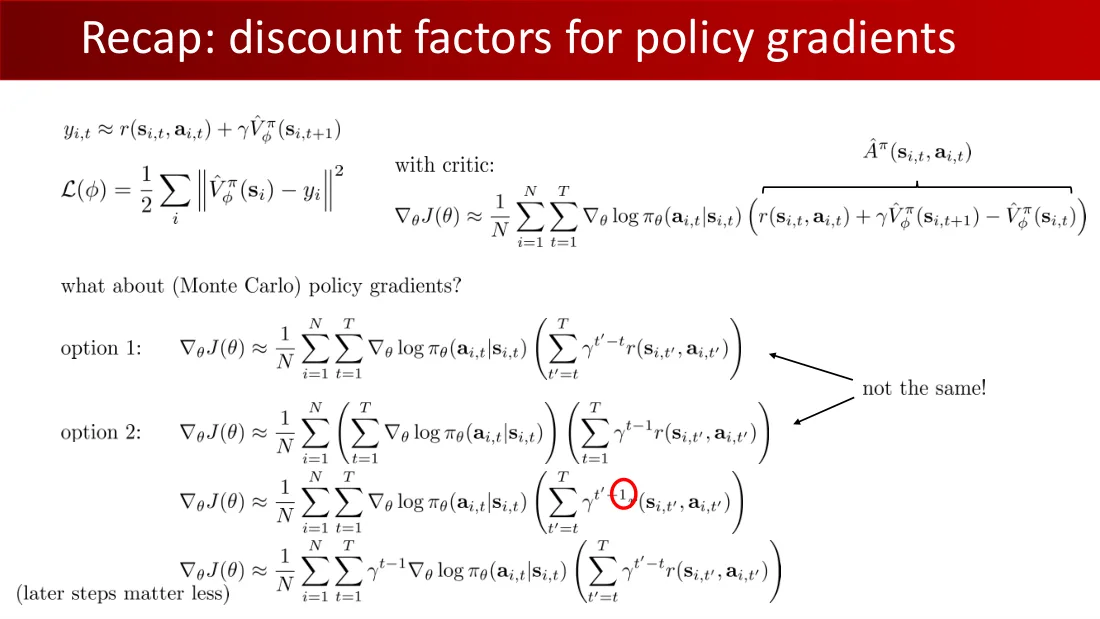

$y_{i,t}\approx r(s_{i,t},a_{i,t})+\gamma\hat V^\pi_\phi(s_{i,t+1})$。

$L(\phi)=\frac12\sum_i\|\hat V^\pi_\phi(s_i)-y_i\|^2$。

使用评价者：

$\nabla_\theta J(\theta)\approx\frac1N\sum_i\sum_t\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t})(r(s_{i,t},a_{i,t})+\gamma\hat V^\pi_\phi(s_{i,t+1})-\hat V^\pi_\phi(s_{i,t}))$。

Âπ(sᵢ,ₜ,aᵢ,ₜ)。

（蒙特卡罗）策略梯度呢？

选项1

$\nabla_\theta J(\theta)\approx\frac1N\sum_i\sum_t\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t})\left(\sum_{t\prime=t}^T\gamma^{t\prime-t}r(s_{i,t\prime},a_{i,t\prime})\right)$。

并不相同！

选项2

$\nabla_\theta J(\theta)\approx\frac1N\sum_i(\sum_t\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t}))(\sum_{t\prime=1}^T\gamma^{t\prime-1}r(s_{i,t\prime},a_{i,t\prime}))$。

$\nabla_\theta J(\theta)\approx\frac1N\sum_i\sum_t\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t})\left(\sum_{t\prime=t}^T\gamma^{t\prime-1}r(s_{i,t\prime},a_{i,t\prime})\right)$。

$\nabla_\theta J(\theta)\approx\frac1N\sum_i\sum_t\gamma^{t-1}\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t})(\sum_{t\prime=t}^T\gamma^{t\prime-t}r(s_{i,t\prime},a_{i,t\prime}))$。

后面的步骤较不重要。

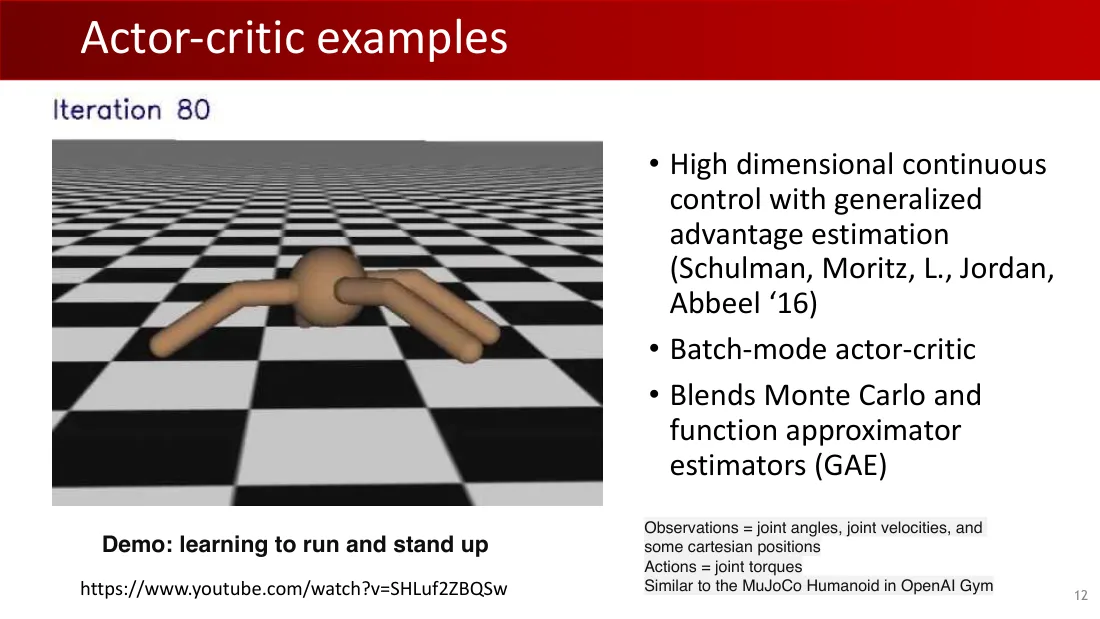

• 使用广义优势估计进行高维连续控制（Schulman、Moritz、L.、Jordan、Abbeel，2016）。
• 批次式行动者—评价者。
• 融合蒙特卡罗估计器与函数逼近估计器（GAE）。

第80次迭代。

演示：学习奔跑与站起

https://www.youtube.com/watch?v=SHLuf2ZBQSw

观测＝关节角度、关节速度，以及部分笛卡尔坐标位置。动作＝关节力矩。与OpenAI Gym中的MuJoCo Humanoid类似。

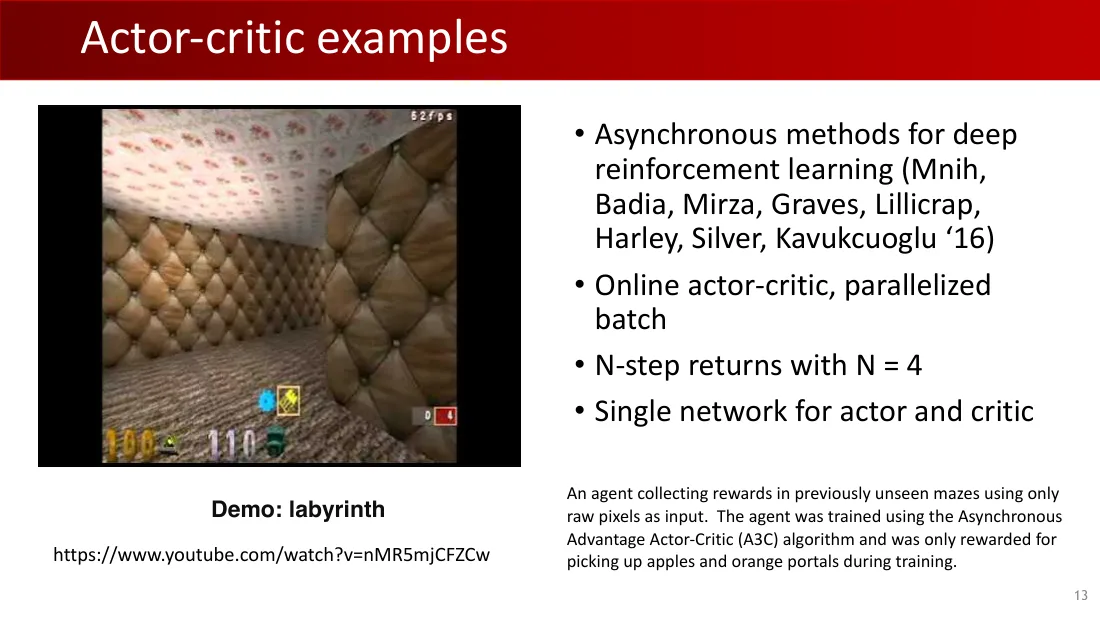

• 深度强化学习的异步方法（Mnih、Badia、Mirza、Graves、Lillicrap、Harley、Silver、Kavukcuoglu，2016）。
• 在线行动者—评价者，并行化批次。
• N步回报，N＝4。
• 行动者与评价者使用一个网络。

演示：迷宫

https://www.youtube.com/watch?v=nMR5mjCFZCw

一个智能体仅以原始像素为输入，在从未见过的迷宫中收集奖励。智能体使用异步优势行动者—评价者（A3C）算法训练，训练中仅在拾取苹果和橙色传送门时获得奖励。

62帧／秒；100；110；9。

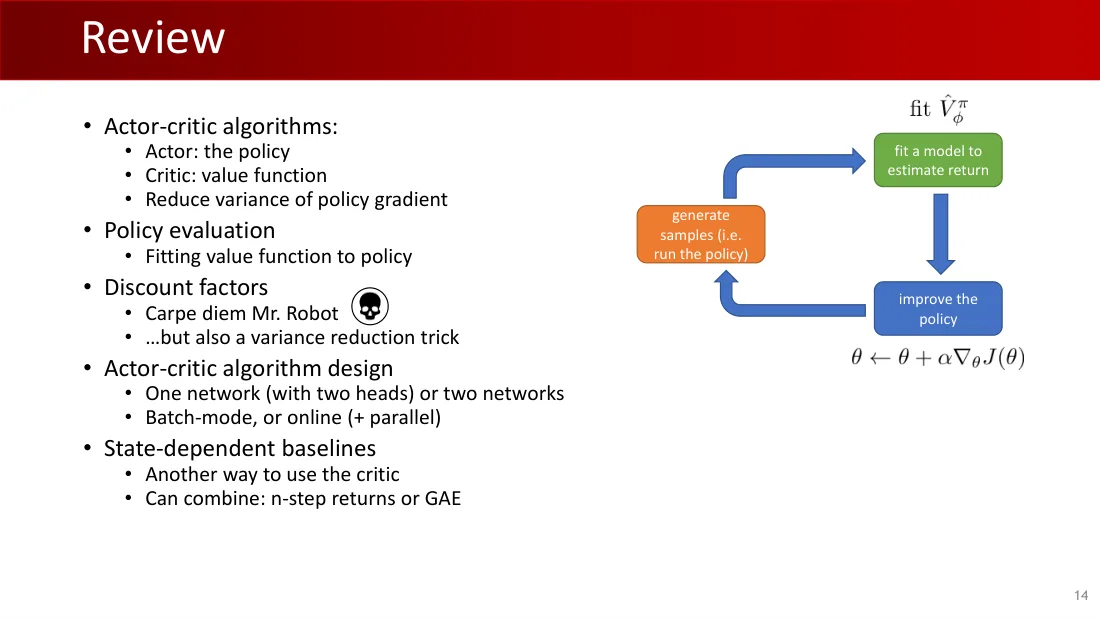

• 行动者—评价者算法：
  • 行动者：策略。
  • 评价者：价值函数。
  • 降低策略梯度的方差。
• 策略评估：
  • 为策略拟合价值函数。
• 折扣因子：
  • 机器人先生，抓住当下。
  • ……也是一种降低方差的技巧。
• 行动者—评价者算法的设计：
  • 一个网络（带两个输出头），或者两个网络。
  • 批次模式，或者在线模式（加并行）。
• 依赖状态的基线：
  • 使用评价者的另一种方式。
  • 可以结合：n步回报或GAE。

生成样本（即执行策略） → 拟合模型以估计回报 → 改进策略。

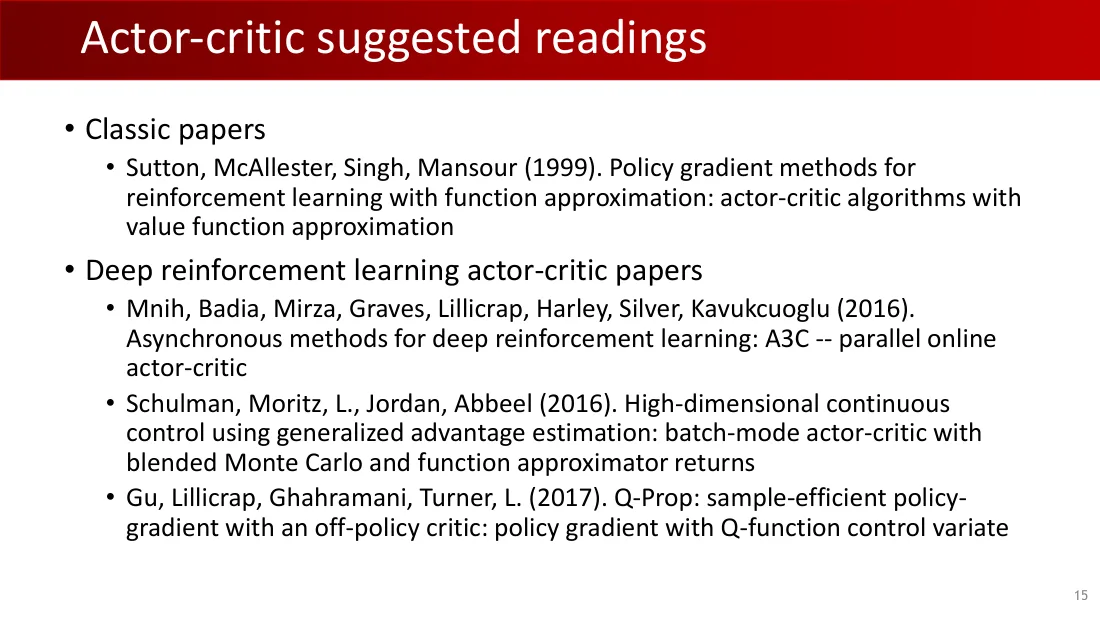

• 经典论文。
  • Sutton、McAllester、Singh、Mansour（1999）。《采用函数逼近的强化学习策略梯度方法》（Policy gradient methods for reinforcement learning with function approximation）：使用价值函数逼近的行动者—评价者算法。
• 深度强化学习中的行动者—评价者论文。
  • Mnih、Badia、Mirza、Graves、Lillicrap、Harley、Silver、Kavukcuoglu（2016）。《深度强化学习的异步方法》（Asynchronous methods for deep reinforcement learning）：A3C——并行在线行动者—评价者。
  • Schulman、Moritz、L.、Jordan、Abbeel（2016）。《使用广义优势估计的高维连续控制》（High-dimensional continuous control using generalized advantage estimation）：融合蒙特卡罗回报与函数逼近回报的批次式行动者—评价者。
  • Gu、Lillicrap、Ghahramani、Turner、L.（2017）。《Q-Prop：借助异策略评价者的高样本效率策略梯度》（Q-Prop: sample-efficient policy-gradient with an off-policy critic）：使用Q函数控制变量的策略梯度。

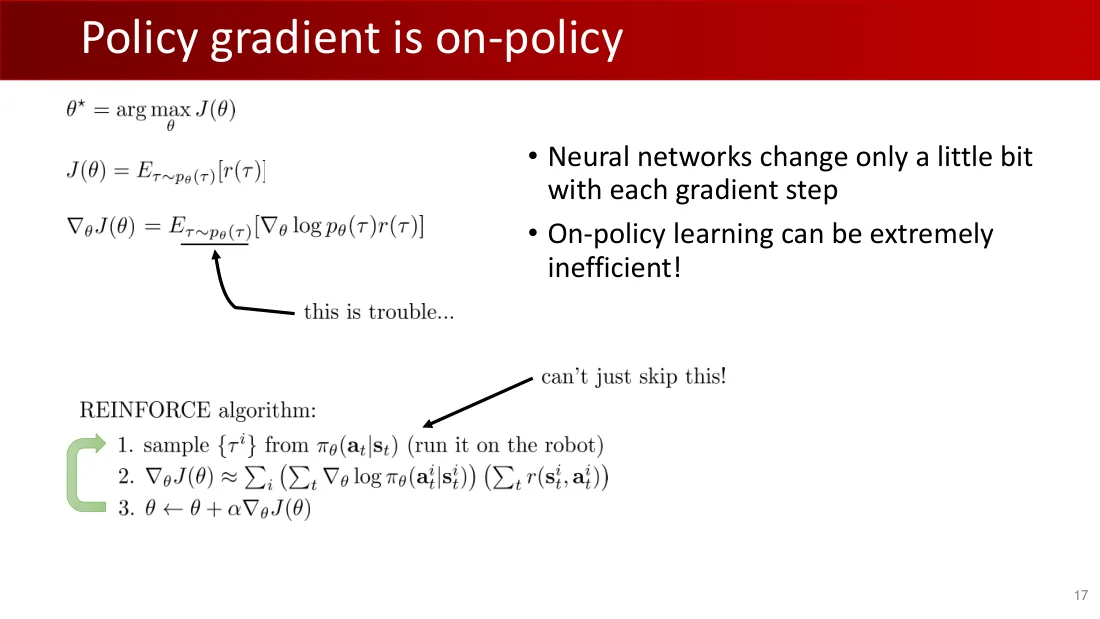

$\theta^*=\arg\max_\theta J(\theta)$；$J(\theta)=\mathbb E_{\tau\sim p_\theta(\tau)}[r(\tau)]$。

$\nabla_\theta J(\theta)\approx\frac1N\sum_{i=1}^N\nabla_\theta\log p_\theta(\tau)r(\tau)$。

问题：样本依赖当前策略。

• 神经网络每次梯度更新只发生一点变化。
• 同策略学习可能极其低效！

REINFORCE算法

• 从$\pi_\theta(a_t\mid s_t)$采样$\{\tau^i\}$（执行该策略）。
• $\nabla_\theta J(\theta)\approx\frac1N\sum_{i=1}^N(\sum_{t=1}^T\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t}))(\sum_{t=1}^T r(s_{i,t},a_{i,t}))$。
• $\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

机器人。

不能直接跳过采样。

1. 采样动作$a\sim\pi_\theta(a\mid s)$，得到$(s,a,s\prime,r)$。
2. 更新$\hat V^\pi_\phi$，使用目标$y=r+ \gamma\hat V^\pi_\phi(s\prime)$。
3. 评估$\hat A^\pi(s,a)=r+ \gamma\hat V^\pi_\phi(s\prime)-\hat V^\pi_\phi(s)$。
4. 评估$\nabla_\theta J(\theta)\approx\nabla_\theta\log\pi_\theta(a\mid s)\hat A^\pi(s,a)$。
5. 更新$\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

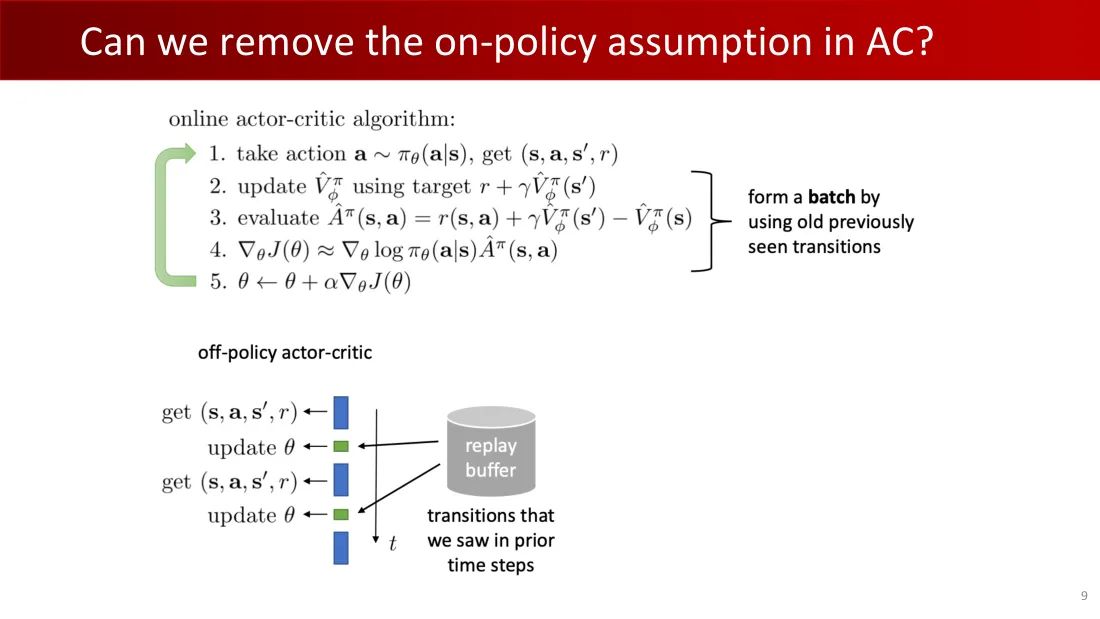

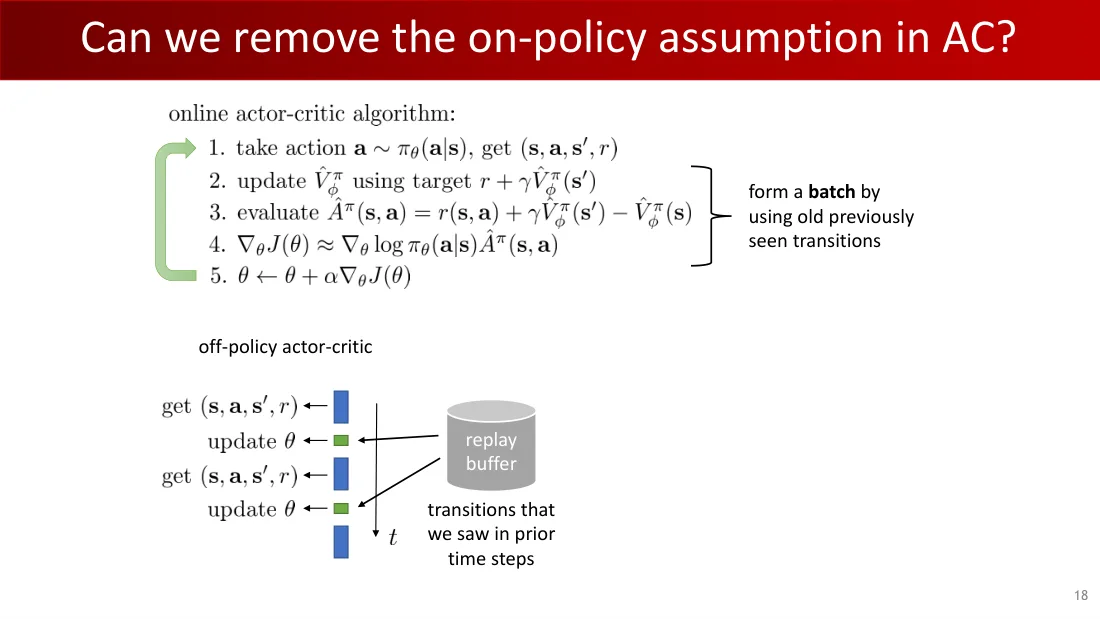

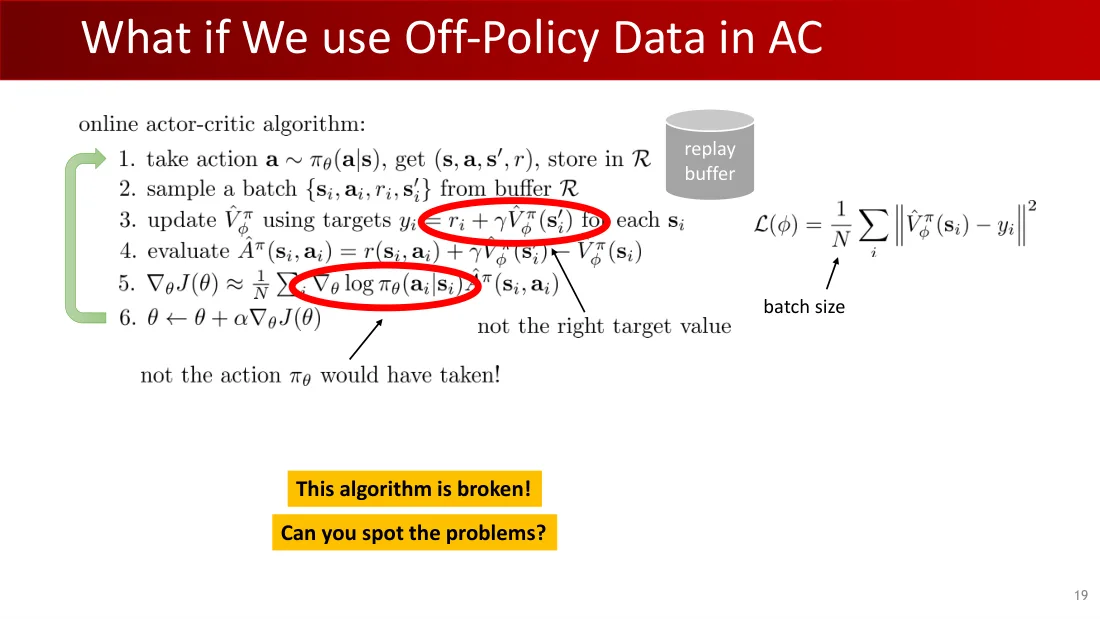

如果把旧的转移组成一个批次呢？

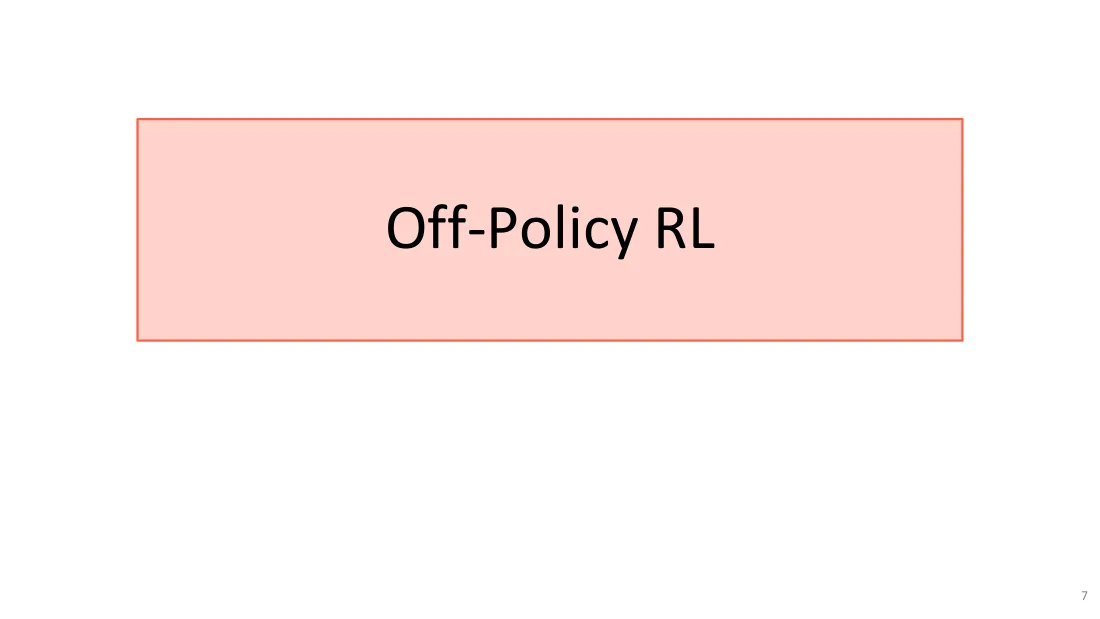

异策略行动者—评价者

获取样本。储存到回放缓冲区。使用前面步骤产生的样本。

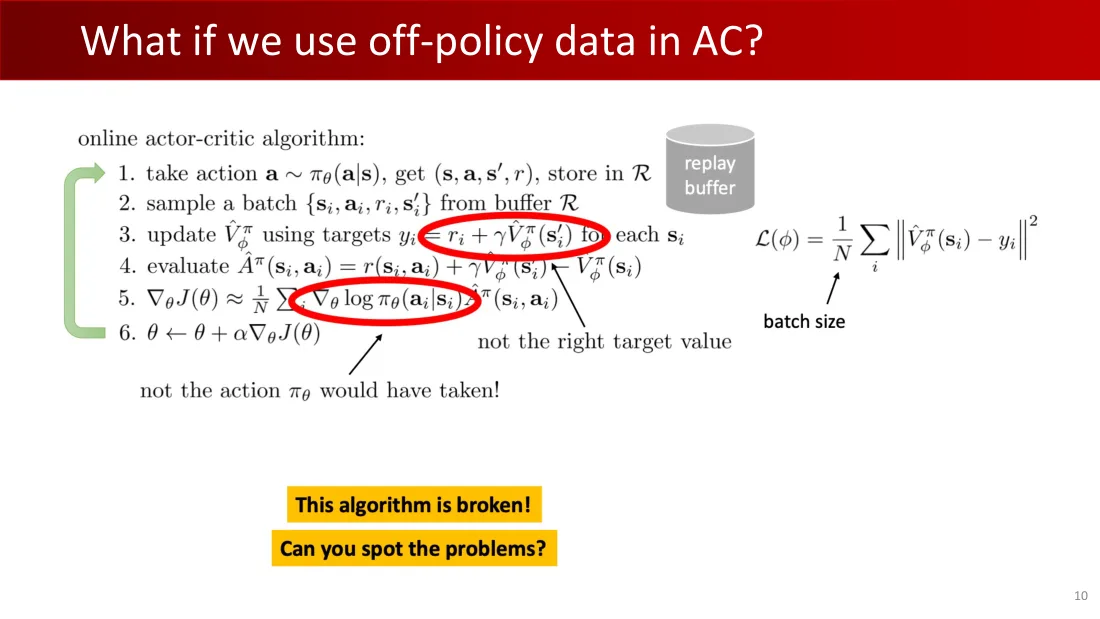

在线行动者—评价者算法

1. 采样动作$a\sim\pi_\theta(a\mid s)$，得到$(s,a,s\prime,r)$，储存在回放缓冲区。
2. 从回放缓冲区采样一批$(s_i,a_i,s_i\prime,r_i)$。
3. 更新$\hat V^\pi_\phi$，目标$y_i=r_i+\gamma\hat V^\pi_\phi(s_i\prime)$。
4. 评估$\hat A^\pi(s_i,a_i)=r_i+\gamma\hat V^\pi_\phi(s_i\prime)-\hat V^\pi_\phi(s_i)$。
5. 评估$\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i\mid s_i)\hat A^\pi(s_i,a_i)$。
6. 更新$\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

回放缓冲区R。

$L(\phi)=\frac1N\sum_i(\hat V^\pi_\phi(s_i)-y_i)^2$；$y_i=r_i+\gamma\hat V^\pi_\phi(s_i\prime)$。

批次大小。不是正确的目标值。不是πθ会采取的动作！

这个算法有问题！能找出问题吗？

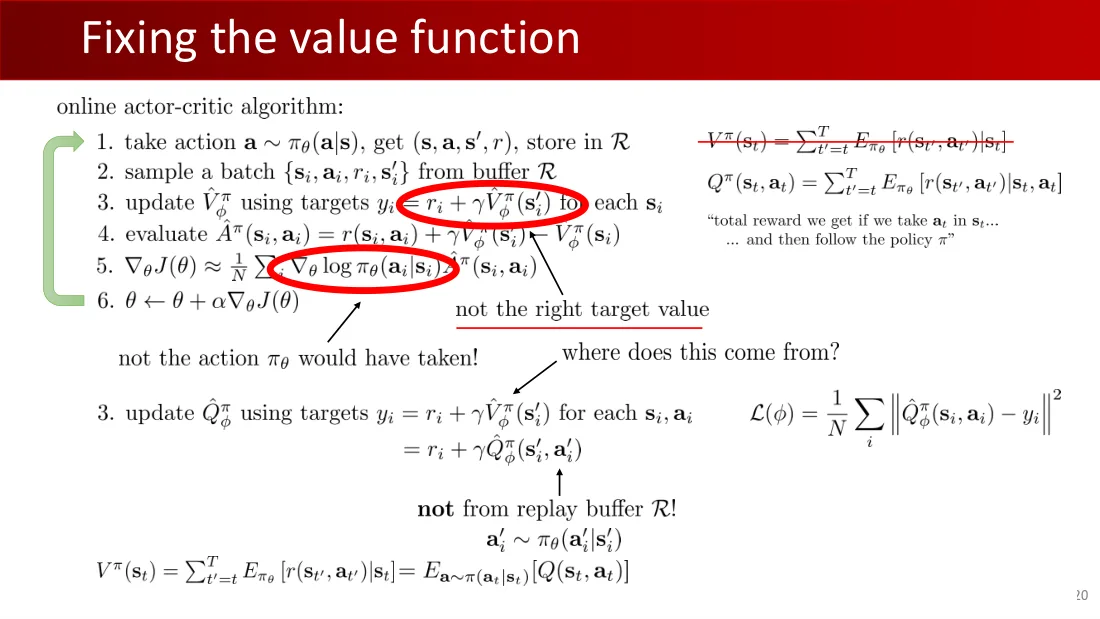

1. 采样动作$a\sim\pi_\theta(a\mid s)$，得到$(s,a,s\prime,r)$，储存在回放缓冲区。
2. 从回放缓冲区采样一批$(s_i,a_i,s_i\prime,r_i)$。
3. 更新$\hat V^\pi_\phi$，目标$y_i=r_i+\gamma\hat V^\pi_\phi(s_i\prime)$。
4. 评估$\hat A^\pi(s_i,a_i)=r_i+\gamma\hat V^\pi_\phi(s_i\prime)-\hat V^\pi_\phi(s_i)$。
5. 评估$\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i\mid s_i)\hat A^\pi(s_i,a_i)$。
6. 更新$\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

$V^\pi(s_t)=\sum_{t\prime=t}^T\mathbb E_\pi[r(s_{t\prime},a_{t\prime})\mid s_t]=\mathbb E_{a_t\sim\pi(a_t\mid s_t)}[Q^\pi(s_t,a_t)]$。

总奖励，从状态s开始。

错了！

$Q^\pi(s_t,a_t)=\sum_{t\prime=t}^T\mathbb E_\pi[r(s_{t\prime},a_{t\prime})\mid s_t,a_t]$。

采取动作a之后遵循策略π的总奖励。

$V^\pi(s)=\mathbb E_{a\sim\pi(a\mid s)}[Q^\pi(s,a)]$。

更新Q函数。

$y_i=r_i+\gamma V^\pi(s_i\prime)=r_i+\gamma Q^\pi(s_i\prime,a_i\prime)$，$a_i\prime\sim\pi_\theta(a_i\prime\mid s_i\prime)$。

从当前策略采样动作，不用缓冲区中的动作。

$L(\phi)=\frac1N\sum_i(\hat Q^\pi_\phi(s_i,a_i)-y_i)^2$；$y_i=r_i+\gamma\hat Q^\pi_\phi(s_i\prime,a_i\prime)$。

不是πθ会采取的动作！不是正确的目标值。这来自哪里？不来自回放缓冲区R！

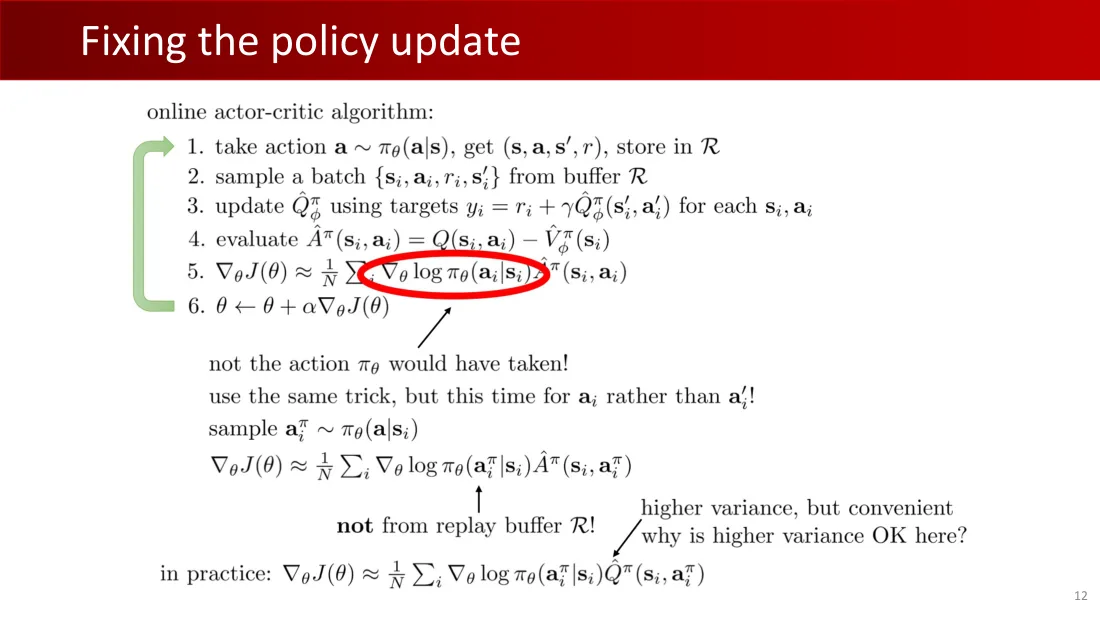

1. 采样动作$a\sim\pi_\theta(a\mid s)$，得到$(s,a,s\prime,r)$，储存在回放缓冲区。
2. 从回放缓冲区采样一批$(s_i,a_i,s_i\prime,r_i)$。
3. 更新$\hat Q^\pi_\phi$，目标$y_i=r_i+\gamma\hat Q^\pi_\phi(s_i\prime,a_i\prime)$，其中$a_i\prime\sim\pi_\theta(a_i\prime\mid s_i\prime)$。
4. 评估$\hat A^\pi(s_i,a_i)=\hat Q^\pi_\phi(s_i,a_i)-\hat V^\pi_\phi(s_i)$。
5. 评估$\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i\mid s_i)\hat A^\pi(s_i,a_i)$。
6. 更新$\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

不是当前策略产生的动作。

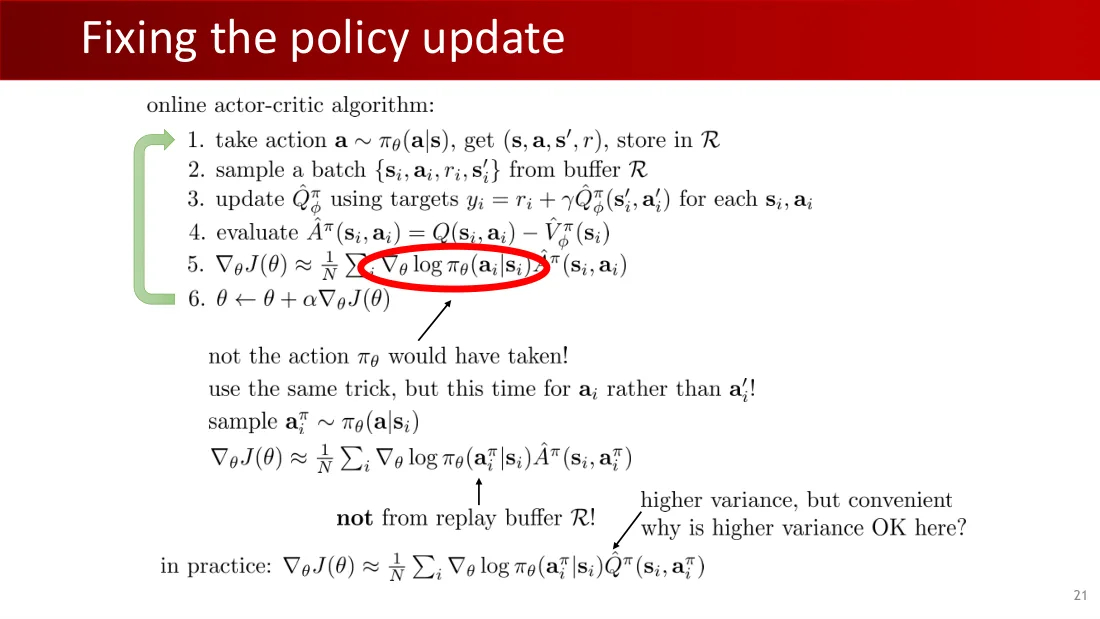

现在对aᵢ使用同样的技巧，而不是对aᵢ′！

采样$a_i\prime\prime\sim\pi_\theta(a_i\prime\prime\mid s_i)$。

$\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i\prime\prime\mid s_i)\hat A^\pi(s_i,a_i\prime\prime)$。

从当前策略采样，不使用缓冲区中的动作。

方差更高，但更方便。为什么这里较高的方差可以接受？

实践中：$\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i\prime\prime\mid s_i)\hat Q^\pi_\phi(s_i,a_i\prime\prime)$。

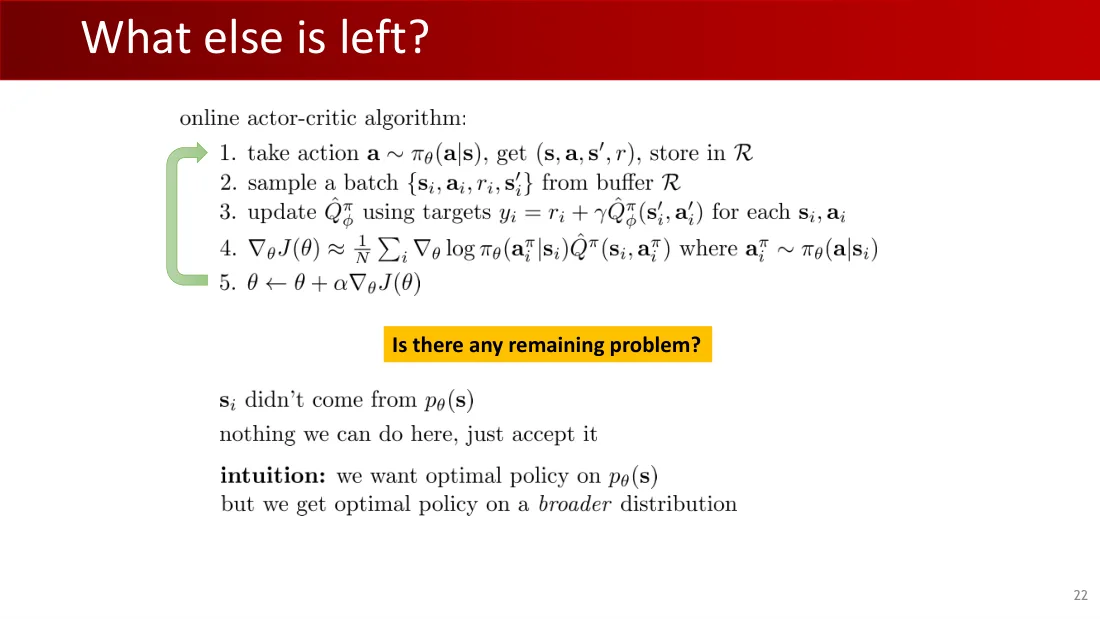

1. 采样动作$a\sim\pi_\theta(a\mid s)$，得到$(s,a,s\prime,r)$，储存在回放缓冲区。
2. 从回放缓冲区采样一批$(s_i,a_i,s_i\prime,r_i)$。
3. 更新$\hat Q^\pi_\phi$，目标$y_i=r_i+\gamma\hat Q^\pi_\phi(s_i\prime,a_i\prime)$，其中$a_i\prime\sim\pi_\theta(a_i\prime\mid s_i\prime)$。
4. 采样$a_i\prime\prime\sim\pi_\theta(a_i\prime\prime\mid s_i)$。评估$\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i\prime\prime\mid s_i)\hat Q^\pi_\phi(s_i,a_i\prime\prime)$。
5. 更新$\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

还有任何问题吗？

sᵢ并不来自pθ(s)。

对此我们无能为力，接受它吧。

直觉：我们想得到pθ(s)上的最优策略，却得到了更广泛分布上的最优策略。

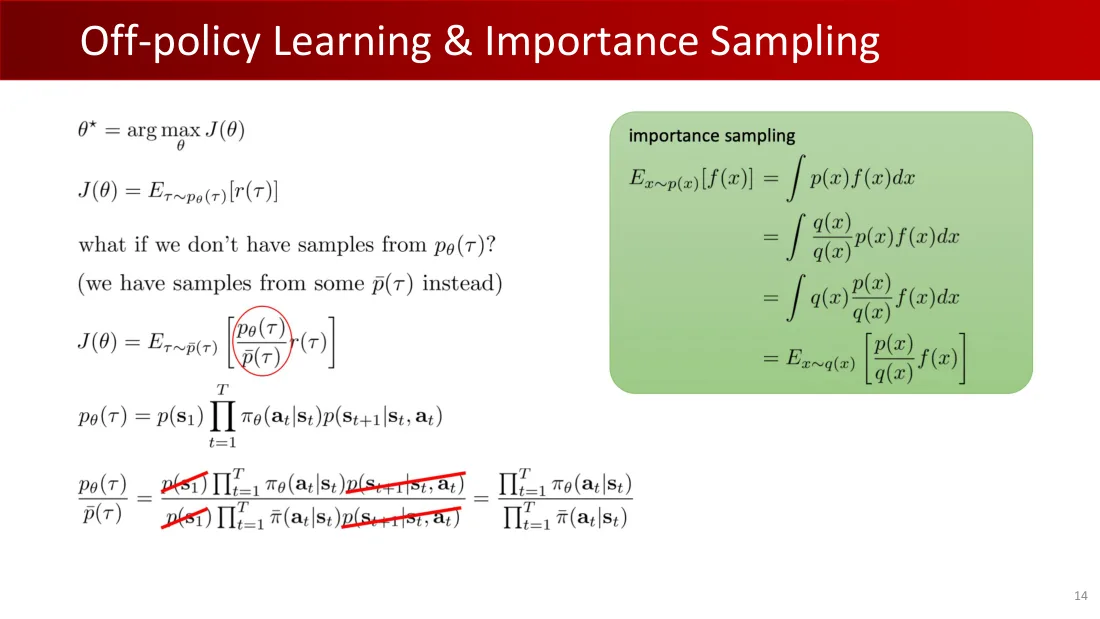

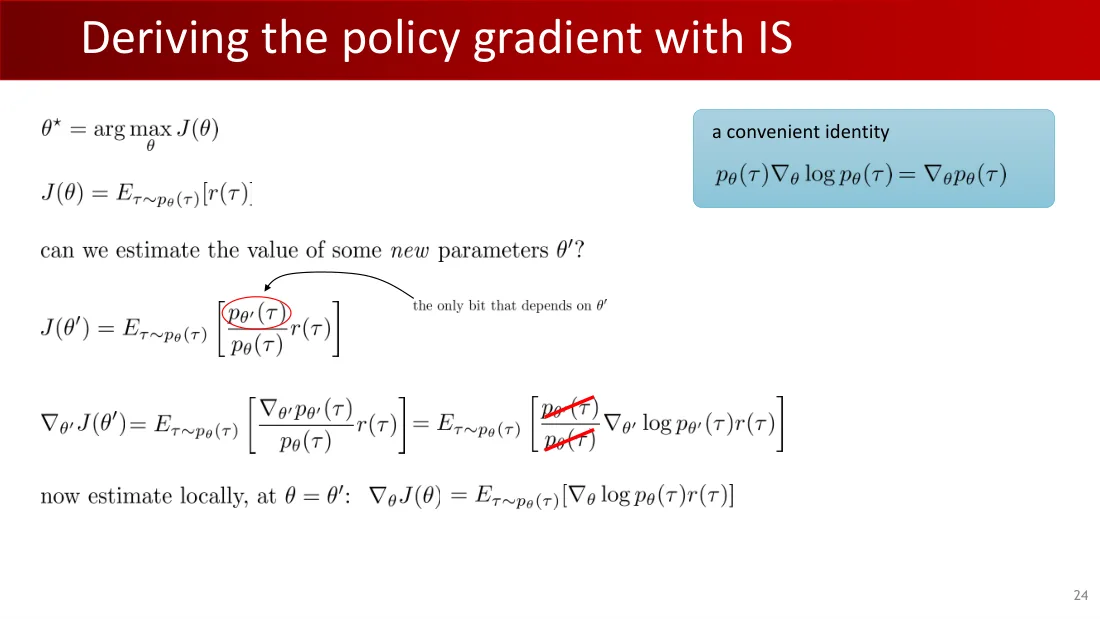

$\theta^*=\arg\max_\theta J(\theta)$；$J(\theta)=\mathbb E_{\tau\sim p_\theta(\tau)}[r(\tau)]$。

如果样本不来自pθ(τ)呢？改用pθ′(τ)。

重要性采样

$\mathbb E_{x\sim p(x)}[f(x)]=\int p(x)f(x)dx=\int q(x)\frac{p(x)}{q(x)}f(x)dx=\mathbb E_{x\sim q(x)}[\frac{p(x)}{q(x)}f(x)]$。

$J(\theta)=\mathbb E_{\tau\sim p_{\theta\prime}(\tau)}[\frac{p_\theta(\tau)}{p_{\theta\prime}(\tau)}r(\tau)]$。

$\frac{p_\theta(\tau)}{p_{\theta\prime}(\tau)}=\frac{p(s_1)\prod_{t=1}^T\pi_\theta(a_t\mid s_t)p(s_{t+1}\mid s_t,a_t)}{p(s_1)\prod_{t=1}^T\pi_{\theta\prime}(a_t\mid s_t)p(s_{t+1}\mid s_t,a_t)}=\prod_{t=1}^T\frac{\pi_\theta(a_t\mid s_t)}{\pi_{\theta\prime}(a_t\mid s_t)}$。

$\theta^*=\arg\max_\theta J(\theta)$；$J(\theta)=\mathbb E_{\tau\sim p_\theta(\tau)}[r(\tau)]$。

$J(\theta)=\mathbb E_{\tau\sim p_{\theta\prime}(\tau)}[\frac{p_\theta(\tau)}{p_{\theta\prime}(\tau)}r(\tau)]$。

$\nabla_\theta J(\theta)=\mathbb E_{\tau\sim p_{\theta\prime}(\tau)}[\frac{\nabla_\theta p_\theta(\tau)}{p_{\theta\prime}(\tau)}r(\tau)]=\mathbb E_{\tau\sim p_{\theta\prime}(\tau)}[\frac{p_\theta(\tau)}{p_{\theta\prime}(\tau)}\nabla_\theta\log p_\theta(\tau)r(\tau)]$。

一个方便的恒等式。

$p_\theta(\tau)\nabla_\theta\log p_\theta(\tau)=\nabla_\theta p_\theta(\tau)$。

如果$\theta=\theta\prime$：$\nabla_\theta J(\theta)=\mathbb E_{\tau\sim p_\theta}[\nabla_\theta\log p_\theta(\tau)r(\tau)]$。

只有概率比依赖θ′。

$\theta^*=\arg\max_\theta J(\theta)$；$J(\theta)=\mathbb E_{\tau\sim p_\theta(\tau)}[r(\tau)]$。

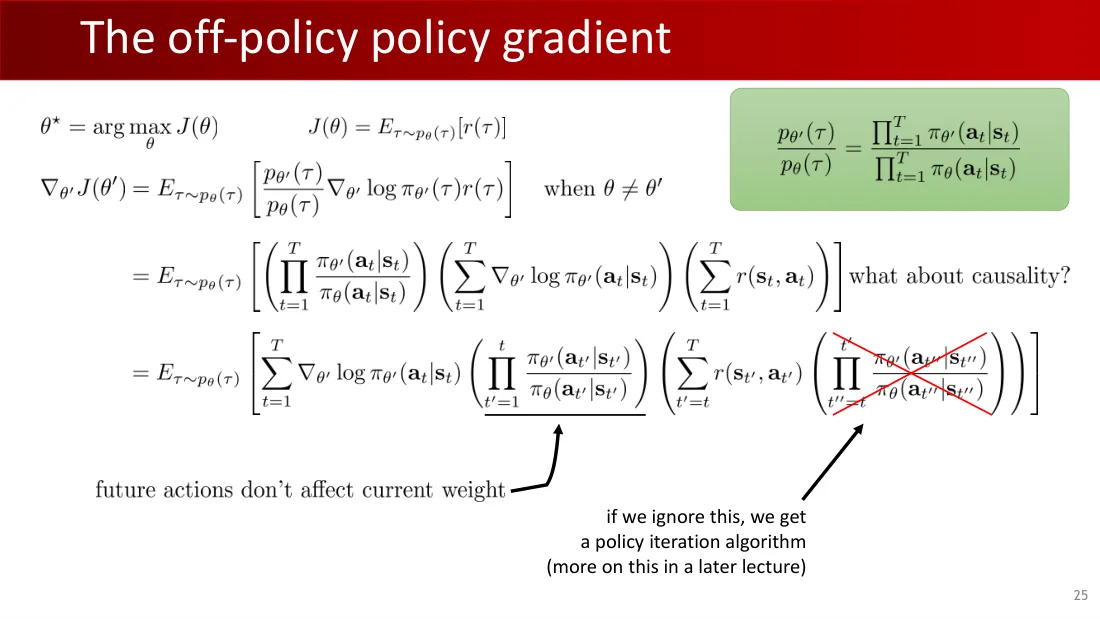

$\nabla_{\theta\prime}J(\theta\prime)=\mathbb E_{\tau\sim p_\theta}[\frac{p_{\theta\prime}(\tau)}{p_\theta(\tau)}\nabla_{\theta\prime}\log p_{\theta\prime}(\tau)r(\tau)]$，当$\theta\ne\theta\prime$。

$=\mathbb E_{\tau\sim p_\theta}[(\prod_{t=1}^T\frac{\pi_{\theta\prime}(a_t\mid s_t)}{\pi_\theta(a_t\mid s_t)})(\sum_{t=1}^T\nabla_{\theta\prime}\log\pi_{\theta\prime}(a_t\mid s_t))(\sum_{t=1}^Tr(s_t,a_t))]$。

$=\mathbb E_{\tau\sim p_\theta}[\sum_{t=1}^T\nabla_{\theta\prime}\log\pi_{\theta\prime}(a_t\mid s_t)(\prod_{t\prime=1}^{t}\frac{\pi_{\theta\prime}(a_{t\prime}\mid s_{t\prime})}{\pi_\theta(a_{t\prime}\mid s_{t\prime})})(\sum_{t\prime=t}^Tr(s_{t\prime},a_{t\prime}))(\prod_{t\prime\prime=t}^{t}\frac{\pi_{\theta\prime}(a_{t\prime\prime}\mid s_{t\prime\prime})}{\pi_\theta(a_{t\prime\prime}\mid s_{t\prime\prime})})]$。

未来的动作不影响当前权重。

如果忽略这一项，就得到策略迭代算法（后续课程会详细介绍）。

因果性呢？

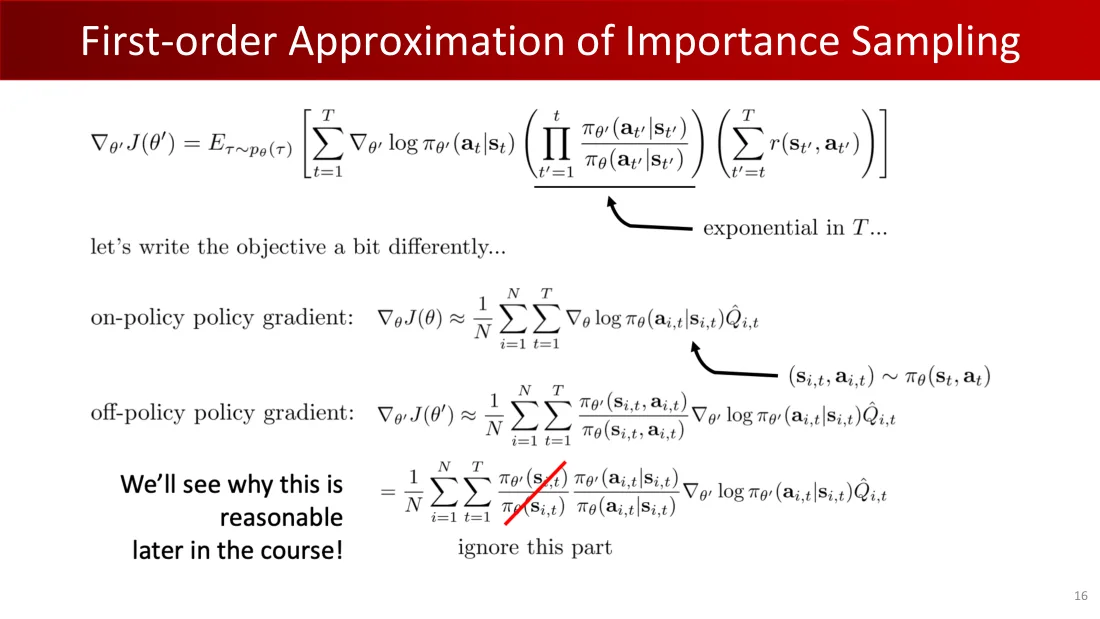

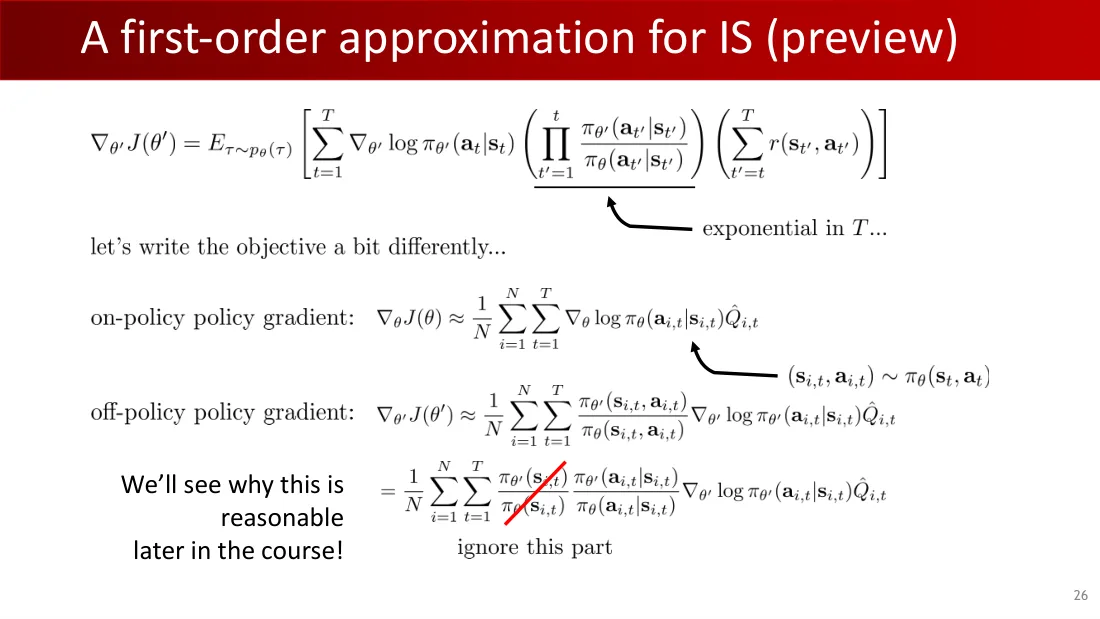

$\frac{p_{\theta\prime}(\tau)}{p_\theta(\tau)}=\frac{\prod_{t=1}^T\pi_{\theta\prime}(a_t\mid s_t)}{\prod_{t=1}^T\pi_\theta(a_t\mid s_t)}$。

$\nabla_{\theta\prime}J(\theta\prime)=\mathbb E_{\tau\sim p_\theta}[\sum_{t=1}^T\nabla_{\theta\prime}\log\pi_{\theta\prime}(a_t\mid s_t)(\prod_{t\prime=1}^{t}\frac{\pi_{\theta\prime}(a_{t\prime}\mid s_{t\prime})}{\pi_\theta(a_{t\prime}\mid s_{t\prime})})(\sum_{t\prime=t}^Tr(s_{t\prime},a_{t\prime}))]$。

随T呈指数增长……

把目标写得稍有不同……

同策略的策略梯度：

$\nabla_\theta J(\theta)\approx\frac1N\sum_{i=1}^N\sum_{t=1}^T\nabla_\theta\log\pi_\theta(a_{i,t}\mid s_{i,t})\hat Q_{i,t}$。

$(s_{i,t},a_{i,t})\sim\pi_\theta(s_t,a_t)$。

异策略的策略梯度：

$\nabla_{\theta\prime}J(\theta\prime)\approx\frac1N\sum_i\sum_t\frac{\pi_{\theta\prime}(s_{i,t},a_{i,t})}{\pi_\theta(s_{i,t},a_{i,t})}\nabla_{\theta\prime}\log\pi_{\theta\prime}(a_{i,t}\mid s_{i,t})\hat Q_{i,t}=\frac1N\sum_i\sum_t\frac{\pi_{\theta\prime}(s_{i,t})\pi_{\theta\prime}(a_{i,t}\mid s_{i,t})}{\pi_\theta(s_{i,t})\pi_\theta(a_{i,t}\mid s_{i,t})}\nabla_{\theta\prime}\log\pi_{\theta\prime}(a_{i,t}\mid s_{i,t})\hat Q_{i,t}$。

忽略这一部分。稍后在课程中会看到为什么这是合理的！

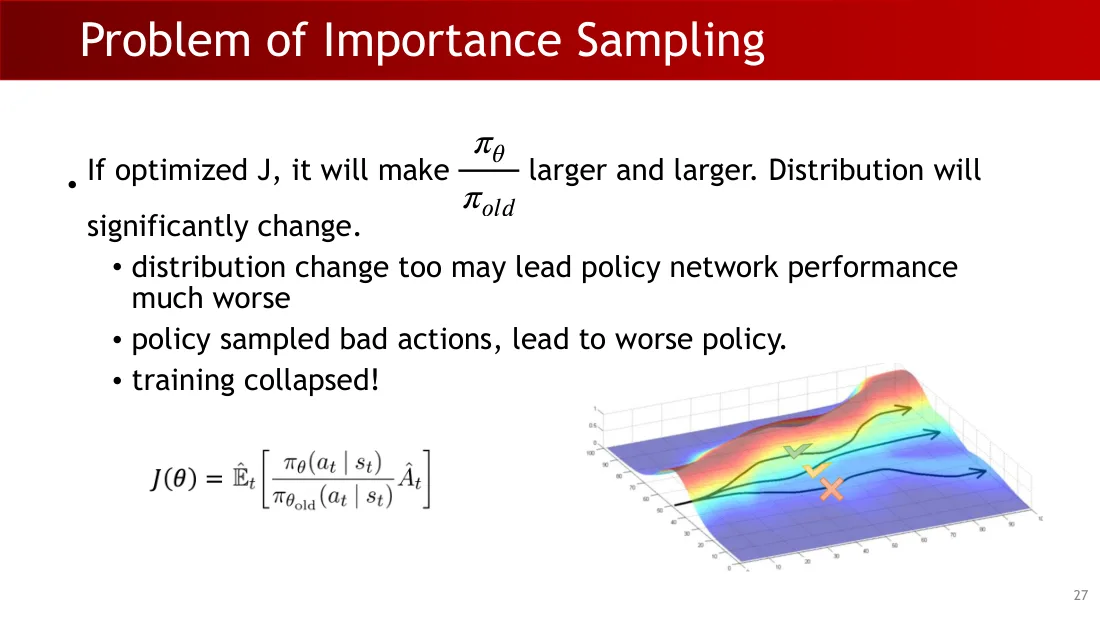

• 如果优化J，会使πθ/πold越来越大。分布会显著变化。
  • 分布变化过大可能让策略网络表现变得糟糕得多。
  • 策略采样到糟糕的动作，导致更差的策略。
  • 训练崩溃！

$J(\theta)=\mathbb E_{(s_t,a_t)\sim\pi_{old}}[\frac{\pi_\theta(a_t\mid s_t)}{\pi_{old}(a_t\mid s_t)}A^{\pi_{old}}(s_t,a_t)]$。

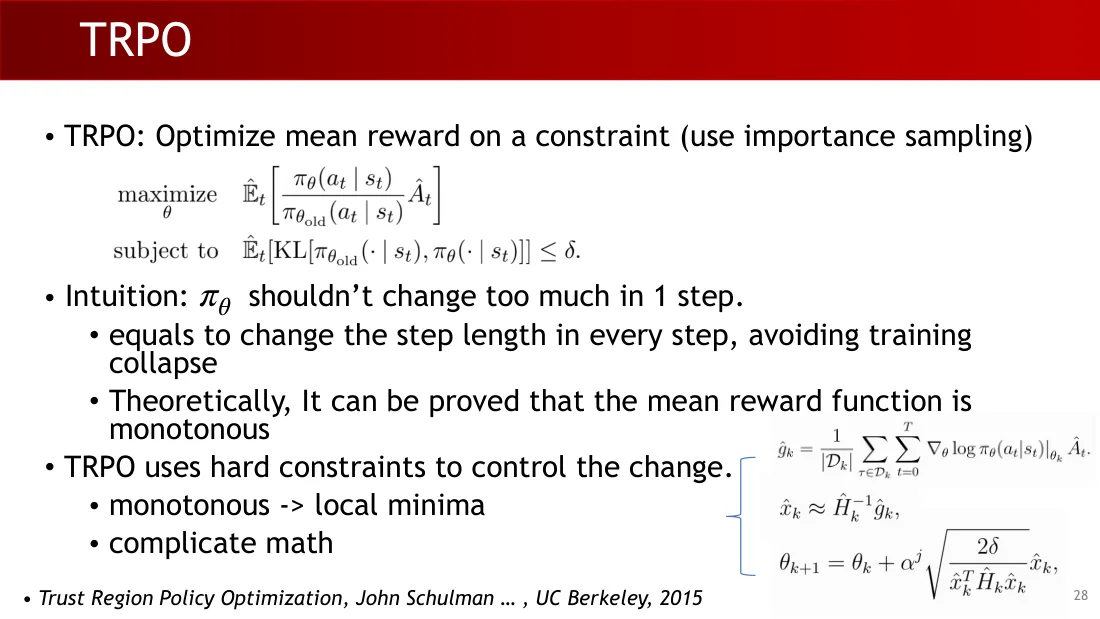

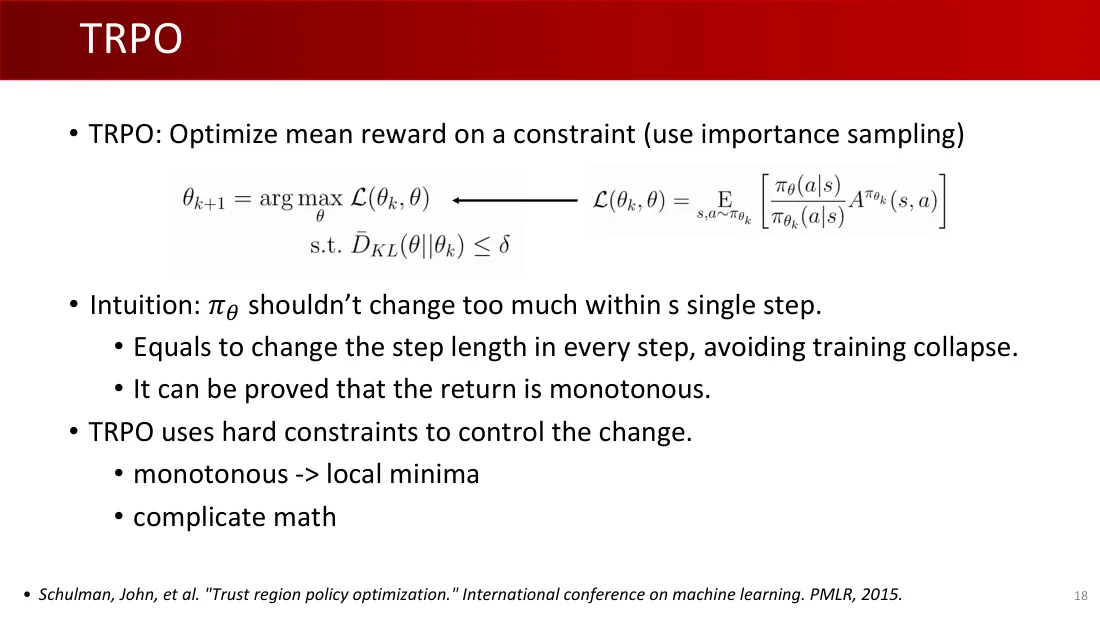

• TRPO：在约束条件下优化平均奖励（使用重要性采样）。

$\max_\theta\mathbb E_t[\frac{\pi_\theta(a_t\mid s_t)}{\pi_{\theta_{old}}(a_t\mid s_t)}\hat A_t]$，约束为$\mathbb E_t[D_{KL}(\pi_{\theta_{old}}(\cdot\mid s_t)\|\pi_\theta(\cdot\mid s_t))]\le\delta$。

• 直觉：πθ不应在一步内变化太大。
  • 相当于每一步改变步长，避免训练崩溃。
  • 理论上，可以证明平均奖励函数具有单调性。
• TRPO通过硬约束控制变化。
  • 单调性 → 局部极小值。
  • 数学复杂。

$\hat g_k=\frac1{|D_k|}\sum_{\tau\in D_k}\sum_{t=0}^T\nabla_\theta\log\pi_\theta(a_t\mid s_t)|_{\theta_k}\hat A_t$；$\hat x_k\approx\hat H_k^{-1}\hat g_k$；$\theta_{k+1}=\theta_k+\alpha^j\sqrt{\frac{2\delta}{\hat x_k^T\hat H_k\hat x_k}}\hat x_k$。

《信赖域策略优化》（Trust Region Policy Optimization），John Schulman等，加州大学伯克利分校，2015。

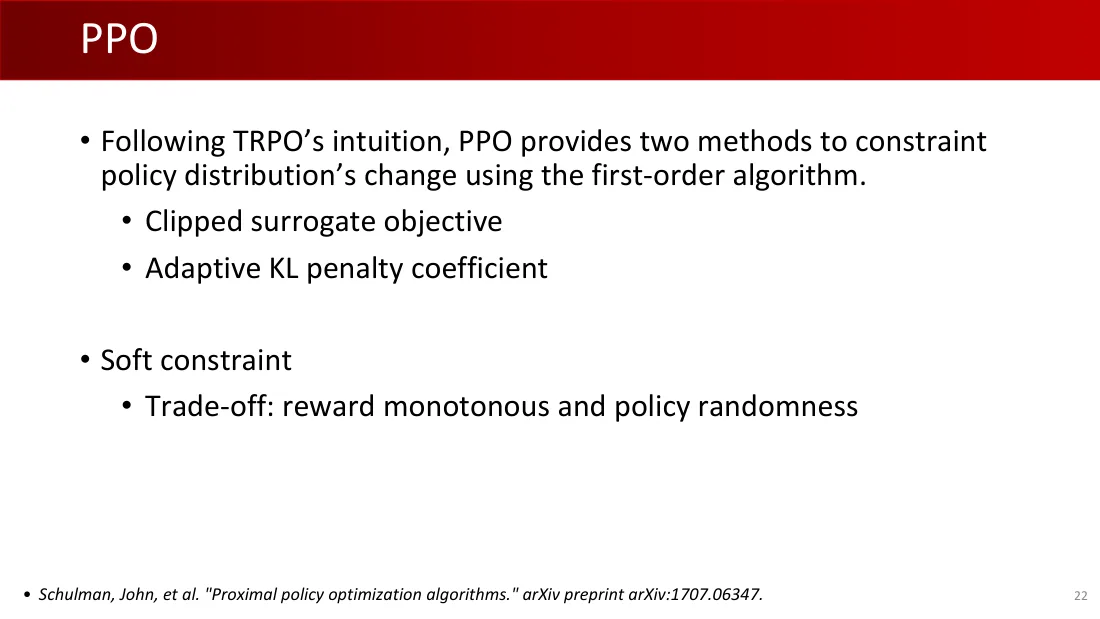

• 沿用TRPO的直觉，PPO提供两种使用一阶算法限制策略分布变化的方法。
  • 剪裁代理目标。
  • 自适应KL惩罚系数。
• 软约束。
  • 权衡：奖励的单调性与策略的随机性。
• 其他技巧，让训练更稳定、样本效率更高。
  • 重要性采样。
  • GAE。

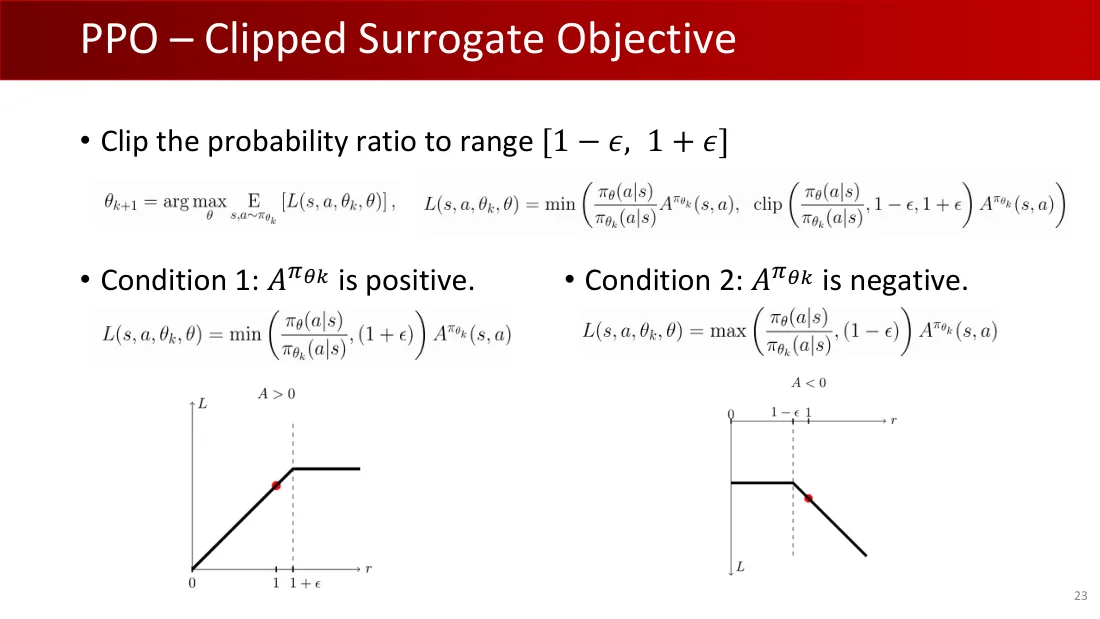

$r_t(\theta)=\frac{\pi_\theta(a_t\mid s_t)}{\pi_{\theta_{old}}(a_t\mid s_t)}$；$L^{CPI}(\theta)=\hat{\mathbb E}_t[r_t(\theta)\hat A_t]$；$L^{CLIP}(\theta)=\hat{\mathbb E}_t[\min(r_t(\theta)\hat A_t,\operatorname{clip}(r_t(\theta),1-\epsilon,1+\epsilon)\hat A_t)]$。

Â>0；Â<0。横轴：r。纵轴：L。1−ε；1；1+ε。

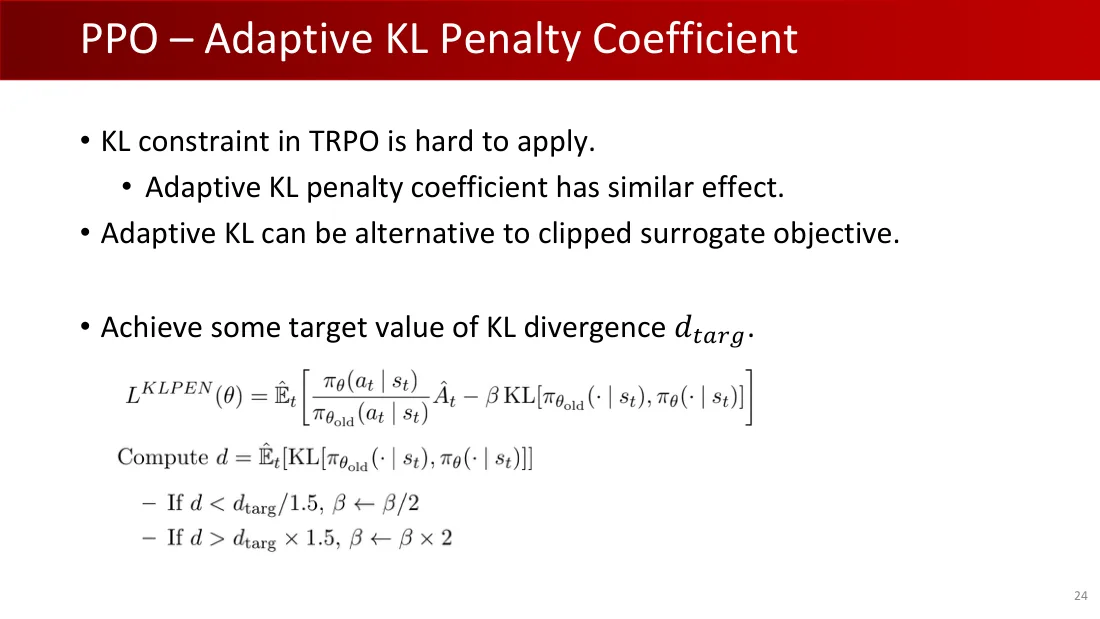

• TRPO中的KL约束很难应用。
• PPO使用自适应KL惩罚系数来达到同样的效果。
  • 可替代剪裁代理目标，或与其结合。
• 可以达到某个KL散度目标值dₜₐᵣɡ。

$L^{KLPEN}(\theta)=\hat{\mathbb E}_t[r_t(\theta)\hat A_t-\beta D_{KL}(\pi_{\theta_{old}}(\cdot\mid s_t),\pi_\theta(\cdot\mid s_t))]$。

$d=\hat{\mathbb E}_t[D_{KL}(\pi_{\theta_{old}}(\cdot\mid s_t),\pi_\theta(\cdot\mid s_t))]$。

• 若$d
• 若$d>d_{targ}\times1.5$，$\beta\leftarrow\beta\times2$。
• 训练中，KL散度有时与dₜₐᵣɡ显著不同，但可以快速调整。

$L_t^{CLIP+VF+S}(\theta)=\hat{\mathbb E}_t[L_t^{CLIP}(\theta)-c_1L_t^{VF}(\theta)+c_2S[\pi_\theta](s_t)]$。

$\hat A_t=\delta_t+(\gamma\lambda)\delta_{t+1}+\cdots+(\gamma\lambda)^{T-t+1}\delta_{T-1}$；其中$\delta_t=r_t+\gamma V(s_{t+1})-V(s_t)$。

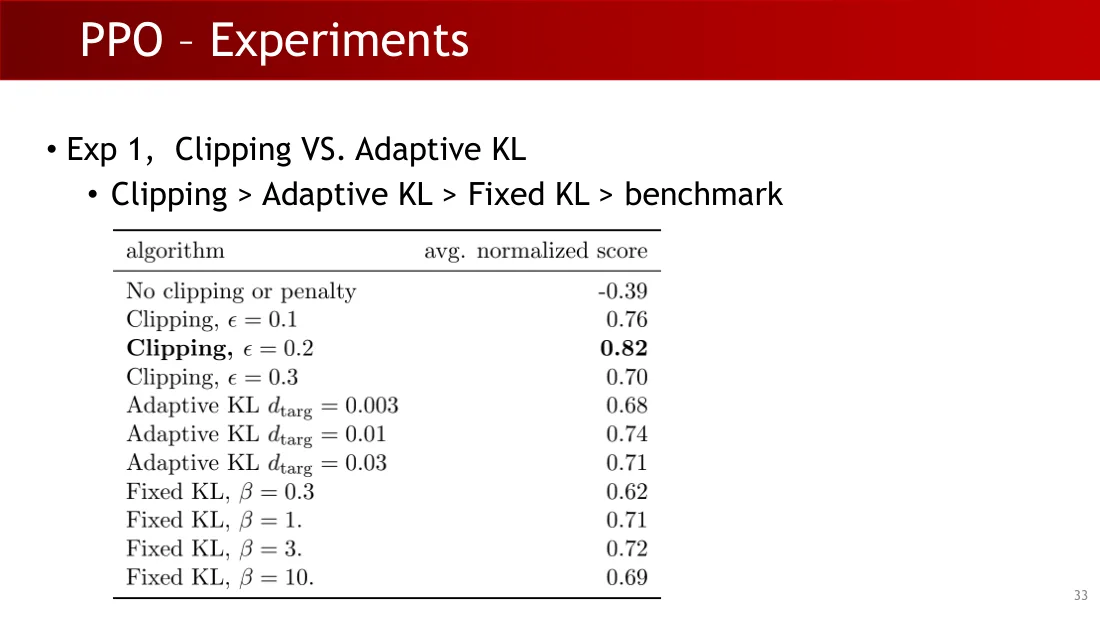

• 实验1：剪裁与自适应KL。
  • 剪裁 > 自适应KL > 固定KL > 基准。

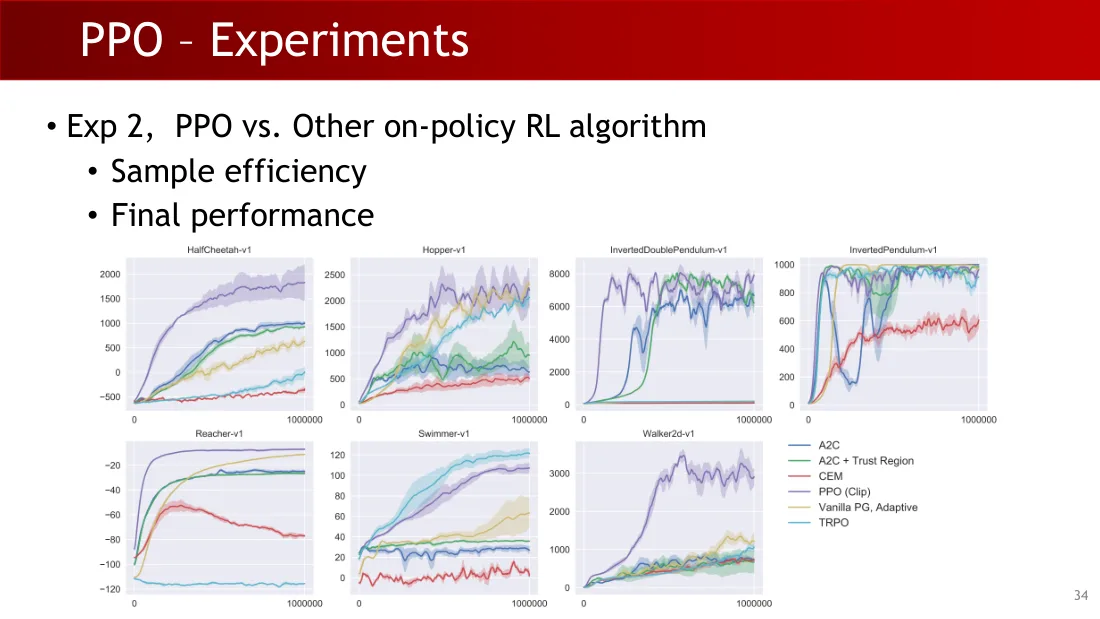

• 实验2：PPO与其他同策略强化学习算法。
  • 样本效率。
  • 最终性能。

任务：HalfCheetah-v1（半猎豹）、Hopper-v1（跳跃者）、InvertedDoublePendulum-v1（双倒立摆）、InvertedPendulum-v1（倒立摆）、Reacher-v1（到达目标）、Swimmer-v1（游泳者）、Walker2d-v1（二维步行者）。

算法：A2C、A2C＋信赖域、CEM、PPO剪裁、自适应KL的PPO、TRPO。

横轴：时间步数；纵轴：回合奖励。

https://zhuanlan.zhihu.com/p/512327050

https://iclr-blog-track.github.io/2022/03/25/ppo-implementation-details/

《深度策略梯度中的实现至关重要：PPO与TRPO案例研究》（Implementation Matters in Deep Policy Gradients: A Case Study on PPO and TRPO），Logan Engstrom等，麻省理工学院，ICLR 2020。

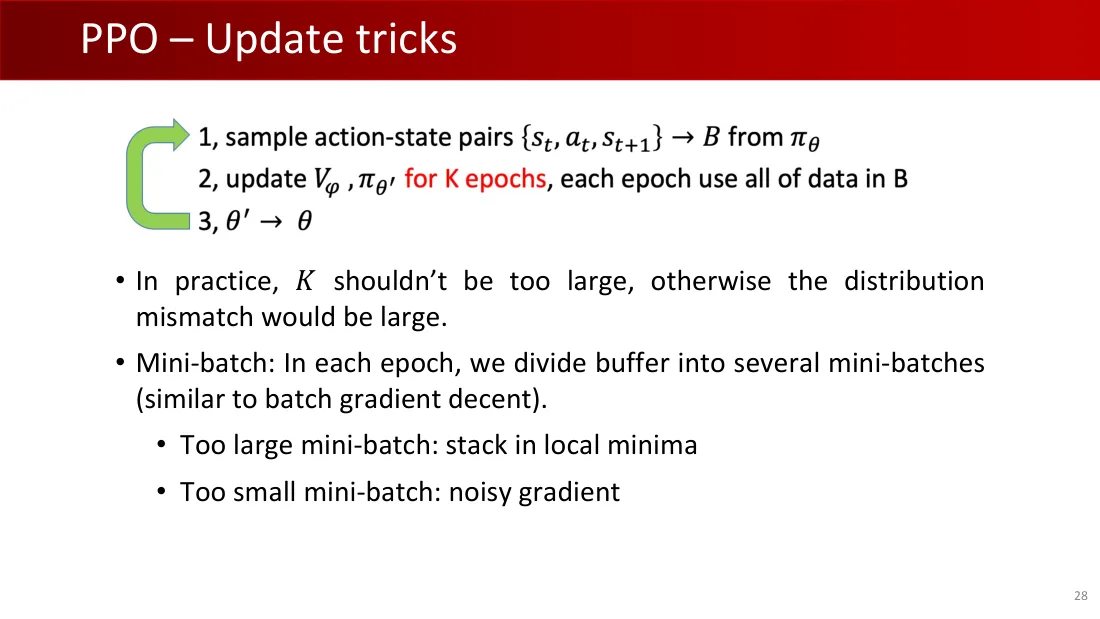

1. 从$\pi_\theta$采样动作—状态对$\{s_t,a_t,s_{t+1}\}$，存入B。
2. 更新$V_\phi$、$\pi_{\theta\prime}$，进行K个训练轮次，每轮使用B中的全部数据。
3. $\theta\prime\to\theta$。

1. 实际中K不应太大，否则数据误差会很大。
   • PPO原论文中，RoboschoolHumanoidFlagrun使用K＝15。
2. 小批次：在每一轮训练中，将缓冲区B分成若干小批次。每个批次更新网络一次（类似批次梯度下降）。
   • 小批次大小应合适。
     • 大：困在局部极小值。
     • 小：梯度噪声过大。

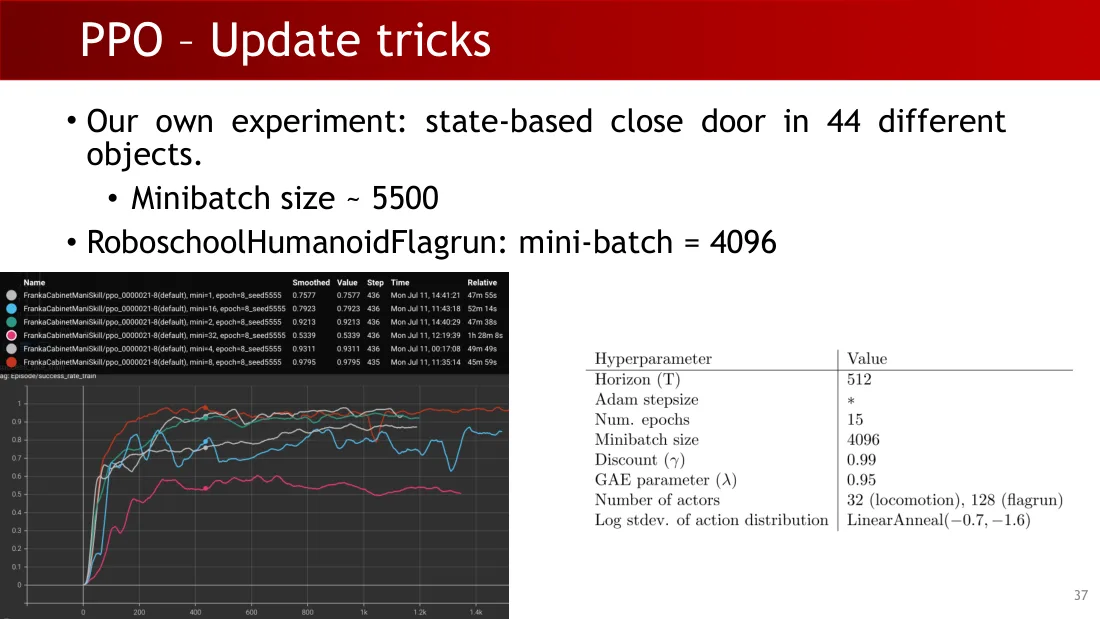

• 我们自己的实验：基于状态，在44个不同物体上关门。
  • 小批次大小约5500。
• RoboschoolHumanoidFlagrun：小批次大小＝4096。

名称；平滑值；值；步数；时间；相对时间。

运行名称：FrankaCabinetManiSkill/ppo_0000021-8(default)，mini＝1、16、2、32、4、8，epoch＝8，seed＝5555。

标签：episode/success_rate_train（回合／训练成功率）。横轴：0、200、400、600、800、1千、1.2千、1.4千；纵轴：0、0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、1。

• 优势归一化：$A_t^{norm}=\frac{A_t-\mu_A}{\sqrt{\sigma_A^2+\epsilon}}$。
  • 仅在训练期间使用。
  • 在一个小批次内归一化。
  • 当Vφ(sₜ)估计不准确时，有助于使Aₜ以0为中心。
• 状态归一化：$s_t^{norm}=\frac{s_t-\mu_{run}}{\sqrt{\sigma_{run}^2+\epsilon}}$。
  • 需要保存状态每一维的运行均值，并在测试时使用。
  • 与BatchNorm类似，有助于训练。
• 奖励缩放：$r_t^{scale}=\frac{r_t}{\sqrt{\sigma_{run}^2+\epsilon}}$。
  • 缩放奖励让价值函数Vφ(sₜ)更容易训练。

$L^{CLIP}(\theta)=\hat{\mathbb E}_t[\min(r_t(\theta)\hat A_t,\operatorname{clip}(r_t(\theta),1-\epsilon,1+\epsilon)\hat A_t)]$。

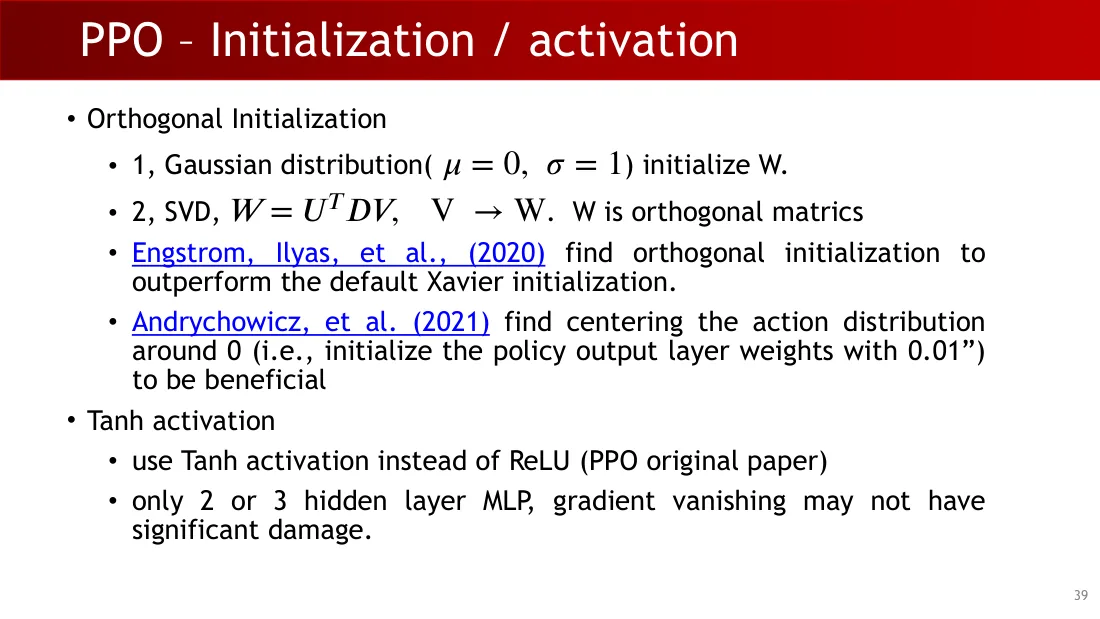

• 正交初始化。
  • 1．用高斯分布（μ＝0，σ＝1）初始化W。
  • 2．奇异值分解（SVD）：$W=U^TDV$，$V\to W$。W为正交矩阵。
  • Engstrom、Ilyas等（2020）发现，正交初始化优于默认的Xavier初始化。
  • Andrychowicz等（2021）发现，让动作分布以0为中心（即用0.01初始化策略输出层权重）是有益的。
• Tanh激活函数。
  • 使用Tanh激活函数代替ReLU（PPO原论文）。
  • 多层感知机（MLP）只有2或3个隐藏层，梯度消失可能不会造成明显损害。

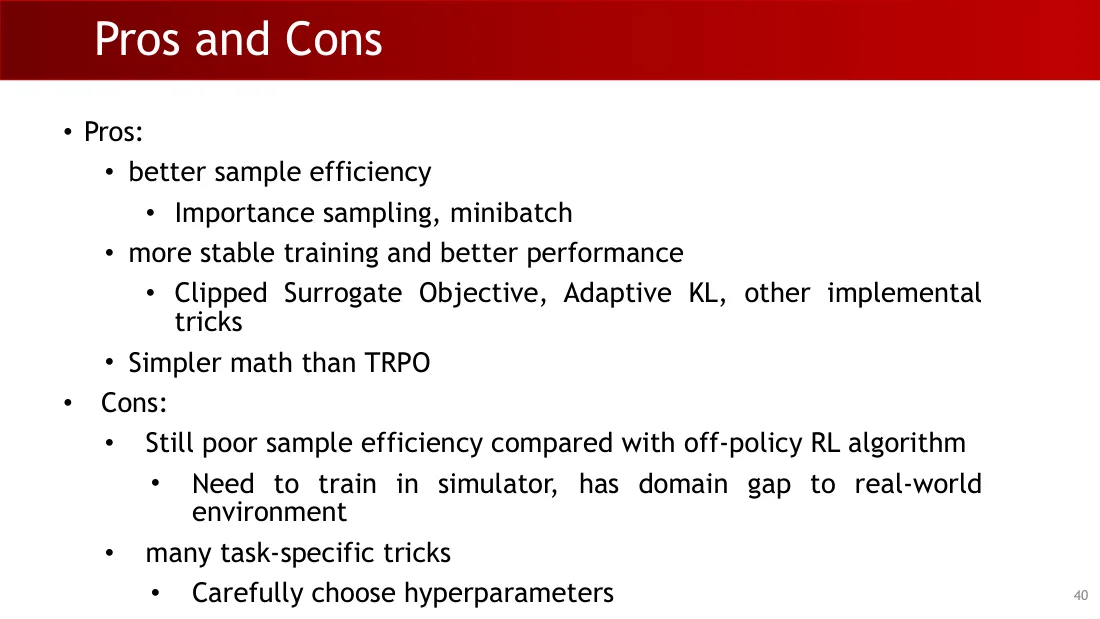

• 优点：
  • 样本效率更好。
    • 重要性采样、小批次。
  • 训练更稳定、性能更好。
    • 剪裁代理目标、自适应KL及其他实现技巧。
  • 数学比TRPO更简单。
• 缺点：
  • 与异策略强化学习算法相比，样本效率仍然较低。
    • 需要在模拟器中训练，与真实环境有领域差距。
  • 很多针对任务的技巧。
    • 谨慎选择超参数。

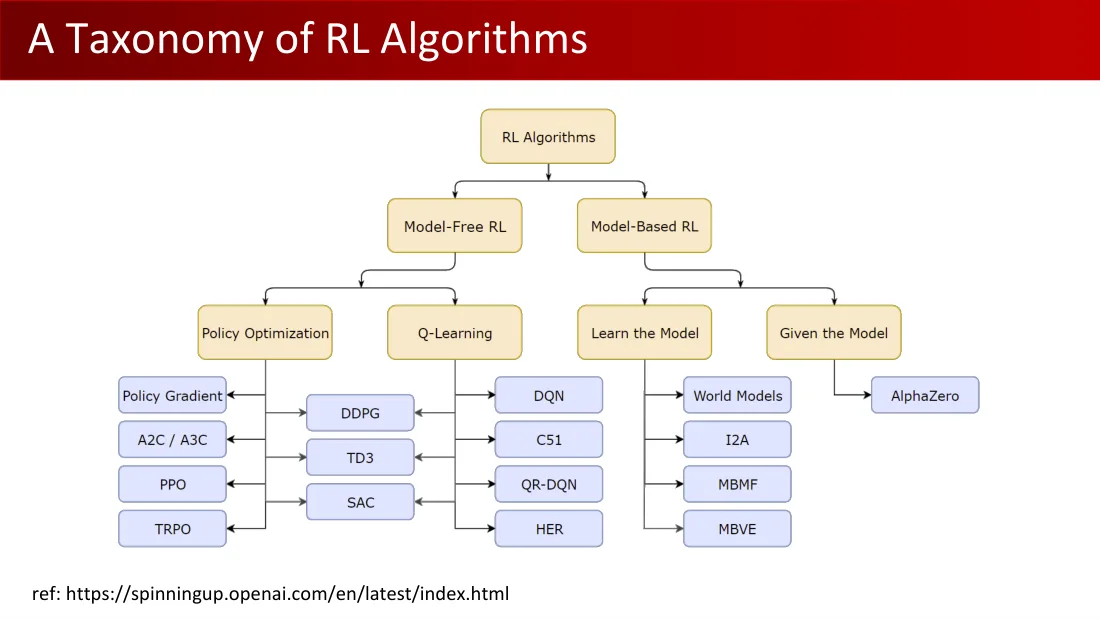

• 强化学习算法。
  • 无模型强化学习。
    • 策略优化：策略梯度、A2C／A3C、PPO、TRPO；DDPG、TD3、SAC。
    • Q学习：DDPG、TD3、SAC；DQN、C51、QR-DQN、HER。
  • 基于模型的强化学习。
    • 学习模型：世界模型（World Models）、I2A、MBMF、MBVE。
    • 给定模型：AlphaZero。

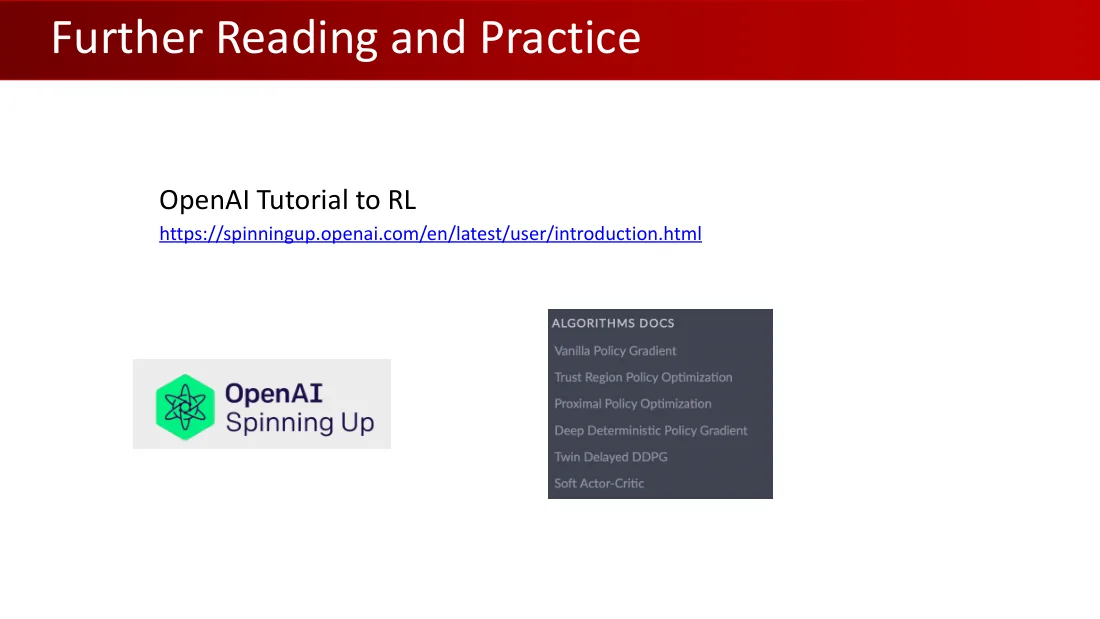

参考：https://spinningup.openai.com/en/latest/index.html

OpenAI强化学习教程。

https://spinningup.openai.com/en/latest/user/introduction.html

算法文档：基础策略梯度（VPG）、信赖域策略优化（TRPO）、近端策略优化（PPO）、深度确定性策略梯度（DDPG）、双延迟深度确定性策略梯度（TD3）、软行动者—评价者（SAC）。

下周：第11讲，运动。

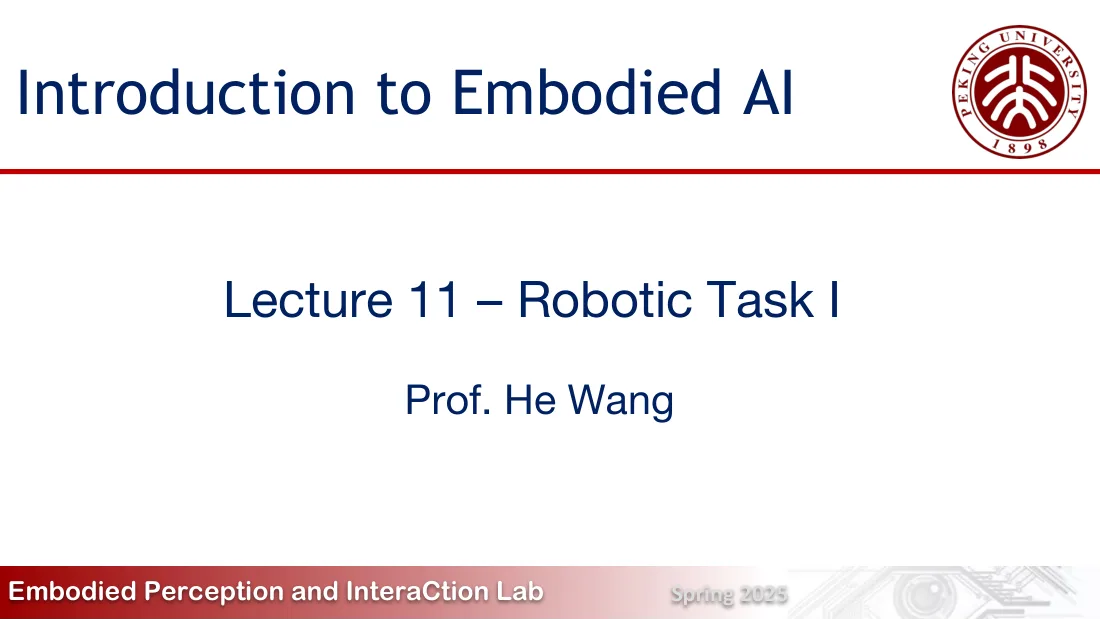

具身感知与交互实验室｜2025年春季

第11讲——机器人任务I

王鹤教授（Prof. He Wang）

具身感知与交互实验室（Embodied Perception and InteraCtion Lab） · 2025年春季

• 根据点云观测估计物体位姿
  • 方法1：直接回归
  • 方法2：拟合
• 规划抓取运动
• 每位学生需独立完成这部分，真实实验将分组进行。

• 发布日期：4月14日，星期一
• 截止日期：4月30日，星期三，晚上11:59（今晚）

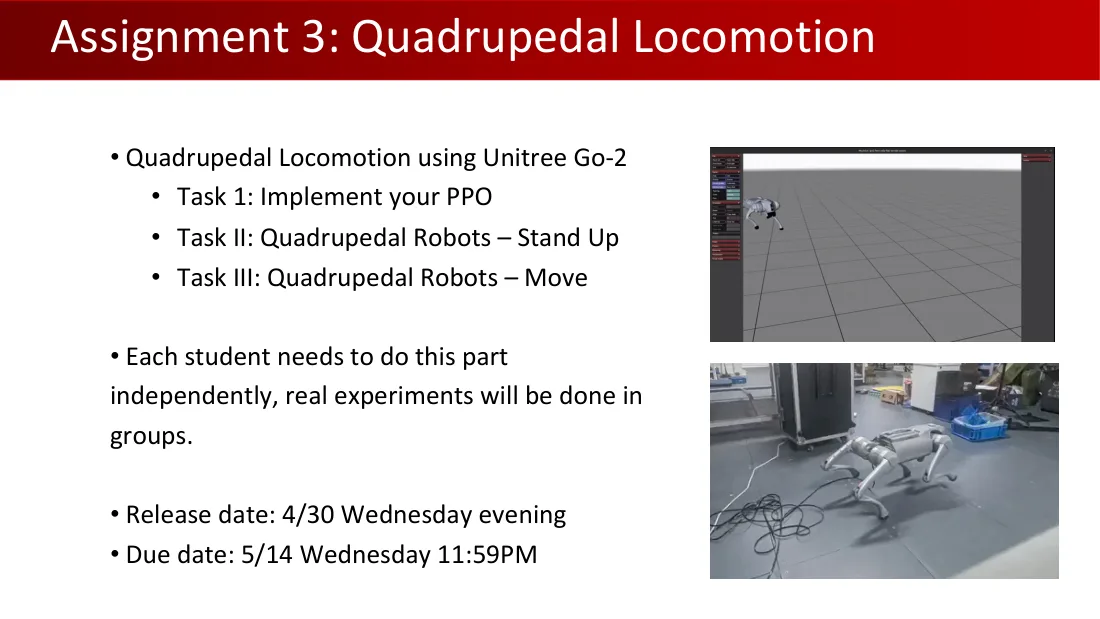

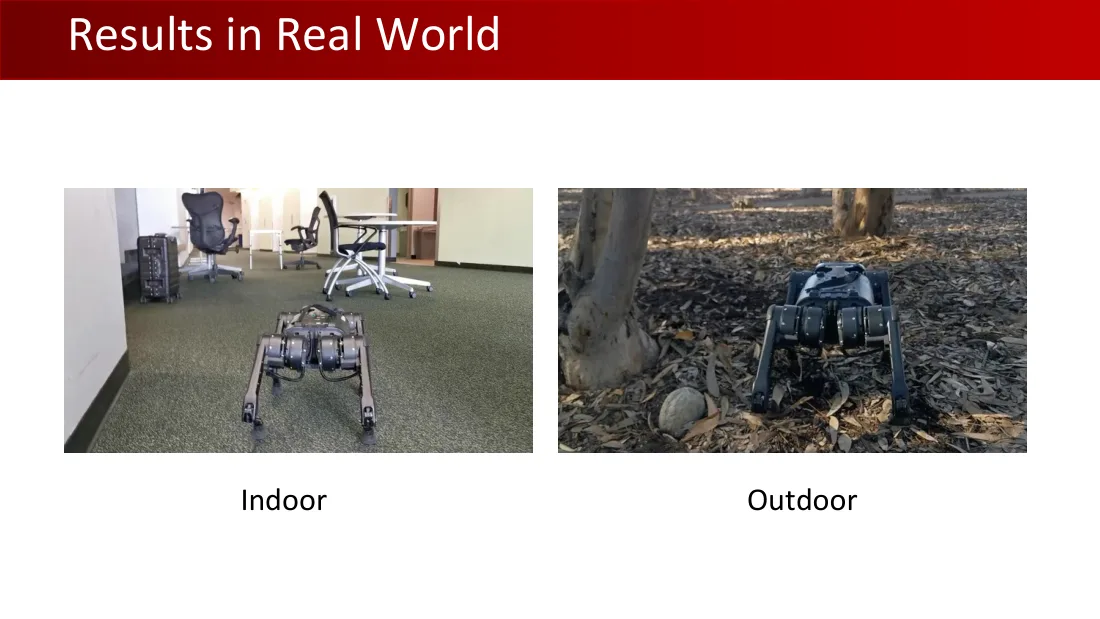

• 使用Unitree Go-2进行四足运动
  • 任务1：实现自己的PPO

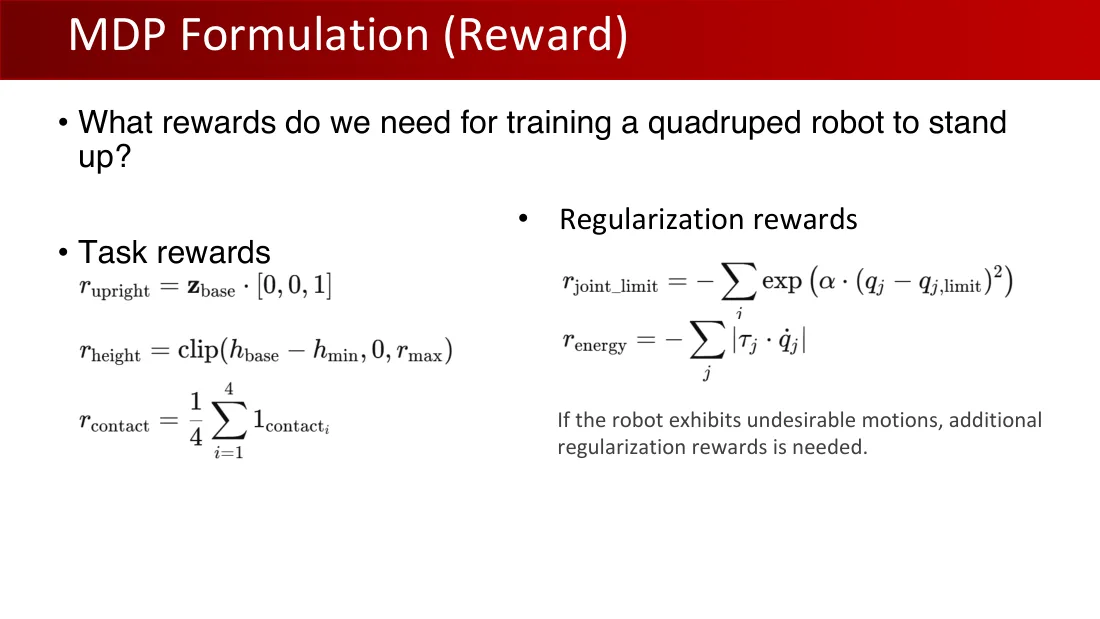

  • 任务II：四足机器人——站立
  • 任务III：四足机器人——移动
• 每位学生需独立完成这部分，真实实验将分组进行。

• 发布日期：4月30日，星期三（今晚）
• 截止日期：5月14日，星期三，晚上11:59

• 使用Unitree Go-2进行四足运动

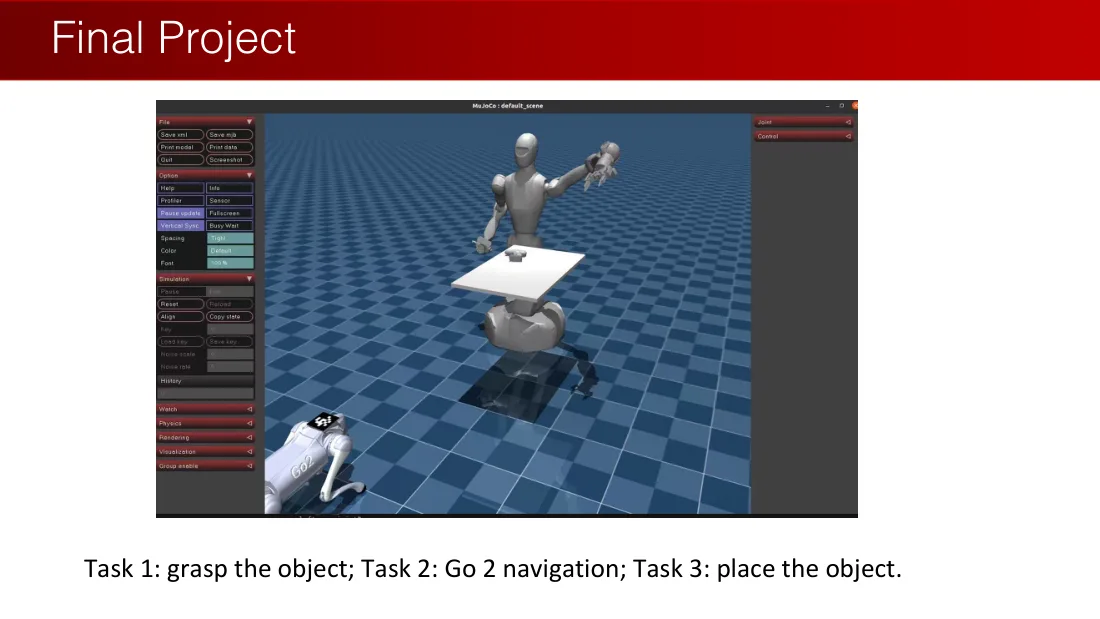

• Galbot拾取与放置
• Galbot将物体转移到Go-2背上的箱子中
• 发布日期：5月14日，星期三，晚上11:59

• 真实实验将分组进行。
• 暂定日期：6月2日，星期三，下午3:10—6:00

异策略强化学习（Off-Policy RL）

REINFORCE算法：

1. 从 $\pi_\theta(a_t|s_t)$ 采样 $\{\tau^i\}$（在机器人上运行）。
2. $\nabla_\theta J(\theta)\approx\sum_i(\sum_t\nabla_\theta\log\pi_\theta(a_t^i|s_t^i))(\sum_t r(s_t^i,a_t^i))$。
3. $\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

不能直接跳过这一步！

在线Actor-Critic算法：

1. 采取动作 $a\sim\pi_\theta(a|s)$，得到 $(s,a,s\prime,r)$。
2. 用目标 $r+\gamma\hat V_\phi^\pi(s\prime)$ 更新 $\hat V_\phi^\pi$。
3. 计算 $\hat A^\pi(s,a)=r(s,a)+\gamma\hat V_\phi^\pi(s\prime)-\hat V_\phi^\pi(s)$。
4. 计算 $\nabla_\theta J(\theta)\approx\nabla_\theta\log\pi_\theta(a|s)\hat A^\pi(s,a)$。
5. $\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

使用所有以前见过的转移，组成一个批次。

异策略Actor-Critic：得到 $(s,a,s\prime,r)$ → 更新 $\theta$ → 得到 $(s,a,s\prime,r)$ → 更新 $\theta$；时间 $t$。

经验回放池（Replay buffer）：以前时间步中看到的转移。

在线Actor-Critic算法：

1. 采取动作 $a\sim\pi_\theta(a|s)$，得到 $(s,a,s\prime,r)$，存入 $\mathcal R$。
2. 从回放池 $\mathcal R$ 中采样批次 $\{s_i,a_i,r_i,s_i\prime\}$。
3. 对每个 $s_i$，用目标 $y_i=r_i+\gamma\hat V_\phi^\pi(s_i\prime)$ 更新 $\hat V_\phi^\pi$。
4. 计算 $\hat A^\pi(s_i,a_i)=r(s_i,a_i)+\gamma\hat V_\phi^\pi(s_i\prime)-\hat V_\phi^\pi(s_i)$。
5. $\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i|s_i)\hat A^\pi(s_i,a_i)$。
6. $\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

$$\mathcal L(\phi)=\frac1N\sum_i\left[\hat V_\phi^\pi(s_i)-y_i\right]^2$$

$N$：批次大小。

不是正确的目标价值；不是你本来会采取的动作！

这个算法有问题！你能找出问题吗？

在线Actor-Critic算法：

1. 采取动作 $a\sim\pi_\theta(a|s)$，得到 $(s,a,s\prime,r)$，存入 $\mathcal R$。
2. 从回放池 $\mathcal R$ 中采样批次 $\{s_i,a_i,r_i,s_i\prime\}$。
3. 对每个 $s_i$，用目标 $y_i=r_i+\gamma\hat V_\phi^\pi(s_i\prime)$ 更新 $\hat V_\phi^\pi$。
4. 计算 $\hat A^\pi(s_i,a_i)=r(s_i,a_i)+\gamma\hat V_\phi^\pi(s_i\prime)-\hat V_\phi^\pi(s_i)$。
5. $\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i|s_i)\hat A^\pi(s_i,a_i)$。
6. $\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

不是正确的目标价值；不是你本来会采取的动作！这从哪里来？

$$V^\pi(s_t)=\sum_{t\prime=t}^T\mathbb E_{\pi_\theta}[r(s_{t\prime},a_{t\prime})\mid s_t]$$

$$Q^\pi(s_t,a_t)=\mathbb E_{\tau\sim\pi}\left[\sum_{t\prime=t}^T r(s_{t\prime},a_{t\prime})\middle|s_t,a_t\right]$$

“如果我们在状态s采取动作a，随后遵循策略π，获得的总奖励”。

$$y_i=r_i+\gamma\hat V_\phi^\pi(s_i\prime)=r_i+\gamma\hat Q_\phi^\pi(s_i\prime,a_i\prime)$$

$$V^\pi(s)=\mathbb E_{\substack{a\sim\pi\\s\prime\sim P}}[r(s,a)+\gamma V^\pi(s\prime)]$$

$$Q^\pi(s,a)=\mathbb E_{s\prime\sim P}[r(s,a)+\gamma\mathbb E_{a\prime\sim\pi}[Q^\pi(s\prime,a\prime)]]$$

$$\mathcal L(\phi)=\frac1N\sum_i[\hat Q_\phi^\pi(s_i,a_i)-y_i]^2$$

在线Actor-Critic算法：

1. 采取动作 $a\sim\pi_\theta(a|s)$，得到 $(s,a,s\prime,r)$，存入 $\mathcal R$。
2. 从回放池 $\mathcal R$ 中采样批次 $\{s_i,a_i,r_i,s_i\prime\}$。
3. 对每个 $s_i,a_i$，用目标 $y_i=r_i+\gamma\hat Q_\phi^\pi(s_i\prime,a_i\prime)$ 更新 $\hat Q_\phi^\pi$。
4. 计算 $\hat A^\pi(s_i,a_i)=Q^\pi(s_i,a_i)-\hat V_\phi^\pi(s_i)$。
5. $\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i|s_i)\hat A^\pi(s_i,a_i)$。
6. $\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

不是你本来会采取的动作！使用同样的办法，不过这次针对$a_i$而不是$a_i\prime$。

采样 $a_i^\pi\sim\pi_\theta(a|s_i)$。

$$\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i^\pi|s_i)\hat A^\pi(s_i,a_i^\pi)$$

不是来自回放池$\mathcal R$！方差更高，但方便。为什么这里可以使用更高的方差？

$$\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i^\pi|s_i)\hat Q^\pi(s_i,a_i^\pi)$$

在线Actor-Critic算法：

1. 采取动作 $a\sim\pi_\theta(a|s)$，得到 $(s,a,s\prime,r)$，存入 $\mathcal R$。
2. 从回放池 $\mathcal R$ 中采样批次 $\{s_i,a_i,r_i,s_i\prime\}$。
3. 对每个 $s_i,a_i$，用目标 $y_i=r_i+\gamma\hat Q_\phi^\pi(s_i\prime,a_i\prime)$ 更新 $\hat Q_\phi^\pi$。
4. $\nabla_\theta J(\theta)\approx\frac1N\sum_i\nabla_\theta\log\pi_\theta(a_i^\pi|s_i)\hat Q^\pi(s_i,a_i^\pi)$。
5. $\theta\leftarrow\theta+\alpha\nabla_\theta J(\theta)$。

其中 $a_i^\pi\sim\pi_\theta(a|s_i)$。

还有剩余问题吗？

$s_i$并非来自$p_\theta(s)$。这里我们无能为力，先接受这一点。

直觉：我们希望得到在$p_\theta(s)$上最优的策略，但实际得到的是在更广分布上最优的策略。

$$\theta^*=\arg\max_\theta J(\theta),\qquad J(\theta)=\mathbb E_{\tau\sim p_\theta(\tau)}[r(\tau)]$$

如果没有$p_\theta(\tau)$的样本怎么办？我们拥有另一个分布$\bar p(\tau)$的样本。

$$J(\theta)=\mathbb E_{\tau\sim\bar p(\tau)}\left[\frac{p_\theta(\tau)}{\bar p(\tau)}r(\tau)\right]$$

$$p_\theta(\tau)=p(s_1)\prod_{t=1}^T\pi_\theta(a_t|s_t)p(s_{t+1}|s_t,a_t)$$

$$\frac{p_\theta(\tau)}{\bar p(\tau)}=\frac{p(s_1)\prod_{t=1}^T\pi_\theta(a_t|s_t)p(s_{t+1}|s_t,a_t)}{p(s_1)\prod_{t=1}^T\bar\pi(a_t|s_t)p(s_{t+1}|s_t,a_t)}=\frac{\prod_{t=1}^T\pi_\theta(a_t|s_t)}{\prod_{t=1}^T\bar\pi(a_t|s_t)}$$

重要性采样：

$$\mathbb E_{x\sim p(x)}[f(x)]=\int p(x)f(x)dx=\int\frac{q(x)}{q(x)}p(x)f(x)dx=\int q(x)\frac{p(x)}{q(x)}f(x)dx=\mathbb E_{x\sim q(x)}\left[\frac{p(x)}{q(x)}f(x)\right]$$

$$\theta^*=\arg\max_\theta J(\theta),\quad J(\theta)=\mathbb E_{\tau\sim p_\theta(\tau)}[r(\tau)]$$

$$\nabla_{\theta\prime}J(\theta\prime)=\mathbb E_{\tau\sim p_\theta(\tau)}\left[\frac{p_{\theta\prime}(\tau)}{p_\theta(\tau)}\nabla_{\theta\prime}\log p_{\theta\prime}(\tau)r(\tau)\right],\quad\theta\ne\theta\prime$$

$$\frac{p_{\theta\prime}(\tau)}{p_\theta(\tau)}=\frac{\prod_{t=1}^T\pi_{\theta\prime}(a_t|s_t)}{\prod_{t=1}^T\pi_\theta(a_t|s_t)}$$

$$\nabla_{\theta\prime}J(\theta\prime)=\mathbb E_{\tau\sim p_\theta(\tau)}\left[\left(\prod_{t=1}^T\frac{\pi_{\theta\prime}(a_t|s_t)}{\pi_\theta(a_t|s_t)}\right)\left(\sum_{t=1}^T\nabla_{\theta\prime}\log\pi_{\theta\prime}(a_t|s_t)\right)\left(\sum_{t=1}^T r(s_t,a_t)\right)\right]$$

因果性呢？

$$=\mathbb E_{\tau\sim p_\theta(\tau)}\left[\sum_{t=1}^T\nabla_{\theta\prime}\log\pi_{\theta\prime}(a_t|s_t)\left(\prod_{t\prime=1}^{t}\frac{\pi_{\theta\prime}(a_{t\prime}|s_{t\prime})}{\pi_\theta(a_{t\prime}|s_{t\prime})}\right)\left(\sum_{t\prime=t}^T r(s_{t\prime},a_{t\prime})\right)\left(\prod_{t\prime\prime=t}^{t}\frac{\pi_{\theta\prime}(a_{t\prime}|s_{t\prime\prime})}{\pi_\theta(a_{t\prime\prime}|s_{t\prime\prime})}\right)\right]$$

未来的动作不影响当前权重。

如果忽略这一项，就得到策略迭代算法（课程后面会进一步讨论）。

$$\nabla_{\theta\prime}J(\theta\prime)=\mathbb E_{\tau\sim p_\theta(\tau)}\left[\sum_{t=1}^T\nabla_{\theta\prime}\log\pi_{\theta\prime}(a_t|s_t)\left(\prod_{t\prime=1}^{t}\frac{\pi_{\theta\prime}(a_{t\prime}|s_{t\prime})}{\pi_\theta(a_{t\prime}|s_{t\prime})}\right)\left(\sum_{t\prime=t}^T r(s_{t\prime},a_{t\prime})\right)\right]$$

随$T$呈指数变化……将目标写成稍有不同的形式。

同策略策略梯度：

$$\nabla_\theta J(\theta)\approx\frac1N\sum_{i=1}^N\sum_{t=1}^T\nabla_\theta\log\pi_\theta(a_{i,t}|s_{i,t})\hat Q_{i,t}$$

异策略策略梯度：$(s_{i,t},a_{i,t})\sim\pi_\theta(s_t,a_t)$

$$\nabla_{\theta\prime}J(\theta\prime)\approx\frac1N\sum_{i=1}^N\sum_{t=1}^T\frac{\pi_{\theta\prime}(s_{i,t},a_{i,t})}{\pi_\theta(s_{i,t},a_{i,t})}\nabla_{\theta\prime}\log\pi_{\theta\prime}(a_{i,t}|s_{i,t})\hat Q_{i,t}$$

$$=\frac1N\sum_{i=1}^N\sum_{t=1}^T\frac{\pi_{\theta\prime}(s_{i,t})}{\pi_\theta(s_{i,t})}\frac{\pi_{\theta\prime}(a_{i,t}|s_{i,t})}{\pi_\theta(a_{i,t}|s_{i,t})}\nabla_{\theta\prime}\log\pi_{\theta\prime}(a_{i,t}|s_{i,t})\hat Q_{i,t}$$

忽略这一部分：状态分布比。课程稍后将说明这为什么合理。

• 回顾：我们忽略了$\pi_\theta$与$\pi_{\theta_{old}}$的状态分布不匹配。
• 若直接优化$J(\theta)$，$\pi_\theta/\pi_{old}$会越来越大，引起显著的分布变化。
  • 分布变化可能使策略网络性能差很多。
  • 策略采样到差的动作，使策略进一步变差。
  • 训练崩溃！

$$J(\theta)=\hat{\mathbb E}_t\left[\frac{\pi_\theta(a_t|s_t)}{\pi_{\theta_{old}}(a_t|s_t)}\hat A_t\right]$$

• TRPO：在约束下优化平均奖励（使用重要性采样）。

$$\theta_{k+1}=\arg\max_\theta\mathcal L(\theta_k,\theta),\qquad\bar D_{KL}(\theta\Vert\theta_k)\le\delta$$

$$\mathcal L(\theta_k,\theta)=\mathbb E_{s,a\sim\pi_{\theta_k}}\left[\frac{\pi_\theta(a|s)}{\pi_{\theta_k}(a|s)}A^{\pi_{\theta_k}}(s,a)\right]$$

• 直觉：$\pi_\theta$在单步内不应变化太多。
  • 相当于在每一步改变步长，避免训练崩溃。
  • 可以证明回报是单调的。
• TRPO使用硬约束控制变化。
  • 单调性 → 局部最小值
  • 复杂的数学

Schulman, John, et al. “Trust region policy optimization.”（信赖域策略优化）ICML，PMLR，2015。

• 如何优化

$$\theta_{k+1}=\arg\max_\theta\mathcal L(\theta_k,\theta),\qquad\bar D_{KL}(\theta\Vert\theta_k)\le\delta$$

• 步骤1：在$\theta_k$附近，将目标与约束泰勒展开至主要阶次。

$$\theta_{k+1}=\arg\max_\theta g^T(\theta-\theta_k),\quad\frac12(\theta-\theta_k)^TH(\theta-\theta_k)\le\delta$$

$$g_k=\nabla_\theta\mathcal L(\theta_k,\theta)\big|_{\theta_k},\quad \hat H_k=\nabla_\theta^2\left(\frac1N\sum_i KL[\pi_{\theta_k}(\cdot|s_i)\Vert\pi_\theta(\cdot|s_i)]\right)\big|_{\theta_k}$$

• 步骤2：用拉格朗日对偶得到解。

$$\theta_{k+1}=\theta_k+\sqrt{\frac{2\delta}{g^TH^{-1}g}}H^{-1}g$$

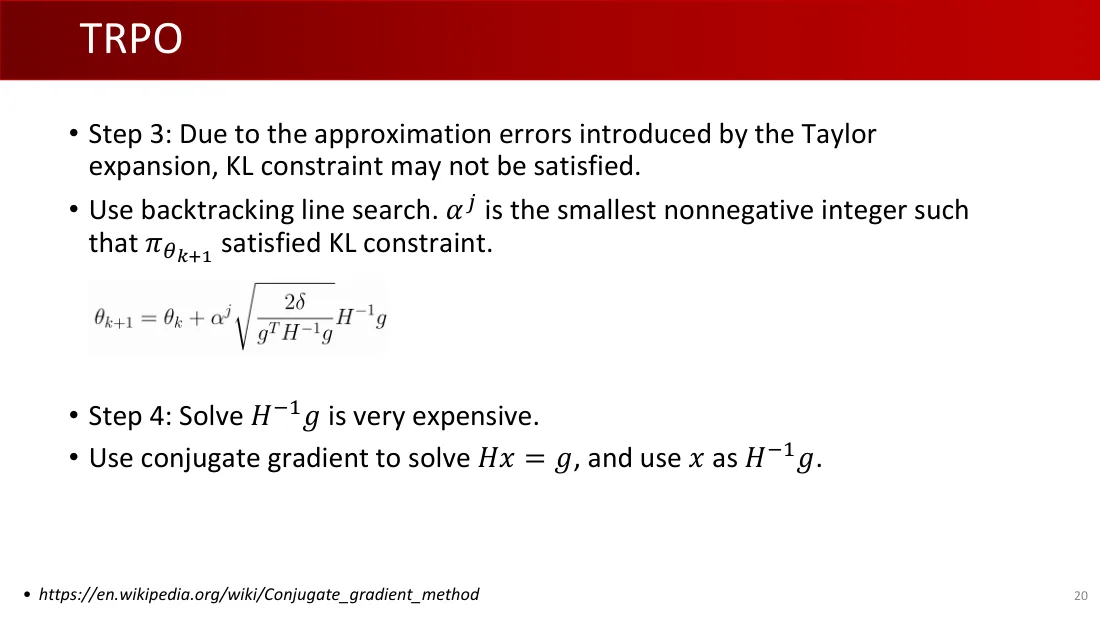

• 步骤3：泰勒展开引入近似误差，因此可能不满足KL约束。
• 使用回溯线搜索。$\alpha^j$是使$\pi_{\theta_{k+1}}$满足KL约束的最小非负整数。

$$\theta_{k+1}=\theta_k+\alpha^j\sqrt{\frac{2\delta}{g^TH^{-1}g}}H^{-1}g$$

• 步骤4：求解$H^{-1}g$非常昂贵。
• 用共轭梯度求解$Hx=g$，以$x$作为$H^{-1}g$。

https://en.wikipedia.org/wiki/Conjugate_gradient_method（共轭梯度法）

算法1：信赖域策略优化

1. 输入：初始策略参数$\theta_0$、初始价值函数参数$\phi_0$。
2. 超参数：KL散度限额$\delta$、回溯系数$\alpha$、最大回溯步数$K$。
3. 对$k=0,1,2,\ldots$循环。
4. 在环境中运行$\pi_k=\pi(\theta_k)$，收集轨迹集$\mathcal D_k=\{\tau_i\}$。
5. 计算后续回报$\hat R_t$。
6. 依据当前价值函数$V_{\phi_k}$计算优势估计$\hat A_t$（可用任意优势估计方法）。
7. 估计策略梯度：

$$\hat g_k=\frac1{|\mathcal D_k|}\sum_{\tau\in\mathcal D_k}\sum_{t=0}^T\nabla_\theta\log\pi_\theta(a_t|s_t)\big|_{\theta_k}\hat A_t$$

8. 用共轭梯度算法计算$\hat x_k\approx\hat H_k^{-1}\hat g_k$，其中$\hat H_k$是样本平均KL散度的Hessian矩阵。
9. 用回溯线搜索更新策略：

$$\theta_{k+1}=\theta_k+\alpha^j\sqrt{\frac{2\delta}{\hat x_k^T\hat H_k\hat x_k}}\hat x_k$$

$j\in\{0,1,2,\ldots,K\}$取使样本损失改善且满足样本KL散度约束的最小值。

10. 通过回归最小化均方误差来拟合价值函数：

$$\phi_{k+1}=\arg\min_\phi\frac1{|\mathcal D_k|T}\sum_{\tau\in\mathcal D_k}\sum_{t=0}^T\left(V_\phi(s_t)-\hat R_t\right)^2$$

通常使用某种梯度下降算法。11. 结束循环。

优势估计稍后在PPO部分讨论；回溯线搜索；价值更新。

• 沿用TRPO的直觉，PPO用一阶算法提供两种约束策略分布变化的方法：
  • 截断代理目标
  • 自适应KL惩罚系数
• 软约束
  • 权衡：奖励的单调性与策略的随机性

Schulman, John, et al. “Proximal policy optimization algorithms.”（近端策略优化算法）arXiv:1707.06347。

• 将概率比截断到$[1-\epsilon,1+\epsilon]$。

$$\theta_{k+1}=\arg\max_\theta\mathbb E_{s,a\sim\pi_{\theta_k}}[L(s,a,\theta_k,\theta)]$$

$$L(s,a,\theta_k,\theta)=\min\left(\frac{\pi_\theta(a|s)}{\pi_{\theta_k}(a|s)}A^{\pi_{\theta_k}}(s,a),\operatorname{clip}\left(\frac{\pi_\theta(a|s)}{\pi_{\theta_k}(a|s)},1-\epsilon,1+\epsilon\right)A^{\pi_{\theta_k}}(s,a)\right)$$

曲线坐标：横轴$r$（概率比），纵轴$L$；$A>0$ / $A<0$；截断边界$1-\epsilon$、$1+\epsilon$。

• TRPO中的KL约束很难施加。
  • 自适应KL惩罚系数具有类似效果。
• 自适应KL可以替代截断代理目标。
• 使KL散度达到某个目标值$d_{targ}$。

$$L^{KLPEN}(\theta)=\hat{\mathbb E}_t\left[\frac{\pi_\theta(a_t|s_t)}{\pi_{\theta_{old}}(a_t|s_t)}\hat A_t-\beta KL[\pi_{\theta_{old}}(\cdot|s_t),\pi_\theta(\cdot|s_t)]\right]$$

计算$d=\hat{\mathbb E}_t[KL[\pi_{\theta_{old}}(\cdot|s_t),\pi_\theta(\cdot|s_t)]]$。

• 若$d<d_{targ}/1.5$，$\beta\leftarrow\beta/2$。
• 若$d>d_{targ}\times1.5$，$\beta\leftarrow\beta\times2$。

• 核心思想：组合多个截断优势估计，平衡优势估计的偏差与方差。

• $\hat A_t^{(1)}=r_t+\gamma V(s_{t+1})-V(s_t)$ → 高偏差、低方差。
• $\hat A_t^{(2)}=r_t+\gamma r_{t+1}+\gamma^2V(s_{t+2})-V(s_t)$ → 中等偏差/方差。
• $\hat A_t^{(\infty)}=\sum_{l=0}^\infty\gamma^lr_{t+l}-V(s_t)$ → 无偏、高方差。
• 以$\omega_k=\lambda^{k-1}$为权重组合这些估计。

$$\hat A_t^{GAE}=\frac{\sum_k\omega_k\hat A_t^{(k)}}{\sum_k\omega_k}=\delta_t+\gamma\lambda\delta_{t+1}+\cdots+(\gamma\lambda)^{T-t+1}\delta_{T-1}$$

$$\delta_t=r_t+\gamma V(s_{t+1})-V(s_t)$$

Schulman, John, et al. “High-dimensional continuous control using generalized advantage estimation.”（使用广义优势估计进行高维连续控制）arXiv:1506.02438。

算法1：PPO-Clip

1. 输入：初始策略参数$\theta_0$、初始价值函数参数$\phi_0$。
2. 对$k=0,1,2,\ldots$循环。
3. 在环境中运行$\pi_k=\pi(\theta_k)$，收集轨迹集$\mathcal D_k=\{\tau_i\}$。
4. 计算后续回报$\hat R_t$。
5. 根据当前价值函数$V_{\phi_k}$计算优势估计$\hat A_t$（任意优势估计方法；这里通常使用GAE）。
6. 最大化PPO-Clip目标，更新策略：

$$\theta_{k+1}=\arg\max_\theta\frac1{|\mathcal D_k|T}\sum_{\tau\in\mathcal D_k}\sum_{t=0}^T\min\left(\frac{\pi_\theta(a_t|s_t)}{\pi_{\theta_k}(a_t|s_t)}A^{\pi_{\theta_k}}(s_t,a_t),g(\epsilon,A^{\pi_{\theta_k}}(s_t,a_t))\right)$$

$$g(\epsilon,A)=\begin{cases}(1+\epsilon)A&A\ge0\\(1-\epsilon)A&A<0\end{cases}$$

通常使用Adam进行随机梯度上升。7. 通过均方误差回归拟合价值函数：

$$\phi_{k+1}=\arg\min_\phi\frac1{|\mathcal D_k|T}\sum_{\tau\in\mathcal D_k}\sum_{t=0}^T\left(V_\phi(s_t)-\hat R_t\right)^2$$

通常使用某种梯度下降算法。8. 结束循环。价值更新。

PPO实现技巧

• https://zhuanlan.zhihu.com/p/512327050
• https://iclr-blog-track.github.io/2022/03/25/ppo-implementation-details
• Engstrom, Logan, et al. “Implementation matters in deep policy gradients: A case study on PPO and TRPO.”（深度策略梯度中实现细节的重要性：PPO与TRPO案例研究）arXiv:2005.12729。

1. 从$\pi_\theta$采样动作—状态对$\{s_t,a_t,s_{t+1}\}\to B$。
2. 更新$V_\phi,\pi_{\theta\prime}$，共$K$轮；每一轮使用$B$中的全部数据。
3. $\theta\prime\to\theta$。

• 实践中$K$不应过大，否则分布不匹配会很大。
• 小批次：每轮将缓冲区分成若干小批次（类似批量梯度下降）。
  • 小批次过大：陷入局部最小值。
  • 小批次过小：梯度噪声大。

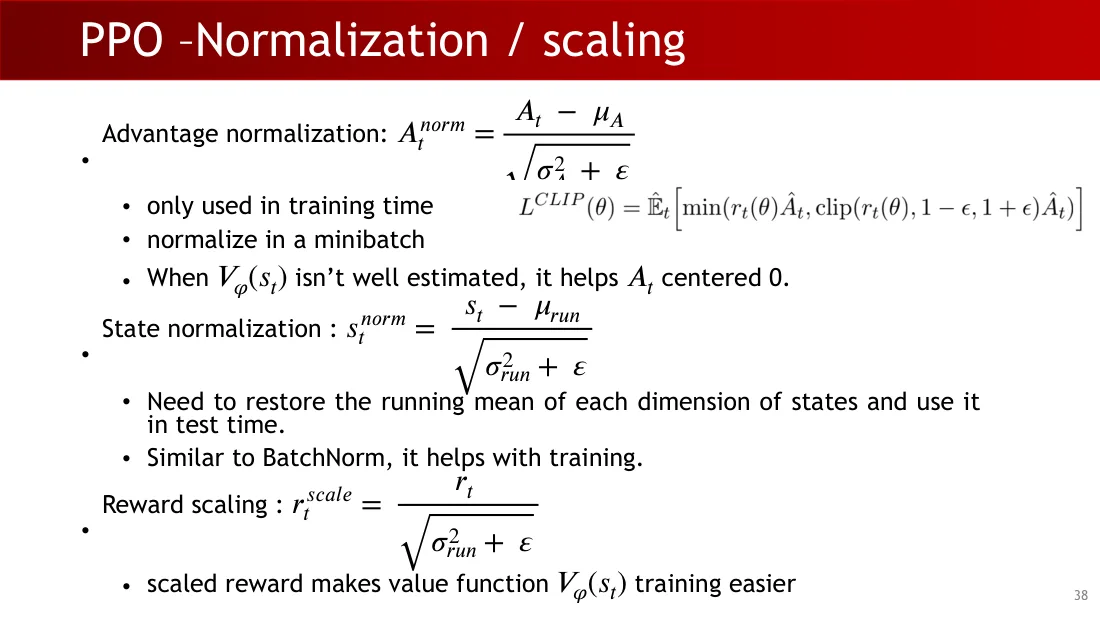

• 优势归一化：$A_t^{norm}=\frac{A_t-\mu_A}{\sqrt{\sigma_A^2+\epsilon}}$。
  • 只在训练时使用。
  • 在小批次内归一化。
  • 价值函数尚未训练好时，有助于让$A_t$以0为中心。
• 状态归一化：$s_t^{norm}=\frac{s_t-\mu_{run}}{\sqrt{\sigma_{run}^2+\epsilon}}$。
  • 需恢复状态的运行均值，并在测试时使用。
  • 类似Batch-Norm（批归一化），有助于训练。
• 奖励缩放：$r_t^{scale}=\frac{r_t}{\sqrt{\sigma_{run}^2+\epsilon}}$。
  • 缩放后的奖励让价值函数$V_\phi(s_t)$更容易训练。

• 正交初始化
  • 步骤1：用高斯分布（$\mu=0,\sigma=1$）初始化$W$。
  • 步骤2：应用SVD，$W=U^TDV$，$V\to W$。$W$为正交矩阵。
  • Engstrom、Ilyas等（2020）发现正交初始化优于默认Xavier初始化。
  • Andrychowicz等（2021）发现，使动作分布以0为中心（即“用0.01初始化策略输出层权重”）是有益的。
• Tanh激活
  • 使用Tanh激活而非ReLU（PPO原论文）。
  • 只有2或3个隐藏层的MLP，梯度消失可能没有显著危害。

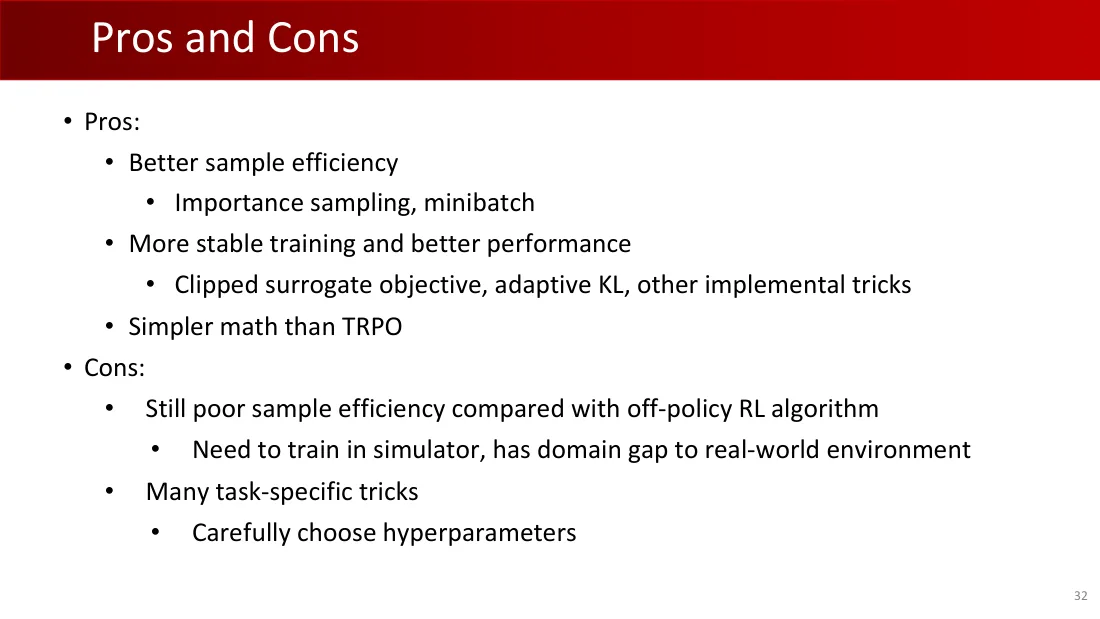

• 优点：
  • 更好的样本效率
    • 重要性采样、小批次
  • 训练更稳定、性能更好
    • 截断代理目标、自适应KL、其他实现技巧
  • 数学比TRPO简单
• 缺点：
  • 与异策略强化学习算法相比，样本效率仍低。
    • 需在仿真器训练，与真实环境存在领域差异。
  • 许多针对任务的技巧
    • 仔细选择超参数。

OpenAI强化学习教程（OpenAI Tutorial to RL）

https://spinningup.openai.com/en/latest/user/introduction.html

OpenAI Spinning Up（入门教程）

• 算法文档
• 香草策略梯度（Vanilla Policy Gradient）
• 信赖域策略优化（Trust Region Policy Optimization）
• 近端策略优化（Proximal Policy Optimization）
• 深度确定性策略梯度（Deep Deterministic Policy Gradient）
• 双延迟DDPG（Twin Delayed DDPG）
• 软Actor-Critic（Soft Actor-Critic）

• 强化学习算法
  • 无模型强化学习
    • 策略优化
      • 策略梯度
      • A2C / A3C
      • PPO
      • TRPO
      • DDPG
      • TD3
      • SAC
    • Q学习
      • DQN
      • C51
      • QR-DQN
      • HER
      • DDPG
      • TD3
      • SAC
  • 基于模型的强化学习
    • 学习模型
      • 世界模型（World Models）
      • I2A
      • MBMF
      • MBVE
    • 给定模型
      • AlphaZero

参考：https://spinningup.openai.com/en/latest/index.html

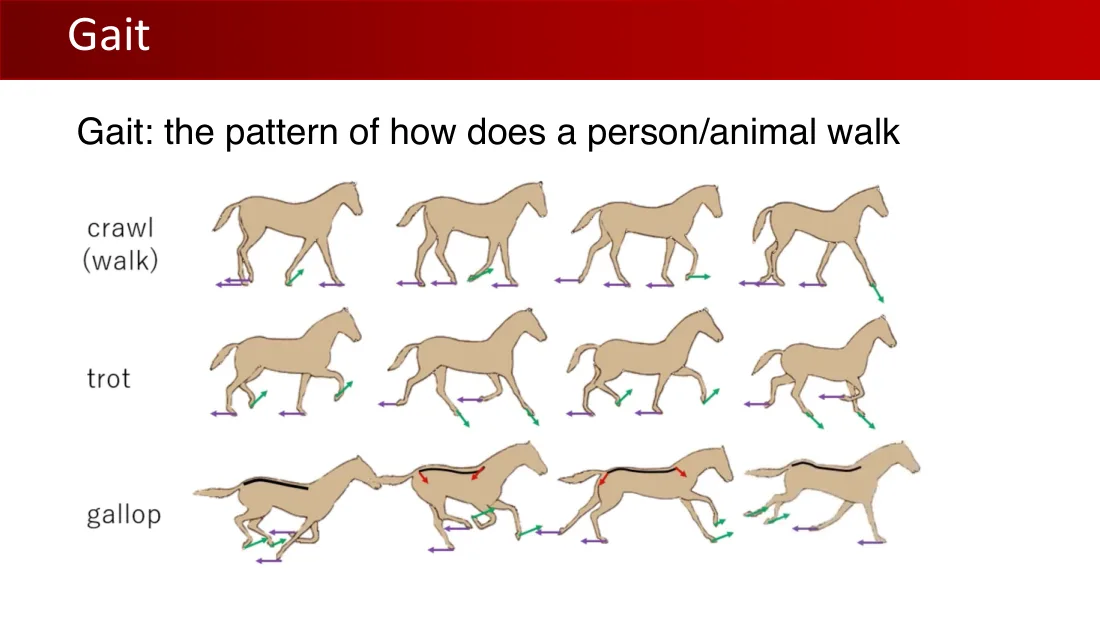

运动（Locomotion）

步态：人 / 动物行走的模式。

• crawl (walk)：慢步（行走）
• trot：小跑
• gallop：疾驰

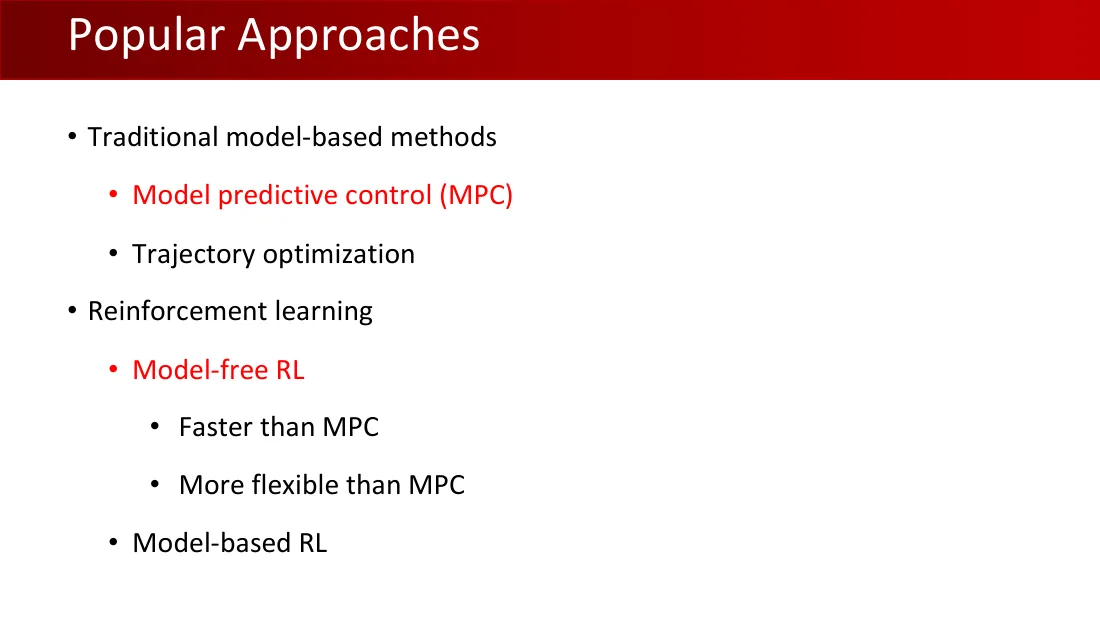

• 传统基于模型的方法
  • 模型预测控制（MPC）
  • 轨迹优化
• 强化学习
  • 无模型强化学习
    • 比MPC更快
    • 比MPC更灵活
  • 基于模型的强化学习

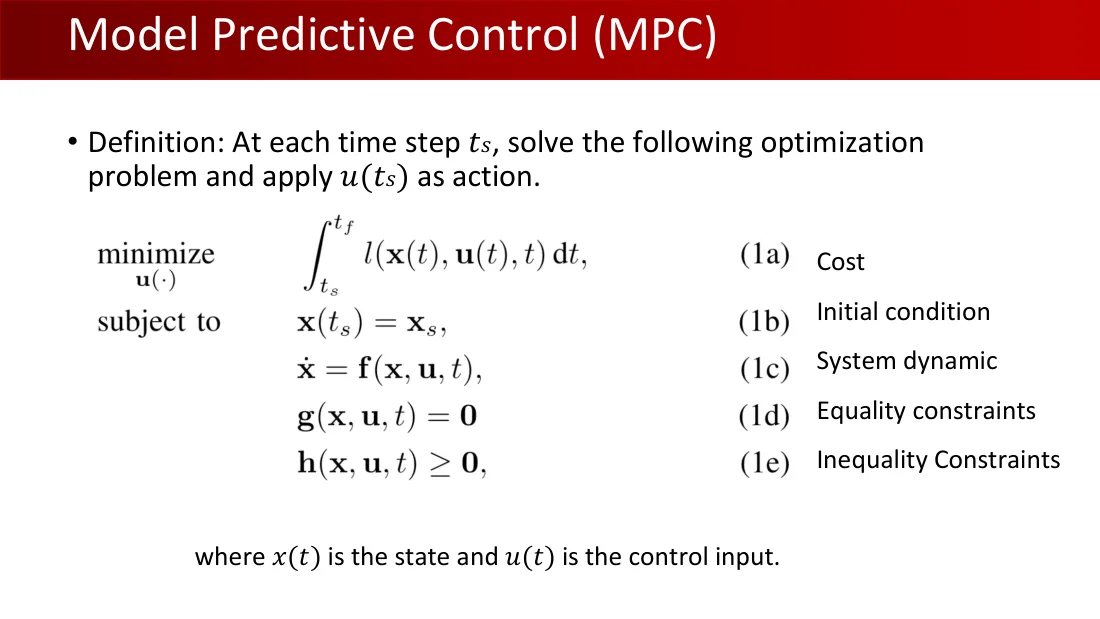

• 定义：在每个时间步$t_s$，求解以下优化问题，并将$u(t_s)$作为动作执行。

$$\begin{aligned}\min_{u(\cdot)}\quad&\int_{t_s}^{t_f}l(x(t),u(t),t)\,dt&&(1a)\quad\text{代价}\\\text{满足}\quad&x(t_s)=x_s&&(1b)\quad\text{初始条件}\\&\dot x=f(x,u,t)&&(1c)\quad\text{系统动力学}\\&g(x,u,t)=0&&(1d)\quad\text{等式约束}\\&h(x,u,t)\ge0&&(1e)\quad\text{不等式约束}\end{aligned}$$

其中$x(t)$为状态，$u(t)$为控制输入。

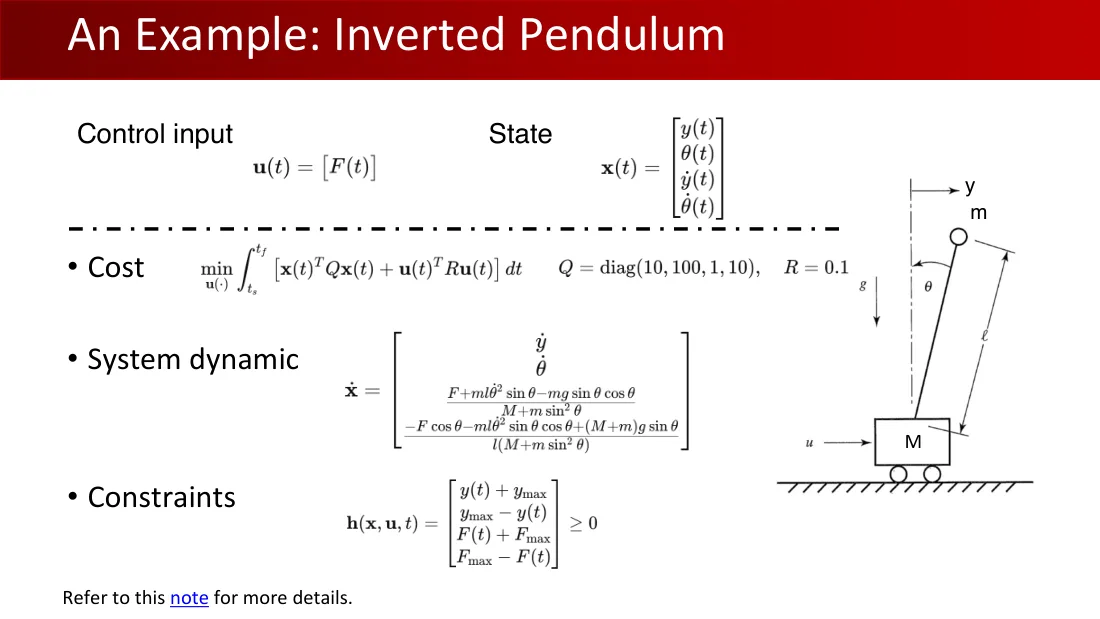

• 代价

$$\min_{u(\cdot)}\int_{t_s}^{t_f}[x(t)^TQx(t)+u(t)^TRu(t)]dt,\quad Q=\operatorname{diag}(10,100,1,10),\quad R=0.1$$

• 系统动力学

$$\dot x=\begin{bmatrix}\dot y\\\dot\theta\\\frac{F+ml\dot\theta^2\sin\theta-mg\sin\theta\cos\theta}{M+m\sin^2\theta}\\\frac{-F\cos\theta-ml\dot\theta^2\sin\theta\cos\theta+(M+m)g\sin\theta}{l(M+m\sin^2\theta)}\end{bmatrix}$$

• 约束

$$h(x,u,t)=\begin{bmatrix}y(t)+y_{max}\\y_{max}-y(t)\\F(t)+F_{max}\\F_{max}-F(t)\end{bmatrix}\ge0$$

图内符号：$y,m,M,g,\theta,l,u$。更多细节请参阅原页链接的笔记。

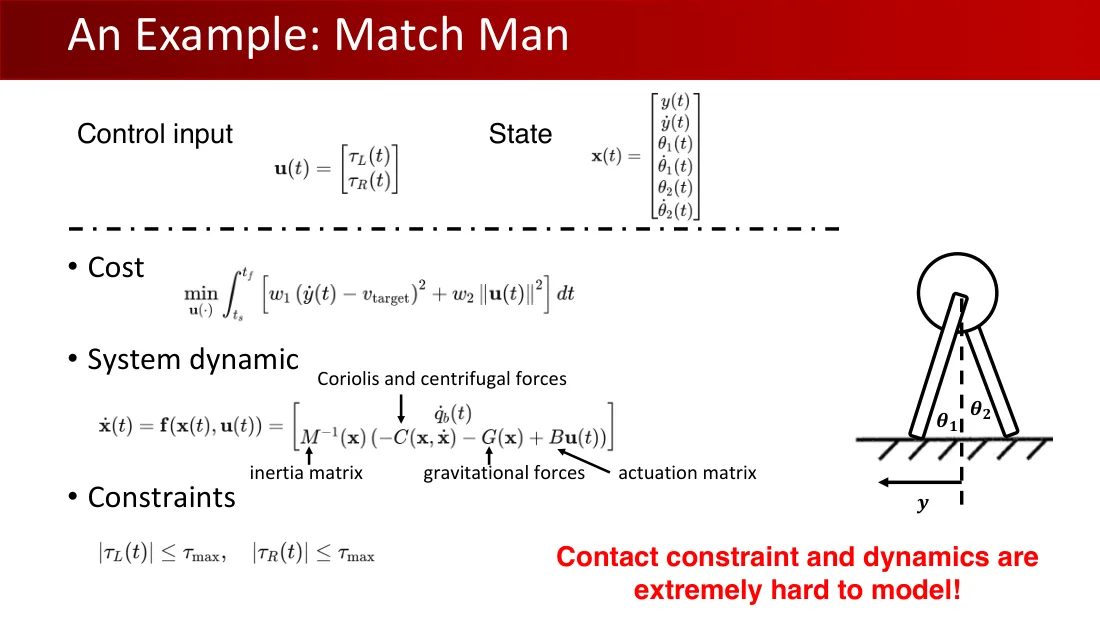

• 代价

$$\min_{u(\cdot)}\int_{t_s}^{t_f}[w_1(\dot y(t)-v_{target})^2+w_2\|u(t)\|^2]dt$$

• 系统动力学

$$\dot x(t)=f(x(t),u(t))=\begin{bmatrix}\dot q_b(t)\\M^{-1}(x)[-C(x,\dot x)-G(x)+Bu(t)]\end{bmatrix}$$

$M$：惯性矩阵；$C$：科里奥利与离心力；$G$：重力；$B$：驱动矩阵。

• 约束

$$|\tau_L(t)|\le\tau_{max},\qquad|\tau_R(t)|\le\tau_{max}$$

接触约束和动力学极难建模！图内：$\theta_1,\theta_2,y$。

直立行走和基本运动，由MPC + WBC（全身控制）控制。

复杂地形行走、跑步与类人舞蹈，由基于本体感觉输入的端到端强化学习驱动。

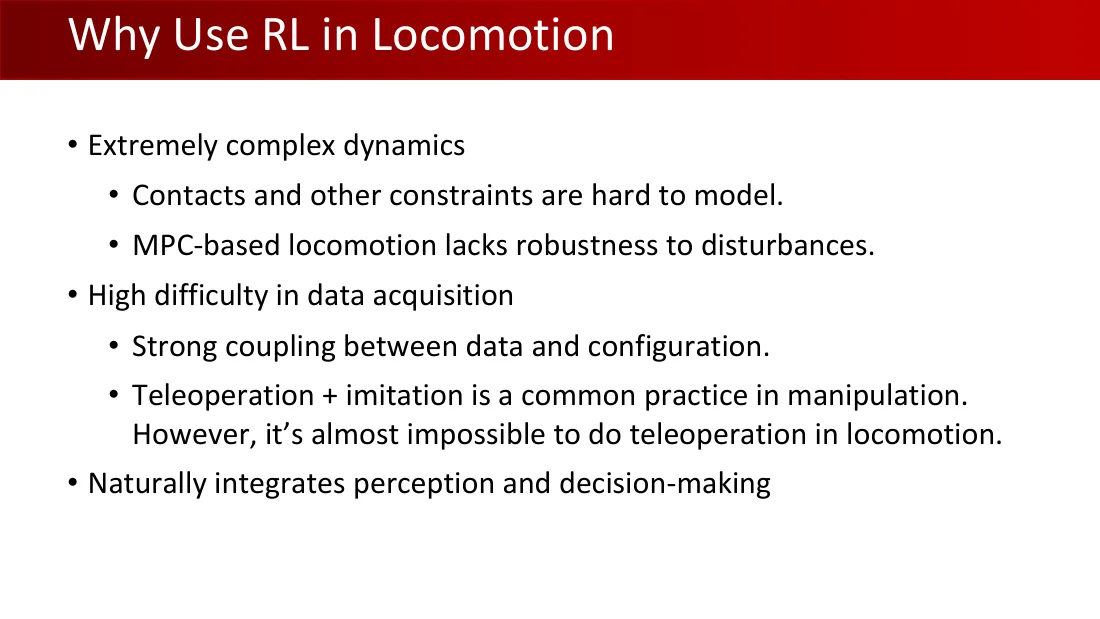

• 极其复杂的动力学
  • 接触与其他约束难以建模。
  • 基于MPC的足式运动对扰动缺乏鲁棒性。
• 数据采集难度高
  • 数据与配置强耦合。
  • 遥操作 + 模仿是操作任务中的常用做法，但足式运动几乎无法遥操作。
• 自然地结合感知和决策。

策略（Policy）：输入（Input）→ 输出（Output）。

动作：（残差）目标自由度位置 → PD控制器 → 力矩 → 电机驱动器 → 电流 → 机器人 → 状态。

以下以Unitree Go2为例。

• 本体感觉
  • IMU（惯性测量单元）
    • 加速度计：$a_x,a_y,a_z$
    • 陀螺仪：$\omega_x,\omega_y,\omega_z$
    • 磁力计（用于纠正陀螺仪漂移）
  • 关节编码器
    • 关节位置
    • 关节速度
  • 接触传感器（可选）
• 外部感知（可选）
  • 激光雷达点云
  • RGBD相机
• 目标
  • 速度$(v_x,v_y,\omega_z)$

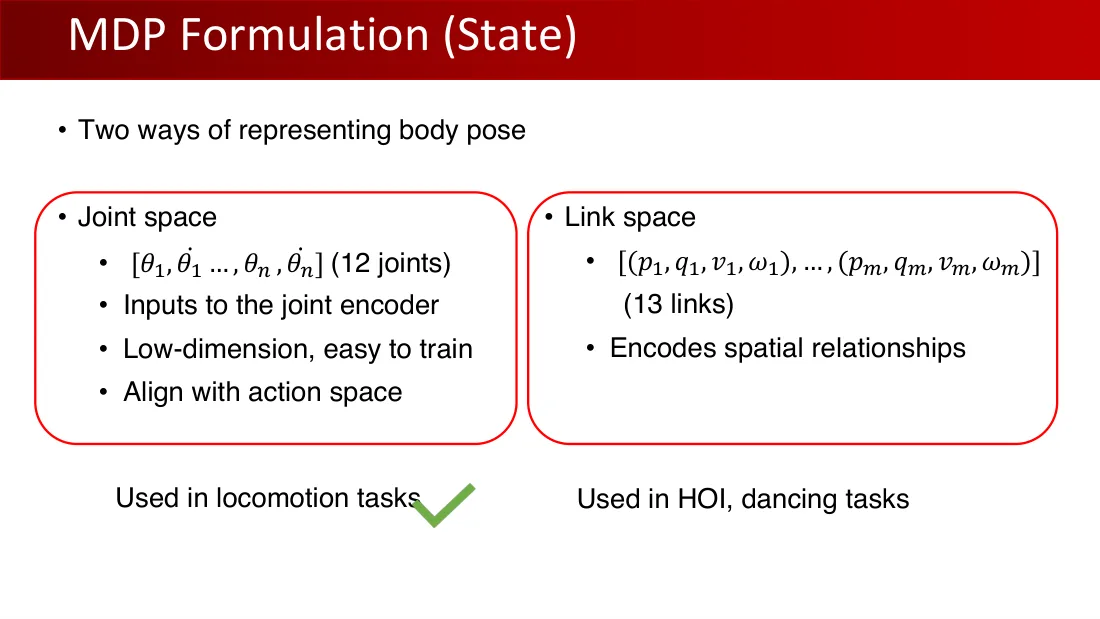

• 表示身体姿态的两种方式

• 位置PD控制
  • 动作通常输出残差自由度位置
  • $e(t)=\pi(s_t)+\theta_0-\theta,\quad\tau_t=K_pe(t)+K_d\frac d{dt}e(t)$
  • $\theta_0$为参考位置。
• 速度PD控制
  • $\tau_t=K_pe_v(t)+K_d\frac d{dt}e_v(t)$
  • $e_v(t)=\pi(s_t)-\dot\theta(t)$
• 力矩控制
  • $\tau_t=\pi(s_t)$

• 位置PD控制在足式运动任务中使用最广泛。
  • 与力矩控制相比：PD策略可以很慢地更新（例如50Hz），仍以高频输出力矩（例如1000Hz）。
  • 与速度PD控制相比：位置PD控制在仿真到真实迁移中表现更好。
• 为什么不使用PID？
  • 在足式运动和其他非稳态运动中，积分项持续累积误差，导致控制信号振荡。
  • 强化学习本身具有类似积分项的补偿能力。
  • 最重要的是，RL + PD表现良好。

• 目前没有通用规则定义奖励函数的各组成项。
• 调节每个奖励项的系数极其耗时。

• 训练四足机器人站立需要哪些奖励？

运动跟踪中的常用奖励

• 使用与参考运动有关的奖励，可减轻繁重的奖励设计。

$$\phi(x):=\exp(-k\|x\|^2)$$

参考：https://github.com/robfiras/loco-mujoco

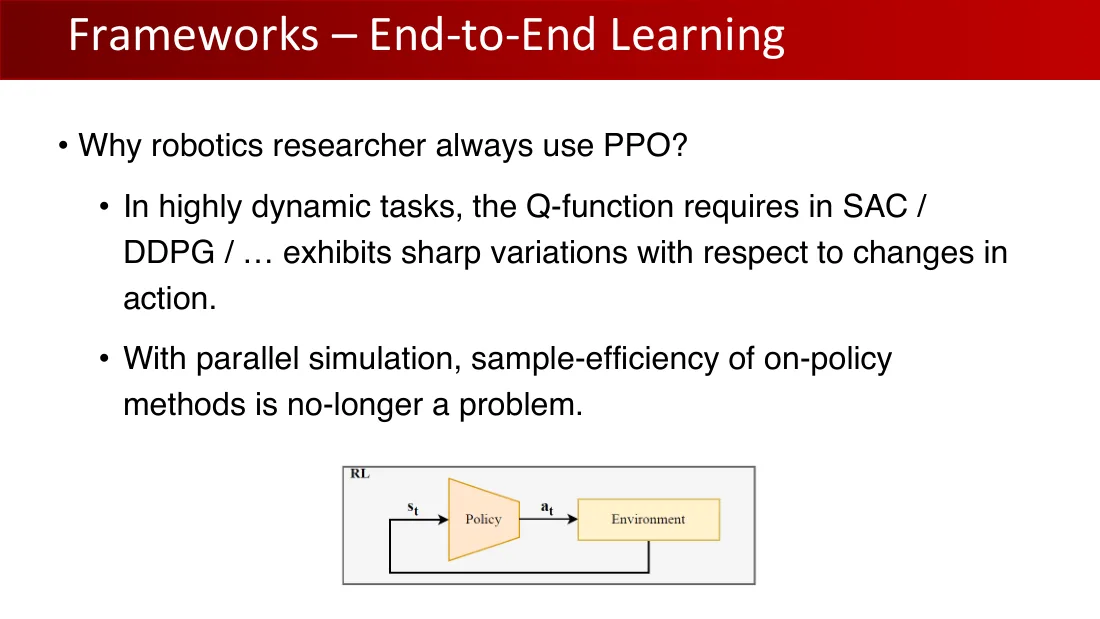

• 为什么机器人研究者总使用PPO？
  • 在高动态任务中，SAC / DDPG / ……所需的Q函数会随动作变化而剧烈变化。
  • 有了并行仿真，同策略方法的样本效率不再是问题。

RL（强化学习）：策略（Policy）→ 环境（Environment）；状态$s_t$、动作$a_t$。

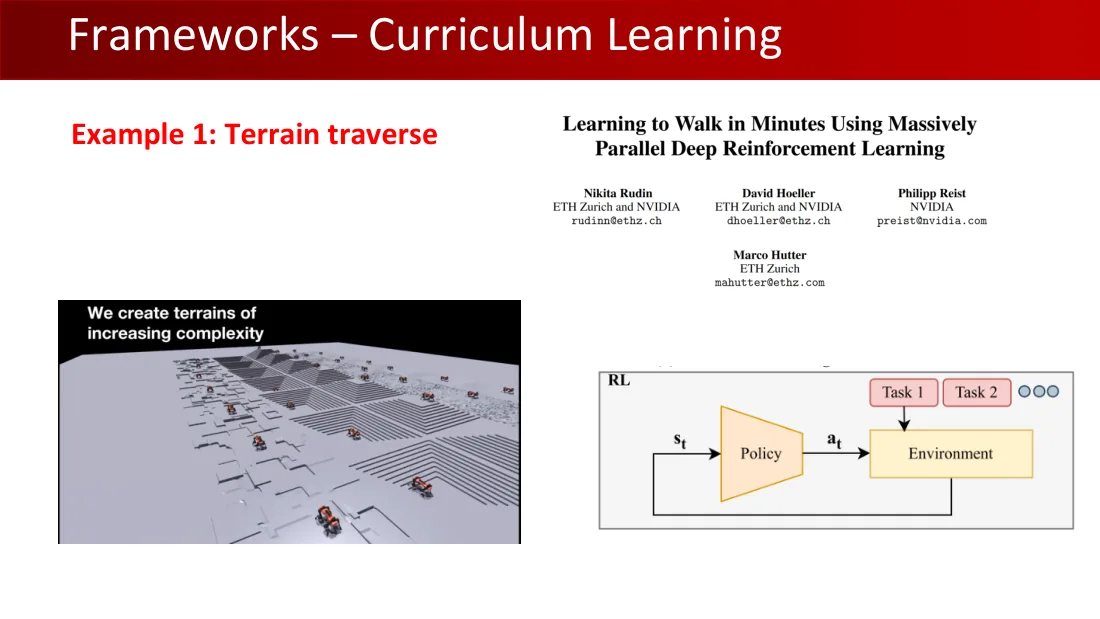

例1：地形穿越

Learning to Walk in Minutes Using Massively Parallel Deep Reinforcement Learning（使用大规模并行深度强化学习，在数分钟内学会行走）

Nikita Rudin：苏黎世联邦理工学院与NVIDIA，nrudin@ethz.ch；David Hoeller：苏黎世联邦理工学院与NVIDIA，dhoeller@ethz.ch；Philipp Reist：NVIDIA，preist@nvidia.com；Marco Hutter：苏黎世联邦理工学院，mahutter@ethz.ch。

我们创建复杂度逐渐增加的地形。

RL（强化学习）；策略（Policy）；环境（Environment）；任务1、任务2、……；状态$s_t$、动作$a_t$。

快速运动图：横轴 $v_x$（米/秒）；纵轴 $v_y$（米/秒）；上行：跟踪误差 $v_x$；下行：跟踪误差 $\omega_z$。

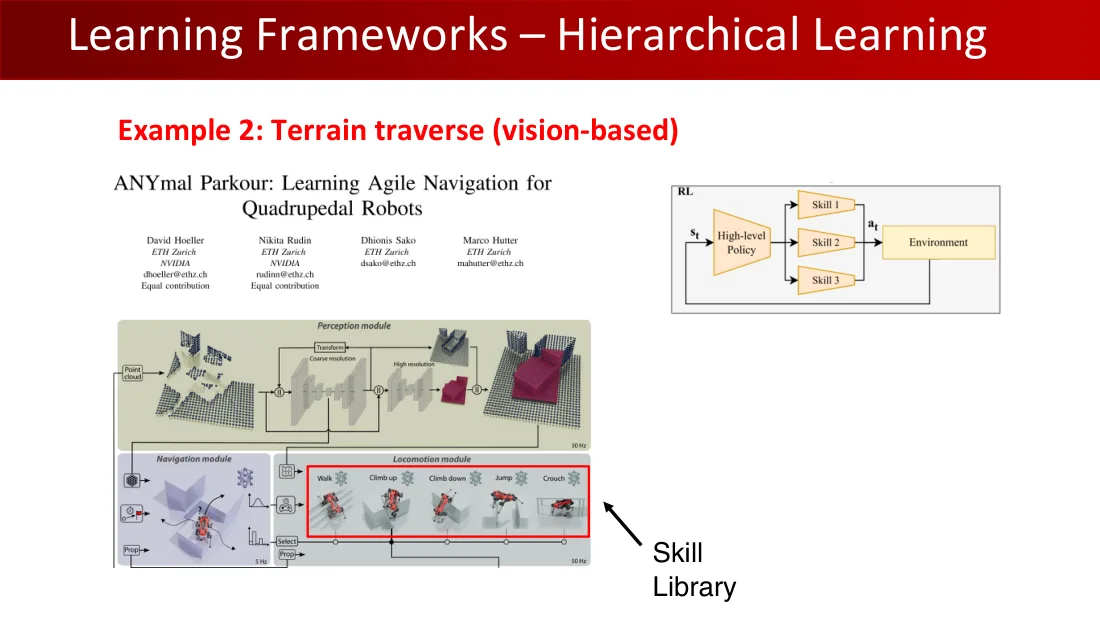

例2：地形穿越（基于视觉）

ANYmal Parkour: Learning Agile Navigation for Quadrupedal Robots（ANYmal跑酷：学习四足机器人的敏捷导航）

David Hoeller、Nikita Rudin、Dhanush Sako、Marco Hutter；ETH Zurich（苏黎世联邦理工学院）。

RL（强化学习）；高层策略（High-level Policy）→ 技能1 / 技能2 / 技能3 → 环境（Environment）。

技能库（Skill Library）：行走、爬上、爬下、跳跃、蹲伏。感知模块、导航模块、运动模块。

• 为什么某些特权信息（线速度、基座高度）如此重要？
  • 想象一只狗跳过沟壑。
  • 实际上，只凭本体感觉，狗并不知道自己在哪里。
• 一些分析

我在哪里？

Identifying important sensory feedback for learning locomotion skills（识别学习运动技能所需的重要感觉反馈）

横向对照：跳跃步态（bounding）、平衡恢复（balance recovery）、小跑（trotting）。感觉反馈项：关节位置、关节速度、根部位置、根部旋转、根部线速度、根部角速度。

论文信息：接收2022年12月31日；接受2023年6月30日；在线发表2023年8月21日。

感觉反馈图例：关节位置、重力向量、基座速度x、基座速度y、足位置、基座位置、足接触、关节力矩、关节速度。

DreamWaQ作者：I Made Aswin Nahrendra、Byeongho Yu、Hyun Myung（IEEE高级会员）。仿真训练；时间部分观测$o_t^H$；当前观测$o_t$；特权观测$s_t$；上下文辅助估计器（128×64×19）；策略网络（Actor，512×256×128×12）；价值网络（Critic，512×256×128×1）；策略梯度；零样本仿真到真实。

扫描点$m_t$；环境参数$e_t$；本体感觉$x_t$；自我视角深度$d_t$；目标动作$a_t$；策略$\pi_1,\pi_2$；潜变量$z_t,\hat z_t$；GRU、MLP、Conv；阶段1、阶段2；复制并冻结、复制以初始化、回归。

QuadWBG: Generalizable Quadrupedal Whole-Body Grasping (Intro)（QuadWBG：可泛化四足机器人全身抓取，简介）

视频时间：0:00 / 6:59。

规划模块D（Planning Module），10Hz；Prop：本体感觉；Exter：外部感知；GORM：模块名；CMD：命令；感知模块B，30Hz；运动模块A，50Hz。

奖励

$$r_{GORM}=\exp(-(\min(d_{GORM}))^2)$$

$d_{GROM}$：TCP坐标系中经过筛选的基座6D位姿分布。

下游课题：移动操作 [Mayank Mittal et al. 2022]

下游应用：守门员 [Huang, Xiaoyu, et al. 2022]

Learning Vision-Guided Quadrupedal Locomotion End-to-End with Cross-Modal Transformers（使用跨模态Transformer端到端学习视觉引导的四足运动）

Ruihan Yang、Minghao Zhang、Nicklas Hansen、Huazhe Xu、Xiaolong Wang；加州大学圣迭戈分校、清华大学、加州大学伯克利分校；ICLR 2022。

论文（Paper）、arXiv、视频（Video）、代码（Code）。

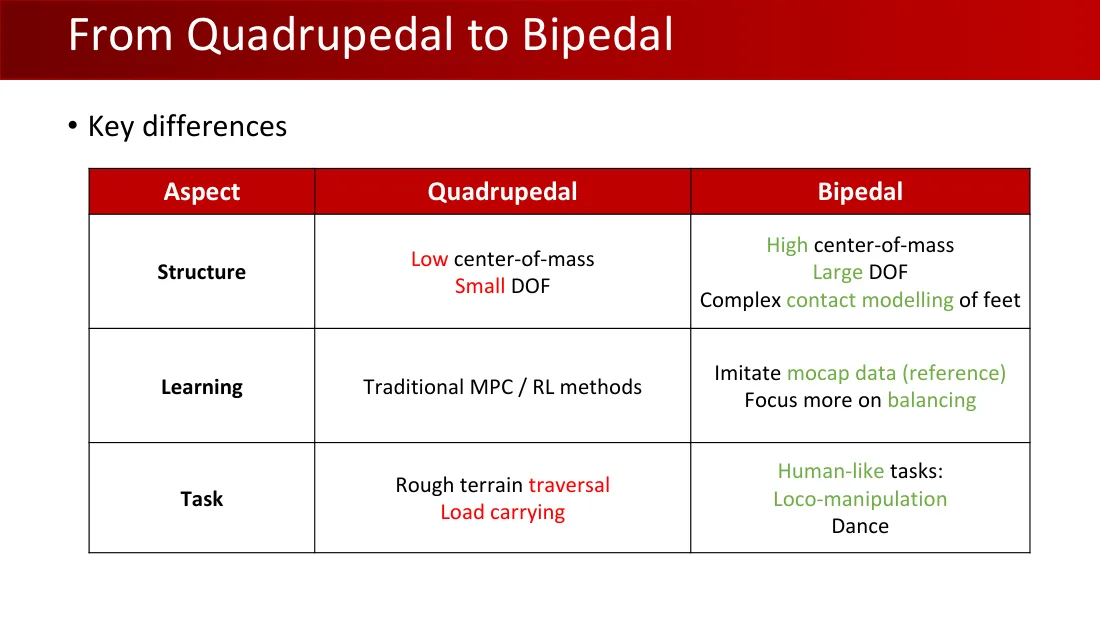

• 关键差异

ExBody2: Advanced Expressive Humanoid Whole-Body Control（ExBody2：先进的富表现力人形机器人全身控制）

Mazeyu Ji、Xuanbin Peng、Fangchen Liu、Jialong Li、Ge Yang、Xuxin Cheng、Xiaolong Wang；加州大学圣迭戈分校、加州大学伯克利分校、麻省理工学院、NVIDIA。

实时（Real-time）

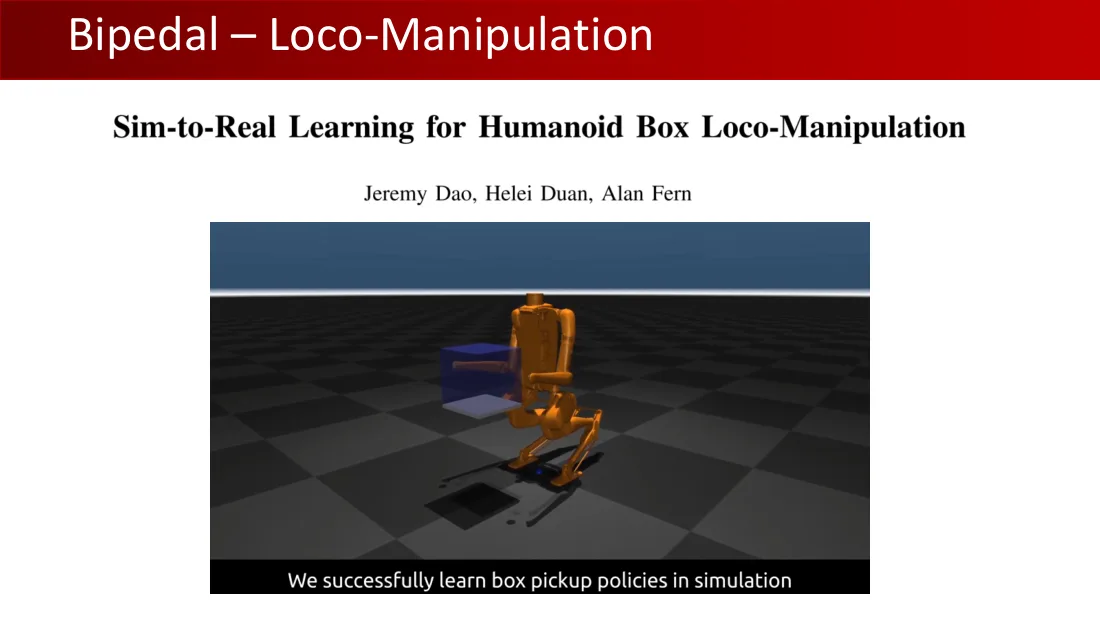

Sim-to-Real Learning for Humanoid Box Loco-Manipulation（人形机器人箱体运动与操作的仿真到真实学习）

Jeremy Dao、Helei Duan、Alan Fern

我们成功在仿真中学到了箱体拾取策略。

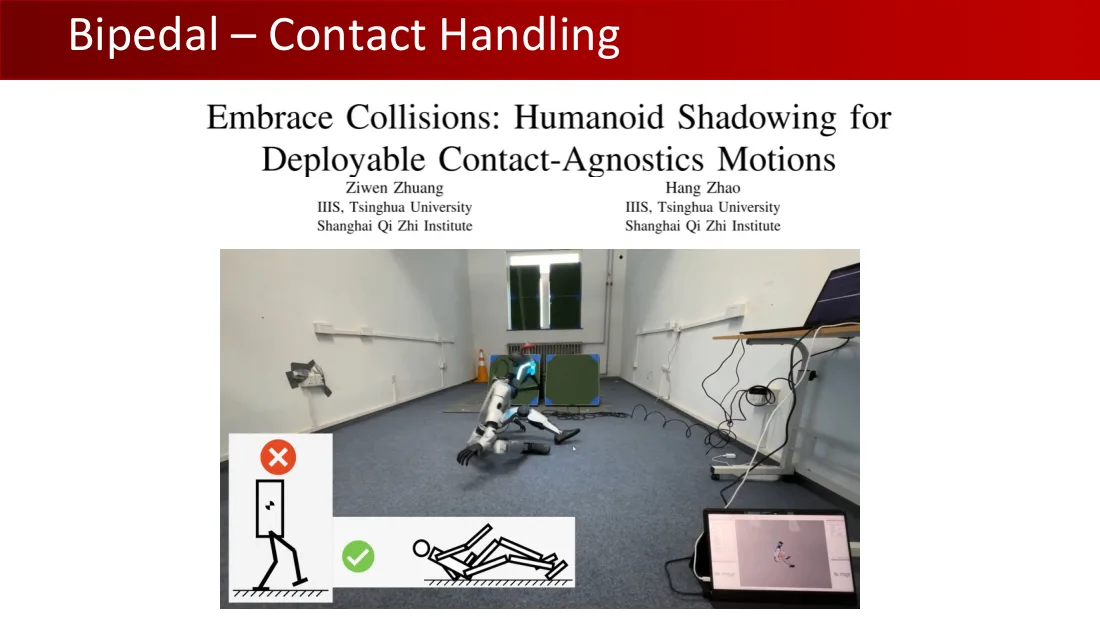

Embrace Collisions: Humanoid Shadowing for Deployable Contact-Agnostics Motions（拥抱碰撞：通过人形机器人跟随学习可部署的无接触先验运动）

Yunzhou Zhang、Heng Zhao；清华大学交叉信息研究院、上海期智研究院。

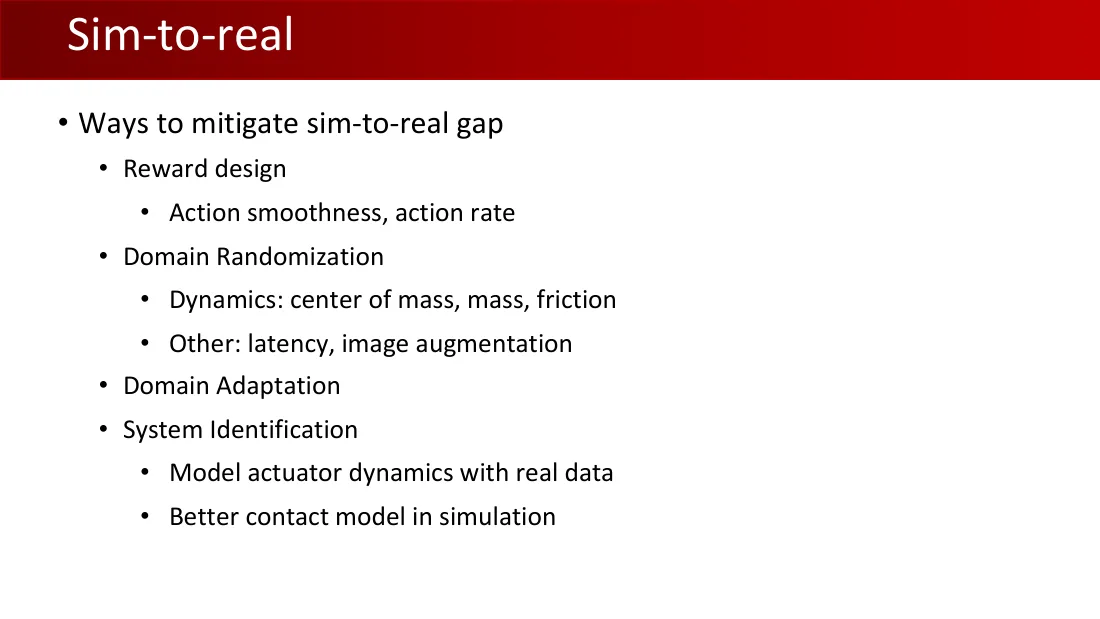

• 缓解仿真到真实差异的方法
  • 奖励设计
    • 动作平滑性、动作变化率
  • 领域随机化
    • 动力学：质心、质量、摩擦
    • 其他：延迟、图像增强
  • 领域适应
  • 系统辨识
    • 用真实数据建模执行器动力学
    • 在仿真中使用更好的接触模型

• 开源是一个问题
  • 许多公司不公开算法。
  • 即使算法开源，也很难复现。
• MPC和RL都需要仔细调节。
  • 每个步态都需调节模型（尤其是MPC）。
• 鲁棒性问题与仿真到真实差异。

• 结合控制与学习
  • 使用轨迹规划器引导基于强化学习的低层控制器。
  • 使用强化学习为MPC计算参考关键点（例如落足位置）。
  • ……
• 更好的训练策略
  • 让训练对奖励项系数具有鲁棒性。
• 安全
  • 安全强化学习
• 移动操作
  • 让上半身与下半身更好地协调。

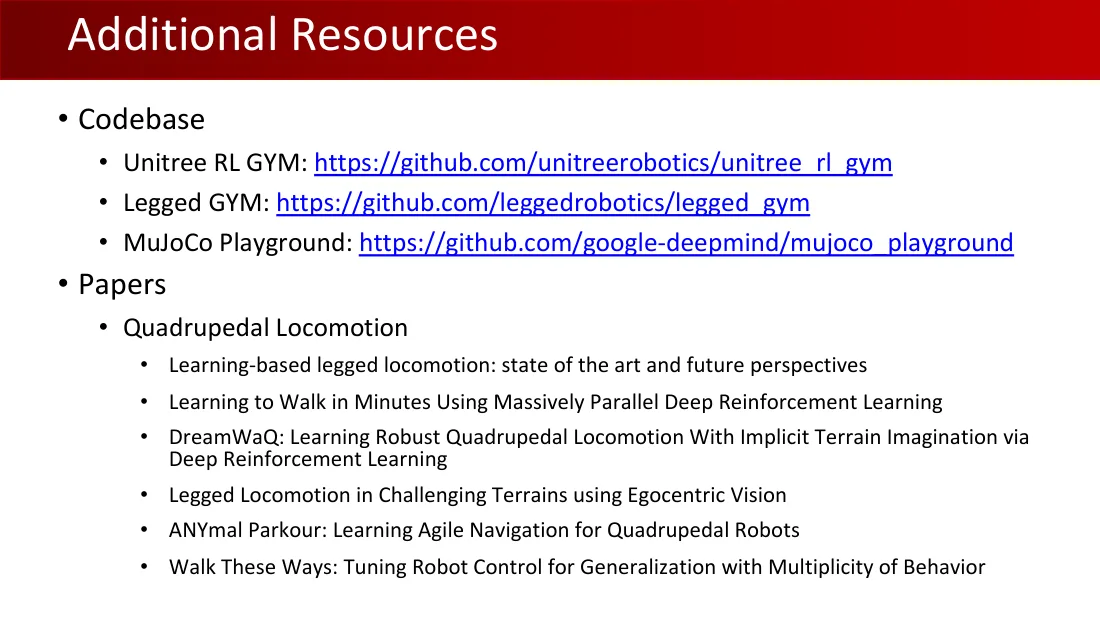

• 代码库
  • Unitree RL GYM：https://github.com/unitreerobotics/unitree_rl_gym
  • Legged GYM：https://github.com/leggedrobotics/legged_gym
  • MuJoCo Playground：https://github.com/google-deepmind/mujoco_playground
• 论文
  • 四足运动
    • Learning-based legged locomotion: state of the art and future perspectives（基于学习的足式运动：研究现状与未来展望）
    • Learning to Walk in Minutes Using Massively Parallel Deep Reinforcement Learning（用大规模并行深度强化学习在数分钟内学会行走）
    • DreamWaQ: Learning Robust Quadrupedal Locomotion With Implicit Terrain Imagination via Deep Reinforcement Learning（DreamWaQ：通过深度强化学习与隐式地形想象学习鲁棒四足运动）
    • Legged Locomotion in Challenging Terrains using Egocentric Vision（使用自我视角视觉在困难地形上进行足式运动）
    • ANYmal Parkour: Learning Agile Navigation for Quadrupedal Robots（ANYmal跑酷：学习四足机器人的敏捷导航）
    • Walk These Ways: Tuning Robot Control for Generalization with Multiplicity of Behavior（这样走：通过多样行为调节机器人控制以实现泛化）

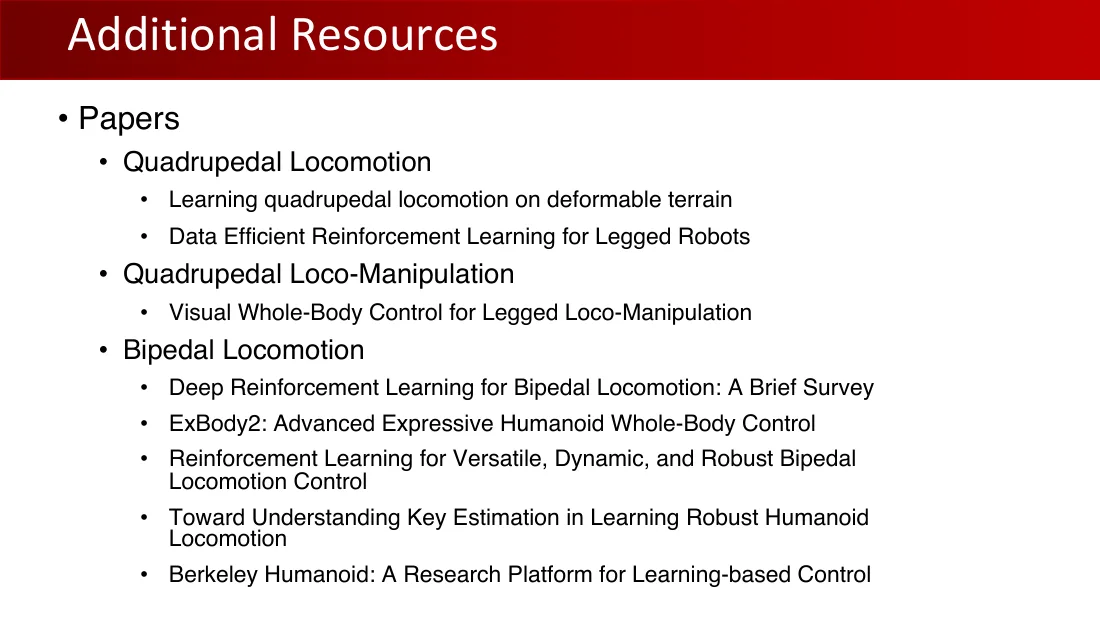

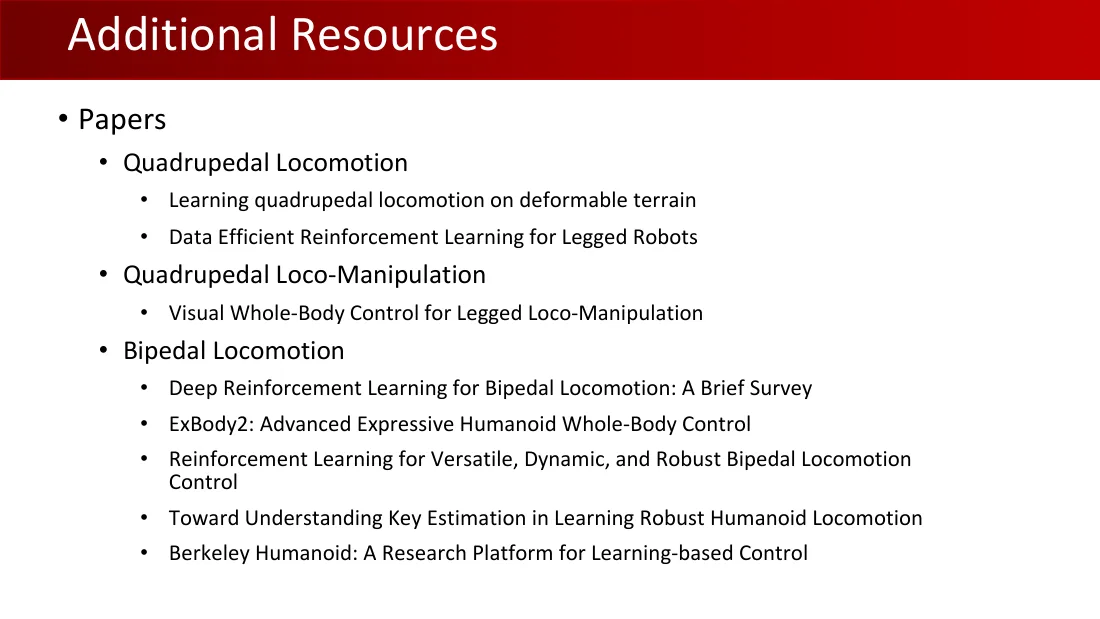

• 论文
  • 四足运动
    • Learning quadrupedal locomotion on deformable terrain（学习可变形地形上的四足运动）
    • Data Efficient Reinforcement Learning for Legged Robots（足式机器人的高数据效率强化学习）
  • 四足运动与操作
    • Visual Whole-Body Control for Legged Loco-Manipulation（足式运动与操作的视觉全身控制）
  • 双足运动
    • Deep Reinforcement Learning for Bipedal Locomotion: A Brief Survey（双足运动深度强化学习简要综述）
    • ExBody2: Advanced Expressive Humanoid Whole-Body Control（ExBody2：先进的富表现力人形机器人全身控制）
    • Reinforcement Learning for Versatile, Dynamic, and Robust Bipedal Locomotion Control（多用途、高动态、鲁棒双足运动控制的强化学习）
    • Toward Understanding Key Estimation in Learning Robust Humanoid Locomotion（理解鲁棒人形运动学习中的关键估计）
    • Berkeley Humanoid: A Research Platform for Learning-based Control（伯克利人形机器人：基于学习的控制研究平台）

下周：第11讲，运动。

具身感知与交互实验室（Embodied Perception and InteraCtion Lab） · 2025年春季

第 12 讲：机器人任务 II

王鹤教授（He Wang）

具身感知与交互实验室；2024 年秋季。

• 使用宇树 Unitree Go-2 进行四足运动。
  • 任务 I：实现自己的 PPO。
  • 任务 II：四足机器人——站起来。
  • 任务 III：四足机器人——移动。
• 每位学生需要独立完成这一部分，真实实验以小组形式进行。
• 发布时间：4/30，星期三晚上。
• 截止时间：5/14，星期三晚上 11:59。

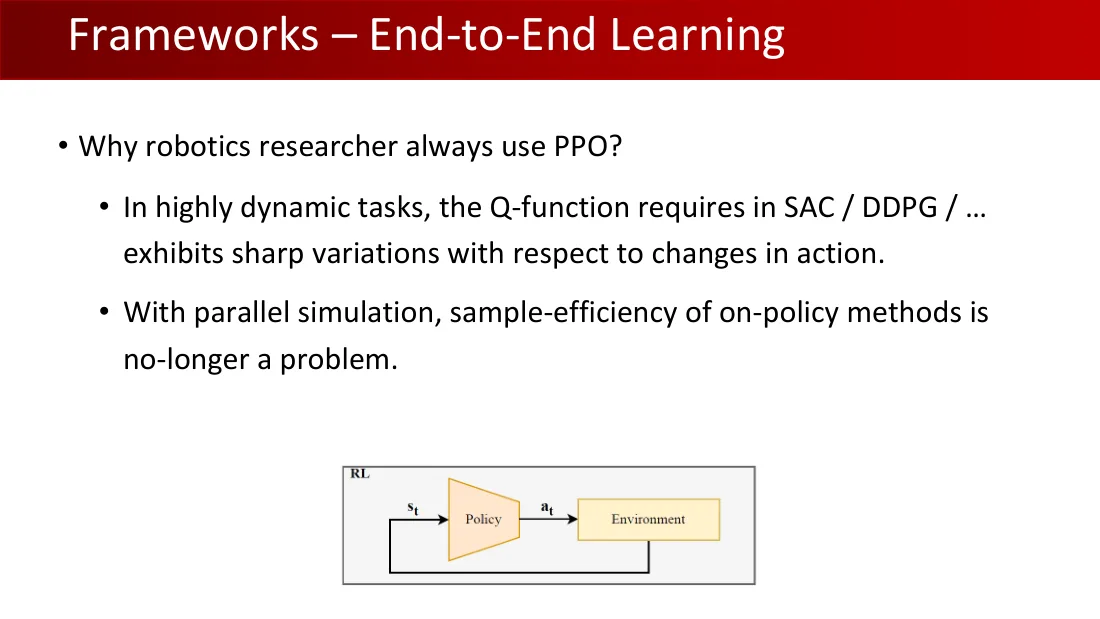

• 为什么机器人学研究者总是使用 PPO？
  • 在高度动态的任务中，SAC／DDPG／……所需的 Q 函数会随着动作变化而急剧变化。
  • 有了并行仿真，同策略方法的样本效率不再是问题。

强化学习（RL）：状态 sₜ → 策略 → 动作 aₜ → 环境。

示例 1：穿越地形

“我们构建复杂程度不断增加的地形。”

《利用大规模并行深度强化学习在几分钟内学会行走》。

Nikita Rudin，苏黎世联邦理工学院与 NVIDIA，rudinn@ethz.ch；David Hoeller，苏黎世联邦理工学院与 NVIDIA，dhoeller@ethz.ch；Philipp Reist，NVIDIA，preist@nvidia.com；Marco Hutter，苏黎世联邦理工学院，mahutter@ethz.com。

强化学习（RL）：状态 sₜ → 策略 → 动作 aₜ → 环境；任务 1、任务 2、……。

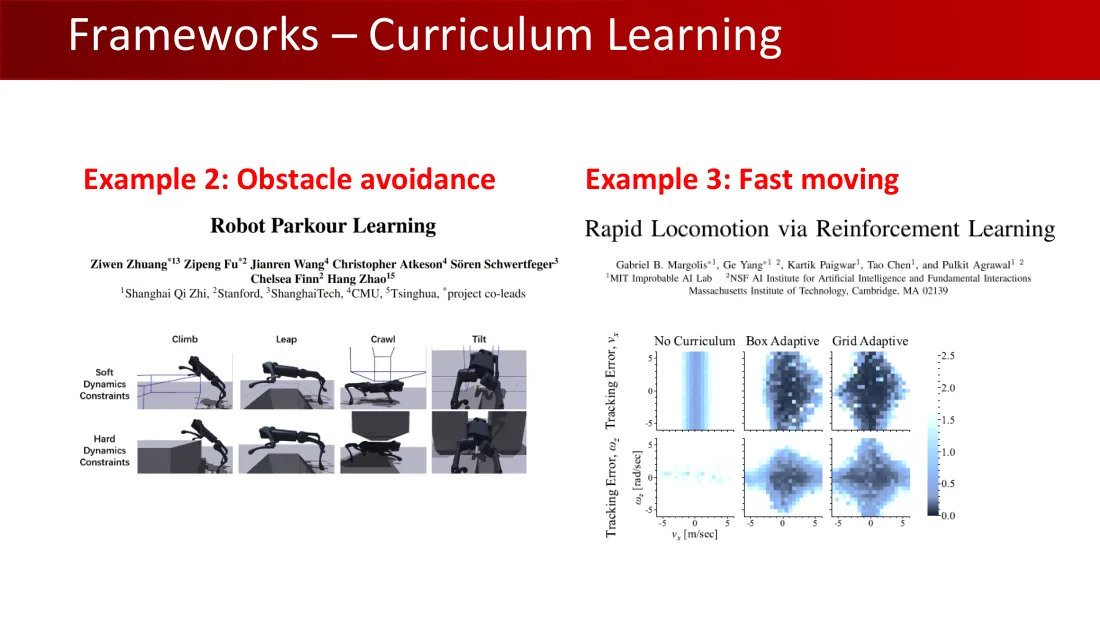

示例 2：避障

《机器人跑酷学习》。

Ziwen Zhuang*¹³、Zipeng Fu*²、Jianren Wang⁴、Christopher Atkeson⁴、Sören Schwertfeger³、Chelsea Finn²、Hang Zhao¹⁵。

¹上海期智；²斯坦福大学；³上海科技大学；⁴卡内基梅隆大学；⁵清华大学；*项目共同负责人。

攀爬；跳跃；匍匐；倾斜。软动力学约束；硬动力学约束。

示例 3：快速移动

《通过强化学习实现快速运动》。

Gabriel B. Margolis*¹、Ge Yang*¹²、Kartik Paigwar¹、Tao Chen¹、Pulkit Agrawal¹²。

¹MIT Improbable AI 实验室；²NSF 人工智能与基本相互作用研究所；麻省理工学院，美国马萨诸塞州剑桥，MA 02139。

无课程；盒式自适应；网格式自适应。跟踪误差 vₓ；跟踪误差 ω_z；vₓ（米／秒）；ω_z（弧度／秒）。坐标刻度 −5、0、5；色标 0.0、0.5、1.0、1.5、2.0、2.5。

示例 2：穿越地形（基于视觉）

《ANYmal 跑酷：为四足机器人学习敏捷导航》。

David Hoeller、Nikita Rudin、Dhionis Sako、Marco Hutter；苏黎世联邦理工学院；前两位作者同时来自 NVIDIA，贡献相同。

dhoeller@ethz.ch；rudinn@ethz.ch；dsako@ethz.ch；mahutter@ethz.ch。

强化学习（RL）：状态 sₜ → 高层策略 → 技能 1／技能 2／技能 3 → 动作 aₜ → 环境。

感知模块：点云；变换；粗分辨率；高分辨率；30 Hz。

导航模块：本体感知（Prop）；5 Hz。

运动模块：行走；向上攀爬；向下攀爬；跳跃；下蹲；选择；本体感知（Prop）；50 Hz。

技能库。

• 为什么某些特权信息（线速度、机身高度）如此重要？
  • 想象一只狗跳过一道沟。
  • 实际上，只靠本体感知，狗并不知道自己在哪里。
• 一些分析。

“我在哪里？”

《识别对运动技能学习重要的感觉反馈》。

Wanming Yu、Chuanyu Yang、Christopher McGreavy、Eleftherios Triantafyllidis、Guillaume Bellegarda、Milad Shafiee、Auke Jan Ijspeert、Zhibin Li。

收稿：2022 年 12 月 3 日；录用：2023 年 6 月 30 日；在线发表：2023 年 8 月 21 日。

恢复平衡；小跑；腾跃。图例：关节位置；重力向量；机身线速度 v；机身角速度 ω；足位置；机身位置；足接触；关节力矩；关节速度。

恢复平衡：44%、35%、8%、8%；小跑：27%、31%、23%、10%、5%；腾跃：28%、26%、18%、9%、8%、5%。

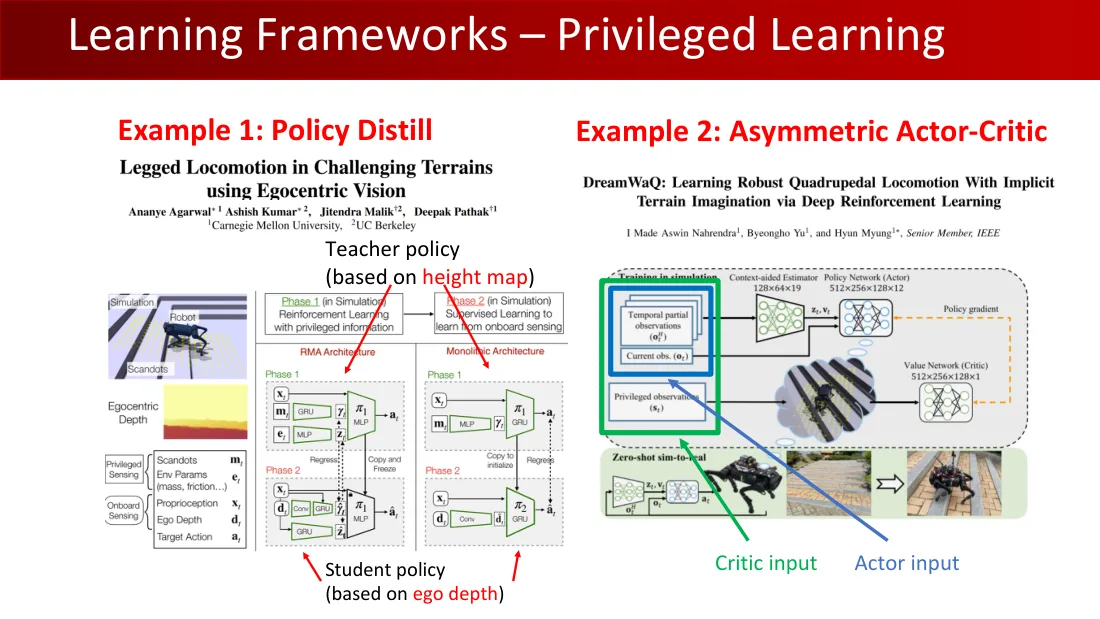

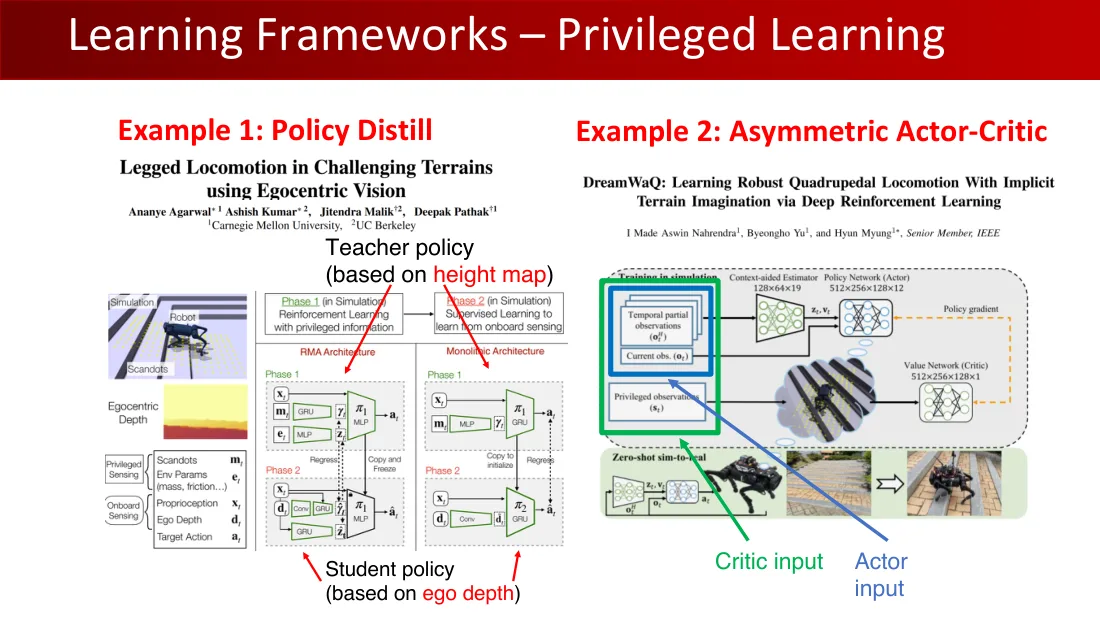

示例 1：策略蒸馏

《利用自我中心视觉在具有挑战性的地形中实现足式运动》。

Ananye Agarwal*¹、Ashish Kumar*²、Jitendra Malik†²、Deepak Pathak†¹；¹卡内基梅隆大学；²加利福尼亚大学伯克利分校。

教师策略：基于高度图。学生策略：基于自我中心深度图。

仿真；机器人；扫描点；自我中心深度。

特权感知：扫描点 mₜ；环境参数 eₜ（质量、摩擦……）。机载感知：本体感知 xₜ；自我中心深度 dₜ；目标动作 aₜ。

阶段 1（仿真中）：利用特权信息进行强化学习。阶段 2（仿真中）：监督学习，从机载感知中学习。

RMA 架构；整体式架构；阶段 1；阶段 2；GRU；MLP；卷积；回归；复制并冻结；复制用于初始化；π₁、π₂、xₜ、mₜ、eₜ、dₜ、ŷₜ、ẑₜ、d̄ₜ、âₜ。

示例 2：非对称 Actor–Critic

《DreamWaQ：通过深度强化学习与隐式地形想象学习鲁棒四足运动》。

I Made Aswin Nahrendra、Byeongho Yu、Hyun Myung*；IEEE 高级会员。

仿真训练：时序部分观测 oₜᴴ；当前观测 oₜ；特权观测 sₜ；上下文辅助估计器 128×64×19；策略网络（Actor）512×256×128×12；价值网络（Critic）512×256×128×1；策略梯度；zₜ、vₜ、aₜ。

零样本仿真到现实。Critic 输入；Actor 输入。

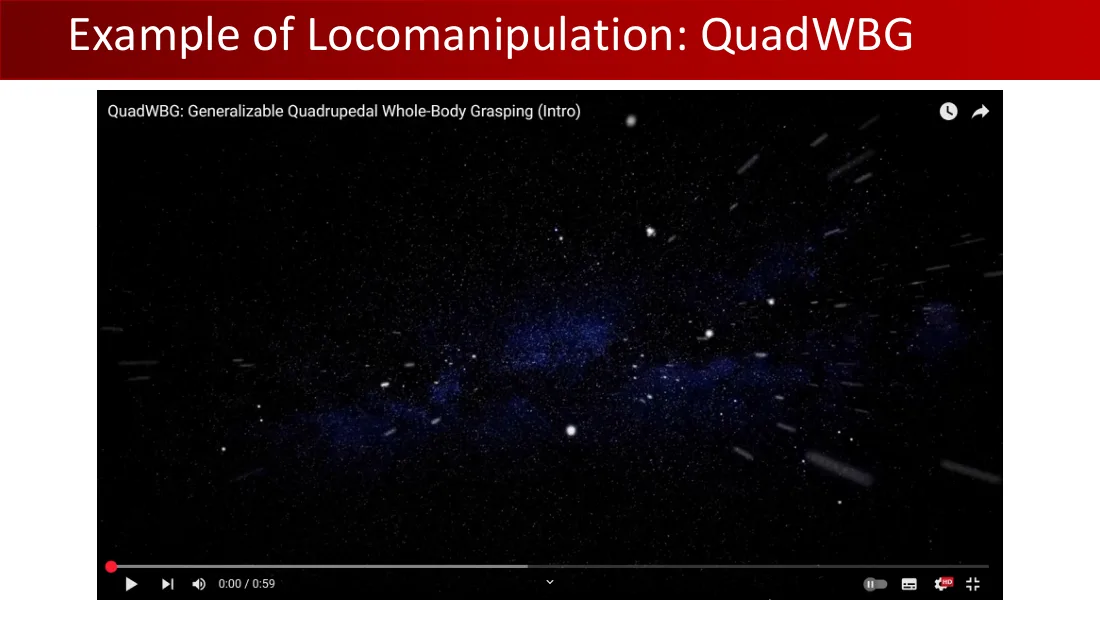

QuadWBG：可泛化的四足机器人全身抓取（介绍）。

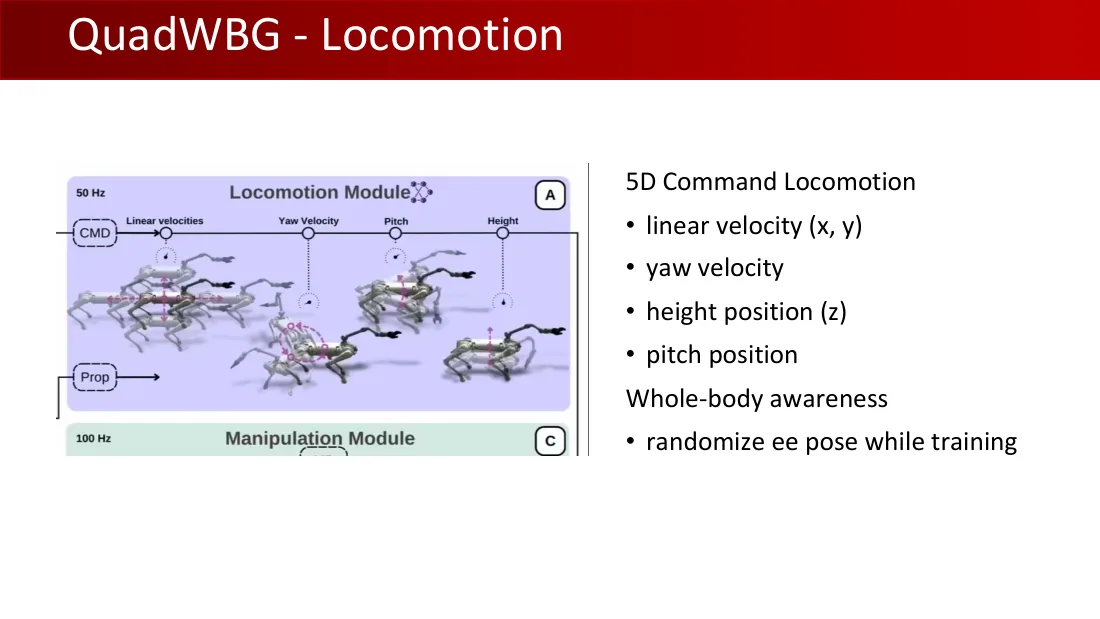

5 维指令运动

• 线速度（x、y）。
• 偏航角速度。
• 高度位置（z）。
• 俯仰角位置。

全身感知

• 训练时随机化末端执行器位姿。

运动模块 A：50 Hz；指令（CMD）；线速度；偏航角速度；俯仰；高度；本体感知（Prop）。操作模块 C：100 Hz。

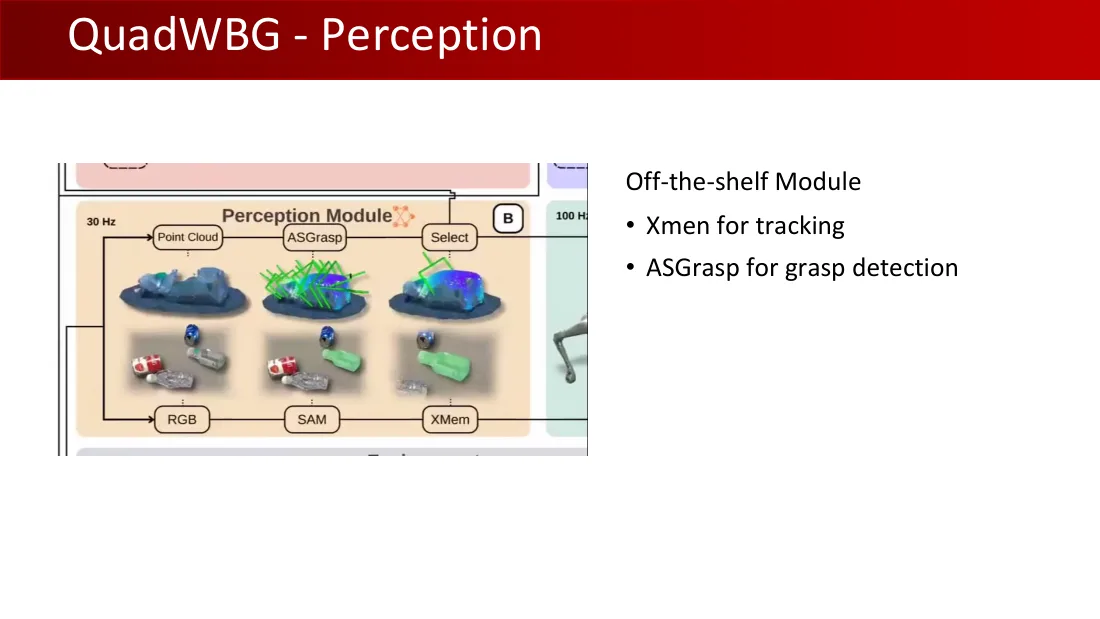

现成模块

• Xmen 用于跟踪。
• ASGrasp 用于抓取检测。

感知模块 B：30 Hz；点云 → ASGrasp → 选择；RGB → SAM → XMem；100 Hz。

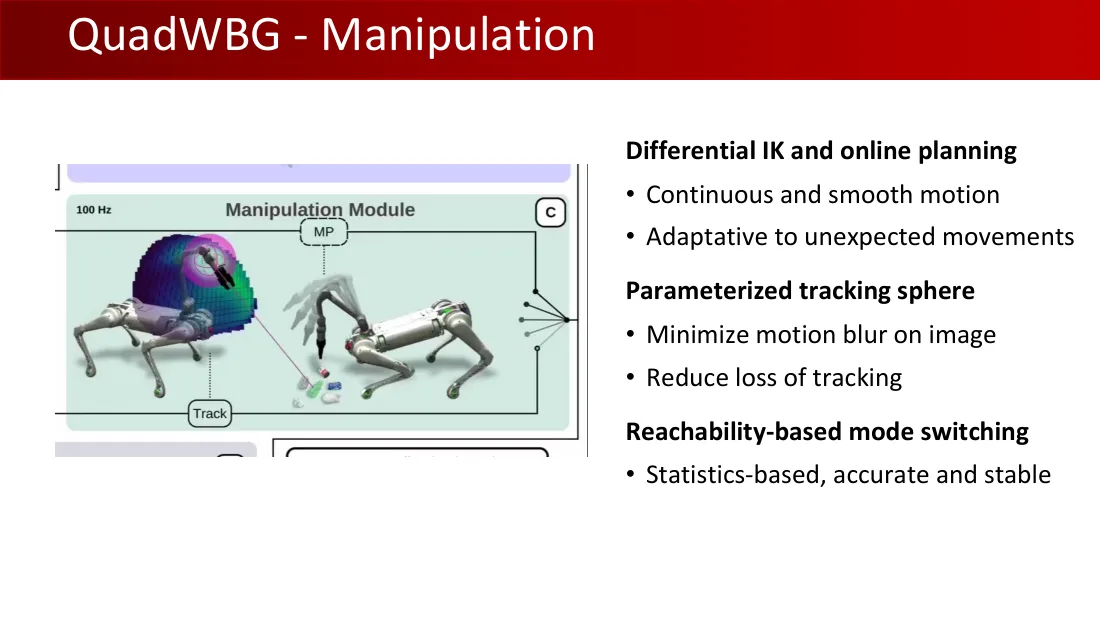

微分逆运动学与在线规划

• 连续、平滑的运动。
• 适应未预料到的运动。

参数化跟踪球

• 尽量减少图像中的运动模糊。
• 减少跟踪丢失。

基于可达性的模式切换

• 基于统计，准确且稳定。

操作模块 C：100 Hz；运动规划（MP）；跟踪。

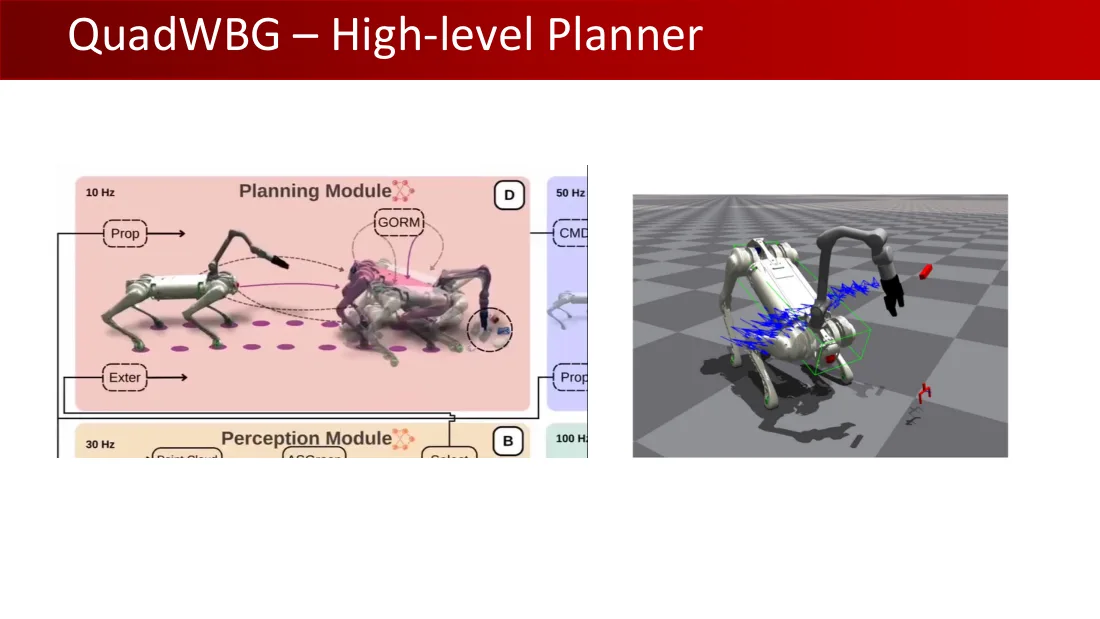

规划模块 D：10 Hz；本体感知（Prop）；外部感知（Exter）；GORM。

运动模块：50 Hz；指令（CMD）；本体感知（Prop）。感知模块 B：30 Hz；操作模块：100 Hz。

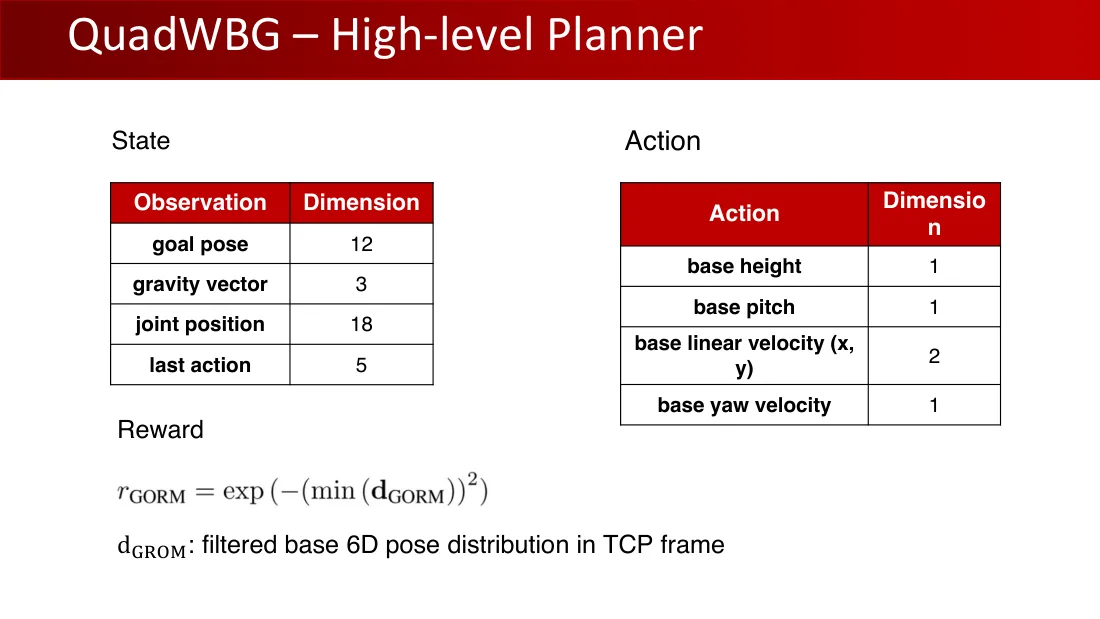

状态

动作

奖励

r_GORM = exp(−(min(d_GORM))²)。

d_GROM：TCP 坐标系中经过筛选的机身 6D 位姿分布。

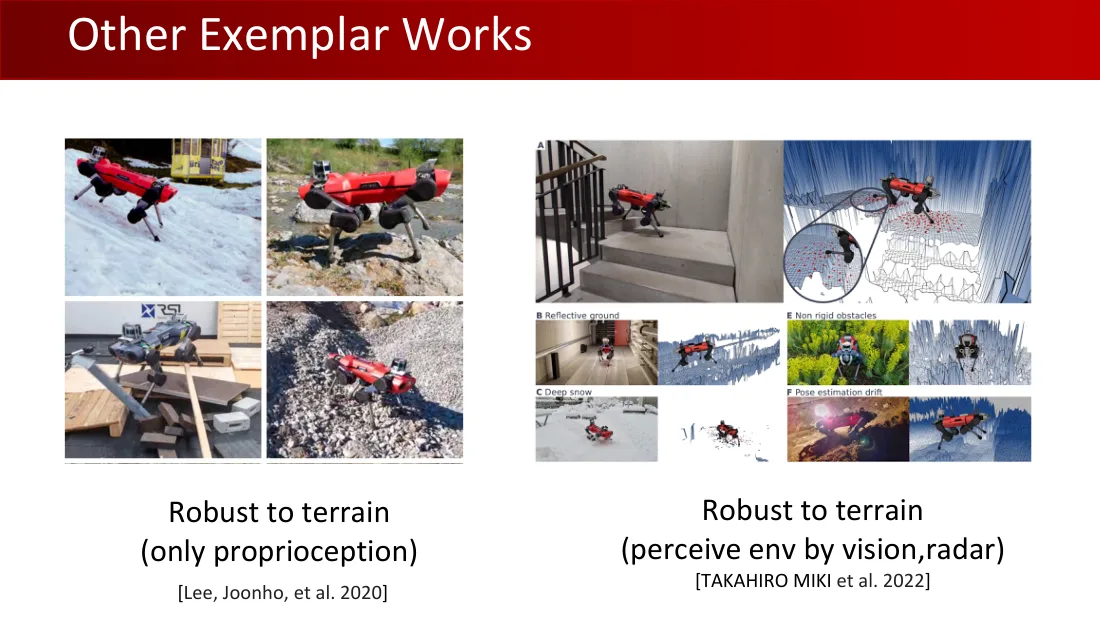

对地形鲁棒（仅本体感知），Joonho Lee 等，2020。

对地形鲁棒（通过视觉、雷达感知环境），Takahiro Miki 等，2022。

A；B：反光地面；C：深雪；E：非刚性障碍物；F：位姿估计漂移。

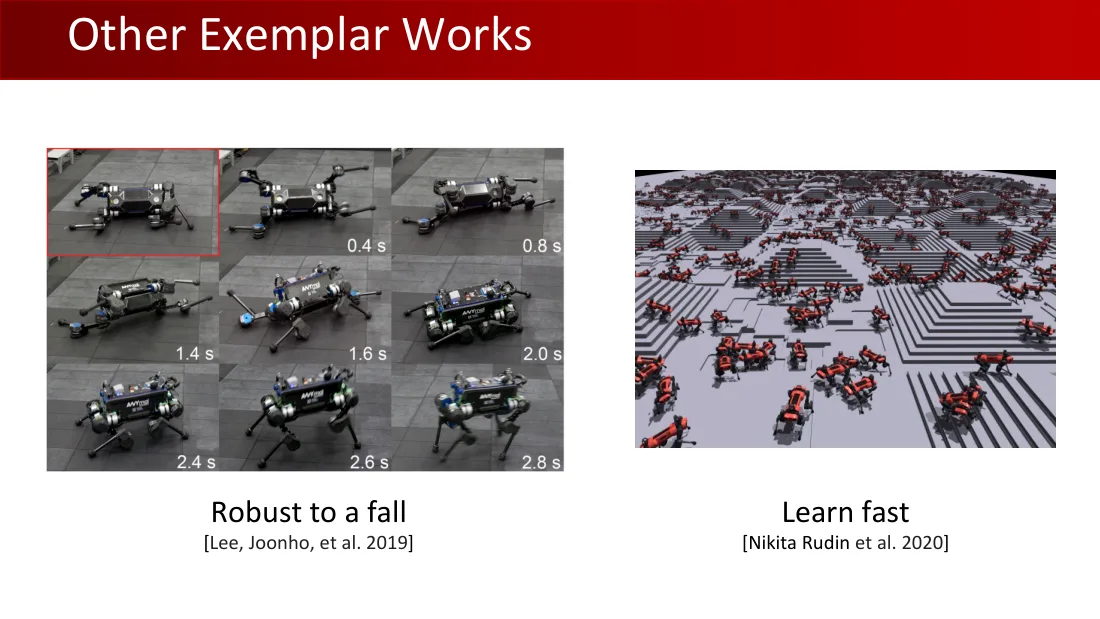

对跌倒鲁棒，Joonho Lee 等，2019。

时间：0.4 秒、0.8 秒、1.4 秒、1.6 秒、2.0 秒、2.4 秒、2.6 秒、2.8 秒。

快速学习，Nikita Rudin 等，2020。

a.1、a.2、a.3、a.4；b.1、b.2、b.3、b.4。

下游主题：移动操作，Mayank Mittal 等，2022。

下游应用：守门员，Xiaoyu Huang 等，2022。

避开障碍物，Ruihan Yang 等，2022。

自然地运动，Alejandro Escontrela 等，2022。

训练；运动捕捉数据 → 运动学重定向 → 运动先验奖励；环境；策略；任务；sₜ、aₜ、vₜ、rₜ、rₜˢ、rₜᵍ；+1、−1。

《利用跨模态 Transformer 端到端学习视觉引导的四足运动》。

Ruihan Yang*¹、Minghao Zhang*²、Nicklas Hansen¹、Huazhe Xu³、Xiaolong Wang¹。

¹加利福尼亚大学圣迭戈分校；²清华大学；³加利福尼亚大学伯克利分校。

ICLR 2022。

论文；arXiv；视频；代码。

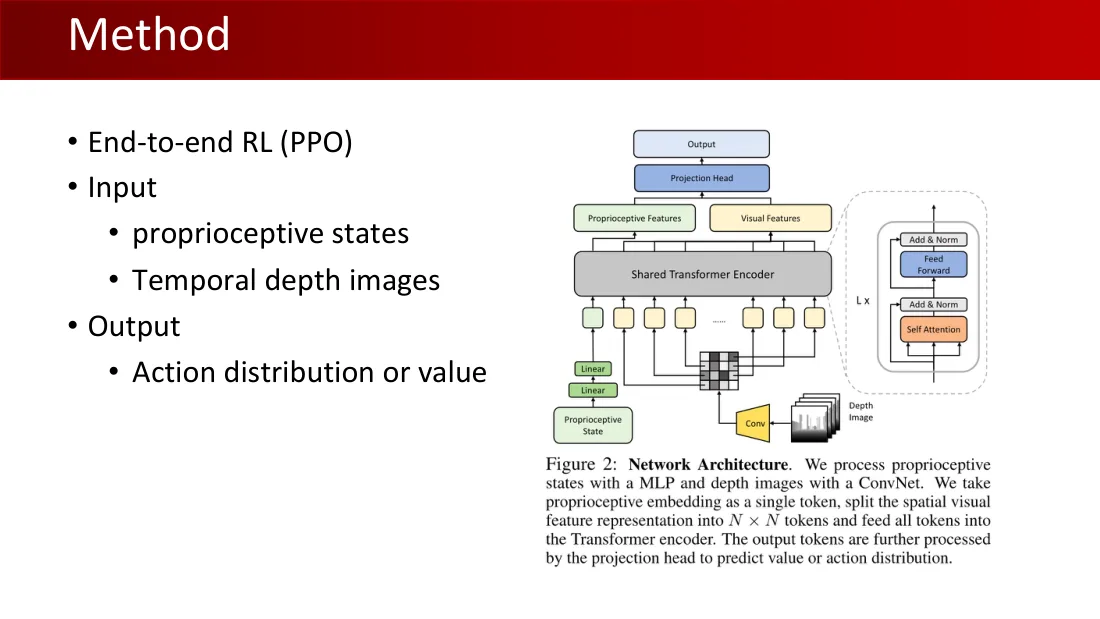

• 端到端强化学习（PPO）。
• 输入：
  • 本体感知状态。
  • 时序深度图像。
• 输出：
  • 动作分布或价值。

本体感知状态 → 线性层 → 线性层；深度图像 → 卷积；共享 Transformer 编码器；本体感知特征；视觉特征；投影头；输出。

Transformer 层（L 次）：自注意力 → 加和与归一化 → 前馈 → 加和与归一化。

图 2：网络架构。我们用多层感知机处理本体感知状态，用卷积网络处理深度图像。将本体感知嵌入作为一个 token，将空间视觉特征表示划分成 N×N 个 token，再把所有 token 输入 Transformer 编码器。输出 token 进一步经过投影头处理，以预测价值或动作分布。

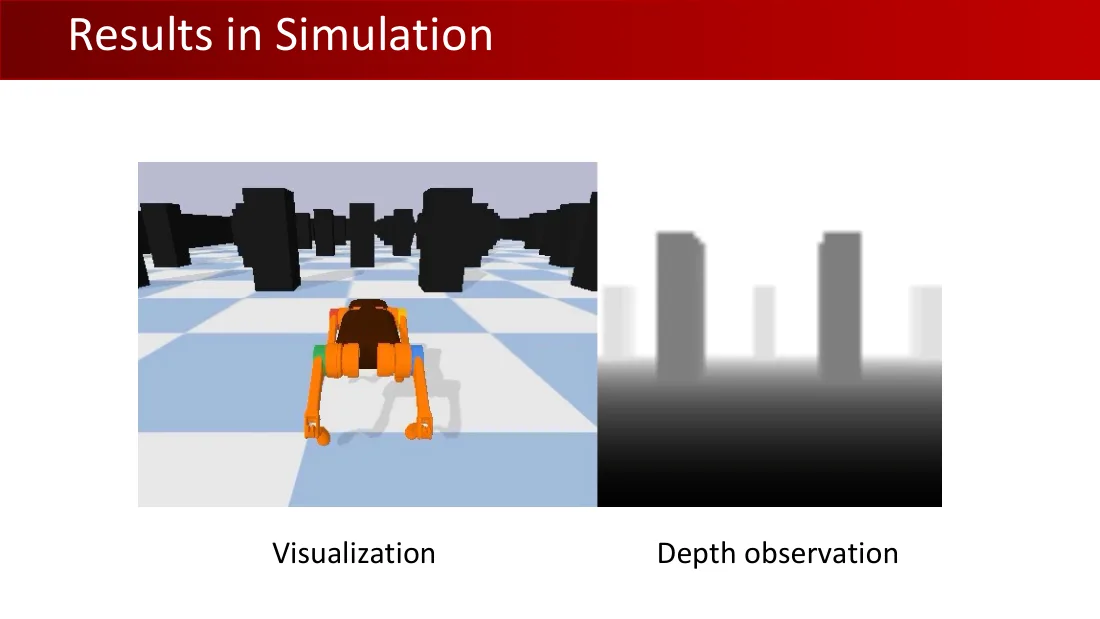

可视化；深度观测。

室内；室外。

• 主要区别。

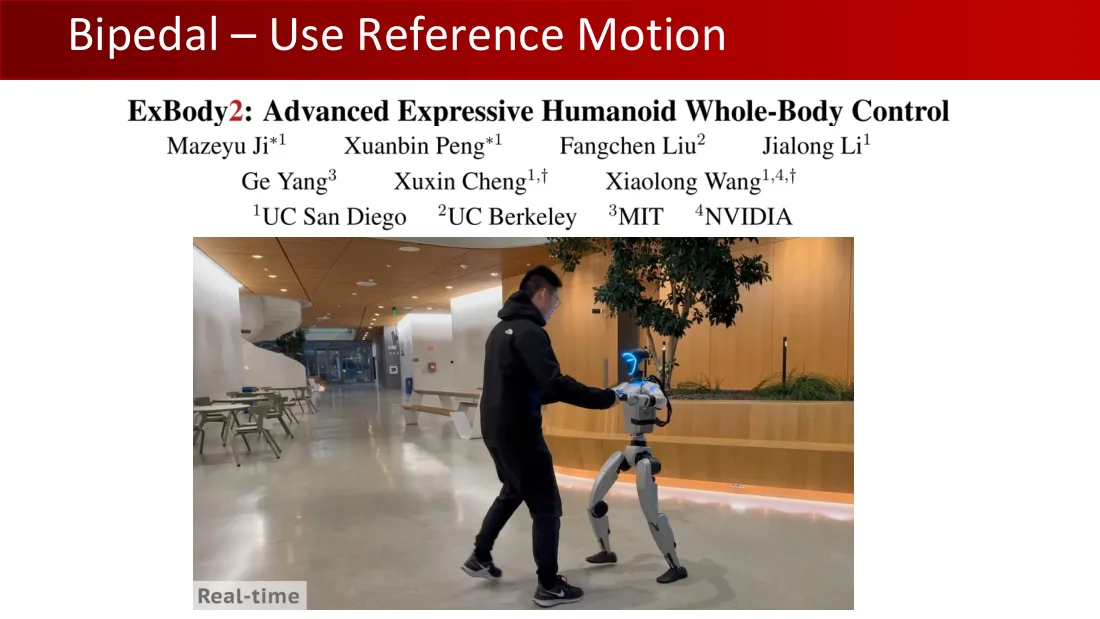

《ExBody2：先进的富有表现力的人形机器人全身控制》。

Mazeyu Ji*¹、Xuanbin Peng*¹、Fangchen Liu²、Jialong Li¹、Ge Yang³、Xuxin Cheng¹†、Xiaolong Wang¹⁴†。

¹加利福尼亚大学圣迭戈分校；²加利福尼亚大学伯克利分校；³麻省理工学院；⁴NVIDIA。

实时。

《人形机器人箱子运动操作的仿真到现实学习》。

Jeremy Dao、Helei Duan、Alan Fern。

“我们在仿真中成功学习了拾取箱子的策略。”

《拥抱碰撞：通过人形机器人跟随实现可部署、无需预知接触的动作》。

Ziwen Zhuang；Hang Zhao；清华大学交叉信息研究院；上海期智研究院。

无图像。

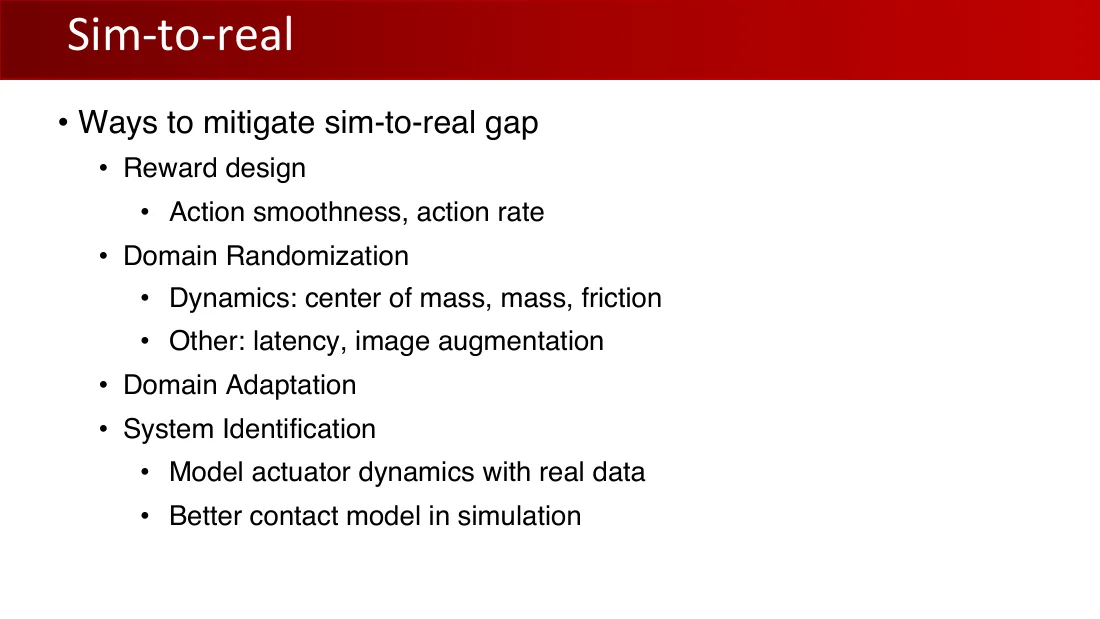

• 缩小仿真到现实差距的方法：
  • 奖励设计：动作平滑度、动作变化率。
  • 域随机化：动力学方面——质心、质量、摩擦；其他方面——延迟、图像增强。
  • 域适应。
  • 系统辨识：利用真实数据对执行器动力学建模；在仿真中使用更好的接触模型。

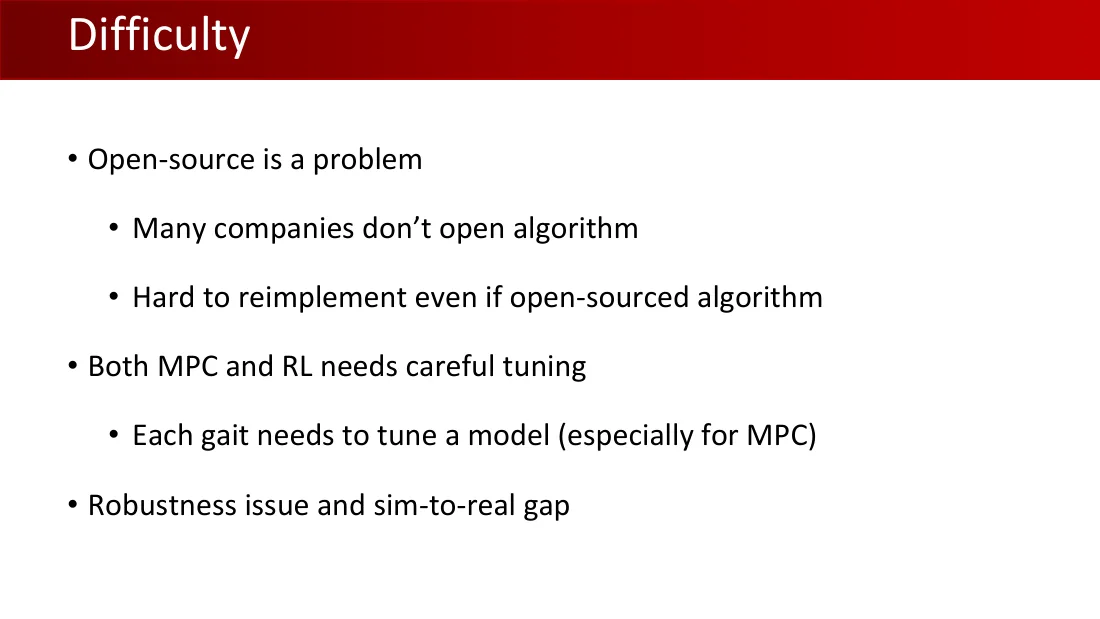

• 开源是一个问题。
  • 许多公司不公开算法。
  • 即便算法开源，也很难重新实现。
• MPC 和强化学习都需要仔细调参。
  • 每种步态都需要调一个模型，尤其是 MPC。
• 鲁棒性问题与仿真到现实差距。

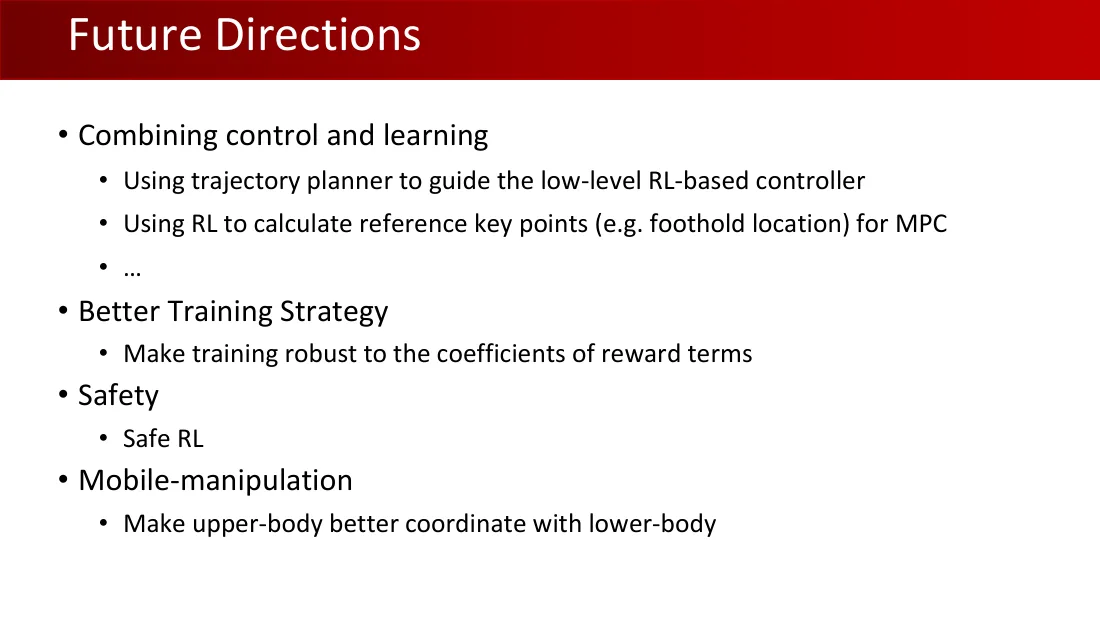

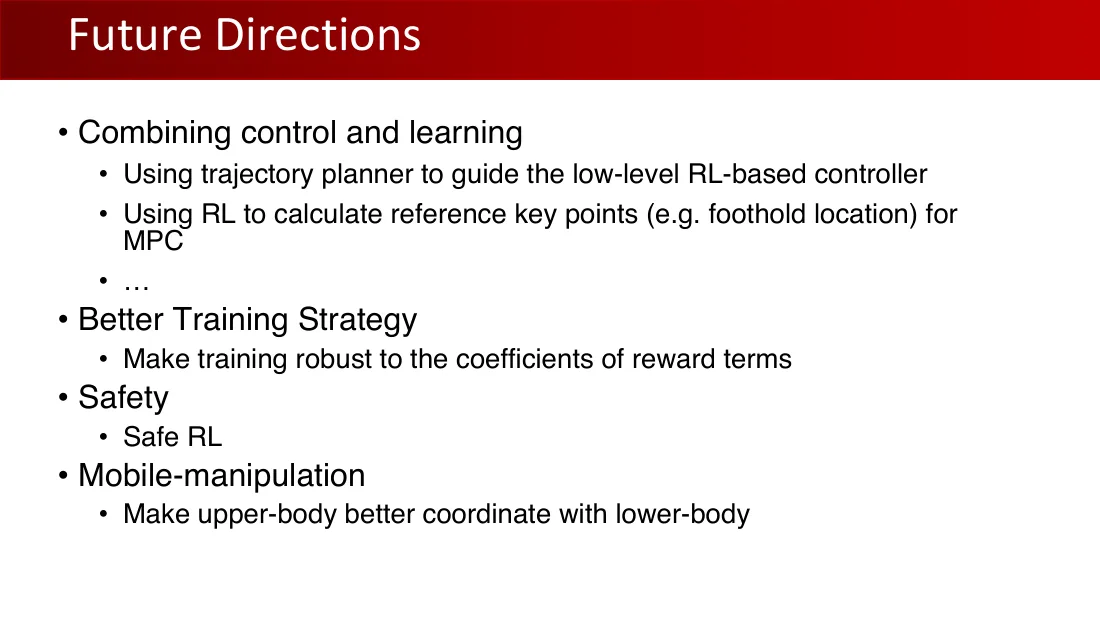

• 结合控制与学习。
  • 使用轨迹规划器指导基于强化学习的底层控制器。
  • 利用强化学习为 MPC 计算参考关键点，例如落足位置。
  • ……
• 更好的训练策略。
  • 让训练对奖励项系数具有鲁棒性。
• 安全性。
  • 安全强化学习。
• 移动操作。
  • 让上半身与下半身更好地协调。

代码库

• Unitree RL GYM：https://github.com/unitreerobotics/unitree_rl_gym
• Legged GYM：https://github.com/leggedrobotics/legged_gym

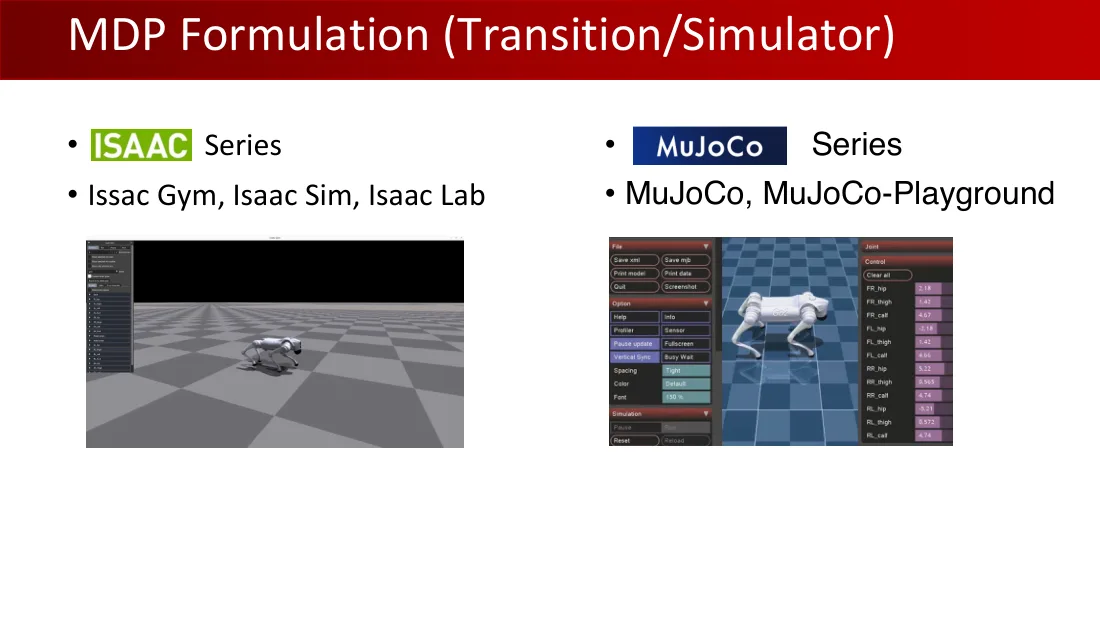

• MuJoCo Playground：https://github.com/google-deepmind/mujoco_playground

论文：四足运动

• 《基于学习的足式运动：研究现状与未来展望》。
• 《利用大规模并行深度强化学习在几分钟内学会行走》。
• 《DreamWaQ：通过深度强化学习与隐式地形想象学习鲁棒四足运动》。
• 《利用自我中心视觉在具有挑战性的地形中实现足式运动》。
• 《ANYmal 跑酷：为四足机器人学习敏捷导航》。
• 《用这些方式行走：通过多种行为调节机器人控制以实现泛化》。

论文

• 四足运动：
  • 《学习可变形地形上的四足运动》。
  • 《足式机器人的高数据效率强化学习》。
• 四足运动操作：
  • 《足式运动操作的视觉全身控制》。
• 双足运动：
  • 《用于双足运动的深度强化学习：简要综述》。
  • 《ExBody2：先进的富有表现力的人形机器人全身控制》。
  • 《用于多样、动态且鲁棒的双足运动控制的强化学习》。
  • 《理解学习鲁棒人形机器人运动中的关键估计》。
  • 《伯克利人形机器人：基于学习的控制研究平台》。

• 同策略。
• 将抓取任务划分为连续的阶段：
  • 调整末端执行器朝向、接近目标、闭合夹爪。
  • 这样可以简化奖励设计，并使人更容易控制机器人。

复杂运动 → 子运动片段 1／2／3 → 子运动 1（任务 1）、子运动 2（任务 2）、子运动 3（任务 3）、子运动 4（任务 4）、子运动 5（任务 5）、……。

D. Kawakami、R. Ishikawa、M. Roxas、Y. Sato、T. Oishi，《利用与奖励一致的示范学习 6 自由度抓取》，ICRA 2021。

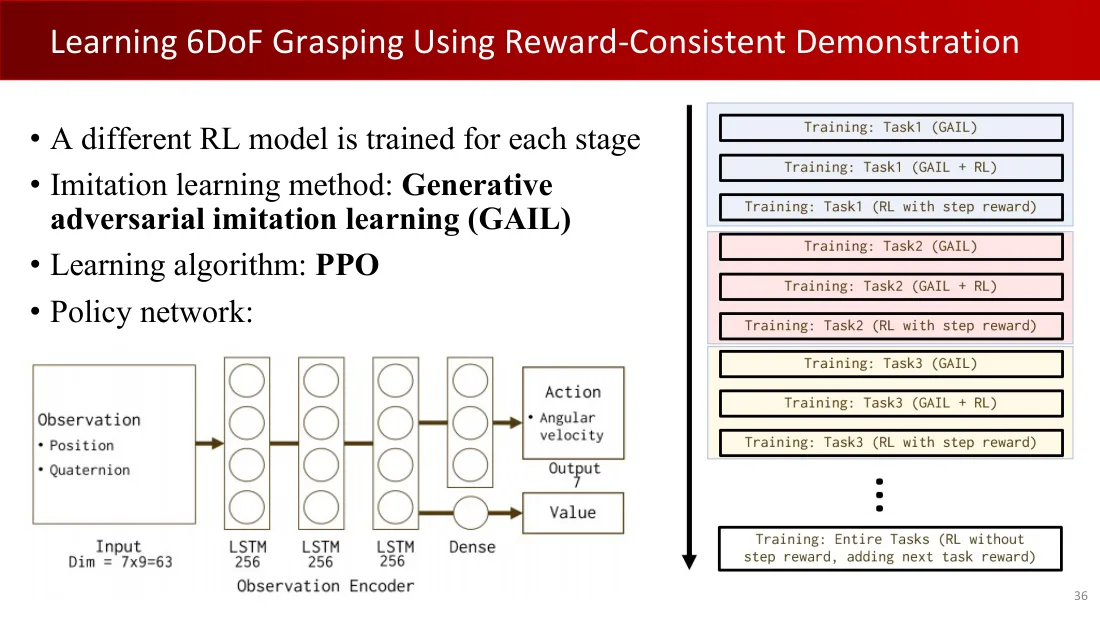

• 为每个阶段训练不同的强化学习模型。
• 模仿学习方法：生成式对抗模仿学习（GAIL）。
• 学习算法：PPO。
• 策略网络。

观测：位置、四元数。输入维度 = 7×9 = 63。

观测编码器：LSTM 256 → LSTM 256 → LSTM 256 → 全连接层。

输出 7；动作：角速度；价值。

训练任务 1：GAIL → GAIL + 强化学习 → 带阶段奖励的强化学习。

训练任务 2：GAIL → GAIL + 强化学习 → 带阶段奖励的强化学习。

训练任务 3：GAIL → GAIL + 强化学习 → 带阶段奖励的强化学习；……。

训练完整任务：强化学习，不使用阶段奖励，添加下一任务的奖励。

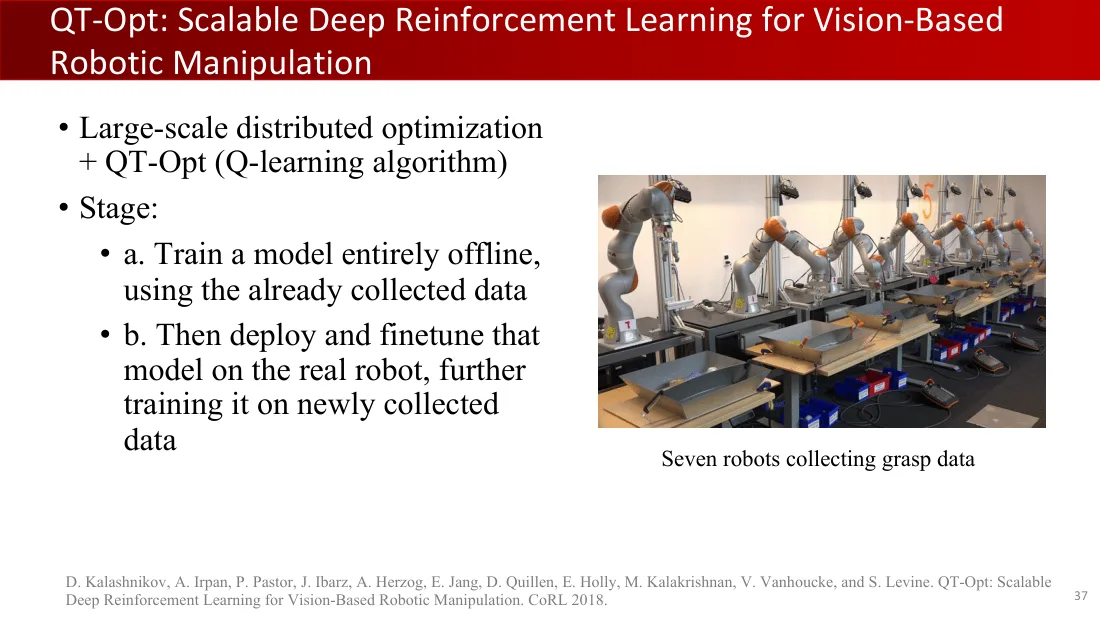

• 大规模分布式优化 + QT-Opt（Q 学习算法）。
• 阶段：
  • a. 利用已收集的数据，完全离线训练一个模型。
  • b. 将模型部署到真实机器人上并微调，利用新收集的数据进一步训练。

7 台机器人收集抓取数据。

D. Kalashnikov、A. Irpan、P. Pastor、J. Ibarz、A. Herzog、E. Jang、D. Quillen、E. Holly、M. Kalakrishnan、V. Vanhoucke、S. Levine，《QT-Opt：用于视觉机器人操作的可扩展深度强化学习》，CoRL 2018。

QT-Opt 的分布式强化学习基础设施

• 状态—动作—奖励元组从离线存储的数据中加载，也从在线真实机器人数据采集中推送过来。
• Bellman 更新任务采样状态转移并生成训练样本，训练线程则更新 Q 函数的参数。

全部历史实验保存的数据：{(sᵢ,aᵢ,s′ᵢ)}ᵢ；实时数据采集。

训练缓冲区：异策略 (s,a,s′,r)；同策略 (s,a,s′,r)；带标签 (s,a,Q_T(s,a))。

Bellman 更新器：计算 Q_T(s,a) = r + max_a′ Q_θ(s′,a′)。

训练线程：min_θ ‖Q_θ(s,a)−Q_T(s,a)‖²；Q_θ；s；a。

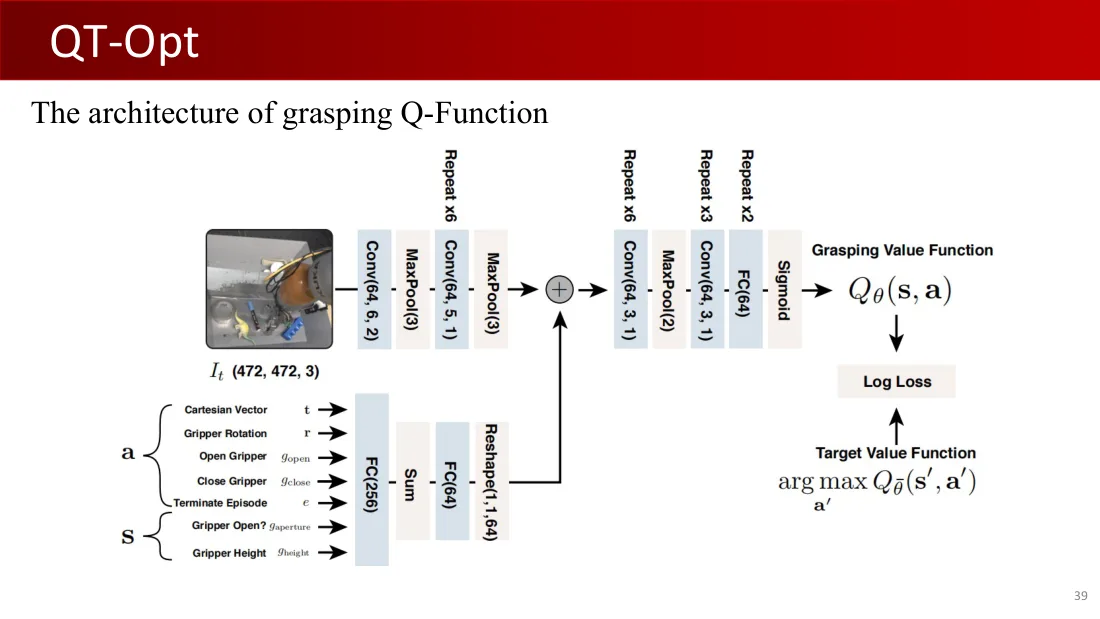

抓取 Q 函数的架构

图像 Iₜ（472,472,3）→ 卷积（64,6,2）→ 最大池化（3）→ 卷积（64,5,1），重复 6 次 → 最大池化（3）。

动作 a：笛卡尔向量 t；夹爪旋转 r；打开夹爪 g_open；闭合夹爪 g_close；终止回合 e。

状态 s：夹爪是否打开？g_aperture；夹爪高度 g_height。

全连接（256）→ 求和 → 全连接（64）→ 重塑（1,1,64）。

两分支相加 → 卷积（64,3,1），重复 6 次 → 最大池化（2）→ 卷积（64,3,1），重复 3 次 → 全连接（64），重复 2 次 → Sigmoid。

抓取价值函数 Q_θ(s,a)；对数损失；目标价值函数 argmax_a′ Q_θ⁻(s′,a′)。

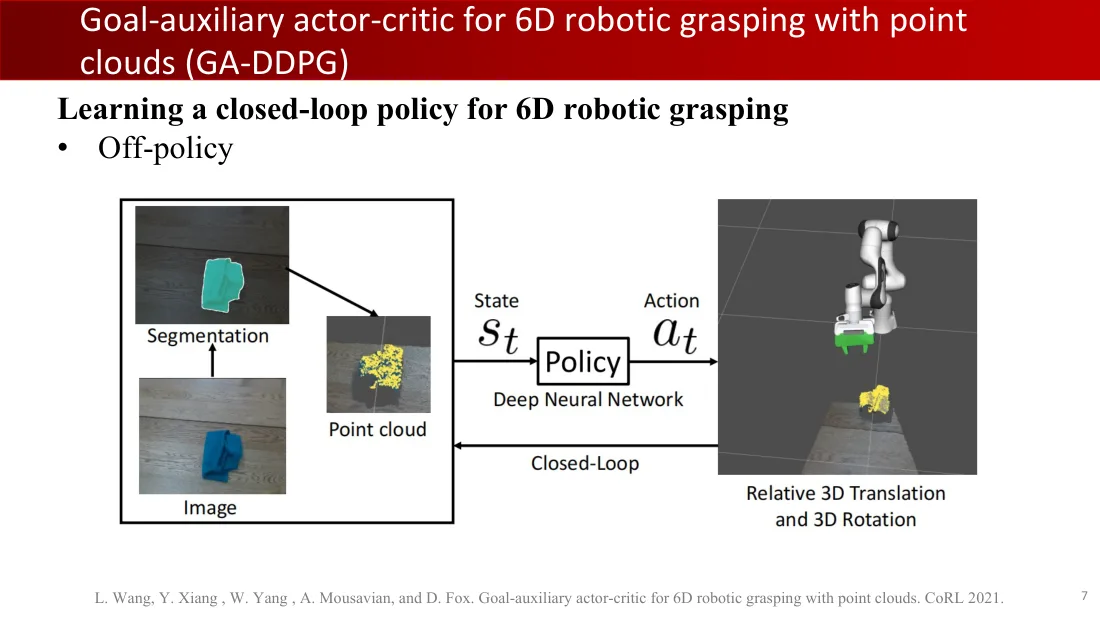

学习用于 6D 机器人抓取的闭环策略。

• 异策略。

图像 → 分割 → 点云 → 状态 sₜ → 策略（深度神经网络）→ 动作 aₜ → 相对三维平移与三维旋转；闭环。

L. Wang、Y. Xiang、W. Yang、A. Mousavian、D. Fox，《用于点云 6D 机器人抓取的目标辅助 Actor–Critic》，CoRL 2021。

深度确定性策略梯度（DDPG）

• Actor–Critic 算法。
• Actor：学习策略 π_θ(s)。
• Critic：近似 Q 函数 Q_φ(s,a)。
• 经验回放缓冲区：D = {(s,a,r,s₀)}；从中采样的样本用于交替优化 Actor 与 Critic。
• 最小化：E_(s,a,r,s′)∼D [½(Q_φ(s,a)−(r+γQ_φ(s′,π_θ(s′))))²]。
• 确定性策略 π_θ 通过 max_θ E_s∼D [Q_φ(s,π_θ(s))] 进行训练，以最大化学得的 Q 函数。

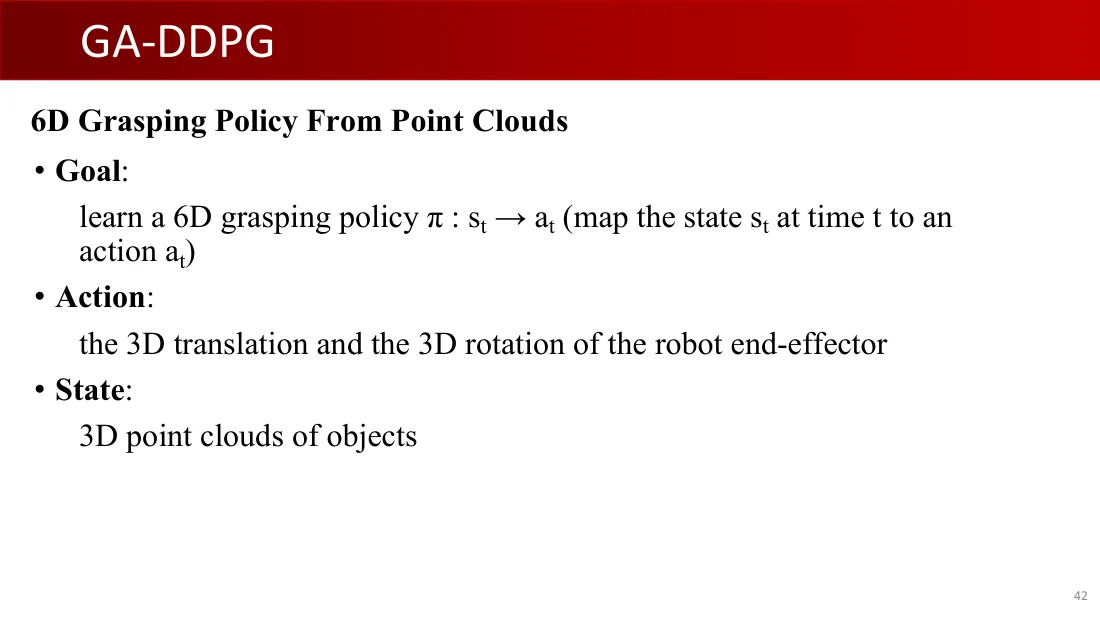

从点云学习 6D 抓取策略

• 目标：学习 6D 抓取策略 π:sₜ→aₜ，将时刻 t 的状态 sₜ 映射为动作 aₜ。
• 动作：机器人末端执行器的三维平移与三维旋转。
• 状态：物体的三维点云。

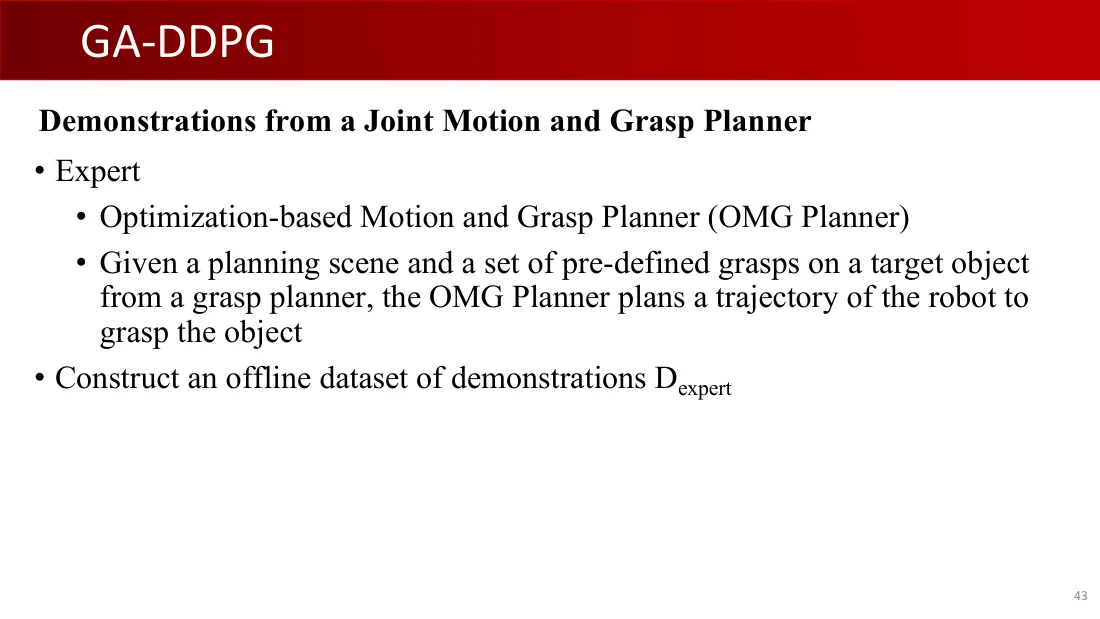

来自联合运动与抓取规划器的示范

• 专家：
  • 基于优化的运动与抓取规划器（OMG Planner）。
  • 给定一个规划场景和由抓取规划器提供的目标物体预定义抓取集合，OMG Planner 规划机器人抓取该物体的轨迹。
• 构建离线示范数据集 D_expert。

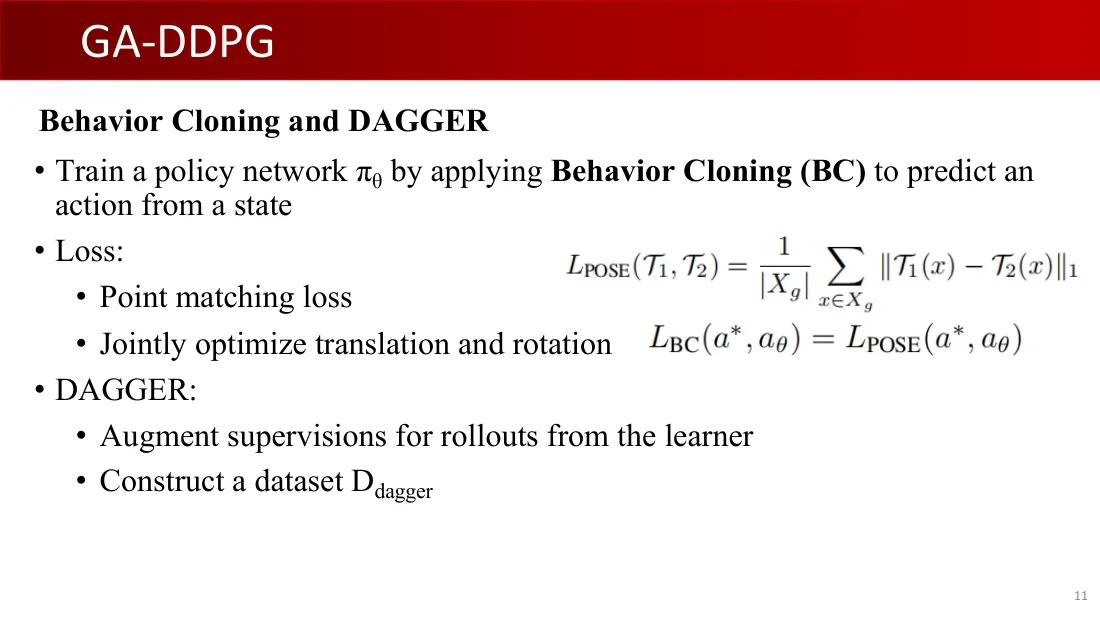

行为克隆与 DAGGER

• 通过行为克隆（BC）训练策略网络 π_θ，从状态预测动作。
• 损失：
  • 点匹配损失。
  • 联合优化平移与旋转。

L_POSE(T₁,T₂) = (1/∣X_g∣) Σ_x∈X_g ‖T₁(x)−T₂(x)‖₁。

L_BC(a*,a_θ) = L_POSE(a*,a_θ)。

• DAGGER：
  • 为学习者策略生成的轨迹增加监督。
  • 构建数据集 D_dagger。

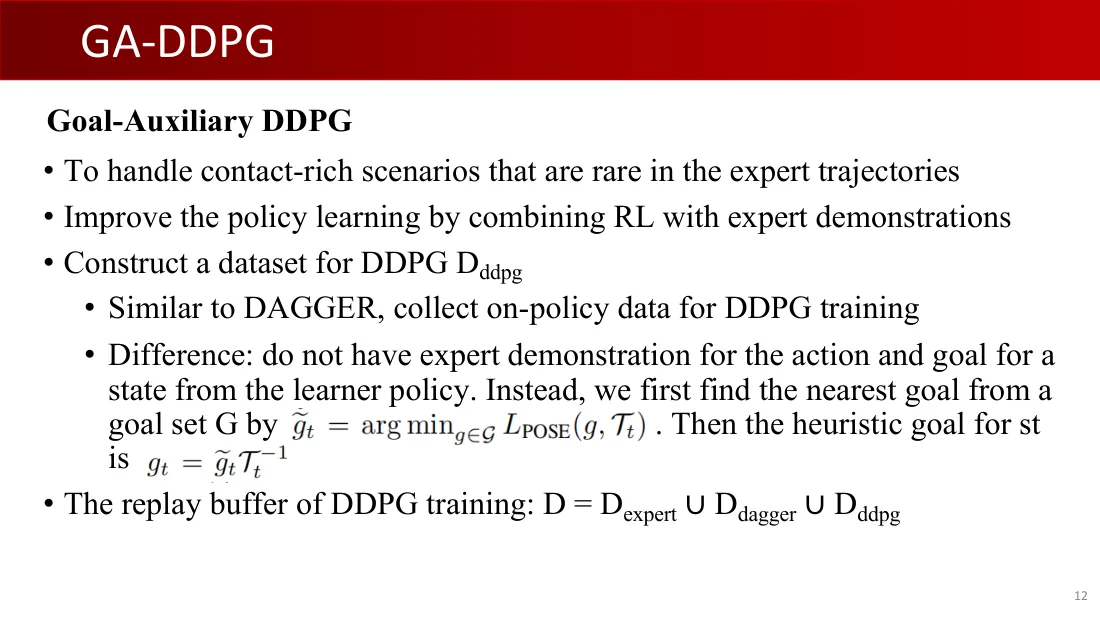

目标辅助 DDPG

• 处理专家轨迹中很少出现的密集接触场景。
• 结合强化学习与专家示范，改进策略学习。
• 为 DDPG 构建数据集 D_ddpg。
  • 与 DAGGER 类似，为 DDPG 训练收集同策略数据。
  • 区别：对于学习者策略产生的状态，没有动作与目标的专家示范。替代做法是先从目标集合 G 中，通过 g̃ₜ = argmin_g∈G L_POSE(g,Tₜ) 找到最近的目标。然后状态 sₜ 的启发式目标为 gₜ = g̃ₜTₜ⁻¹。
• DDPG 训练的经验回放缓冲区：D = D_expert ∪ D_dagger ∪ D_ddpg。

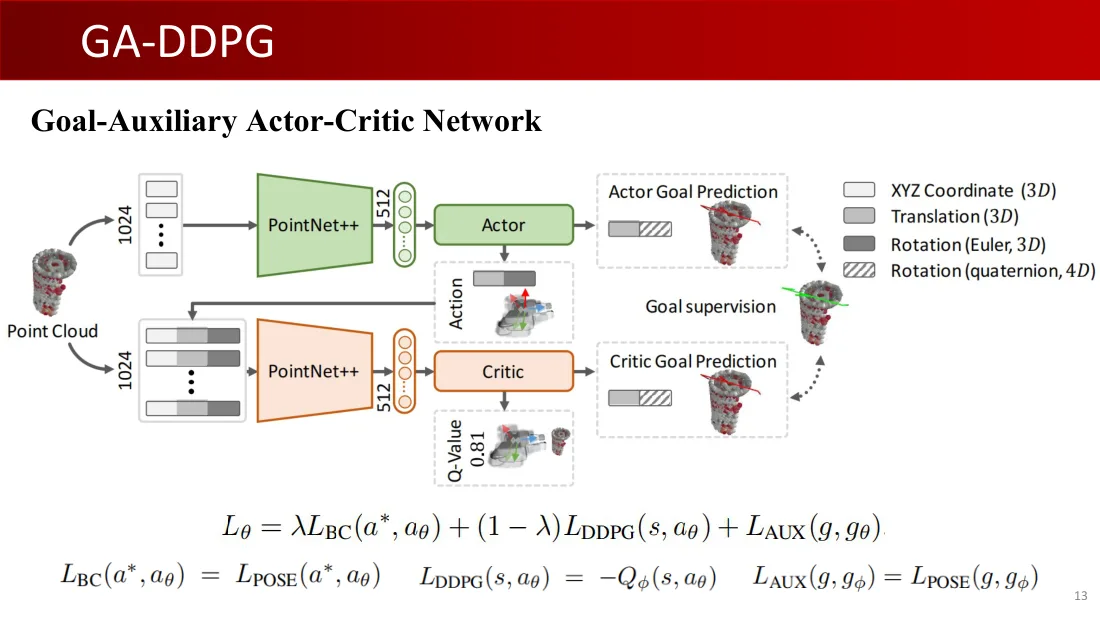

目标辅助 Actor–Critic 网络

点云；1,024；PointNet++；512；Actor；动作；Actor 目标预测；目标监督；Critic；Critic 目标预测；Q 值 0.81。

图例：XYZ 坐标（3D）；平移（3D）；旋转（欧拉角，3D）；旋转（四元数，4D）。

L_θ = λL_BC(a*,a_θ) + (1−λ)L_DDPG(s,a_θ) + L_AUX(g,g_θ)。

L_BC(a*,a_θ) = L_POSE(a*,a_θ)；L_DDPG(s,a_θ) = −Q_φ(s,a_θ)；L_AUX(g,g_φ) = L_POSE(g,g_φ)。

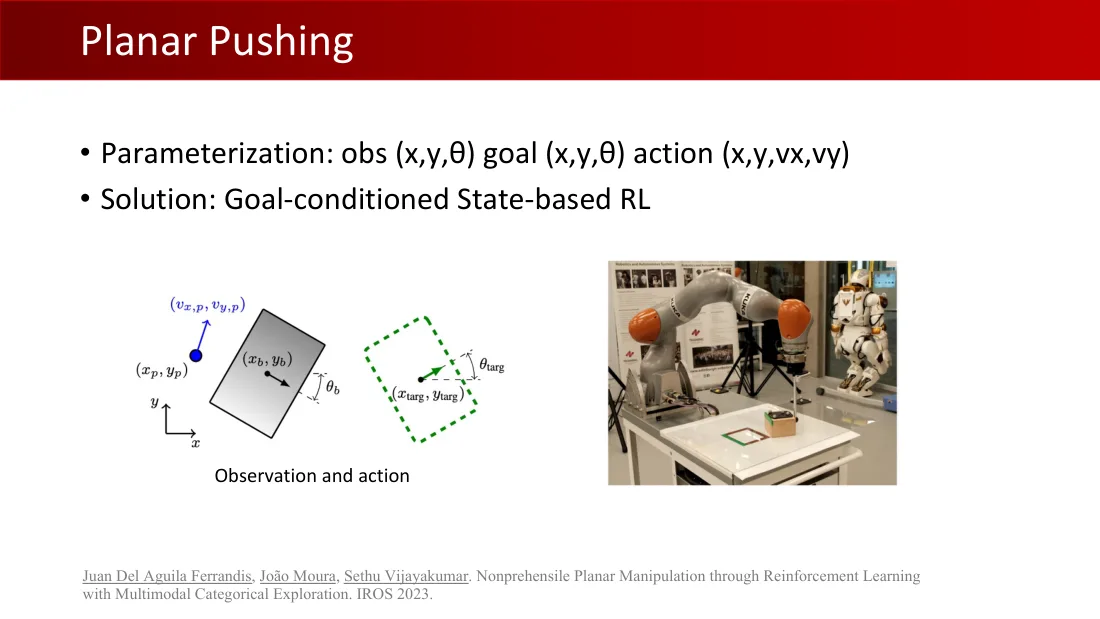

• 参数化：观测 (x,y,θ)，目标 (x,y,θ)，动作 (x,y,vₓ,vᵧ)。
• 解决方案：以目标为条件、基于状态的强化学习。

观测与动作：(xₚ,yₚ)、(vₓ,ₚ,vᵧ,ₚ)、(x_b,y_b)、θ_b、(x_targ,y_targ)、θ_targ；x、y。

Juan Del Aguila Ferrandis、João Moura、Sethu Vijayakumar，《通过强化学习与多模态类别探索实现非抓持平面操作》，IROS 2023。

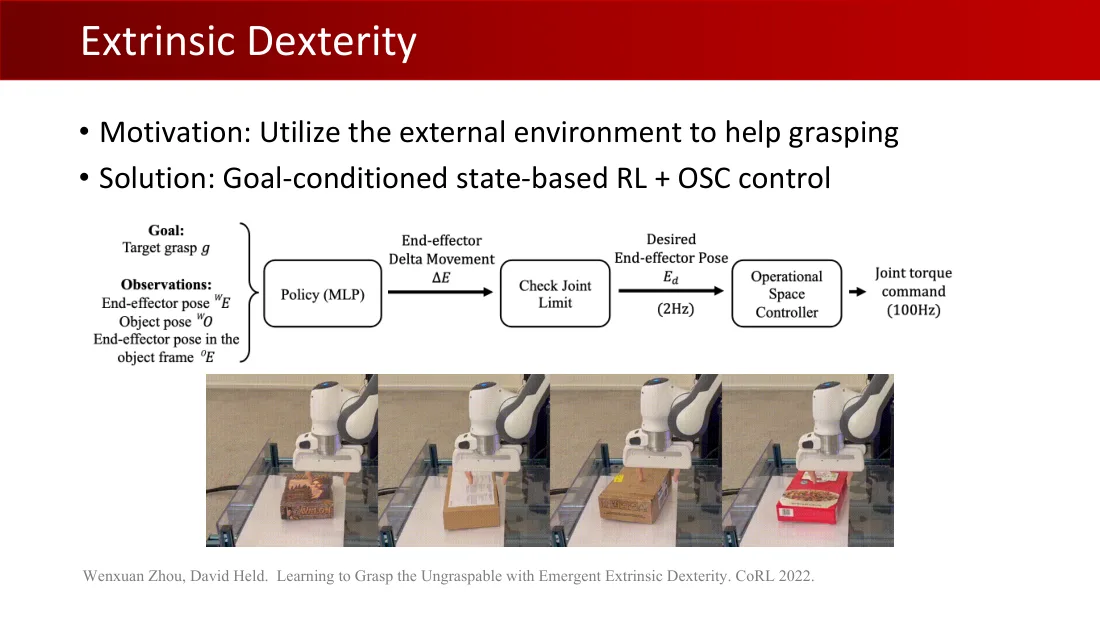

• 动机：利用外部环境帮助抓取。
• 解决方案：以目标为条件、基于状态的强化学习 + 操作空间控制（OSC）。

目标：目标抓取 g。观测：末端执行器位姿 ʷE；物体位姿 ʷO；物体坐标系中的末端执行器位姿 ᵒE。

策略（MLP）→ 末端执行器增量运动 ΔE → 检查关节限制 → 期望末端执行器位姿 E_d（2 Hz）→ 操作空间控制器 → 关节力矩指令（100 Hz）。

Wenxuan Zhou、David Held，《通过涌现的外部灵巧性学习抓取不可抓取物体》，CoRL 2022。

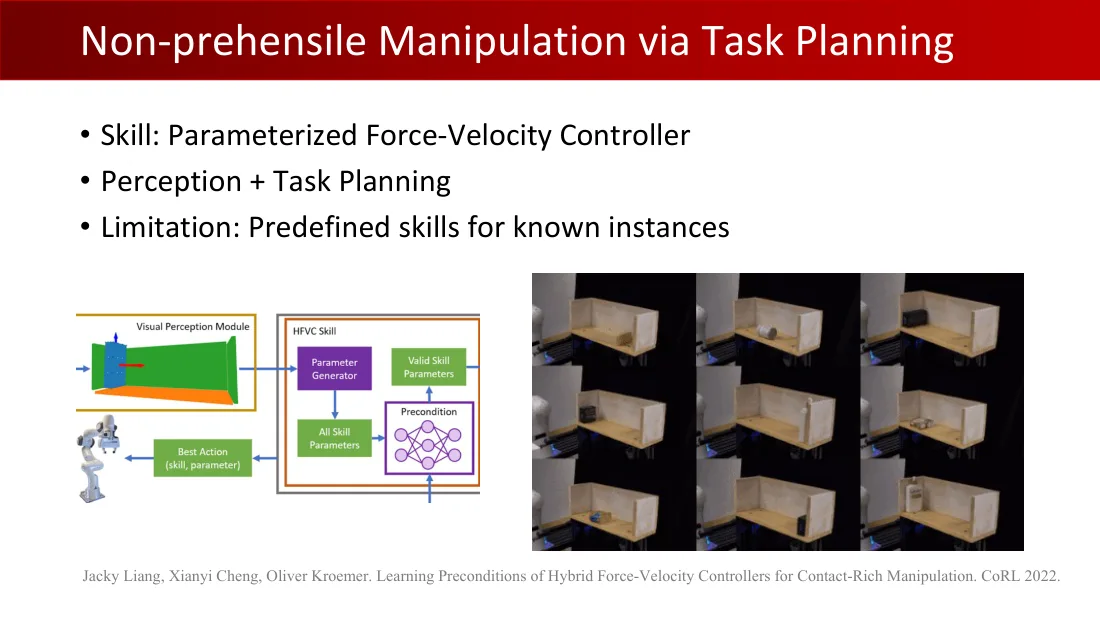

• 技能：参数化的力—速度控制器。
• 感知 + 任务规划。
• 局限：用于已知实例的预定义技能。

视觉感知模块 → 混合力—速度控制（HFVC）技能：参数生成器 → 所有技能参数 → 前置条件 → 有效技能参数 → 最佳动作（技能、参数）。

Jacky Liang、Xianyi Cheng、Oliver Kroemer，《学习密集接触操作中混合力—速度控制器的前置条件》，CoRL 2022。

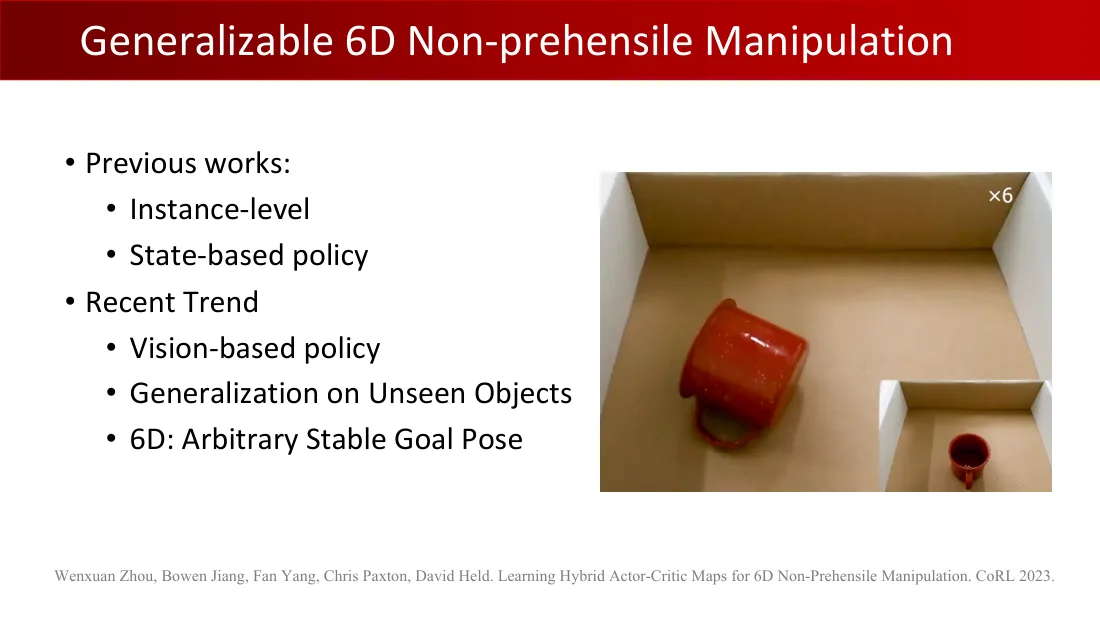

• 以往工作：
  • 实例级。
  • 基于状态的策略。
• 近期趋势：
  • 基于视觉的策略。
  • 泛化到未见物体。
  • 6D：任意稳定目标位姿。

×6。

Wenxuan Zhou、Bowen Jiang、Fan Yang、Chris Paxton、David Held，《为 6D 非抓持操作学习混合 Actor–Critic 映射》，CoRL 2023。

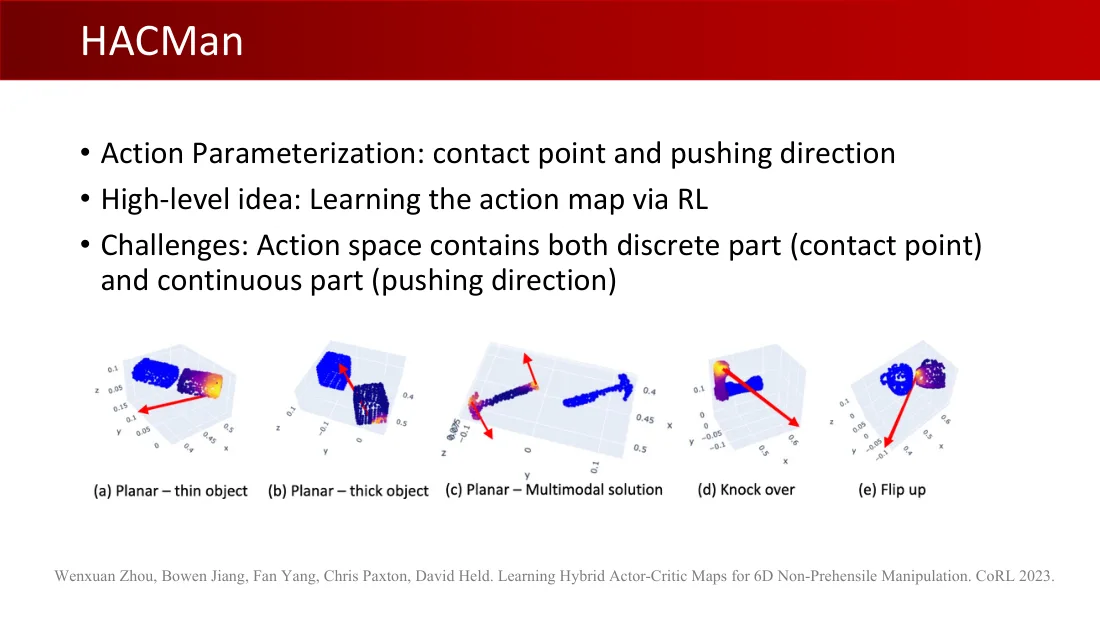

• 动作参数化：接触点与推动方向。
• 核心思想：通过强化学习学习动作映射。
• 挑战：动作空间既包含离散部分（接触点），也包含连续部分（推动方向）。

(a) 平面——薄物体；(b) 平面——厚物体；(c) 平面——多模态解；(d) 推倒；(e) 翻起。

x、y、z；坐标刻度：−0.1、−0.05、0、0.05、0.1、0.15、0.4、0.45、0.5、0.6。

Wenxuan Zhou、Bowen Jiang、Fan Yang、Chris Paxton、David Held，《为 6D 非抓持操作学习混合 Actor–Critic 映射》，CoRL 2023。

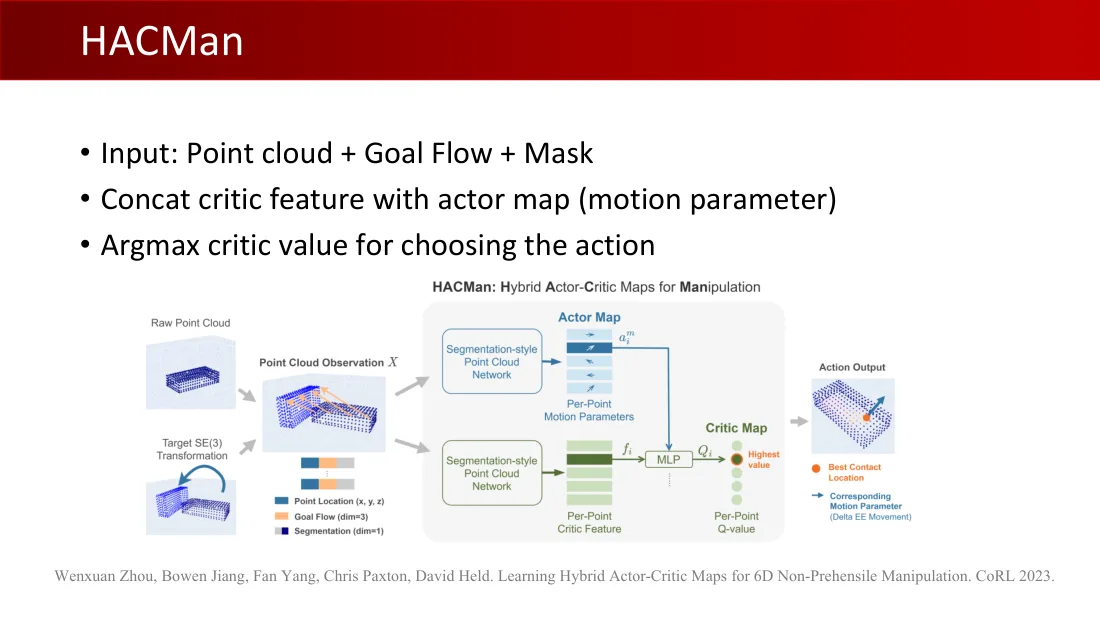

• 输入：点云 + 目标流 + 掩码。
• 将 Critic 特征与 Actor 映射（运动参数）拼接。
• 选择使 Critic 值最大的动作。

HACMan：用于操作的混合 Actor–Critic 映射。

原始点云；目标 SE(3) 变换 → 点云观测 X。

图例：点位置（x,y,z）；目标流（维度 = 3）；分割（维度 = 1）。

分割式点云网络 → Actor 映射：每点运动参数 aᵢᵐ。

分割式点云网络 → 每点 Critic 特征 fᵢ → MLP → Critic 映射：每点 Q 值 Qᵢ；最高值。

动作输出：最佳接触位置；对应运动参数（末端执行器增量运动）。

Wenxuan Zhou、Bowen Jiang、Fan Yang、Chris Paxton、David Held，《为 6D 非抓持操作学习混合 Actor–Critic 映射》，CoRL 2023。

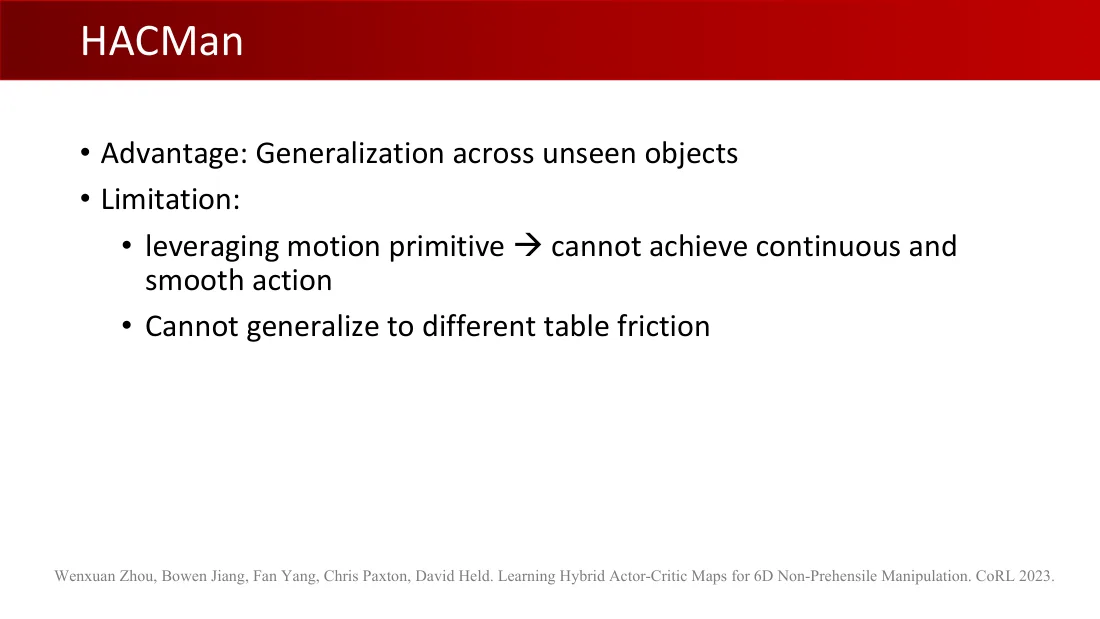

• 优点：可以泛化到未见物体。
• 局限：
  • 利用运动原语，因此无法实现连续、平滑的动作。
  • 无法泛化到不同的桌面摩擦。

Wenxuan Zhou、Bowen Jiang、Fan Yang、Chris Paxton、David Held，《为 6D 非抓持操作学习混合 Actor–Critic 映射》，CoRL 2023。

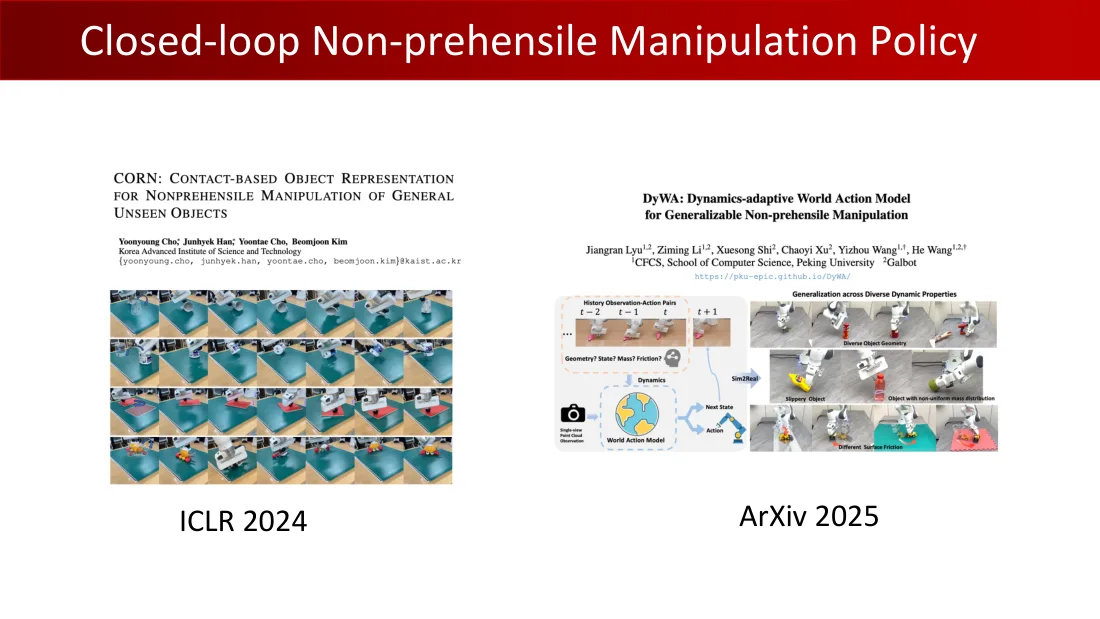

CORN：面向一般未见物体非抓持操作的基于接触的物体表示

Yoonyoung Cho*、Junhyek Han*、Yoontae Cho、Beomjoon Kim；韩国科学技术院。

{yoonyoung.cho, junhyek.han, yoontae.cho, beomjoon.kim}@kaist.ac.kr。

ICLR 2024。

DyWA：用于可泛化非抓持操作的动力学自适应世界动作模型

Jiangran Lyu¹²、Ziming Li¹²、Xuesong Shi²、Chaoyi Xu²、Yizhou Wang¹†、He Wang¹²‡。

¹北京大学计算机学院 CFCS；²Galbot。

https://pku-epic.github.io/DyWA/

历史观测—动作对：t−2、t−1、t、t+1；几何？状态？质量？摩擦？；动力学；单视角点云观测；世界动作模型；下一状态；动作；仿真到现实。

对多种动力学属性的泛化：多样的物体几何；易滑物体；质量分布不均匀的物体；不同表面摩擦。

arXiv 2025。

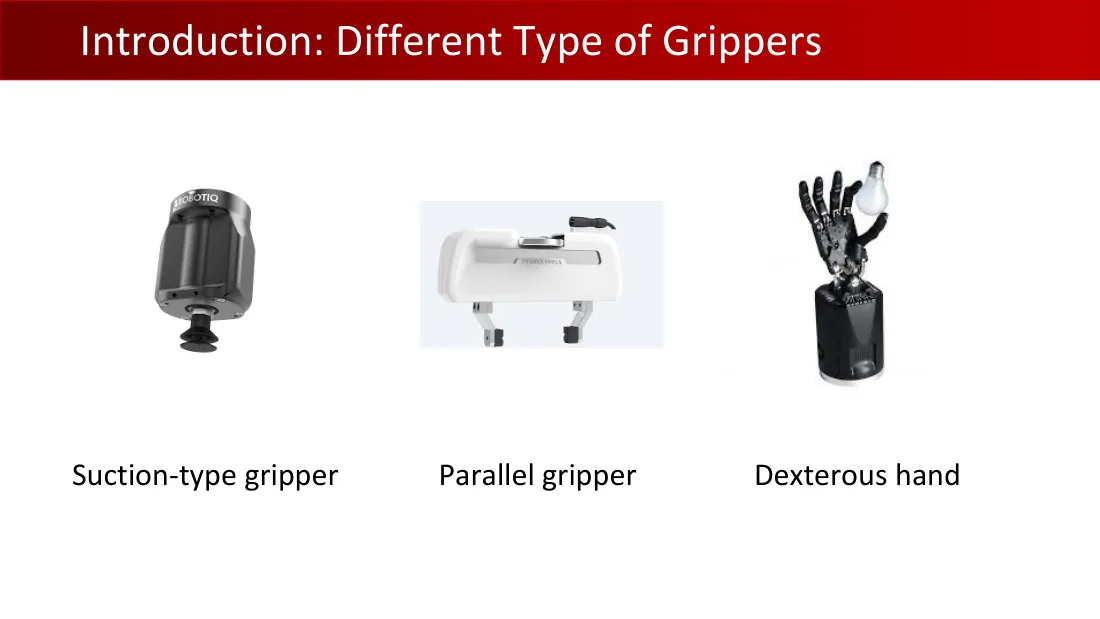

吸盘式抓手；平行夹爪；灵巧手。

• 抓取。
• 物体搬移。
• 手内操作。
• 工具使用：
  • 锤子、剪刀……

只有灵巧手具有完成复杂操作任务的潜力。

Shadow Hand 灵巧手。

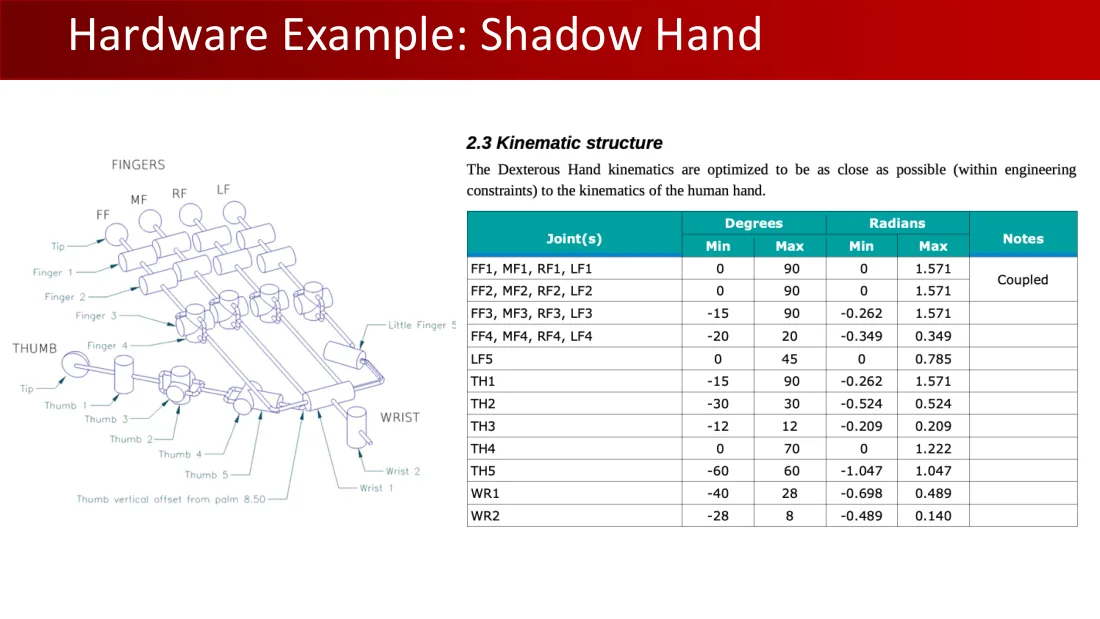

2.3 运动学结构

在工程约束允许的范围内，灵巧手的运动学经过优化，尽可能接近人手的运动学。

手指：FF（食指）、MF（中指）、RF（无名指）、LF（小指）；指尖；手指 1、2、3、4；小指 5；拇指；拇指尖；拇指 1、2、3、4、5；拇指相对手掌的垂直偏移 8.50；腕部；腕 1、腕 2。

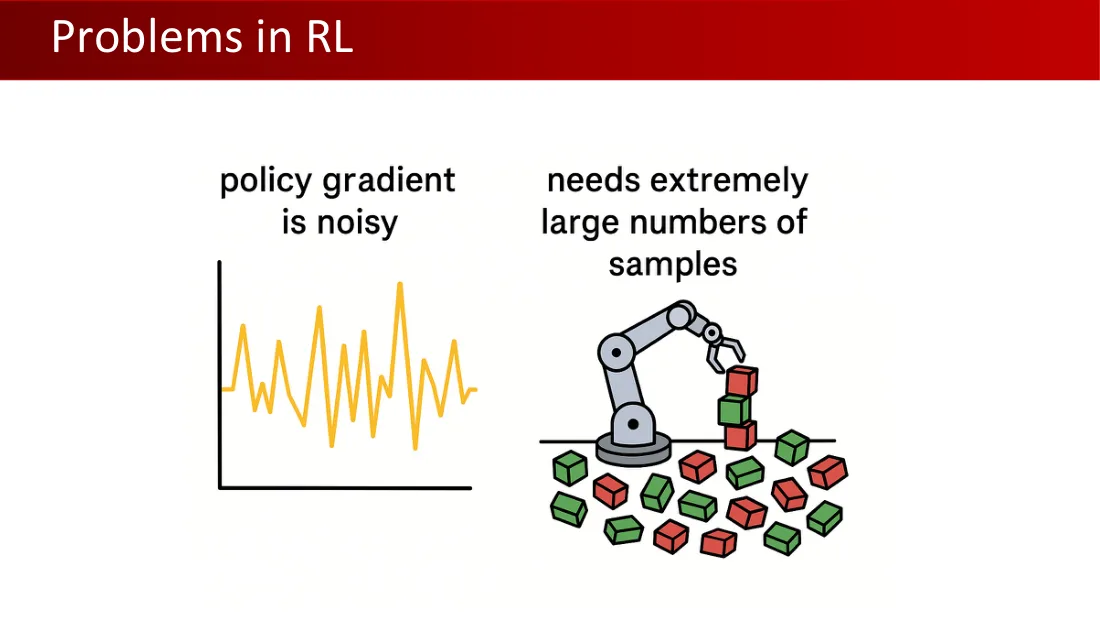

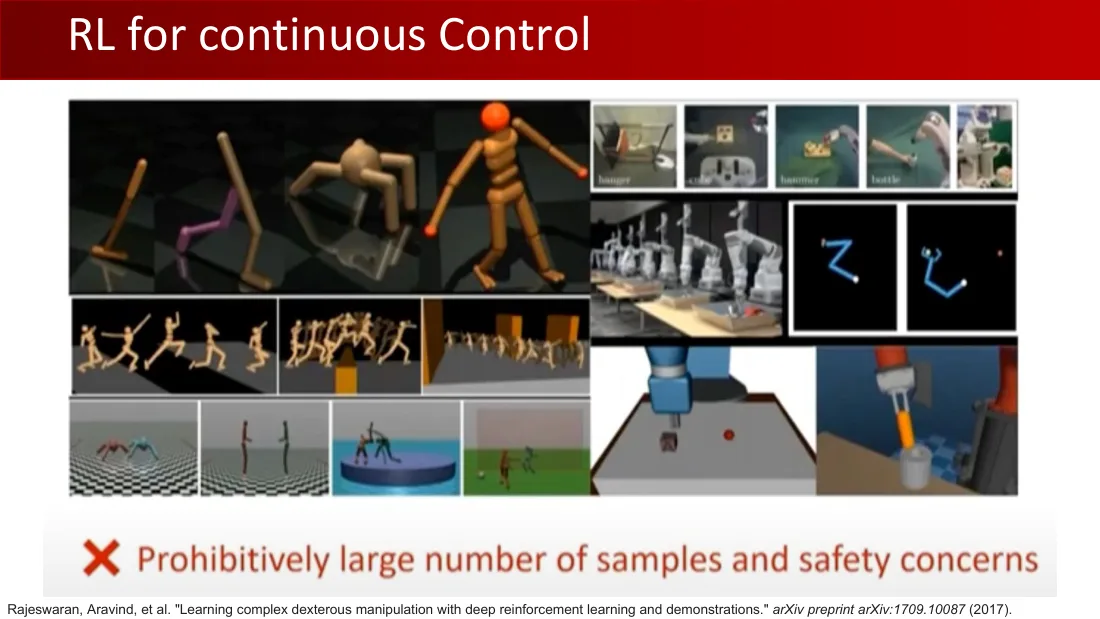

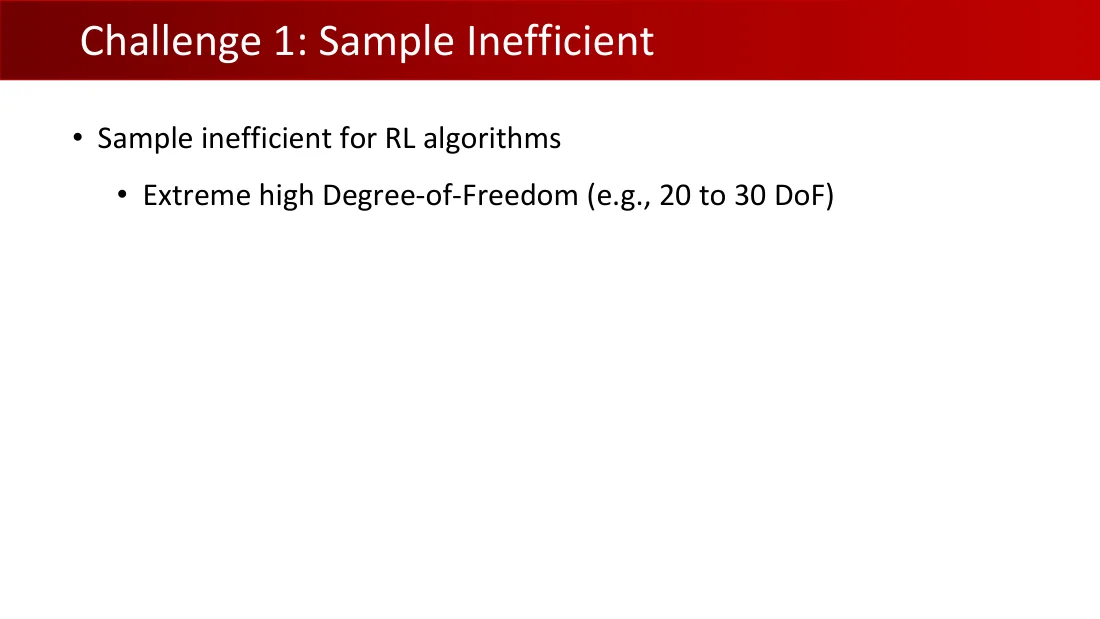

• 强化学习算法的样本效率低。
  • 自由度极高，例如 20–30 个自由度。

× 所需样本数量大到难以承受，并存在安全方面的顾虑。

Aravind Rajeswaran 等，《利用深度强化学习与示范学习复杂灵巧操作》，arXiv:1709.10087，2017。

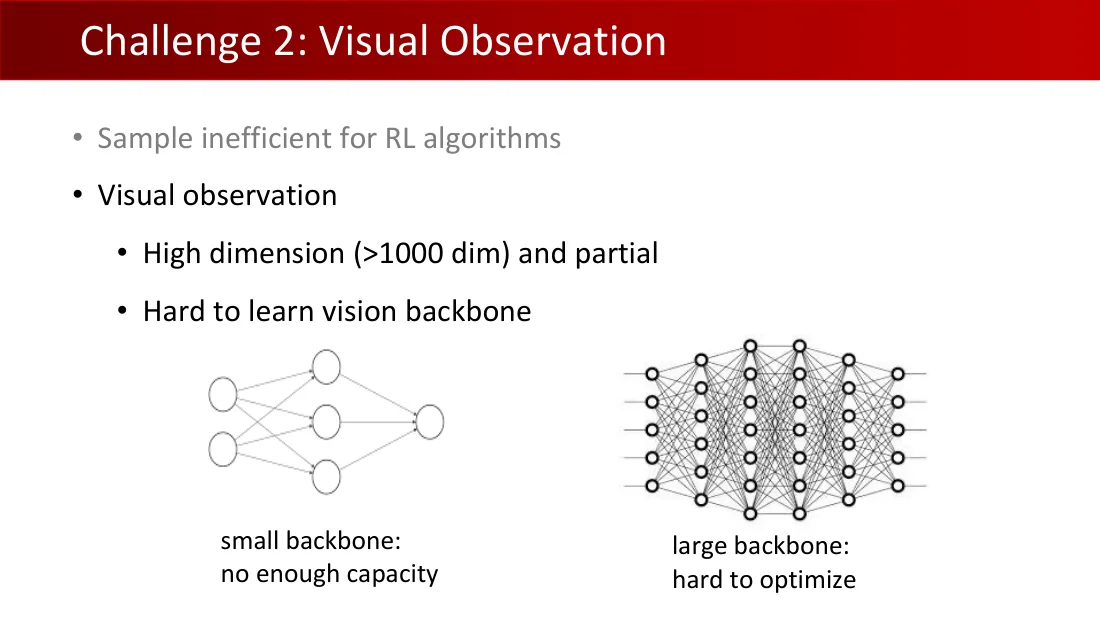

• 强化学习算法的样本效率低。
• 视觉观测：
  • 维度高（超过 1,000 维），且只能部分观测。
  • 视觉骨干网络难以学习。

小骨干网络：容量不足。大骨干网络：难以优化。

• 强化学习算法的样本效率低。
• 视觉观测。
• 仿真到现实差距：
  • 直接在真实世界学习，成本难以承受。
  • 密集接触任务难以准确仿真。

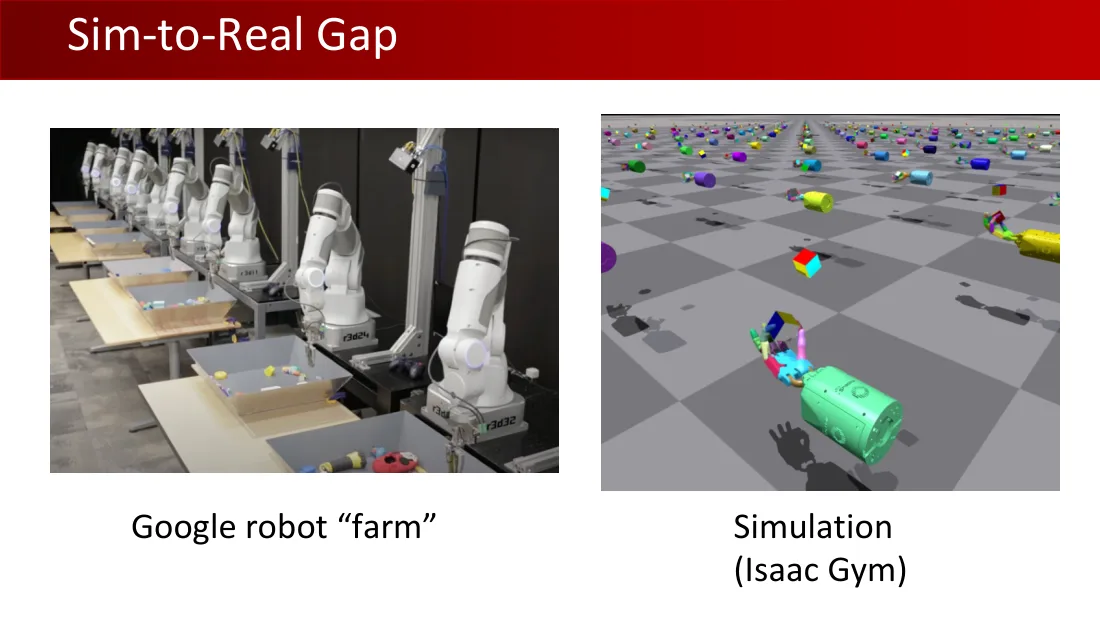

Google 机器人“农场”；仿真（Isaac Gym）。

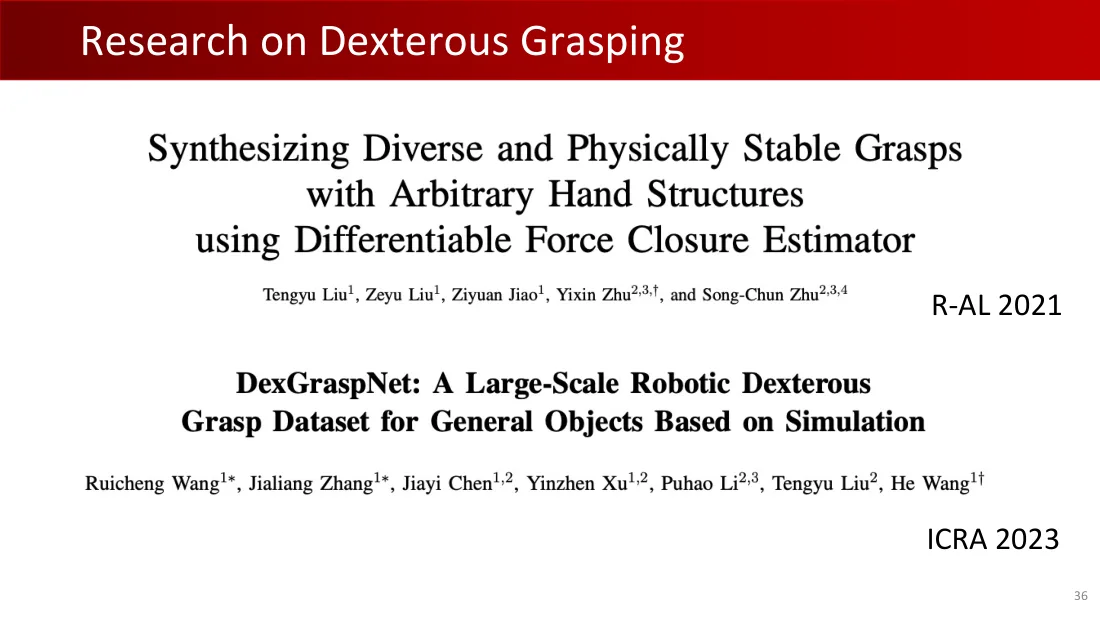

《利用可微力封闭估计器，为任意手结构合成多样且物理稳定的抓取》。

Tengyu Liu¹、Zeyu Liu¹、Ziyuan Jiao¹、Yixin Zhu²³†、Song-Chun Zhu²³⁴；R-AL 2021。

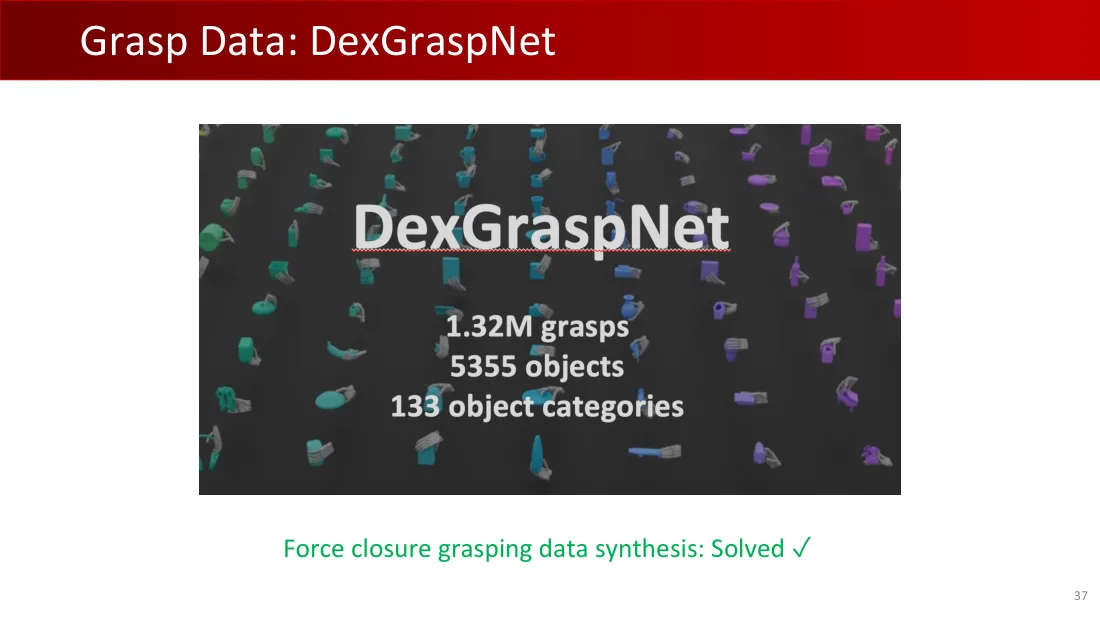

《DexGraspNet：基于仿真的通用物体大规模机器人灵巧抓取数据集》。

Ruicheng Wang¹*、Jialiang Zhang¹*、Jiayi Chen¹²、Yinzhen Xu¹²、Puhao Li²³、Tengyu Liu²、He Wang¹†；ICRA 2023。

• 挑战 1：样本效率低。
  • 强化学习 + 模仿学习。
  • ……
• 挑战 2：视觉观测。
  • 教师—学生蒸馏。
  • ……
• 挑战 3：仿真到现实差距。
  • 域随机化。
  • 基于模型的强化学习。
  • ……

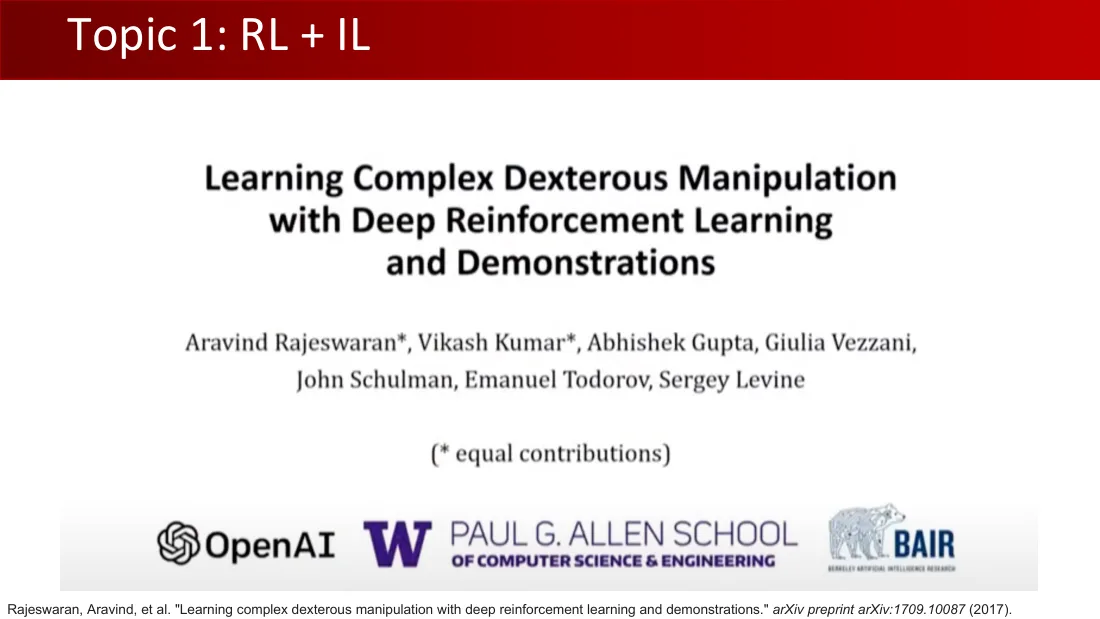

《利用深度强化学习与示范学习复杂灵巧操作》。

Aravind Rajeswaran*、Vikash Kumar*、Abhishek Gupta、Giulia Vezzani、John Schulman、Emanuel Todorov、Sergey Levine。

*贡献相同。

OpenAI；华盛顿大学 Paul G. Allen 计算机科学与工程学院；伯克利人工智能研究实验室 BAIR。

Aravind Rajeswaran 等，《利用深度强化学习与示范学习复杂灵巧操作》，arXiv:1709.10087，2017。

物体搬移；将物体搬到黄色目标处。

Aravind Rajeswaran 等，《利用深度强化学习与示范学习复杂灵巧操作》，arXiv:1709.10087，2017。

无模型策略梯度；行为克隆。

Aravind Rajeswaran 等，《利用深度强化学习与示范学习复杂灵巧操作》，arXiv:1709.10087，2017。

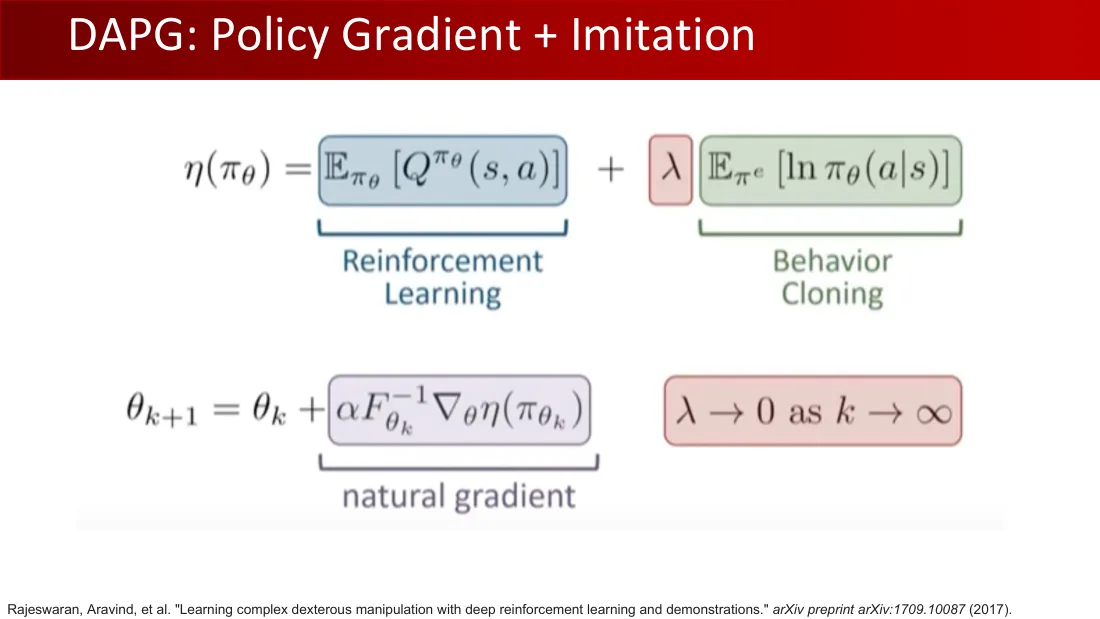

η(π_θ) = E_πθ[Q^πθ(s,a)] + λE_πᵉ[lnπ_θ(a∣s)]。

强化学习；行为克隆。

θ_k+1 = θ_k + αF_θk⁻¹∇_θη(π_θk)。

自然梯度；当 k→∞ 时，λ→0。

Aravind Rajeswaran 等，《利用深度强化学习与示范学习复杂灵巧操作》，arXiv:1709.10087，2017。

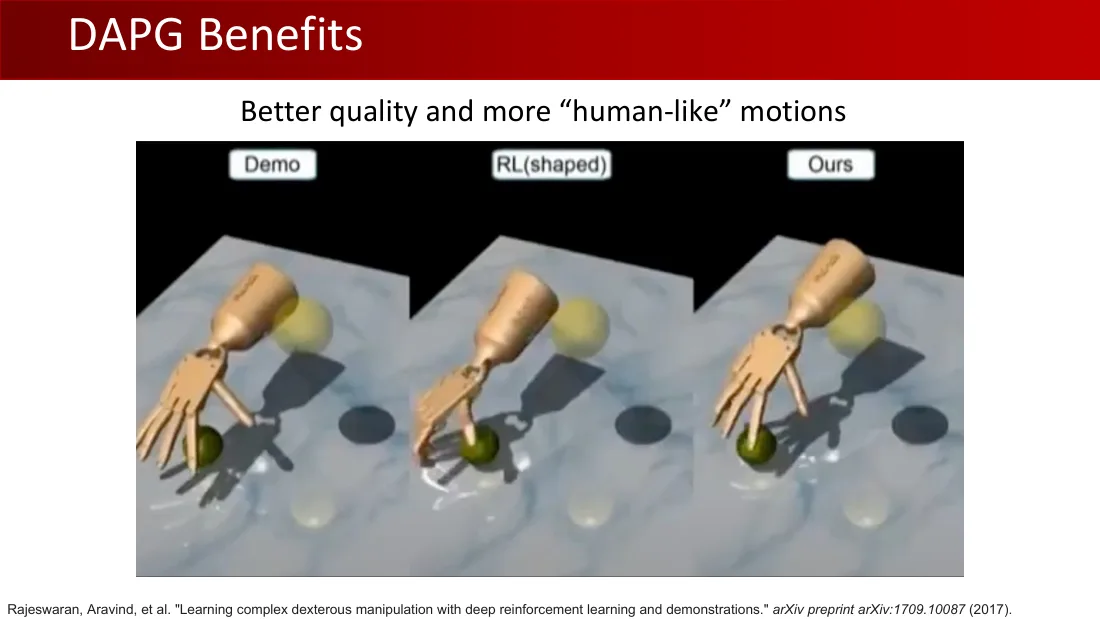

动作质量更好，也更像人类。

示范；强化学习（奖励塑形）；我们的方法。

Aravind Rajeswaran 等，《利用深度强化学习与示范学习复杂灵巧操作》，arXiv:1709.10087，2017。

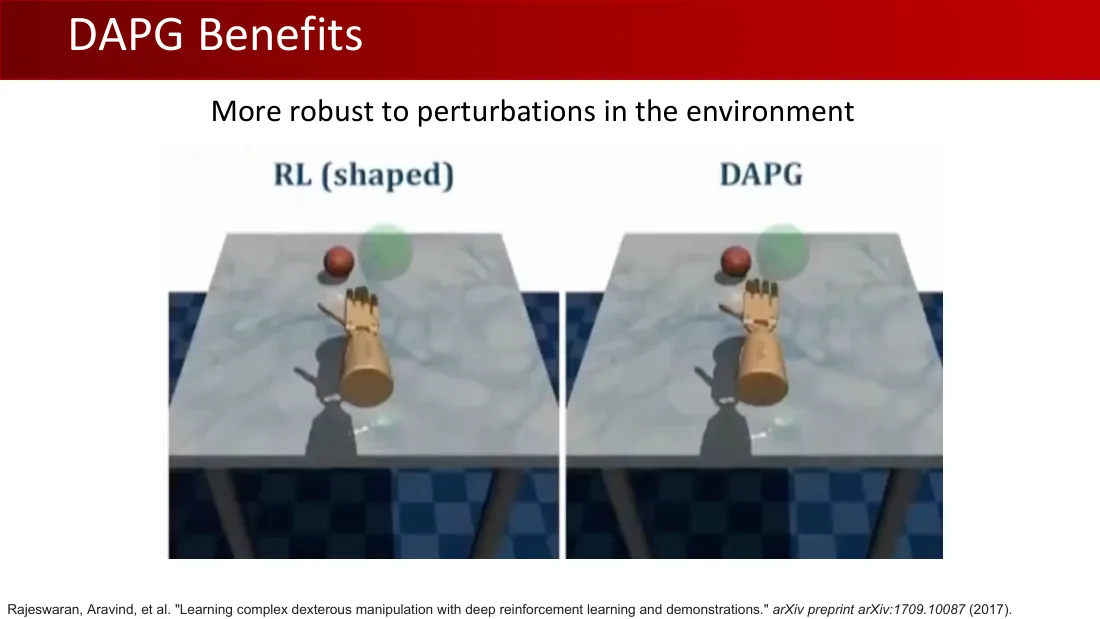

对环境扰动更鲁棒。

强化学习（奖励塑形）；DAPG。

Aravind Rajeswaran 等，《利用深度强化学习与示范学习复杂灵巧操作》，arXiv:1709.10087，2017。

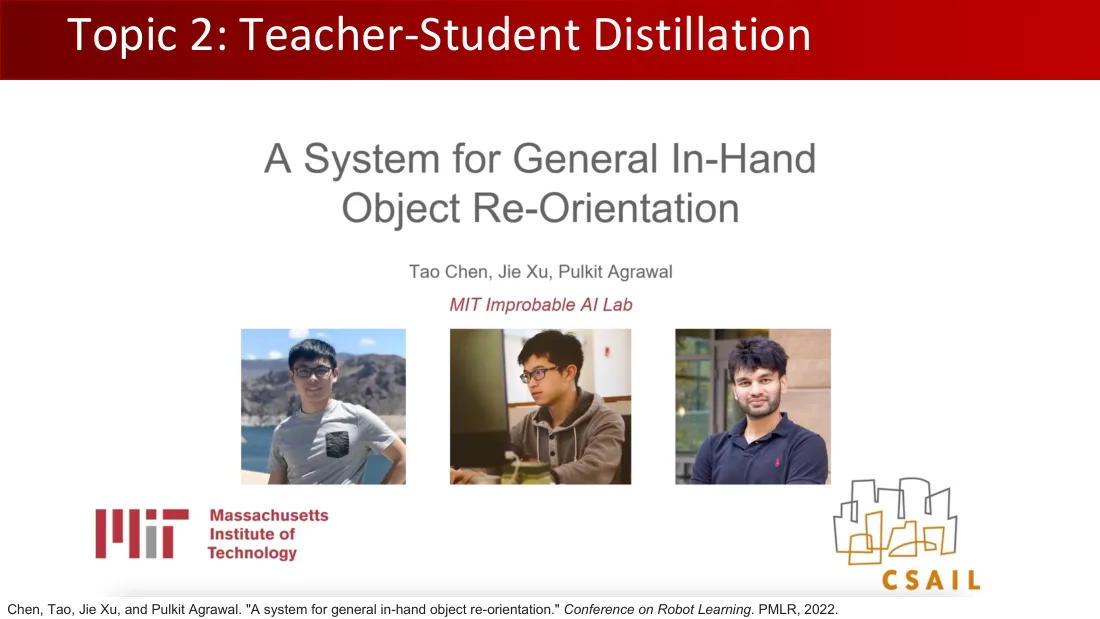

《通用的手内物体朝向调整系统》。

Tao Chen、Jie Xu、Pulkit Agrawal；MIT Improbable AI 实验室。

麻省理工学院；CSAIL。

Tao Chen、Jie Xu、Pulkit Agrawal，《通用的手内物体朝向调整系统》，机器人学习会议，PMLR，2022。

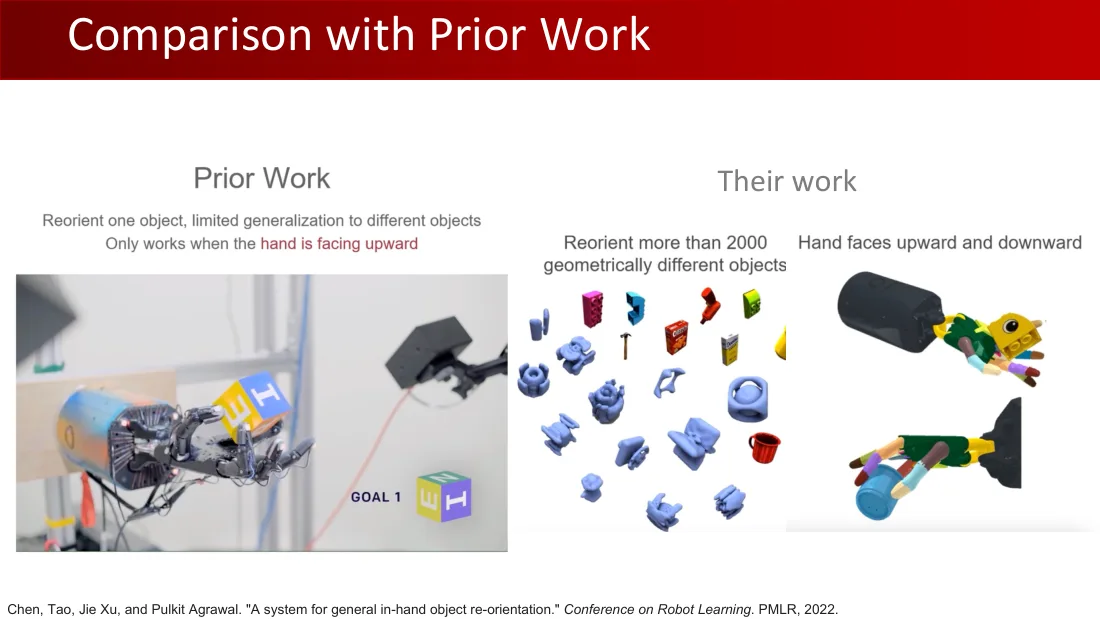

以往工作

调整一个物体的朝向，对不同物体的泛化有限。仅在手朝上时有效。

目标 1。

他们的工作

可调整 2,000 多种几何形状不同的物体的朝向。手可以朝上或朝下。

Tao Chen、Jie Xu、Pulkit Agrawal，《通用的手内物体朝向调整系统》，机器人学习会议，PMLR，2022。

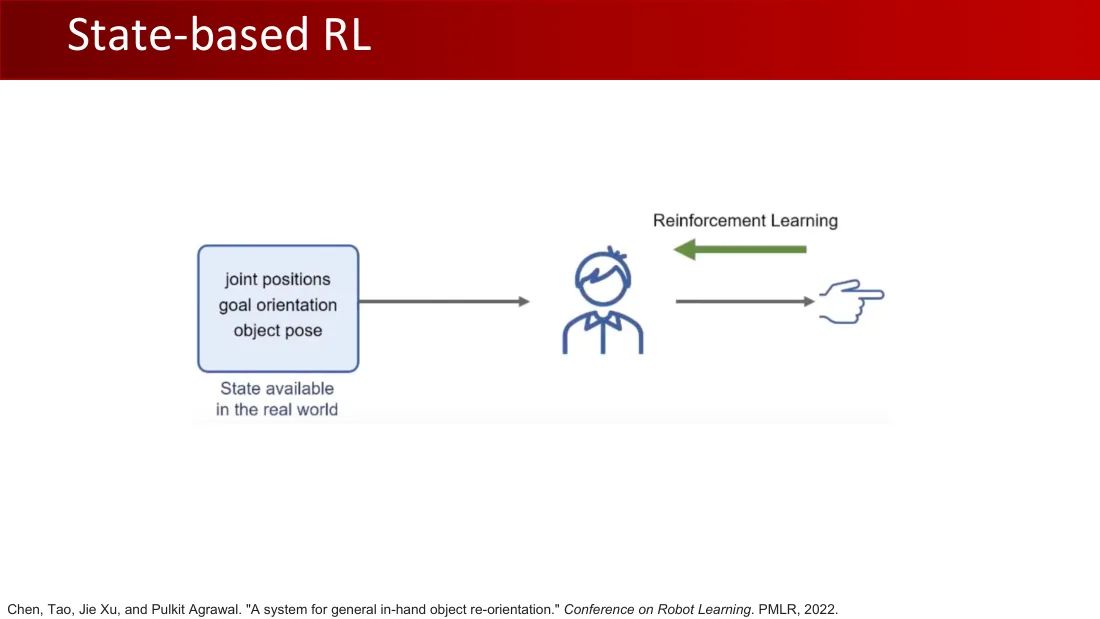

真实世界中可获得的状态：关节位置；目标朝向；物体位姿。

强化学习。

Tao Chen、Jie Xu、Pulkit Agrawal，《通用的手内物体朝向调整系统》，机器人学习会议，PMLR，2022。

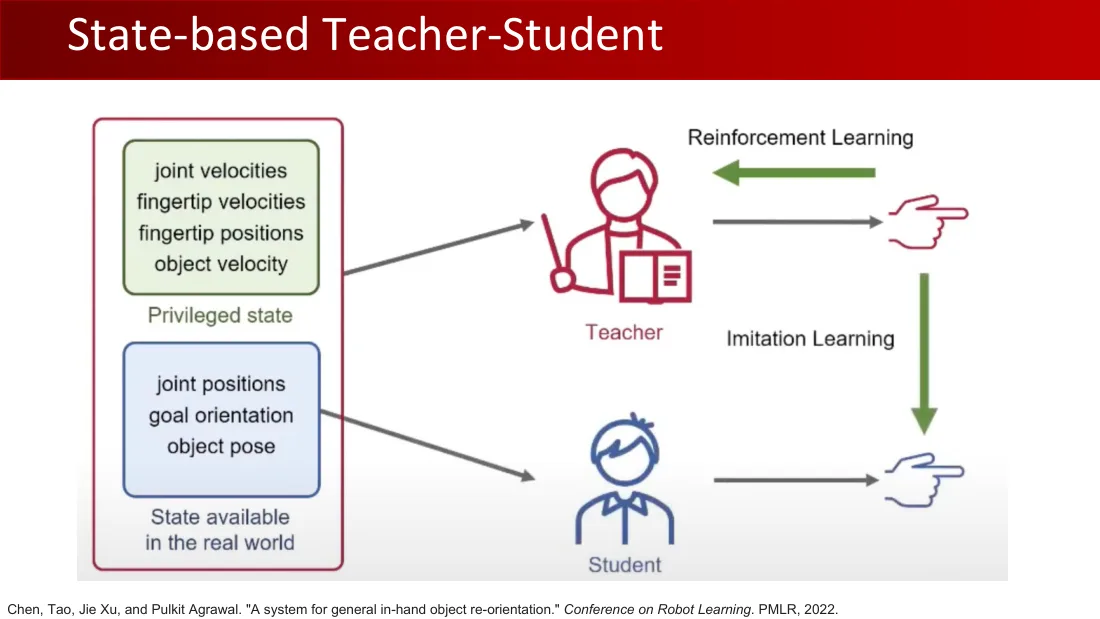

特权状态：关节速度；指尖速度；指尖位置；物体速度。

真实世界中可获得的状态：关节位置；目标朝向；物体位姿。

教师；强化学习；模仿学习；学生。

Tao Chen、Jie Xu、Pulkit Agrawal，《通用的手内物体朝向调整系统》，机器人学习会议，PMLR，2022。

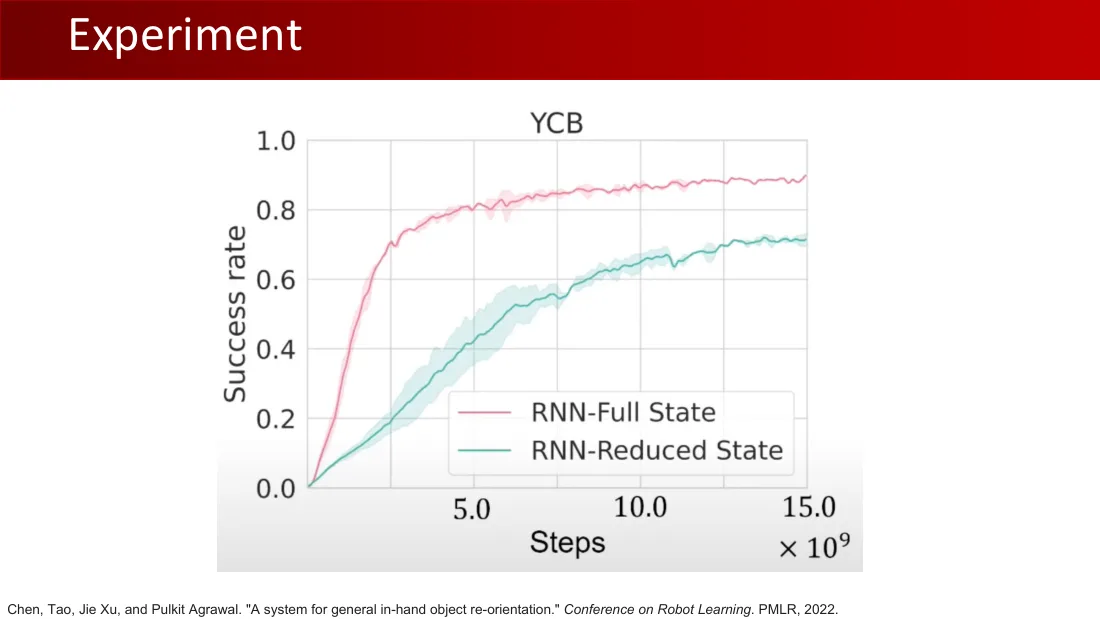

YCB。

纵轴：成功率，刻度 0.0、0.2、0.4、0.6、0.8、1.0。

横轴：步数，刻度 5.0、10.0、15.0，×10⁹。

RNN—完整状态；RNN—减少后的状态。

Tao Chen、Jie Xu、Pulkit Agrawal，《通用的手内物体朝向调整系统》，机器人学习会议，PMLR，2022。

摆脱关于物体位姿已知的假设。

学生观测（低维）：关节位置；物体位姿；目标朝向。

学生观测（点云）：关节位置；点云。

Tao Chen、Jie Xu、Pulkit Agrawal，《通用的手内物体朝向调整系统》，机器人学习会议，PMLR，2022。

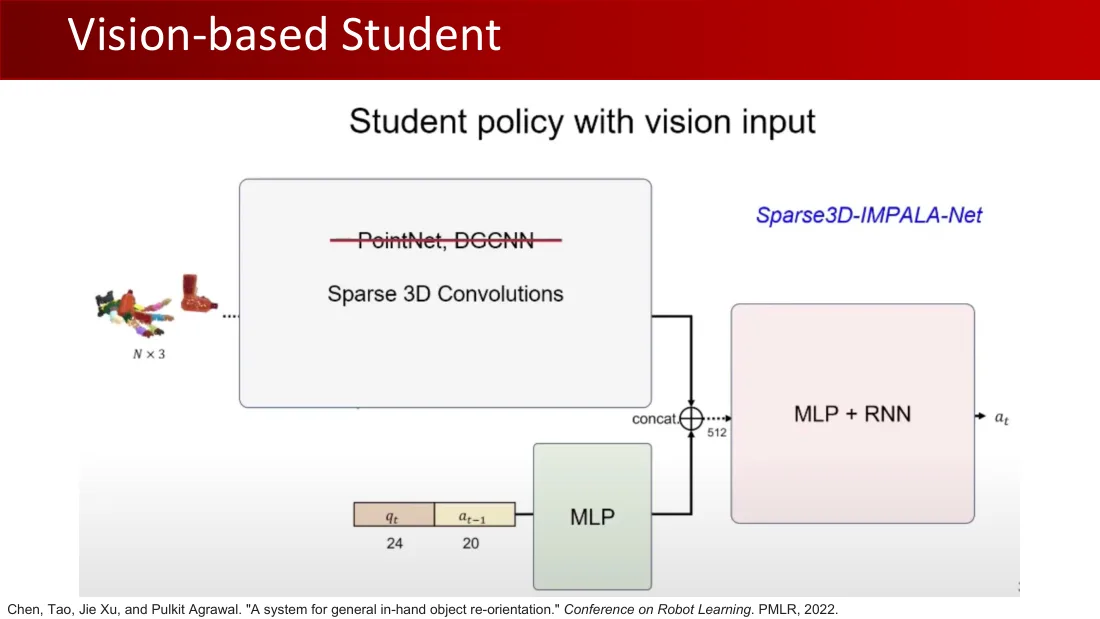

具有视觉输入的学生策略；Sparse3D-IMPALA-Net。

点云 N×3 → 稀疏三维卷积；PointNet、DGCNN（划去）。

qₜ（24 维）、aₜ₋₁（20 维）→ MLP；拼接；512 → MLP + RNN → aₜ。

Tao Chen、Jie Xu、Pulkit Agrawal，《通用的手内物体朝向调整系统》，机器人学习会议，PMLR，2022。

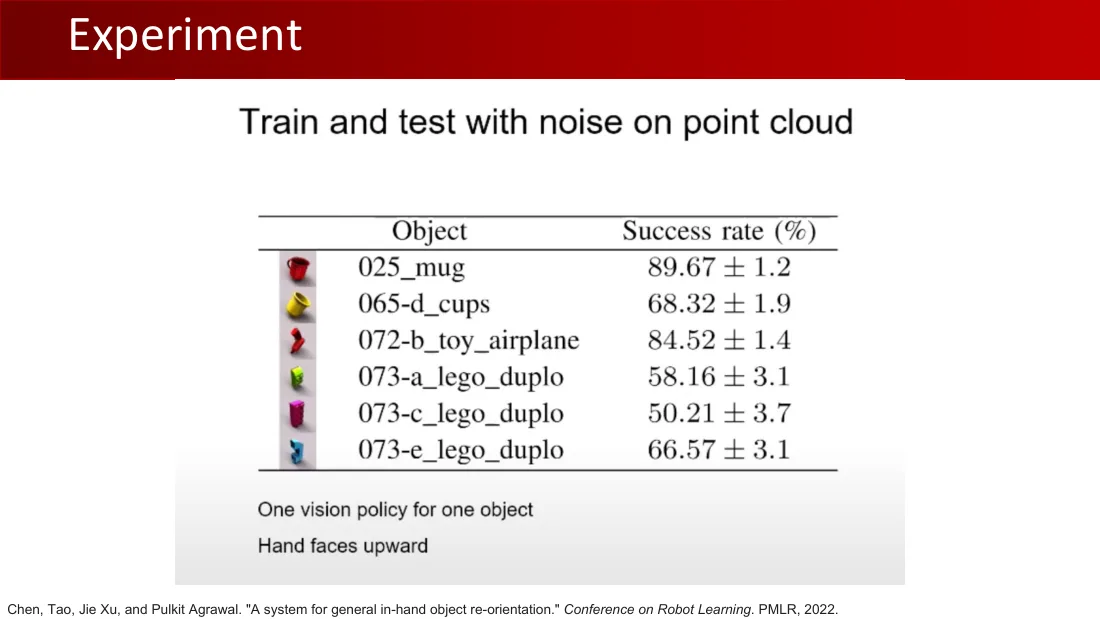

在点云中加入噪声进行训练与测试。

一个物体对应一个视觉策略。手朝上。

Tao Chen、Jie Xu、Pulkit Agrawal，《通用的手内物体朝向调整系统》，机器人学习会议，PMLR，2022。

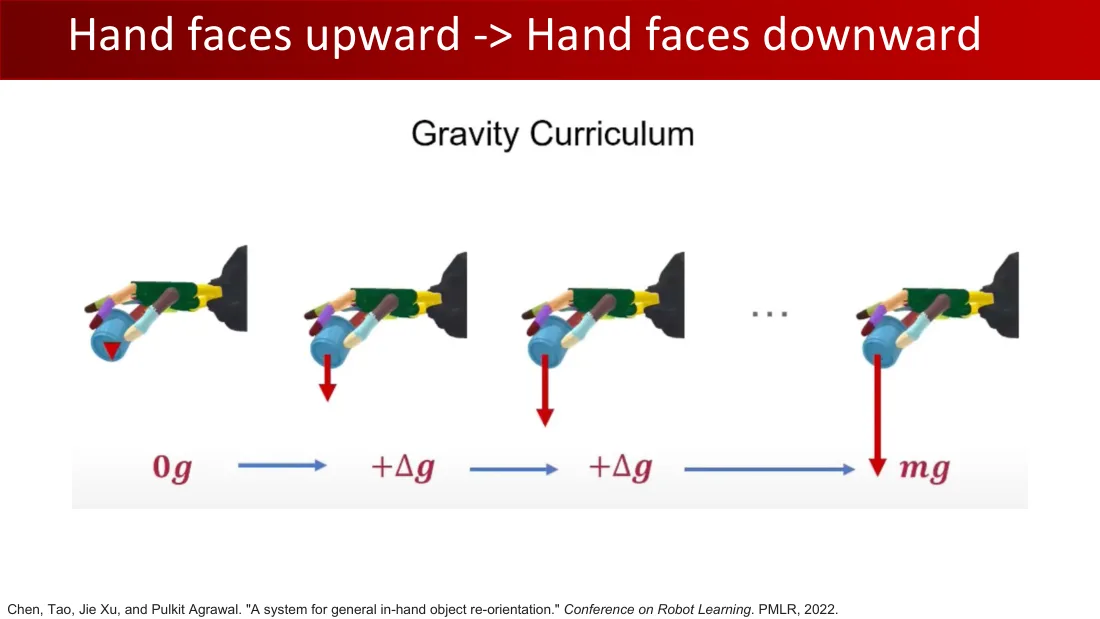

重力课程。

0g → +Δg → +Δg → …… → mg。

Tao Chen、Jie Xu、Pulkit Agrawal，《通用的手内物体朝向调整系统》，机器人学习会议，PMLR，2022。

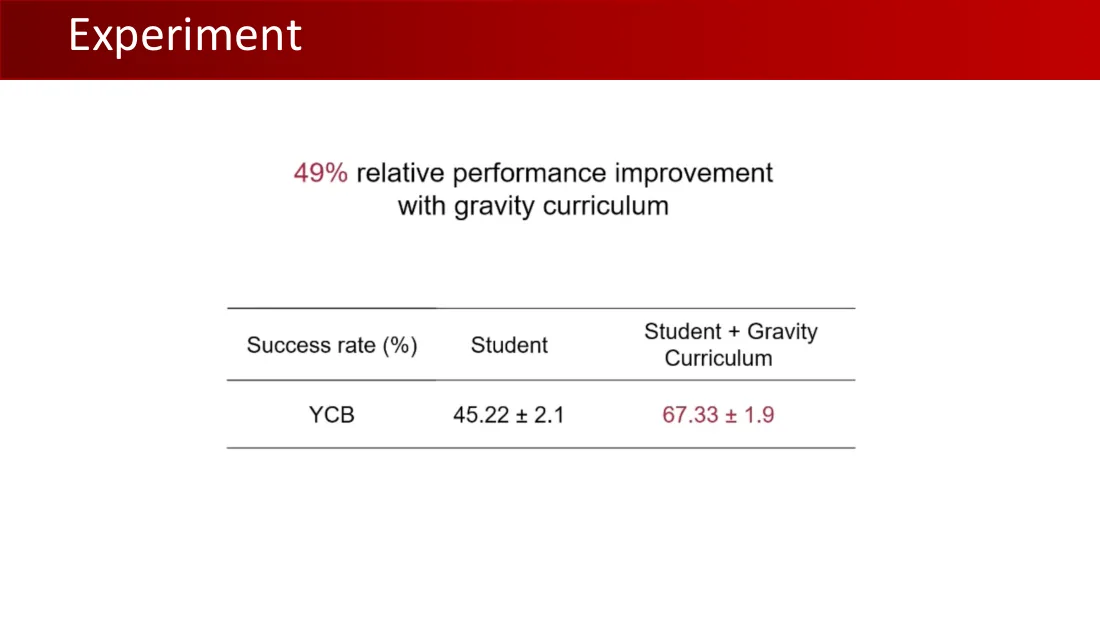

重力课程带来 49% 的相对性能提升。

下周：第 13 讲，机器人任务 III。

具身感知与交互实验室；2024 年秋季。

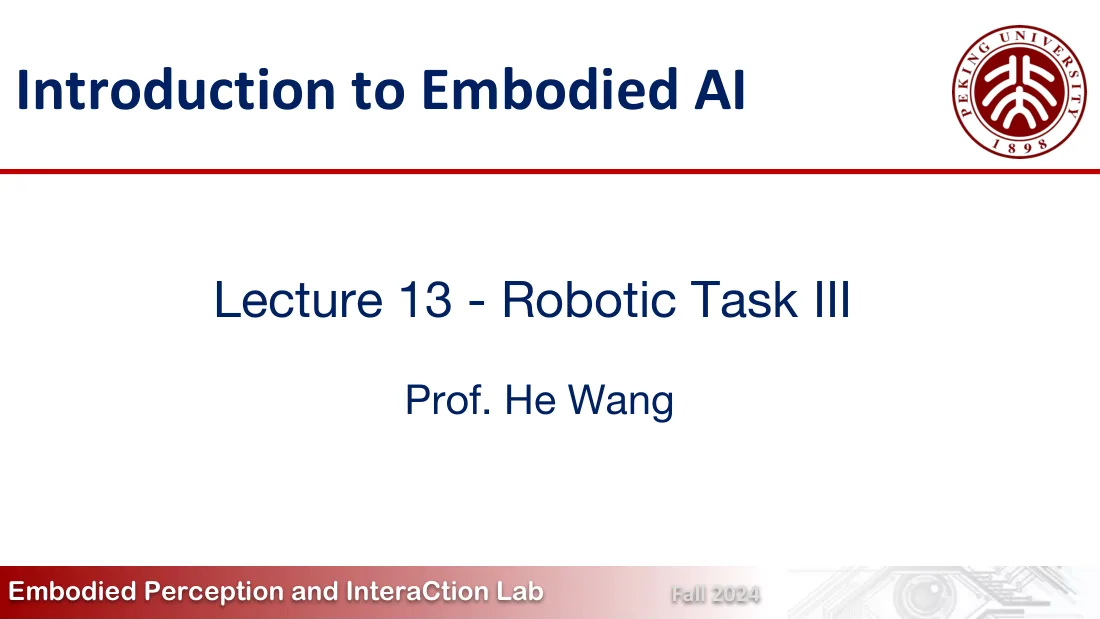

第13讲——机器人任务III

王鹤教授（Prof. He Wang）

具身感知与交互实验室（Embodied Perception and InteraCtion Lab） · 2024年秋季

MuJoCo：默认场景（default_scene）。

任务1：抓取物体；任务2：Go 2导航；任务3：放置物体。

• 发布日期：05/21，星期三晚上
• 真实测试数据发布日期：05/26
• 仿真评估：06/04，星期三晚上
• 真实实验调试（可选）：06/07—08
• 真实实验日期：06/09，星期一，下午3—6点

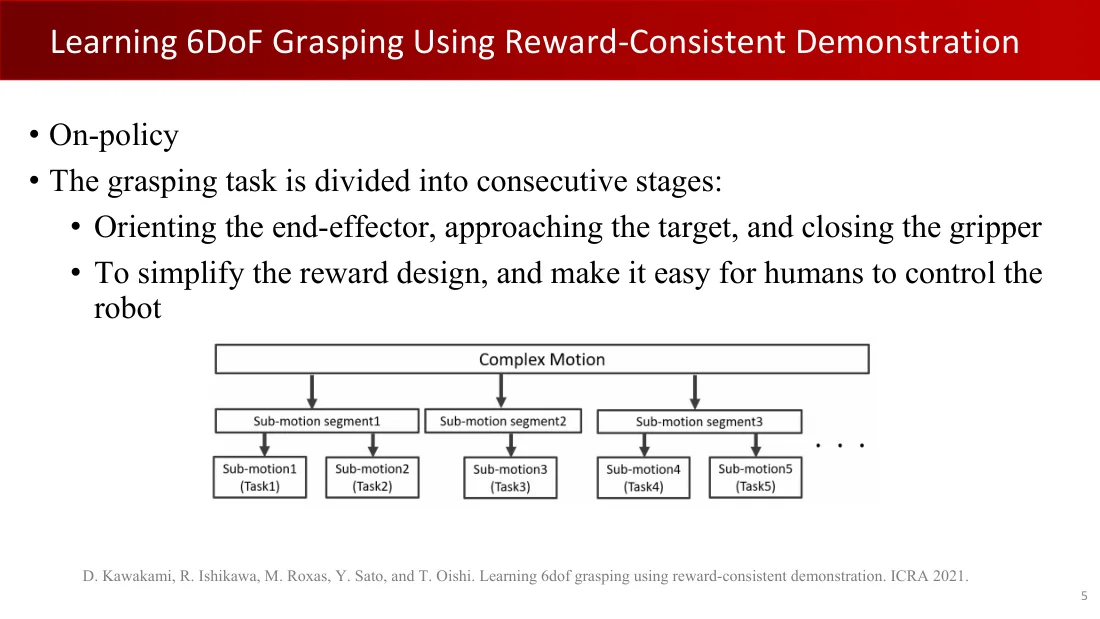

• 同策略
• 抓取任务分为连续阶段：
  • 调整末端执行器朝向、接近目标、闭合夹爪
  • 简化奖励设计，并让人更容易控制机器人。

复杂运动 → 子运动片段1、2、3 → 子运动1（任务1）、子运动2（任务2）、子运动3（任务3）、子运动4（任务4）、子运动5（任务5）、……。

D. Kawakami、R. Ishikawa、M. Roxas、Y. Sato、T. Oishi. Learning 6dof grasping using reward-consistent demonstration（使用与奖励一致的示范学习6自由度抓取）. ICRA 2021。

• 每个阶段分别训练一个强化学习模型。
• 模仿学习方法：生成对抗模仿学习（GAIL）
• 学习算法：PPO
• 策略网络：

观测：位置、四元数 → 输入维数：7×9=63 → LSTM 256 → LSTM 256 → LSTM 256 → 全连接层 → 动作（角速度），输出维数7；价值。观测编码器。

训练：任务1（GAIL）→ 任务1（GAIL + RL）→ 任务1（RL，使用步骤奖励）；任务2同样三个阶段；任务3同样三个阶段；…… → 整体任务（RL，不使用步骤奖励，加入下一任务奖励）。

学习6D机器人抓取的闭环策略

• 异策略

图像 → 分割 → 点云 → 状态$s_t$ → 策略（深度神经网络）→ 动作$a_t$ → 相对三维平移与三维旋转；闭环。

L. Wang、Y. Xiang、W. Yang、A. Mousavian、D. Fox. Goal-auxiliary actor-critic for 6D robotic grasping with point clouds（基于点云的6D机器人抓取目标辅助Actor-Critic）. CoRL 2021。

深度确定性策略梯度（DDPG）

• Actor-Critic算法
• Actor：学习策略$\pi_\theta(s)$
• Critic：近似Q函数$Q_\phi(s,a)$
• 回放池：$D=\{(s,a,r,s\prime)\}$；从中采样示例，交替优化Actor和Critic。
• 最小化：

$$\mathbb E_{(s,a,r,s\prime)\sim D}\left[\frac12\left(Q_\phi(s,a)-(r+\gamma Q_\phi(s\prime,\pi_\theta(s\prime)))\right)^2\right]$$

• 训练确定性策略$\pi_\theta$，使学习到的Q函数最大：

$$\max_\theta\mathbb E_{s\sim D}[Q_\phi(s,\pi_\theta(s))]$$

来自点云的6D抓取策略

• 目标：学习6D抓取策略$\pi:s_t\to a_t$（将时刻$t$的状态$s_t$映射到动作$a_t$）。
• 动作：机器人末端执行器的三维平移与三维旋转。
• 状态：物体的三维点云。

联合运动与抓取规划器提供的示范

• 专家
  • 基于优化的运动与抓取规划器（OMG Planner）
  • 给定规划场景，以及抓取规划器在目标物体上预定义的一组抓取，OMG规划器规划机器人抓取该物体的轨迹。
• 构建离线示范数据集$D_{expert}$。

行为克隆与DAgger

• 使用行为克隆（BC）训练策略网络$\pi_\theta$，从状态预测动作。
• 损失：
  • 点匹配损失
  • 联合优化平移与旋转。
• DAgger：
  • 为学习者执行的轨迹补充监督。
  • 构建数据集$D_{dagger}$。

$$L_{POSE}(T_1,T_2)=\frac1{|X_g|}\sum_{x\in X_g}\|T_1(x)-T_2(x)\|_1$$

$$L_{BC}(a^*,a_\theta)=L_{POSE}(a^*,a_\theta)$$

目标辅助DDPG

• 处理专家轨迹中少见的接触丰富场景。
• 结合强化学习与专家示范改进策略学习。
• 构建DDPG数据集$D_{ddpg}$。
  • 类似DAgger，为DDPG训练收集同策略数据。
  • 区别：没有学习者策略产生的状态的专家动作和目标示范。首先从目标集合$G$寻找最近目标$\tilde g_t=\arg\min_{g\in G}L_{POSE}(g,T_t)$，随后状态$s_t$的启发式目标为$g_t=\tilde g_tT_t^{-1}$。
• DDPG训练的回放池：$D=D_{expert}\cup D_{dagger}\cup D_{ddpg}$。

目标辅助Actor-Critic网络

目标监督；图例：XYZ坐标（三维）、平移（三维）、旋转（欧拉角，三维）、旋转（四元数，四维）。

$$L_\theta=\lambda L_{BC}(a^*,a_\theta)+(1-\lambda)L_{DDPG}(s,a_\theta)+L_{AUX}(g,g_\theta)$$

$$L_{BC}(a^*,a_\theta)=L_{POSE}(a^*,a_\theta),\quad L_{DDPG}(s,a_\theta)=-Q_\phi(s,a_\theta),\quad L_{AUX}(g,g_\phi)=L_{POSE}(g,g_\phi)$$

两个PointNet++分支的输出特征维数：512。Q值：0.81。

• 大规模分布式优化 + QT-Opt（Q学习算法）
• 阶段：
  • a. 使用已采集数据，完全离线训练模型。
  • b. 将模型部署到真实机器人上并微调，使用新采集的数据继续训练。

七台机器人采集抓取数据。

D. Kalashnikov、A. Irpan、P. Pastor、J. Ibarz、A. Herzog、E. Jang、D. Quillen、E. Holly、M. Kalakrishnan、V. Vanhoucke、S. Levine. QT-Opt: Scalable Deep Reinforcement Learning for Vision-Based Robotic Manipulation（QT-Opt：面向视觉机器人操作的可扩展深度强化学习）. CoRL 2018。

QT-Opt的分布式强化学习基础设施

• 状态—动作—奖励元组从离线存储中加载，也由在线真实机器人采集推送。
• 贝尔曼更新作业采样转移并生成训练样例，训练线程更新Q函数参数。

所有历史实验的存储数据：$(s_i,a_i,r_i,s_i\prime)$；实时数据采集；训练缓冲区：异策略、同策略、带标签的数据；贝尔曼更新器；训练线程。

$$Q_T(s_i,a_i)=r_i+\max_{a\prime}Q_{\bar\theta}(s_i\prime,a\prime)$$

$$\min_\theta[Q_\theta(s_i,a_i)-Q_T(s_i,a_i)]^2$$

抓取Q函数架构

图像$I_t$（472,472,3）→ 卷积Conv(64,6,2) → 最大池化MaxPool(3) → 卷积Conv(64,5,1)，重复6次 → 最大池化MaxPool(3) → 与动作 / 状态分支相加。

动作$a$：笛卡尔向量$t$、夹爪旋转$r$、打开夹爪$g_{open}$、闭合夹爪$g_{close}$、结束回合$e$。状态$s$：夹爪是否打开$g_{aperture}$、夹爪高度$g_{height}$。

动作 / 状态分支：全连接FC(256) → 求和（Sum）→ 全连接FC(64) → 张量重排Reshape(1,1,64)。

融合后：卷积Conv(64,3,1)，重复6次 → 最大池化MaxPool(2) → 卷积Conv(64,3,1)，重复3次 → 全连接FC(64)，重复2次 → Sigmoid（逻辑函数）→ 抓取价值函数$Q_\theta(s,a)$。

对数损失（Log Loss）；目标价值函数：

$$\arg\max_{a\prime}Q_\theta(s\prime,a\prime)$$

• 参数化：观测$(x,y,\theta)$，目标$(x,y,\theta)$，动作$(x,y,v_x,v_y)$。
• 方案：目标条件、基于状态的强化学习。

观测与动作：$x,y,\theta_b,(x_b,y_b),(x_p,y_p),(v_{x,p},v_{y,p}),(x_{targ},y_{targ}),\theta_{targ}$。

Juan Del Aguila Ferrandis、João Moura、Sethu Vijayakumar. Nonprehensile Planar Manipulation through Reinforcement Learning with Multimodal Categorical Exploration（通过带多峰类别探索的强化学习进行非抓握平面操作）. IROS 2023。

• 动机：利用外部环境帮助抓取。
• 方案：目标条件、基于状态的强化学习 + OSC（操作空间控制）。

目标：目标抓取$g$。观测：末端执行器位姿$^wE$、物体位姿$^wT_o$、物体坐标系中的末端位姿$^oE$。策略（MLP）→ 末端位姿增量$\Delta E$ → 检查关节限位 → 期望末端位姿$E_d$（2Hz）→ 操作空间控制 → 关节力矩命令（100Hz）。

Wenxuan Zhou、David Held. Learning to Grasp the Ungraspable with Emergent Extrinsic Dexterity（通过涌现的外部灵巧性学习抓取难以抓取的物体）. CoRL 2022。

• 技能：参数化力—速度控制器
• 感知 + 任务规划
• 局限：为已知实例预定义技能。

视觉感知模块；初始动作（技能、参数）；HFVC技能：参数生成器、有效技能参数、所有技能参数、前置条件。

Jacky Liang、Xianyi Cheng、Oliver Kroemer. Learning Preconditions of Hybrid Force-Velocity Controllers for Contact-Rich Manipulation（学习接触丰富操作中混合力—速度控制器的前置条件）. CoRL 2022。

• 以往工作：
  • 实例级
  • 基于状态的策略
• 近期趋势：
  • 基于视觉的策略
  • 对未见物体泛化
  • 6D：任意稳定目标位姿

演示速度：×6。

Wenxuan Zhou、Bowen Jiang、Fan Yang、Chris Paxton、David Held. Learning Hybrid Actor-Critic Maps for 6D Non-Prehensile Manipulation（学习用于6D非抓握操作的混合Actor-Critic映射）. CoRL 2023。

• 动作参数化：接触点与推动方向
• 高层思路：通过强化学习学习动作映射
• 挑战：动作空间同时包含离散部分（接触点）与连续部分（推动方向）。

(a)平面——薄物体；(b)平面——厚物体；(c)平面——多峰解；(d)推倒；(e)翻起。

Wenxuan Zhou、Bowen Jiang、Fan Yang、Chris Paxton、David Held. Learning Hybrid Actor-Critic Maps for 6D Non-Prehensile Manipulation（学习用于6D非抓握操作的混合Actor-Critic映射）. CoRL 2023。

• 输入：点云 + 目标运动流 + 掩码
• 将Critic特征与Actor映射（运动参数）拼接
• 取Critic值最大的位置来选择动作。

HACMan：用于操作的混合Actor-Critic映射。原始点云；目标SE(3)变换；点云观测$X$；点位置（x,y,z）；目标运动流（dx,dy,dz）；分割感知点云网络；Actor映射：逐点运动参数；Critic映射：逐点Q值；逐点Critic特征；MLP；动作输出。图例：相加、拼接、对应关系、运动参数差异。

Wenxuan Zhou、Bowen Jiang、Fan Yang、Chris Paxton、David Held. Learning Hybrid Actor-Critic Maps for 6D Non-Prehensile Manipulation（学习用于6D非抓握操作的混合Actor-Critic映射）. CoRL 2023。

• 优点：跨未见物体泛化。
• 局限：
  • 依赖运动基元 → 无法实现连续平滑的动作。
  • 不能泛化到不同的桌面摩擦。

Wenxuan Zhou、Bowen Jiang、Fan Yang、Chris Paxton、David Held. Learning Hybrid Actor-Critic Maps for 6D Non-Prehensile Manipulation（学习用于6D非抓握操作的混合Actor-Critic映射）. CoRL 2023。

• 抓取
• 物体搬移
• 手内操作
• 使用工具
  • 锤子、剪刀……

只有灵巧手具有完成复杂操作任务的潜力。

Shadow灵巧手

• 强化学习算法样本效率低。
  • 自由度极高（例如20—30个DoF）。

所需样本量过大，且存在安全顾虑。

Rajeswaran, Aravind, et al. “Learning complex dexterous manipulation with deep reinforcement learning and demonstrations.”（用深度强化学习与示范学习复杂灵巧操作）. arXiv:1709.10087（2017）。

• 强化学习算法样本效率低。
• 视觉观测
  • 高维（超过1000维），且是部分观测。
  • 视觉主干网络难以学习。

• 强化学习算法样本效率低。
• 视觉观测
• 仿真到真实的差距
  • 直接在真实世界学习的成本无法承受。
  • 接触丰富的任务难以准确仿真。

Synthesizing Diverse and Physically Stable Grasps with Arbitrary Hand Structures using Differentiable Force Closure Estimator（利用可微力闭合估计器，在任意手结构上合成多样且物理稳定的抓取）

Tengyu Liu、Zeyu Liu、Ziyuan Jiao、Yixin Zhu、Song-Chun Zhu；R-AL 2021。

DexGraspNet: A Large-Scale Robotic Dexterous Grasp Dataset for General Objects Based on Simulation（DexGraspNet：基于仿真的通用物体大规模机器人灵巧抓取数据集）

Ruicheng Wang、Jialiang Zhang、Jiayi Chen、Yinzhen Xu、Puhao Li、Tengyu Liu、He Wang；ICRA 2023。

DexGraspNet

• 132万抓取（1.32M grasps）
• 5355个物体
• 133类物体

力闭合抓取数据合成：已解决 ✓

UniDexGrasp: Universal Robotic Dexterous Grasping via Learning Diverse Proposal Generation and Goal-Conditioned Policy（UniDexGrasp：通过学习多样候选生成与目标条件策略实现通用机器人灵巧抓取）

Yinzhen Xu、Weikang Wan、Jialiang Zhang、Haoran Liu、Zikang Shan、Hao Shen、Ruicheng Wang、Haoran Geng、Yijia Weng、Jiayi Chen、Tengyu Liu、Li Yi、He Wang；北京大学前沿计算研究中心、北京大学信息科学技术学院、北京通用人工智能研究院、斯坦福大学、清华大学。https://pku-epic.github.io/UniDexGrasp/；CVPR 2023。

• 抓取生成：

$$p(R,t,q|X)=p(R|X)p(t,q|X,R)$$

点云 → $p(R|X)$：GraspIPDF → $p(t,q|X,R)$：GraspGlow → 抓取。

• 解决多样抓取生成中的模式坍塌。
• 抓取精化：

ContactNet（接触网络）→ $\mathcal L_{cmap}$（接触图损失）、$\mathcal L_{pen}$（穿透损失）→ 优化（Optimization）。

• 优点：
  • 即使观测不完整，也能建模多样抓取分布。
• 缺点：
  • 网络原始输出存在穿透和不准确接触。
  • 精化需要完整观测与迭代优化。

UniDexGrasp: Universal Robotic Dexterous Grasping via Learning Diverse Proposal Generation and Goal-Conditioned Policy（UniDexGrasp：通过学习多样候选生成与目标条件策略实现通用机器人灵巧抓取）

Yinzhen Xu、Weikang Wan、Jialiang Zhang、Haoran Liu、Zikang Shan、Hao Shen、Ruicheng Wang、Haoran Geng、Yijia Weng、Jiayi Chen、Tengyu Liu、Li Yi、He Wang；北京大学前沿计算研究中心、北京大学信息科学技术学院、北京通用人工智能研究院、斯坦福大学、清华大学。https://pku-epic.github.io/UniDexGrasp/；CVPR 2023。

UniDexGrasp++: Improving Dexterous Grasping Policy Learning via Geometry-aware Curriculum and Iterative Generalist-Specialist Learning（UniDexGrasp++：通过几何感知课程与迭代通才—专家学习改进灵巧抓取策略学习）

Weikang Wan、Haoran Geng、Yun Liu、Zikang Shan、Yaqi Yang、Li Yi、He Wang；北京大学、清华大学、北京通用人工智能研究院；ICCV 2023。

• 核心思想：使用几何感知的迭代通才—专家学习（课程）提高泛化能力。

成功率纵轴刻度：0、80、82、84、86、88、90、92。

• 新物体成功率78.2%。
• 在仿真器中完全解决灵巧抓取。
• 不能直接从仿真迁移到真实（稍后分析）。

Learning Robust Real-World Dexterous Grasping Policies via Implicit Shape Augmentation（通过隐式形状增强学习鲁棒真实世界灵巧抓取策略）

Zoey Qiyu Chen、Karl Van Wyk、Yu-Wei Chao、Wei Yang、Arsalan Mousavian、Abhishek Gupta、Dieter Fox；华盛顿大学、NVIDIA；ISAGrasp，CoRL 2022。

DexPoint: Generalizable Point Cloud Reinforcement Learning for Sim-to-Real Dexterous Manipulation（DexPoint：用于仿真到真实灵巧操作的可泛化点云强化学习）

Yuzhe Qin、Binghao Huang、Zhao-Heng Yin、Hao Su、Xiaolong Wang；加州大学圣迭戈分校、香港科技大学；CoRL 2022。

• 步骤1：重定向人类抓取数据，并用ISA增强。

示范 → 重定向 → 隐式形状增强 → 增强数据集。

点云$p$ → PointNet++、SA模块；法线$N_x,N_y,N_z$ → 场景编码器 → 手掌平移（512、256、3）、手掌旋转（512、256、4）、手指关节（512、256、16）。

预抓取（Pregrasp）；最终姿态（Final Pose）。

• 步骤2：训练抓取预测网络。
• 步骤3：将手腕移动到目标6D位姿，并移动手指关节。

79%成功率。

• 贡献
  • 数据增强方法
• 问题
  • 灵活性与部分可观测性
  • 网络过于简单
    • 缺少抓取质量评价
    • 灵巧性有疑问
  • 未开源

点云$p$ → PointNet++、SA模块；法线$N_x,N_y,N_z$ → 场景编码器 → 手掌平移（512、256、3）、手掌旋转（512、256、4）、手指关节（512、256、16）。

• 直接在视觉观测上训练PPO。
• 关键主张：想象点云 + 噪声 → 直接仿真到真实。

观测点云与想象点云；各自与独热指示拼接 → PointNet → 与机器人本体感觉的MLP特征拼接 → Actor MLP → 动作；Critic MLP → 价值。图例：维0拼接、维1拼接。

• 在10个瓶子上训练。
• 声称在真实世界10个新物体上达到73%成功率。
• 仅使用点云技巧进行仿真到真实迁移。
• 问题
  • 实验不充分。
• 为什么它的强化学习能从仿真迁移到真实，而我们的不能？

瓶子（Bottle）、罐子（Can）、混合物体（Mixed Objects）、门（Doors）。

• 挑战1：样本效率低
  • 强化学习 + 模仿学习
  • ……
• 挑战2：视觉观测
  • 教师—学生蒸馏
  • ……
• 挑战3：仿真到真实的差距
  • 领域随机化
  • 基于模型的强化学习
  • ……

Learning Complex Dexterous Manipulation with Deep Reinforcement Learning and Demonstrations（使用深度强化学习与示范学习复杂灵巧操作）

Aravind Rajeswaran、Vikash Kumar、Abhishek Gupta、Giulia Vezzani、John Schulman、Emanuel Todorov、Sergey Levine；*共同贡献。OpenAI；华盛顿大学Paul G. Allen计算机科学与工程学院；BAIR（伯克利人工智能研究实验室）。

Rajeswaran, Aravind, et al. “Learning complex dexterous manipulation with deep reinforcement learning and demonstrations.”（用深度强化学习与示范学习复杂灵巧操作）. arXiv:1709.10087（2017）。

物体搬移（Object Relocation）；将物体搬到黄色目标处。

Rajeswaran, Aravind, et al. “Learning complex dexterous manipulation with deep reinforcement learning and demonstrations.”（用深度强化学习与示范学习复杂灵巧操作）. arXiv:1709.10087（2017）。

Rajeswaran, Aravind, et al. “Learning complex dexterous manipulation with deep reinforcement learning and demonstrations.”（用深度强化学习与示范学习复杂灵巧操作）. arXiv:1709.10087（2017）。

$$\eta(\pi_\theta)=\underbrace{\mathbb E_{\pi_\theta}[Q^{\pi_\theta}(s,a)]}_{\text{强化学习}}+\lambda\underbrace{\mathbb E_{\pi^e}[\ln\pi_\theta(a|s)]}_{\text{行为克隆}}$$

$$\theta_{k+1}=\theta_k+\underbrace{\alpha F_{\theta_k}^{-1}\nabla_\theta\eta(\pi_{\theta_k})}_{\text{自然梯度}}$$

$$\lambda\to0\quad\text{当}\quad k\to\infty$$

Rajeswaran, Aravind, et al. “Learning complex dexterous manipulation with deep reinforcement learning and demonstrations.”（用深度强化学习与示范学习复杂灵巧操作）. arXiv:1709.10087（2017）。

动作质量更好、更“类人”。

Rajeswaran, Aravind, et al. “Learning complex dexterous manipulation with deep reinforcement learning and demonstrations.”（用深度强化学习与示范学习复杂灵巧操作）. arXiv:1709.10087（2017）。

对环境扰动更鲁棒。

Rajeswaran, Aravind, et al. “Learning complex dexterous manipulation with deep reinforcement learning and demonstrations.”（用深度强化学习与示范学习复杂灵巧操作）. arXiv:1709.10087（2017）。

A System for General In-Hand Object Re-Orientation（通用手内物体重定向系统）

Tao Chen、Jie Xu、Pulkit Agrawal；麻省理工学院Improbable AI实验室；麻省理工学院计算机科学与人工智能实验室（CSAIL）。

Chen, Tao、Jie Xu、Pulkit Agrawal. “A system for general in-hand object re-orientation.”（通用手内物体重定向系统）. Conference on Robot Learning（机器人学习会议），PMLR，2022。

Chen, Tao、Jie Xu、Pulkit Agrawal. “A system for general in-hand object re-orientation.”（通用手内物体重定向系统）. Conference on Robot Learning（机器人学习会议），PMLR，2022。

关节位置、目标朝向、物体位姿：真实世界中可获得的状态。

强化学习（Reinforcement Learning）。

Chen, Tao、Jie Xu、Pulkit Agrawal. “A system for general in-hand object re-orientation.”（通用手内物体重定向系统）. Conference on Robot Learning（机器人学习会议），PMLR，2022。

Chen, Tao、Jie Xu、Pulkit Agrawal. “A system for general in-hand object re-orientation.”（通用手内物体重定向系统）. Conference on Robot Learning（机器人学习会议），PMLR，2022。

YCB

纵轴：成功率（Success rate），0.0—1.0；横轴：步数（Steps），×10⁹。

RNN-Full State：完整状态循环神经网络；RNN-Reduced State：精简状态循环神经网络。

Chen, Tao、Jie Xu、Pulkit Agrawal. “A system for general in-hand object re-orientation.”（通用手内物体重定向系统）. Conference on Robot Learning（机器人学习会议），PMLR，2022。

克服物体位姿假设。

Chen, Tao、Jie Xu、Pulkit Agrawal. “A system for general in-hand object re-orientation.”（通用手内物体重定向系统）. Conference on Robot Learning（机器人学习会议），PMLR，2022。

使用视觉输入的学生策略。

点云$N\times3$ → 稀疏三维卷积（Sparse 3D Convolutions）；PointNet、DGCNN被划去。

关节位置$q_t$（24）、上一动作$a_{t-1}$（20）→ MLP；与视觉特征拼接（concat，512）→ MLP + RNN → 动作$a_t$。Sparse3D-IMPALA-Net：网络名称。

Chen, Tao、Jie Xu、Pulkit Agrawal. “A system for general in-hand object re-orientation.”（通用手内物体重定向系统）. Conference on Robot Learning（机器人学习会议），PMLR，2022。

训练和测试时都给点云加入噪声。

一个物体对应一个视觉策略。手掌朝上。

Chen, Tao、Jie Xu、Pulkit Agrawal. “A system for general in-hand object re-orientation.”（通用手内物体重定向系统）. Conference on Robot Learning（机器人学习会议），PMLR，2022。

重力课程（Gravity Curriculum）

$$0g\ \longrightarrow\ +\Delta g\ \longrightarrow\ +\Delta g\ \longrightarrow\ \cdots\ \longrightarrow\ mg$$

Chen, Tao、Jie Xu、Pulkit Agrawal. “A system for general in-hand object re-orientation.”（通用手内物体重定向系统）. Conference on Robot Learning（机器人学习会议），PMLR，2022。

采用重力课程后，相对性能提高49%。

下周：第14讲，机器人任务IV。

具身感知与交互实验室（Embodied Perception and InteraCtion Lab） · 2024年秋季
